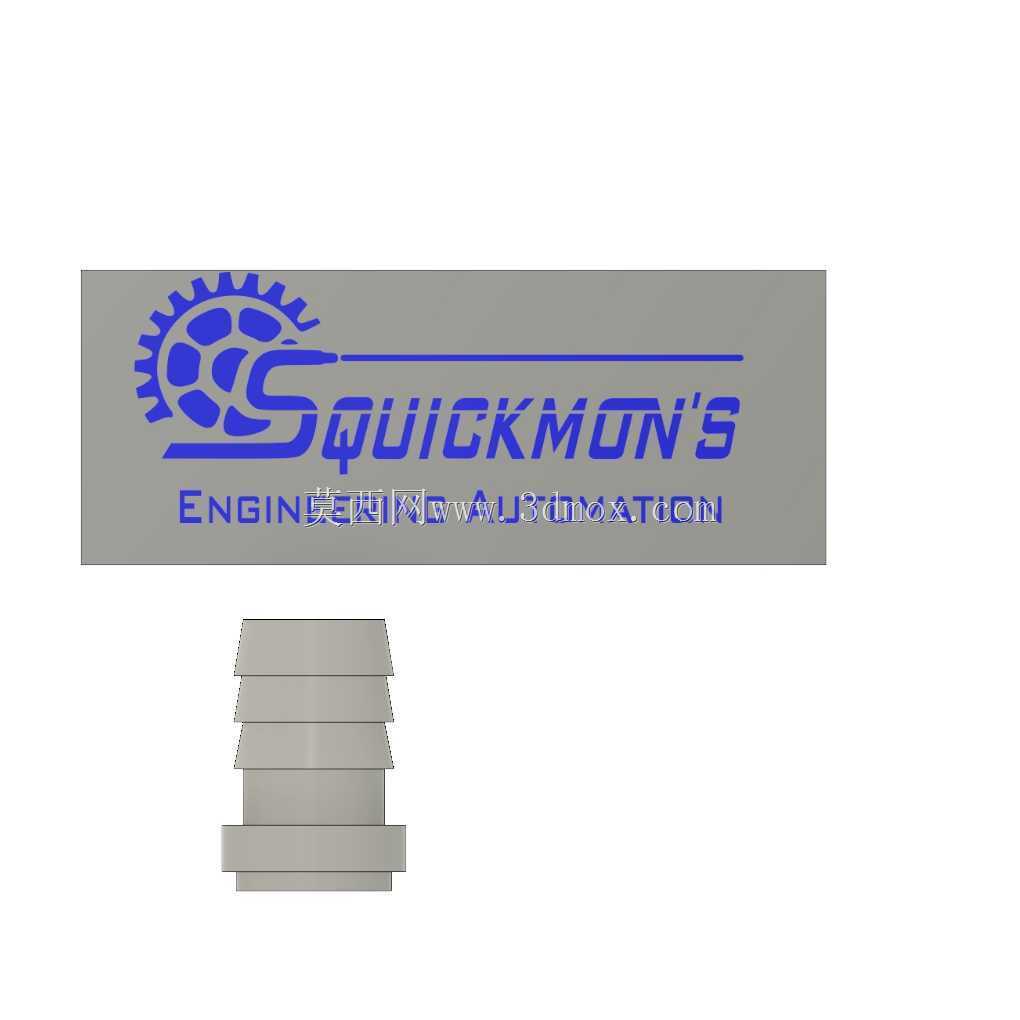

一英寸带刺铝合金管路焊接堵头

　　这类一英寸规格的带刺焊接塞头，主要面向流体管路临时封堵、软管端接定位以及焊接工装预装场景，在小型自动化流体设备、实验管路、气动系统和轻量化输送管线中都比较常见。结构上采用一端带环形倒刺、另一端为平直焊接基座的形式，倒刺段负责嵌入软管或预制衬套，依靠多层阶梯状凸环形成轴向止退，焊接端则可与铝制管路、连接板或设备壁面熔接固定，相比纯螺纹封堵，在薄壁铝管、小空间布局和需要减少接头数量的位置更有优势。

　　从实际建模角度看，外形轮廓虽然不复杂，但尺寸边界需要重点控制。塞头整体为回转体，倒刺段由多级锥台和环形凸肩组成，每一级凸环外径沿插入方向逐级变化，端部保留导入锥面，便于软管装配；凸环根部应设置细小过渡圆角，避免橡胶或软质软管在反复插拔时被剪切，也能降低铝合金件在受力时的应力集中。焊接基座直径大于倒刺段，形成稳定贴合面，装配时基座端面贴紧被连接件，焊接热影响区集中在端部，不会破坏倒刺段的密封和止退结构。

　　设计思路上，这类零件不能只按外观拉伸成型。倒刺高度、节距和锥度直接影响拉脱力：凸环过高会增加装配阻力，甚至切伤软管内壁；过低则止退能力不足，管路承压后容易松脱。一英寸口径对应的软管内径、壁厚和材料硬度都应纳入校核，若用于气压回路，倒刺段通常还需配合卡箍使用；若用于液体输送，则要关注基座焊接后的平面度，避免焊后变形导致贴合面翘起。铝合金材质重量轻、耐腐蚀，焊接加工性较好，适合轻量化设备，但强度和耐压边界不及钢制件，选型时应结合工作压力、介质和振动条件判断。

　　三维结构处理时，可先以回转轴线建立主体草图，将导入段、多级倒刺、退刀槽和焊接基座分层绘制，再通过旋转特征生成基本实体。环形凸缘之间的凹槽要保证拔模和加工可行性，边缘不宜出现尖锐薄边；焊接端可根据工艺预留少量加工余量，便于焊后修整端面。装配校核时，除了检查塞头与软管的干涉关系，还要确认基座周边是否留有焊枪操作空间，以及相邻管路、阀件和钣金壁之间是否存在最小装配间隙。对于需要在设备外壳上直接固定的场景，塞头轴线应与壁面保持垂直，基座外径范围内避免布置其他易受焊接热量影响的元件。

　　在管路系统中，这种带刺焊接塞头既可以作为终端封堵件，也可以作为软管转接的基础接头。它把软管快装的便利性和焊接连接的固定性结合在一起，减少了额外螺母、密封圈和螺纹转换件，使局部管路更加紧凑。结构建模时应完整表达倒刺轮廓、基座厚度、过渡圆角和端部倒角，使加工人员能够直接判断车削路径与焊接位置，也方便后续在装配体中进行软管走向、卡箍位置和维护空间的核查。
