CanAmX3全地形车前部钢坯摆动连杆

　　该连杆结构主要面向CanAm X3系列全地形车前部防倾摆杆系统，属于UTV越野底盘改装与替换件中的受力连接件。整车在沙地、岩石、戈壁及起伏非铺装路面行驶时，车身侧倾会通过左右悬挂产生较大位移差，防倾摆杆负责把这种位移差转化为扭转反力矩，而连杆则承担摆杆摇臂与悬挂硬点之间的推拉传递。若此处采用普通冲压或焊接件，长期承受冲击、泥水侵蚀和交变载荷后，容易出现孔位松旷、杆身弯曲或焊缝开裂；钢坯加工件则更适合高冲击越野场景。

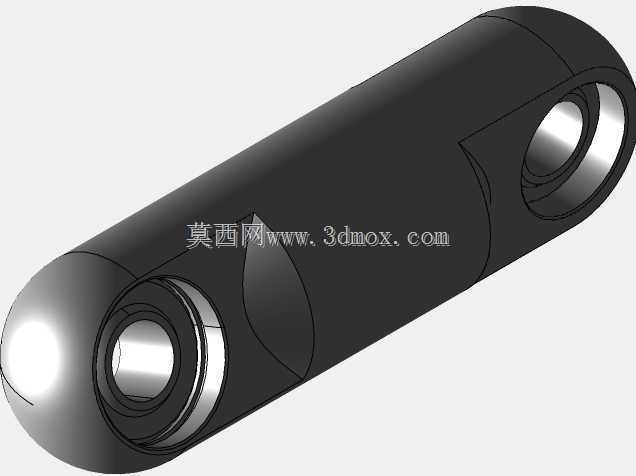

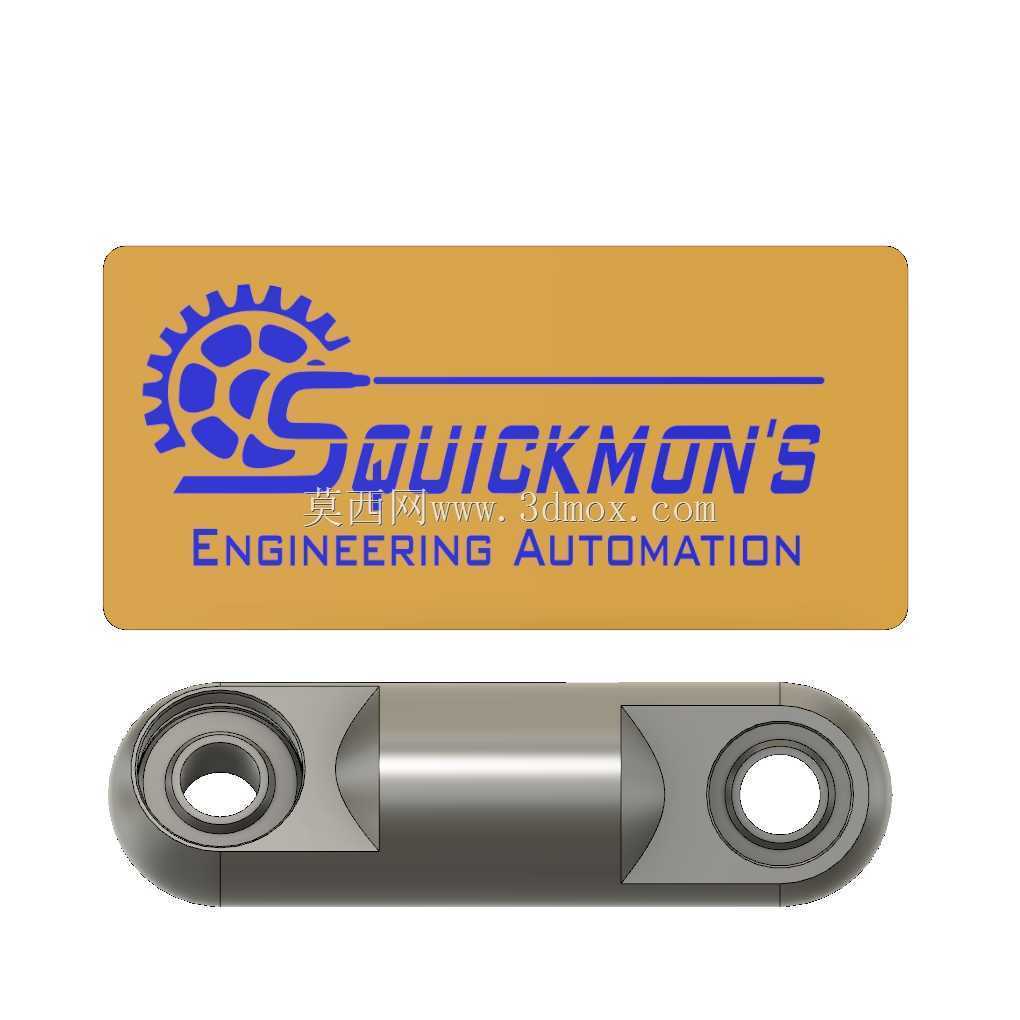

　　从结构上看，杆体采用近似方坯铝制轮廓，两端布置环形安装耳，内部集成球面轴承。球面轴承的作用不是简单“穿螺栓固定”，而是允许连杆在悬挂跳动过程中产生小角度偏转，避免硬连接因轴线偏差造成别劲。越野车辆的摆杆安装点并非始终保持理想平行关系，悬挂压缩、转向和车架弹性变形都会带来微量角度变化，球面关节可以吸收这些偏差，降低螺栓剪切和轴承边缘载荷。两端关节同轴度、轴承孔台阶深度以及端面贴合面积，是建模和加工时需要重点控制的部位。

　　设计思路上，该件把传载路径做得直接而紧凑：载荷从一端球面轴承内圈进入，经环形端部过渡到杆身，再传递到另一端关节。端部圆环外侧保留较厚壁厚，以承受螺栓预紧和侧向冲击；杆身中段采用较平直的实体截面，在保证抗弯刚度的同时控制外形包络，避免与减震器、半轴、护板或摆杆摇臂发生运动干涉。靠近端部的锥形过渡区可降低截面突变带来的应力集中，使拉压载荷在杆体中更平顺扩散。

　　安装边界方面，该连杆布置于车辆前部，需要同时核对两端孔距、关节孔径、螺栓头与螺母空间、杆身离地间隙以及最大悬挂行程下的姿态。建模时不能只做静态装配，应结合摆杆摇臂摆动角度和悬挂上下极限位置检查干涉：在上跳工况下，杆体不能撞击附近护板或减震弹簧；在下伸工况下，球面轴承角度不能超过允许摆角；螺栓锁紧后，端部端面应与安装支座充分贴合。杆体宽度和厚度也要为扳手操作留出空间，否则实物装配时会出现无法到位或维护困难。

　　实际用途上，这类连杆用于替换原车前部摆杆连接环节，使防倾杆在车身侧倾时更稳定地传递约束，同时保留悬挂独立跳动所需的自由度。对于三维结构设计人员，建模重点在于还原两端轴承腔、关节间隙、端部圆角过渡和安装硬点坐标；对于选型人员，则应关注孔距匹配、载荷等级、轴承密封形式以及与前部悬挂的运动包络。整体结构没有复杂曲面，但对尺寸链、同轴度和工况干涉检查要求较高，是典型的越野底盘受力连接件。
