立式卷装纸巾垂直支撑收纳架结构设计

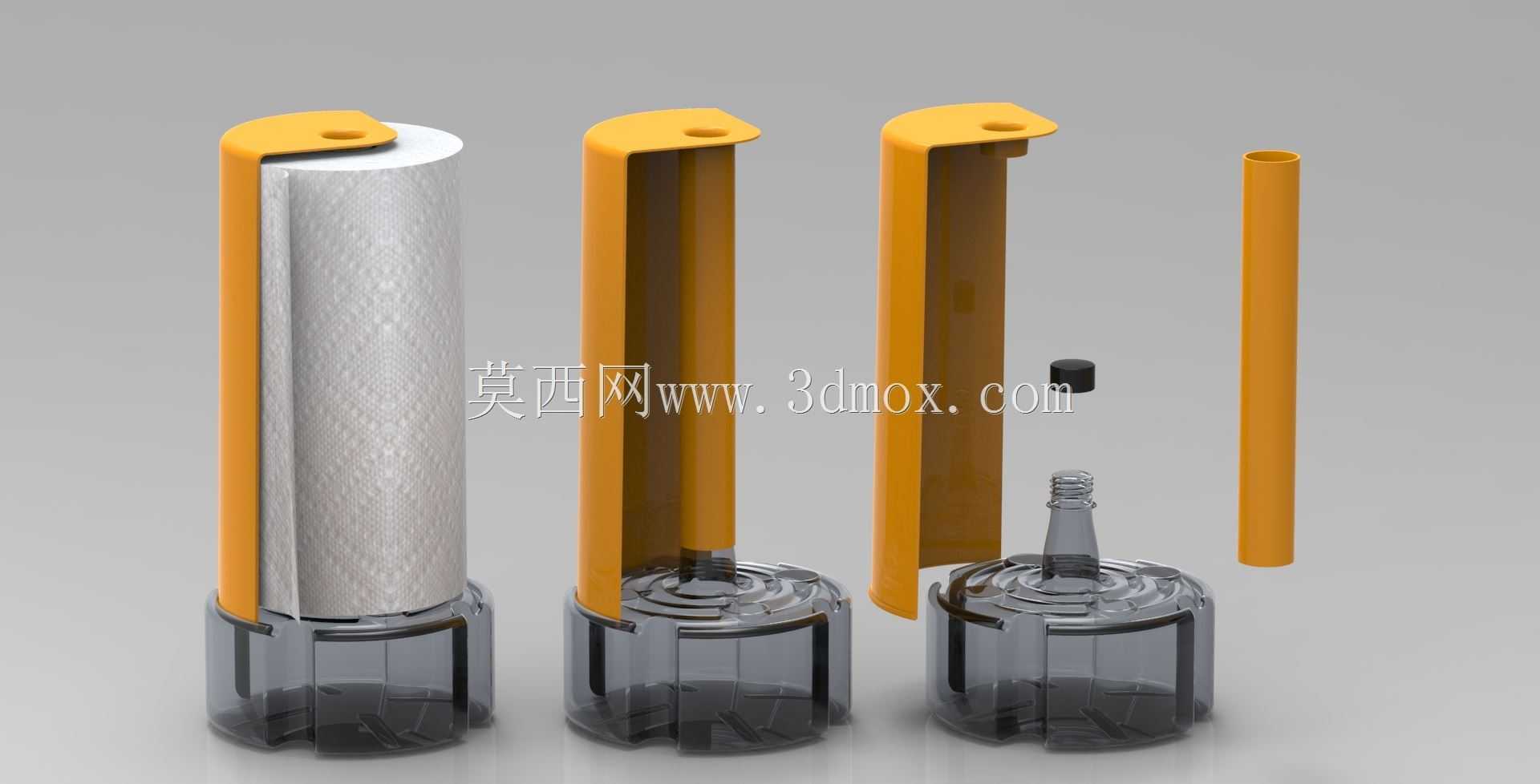

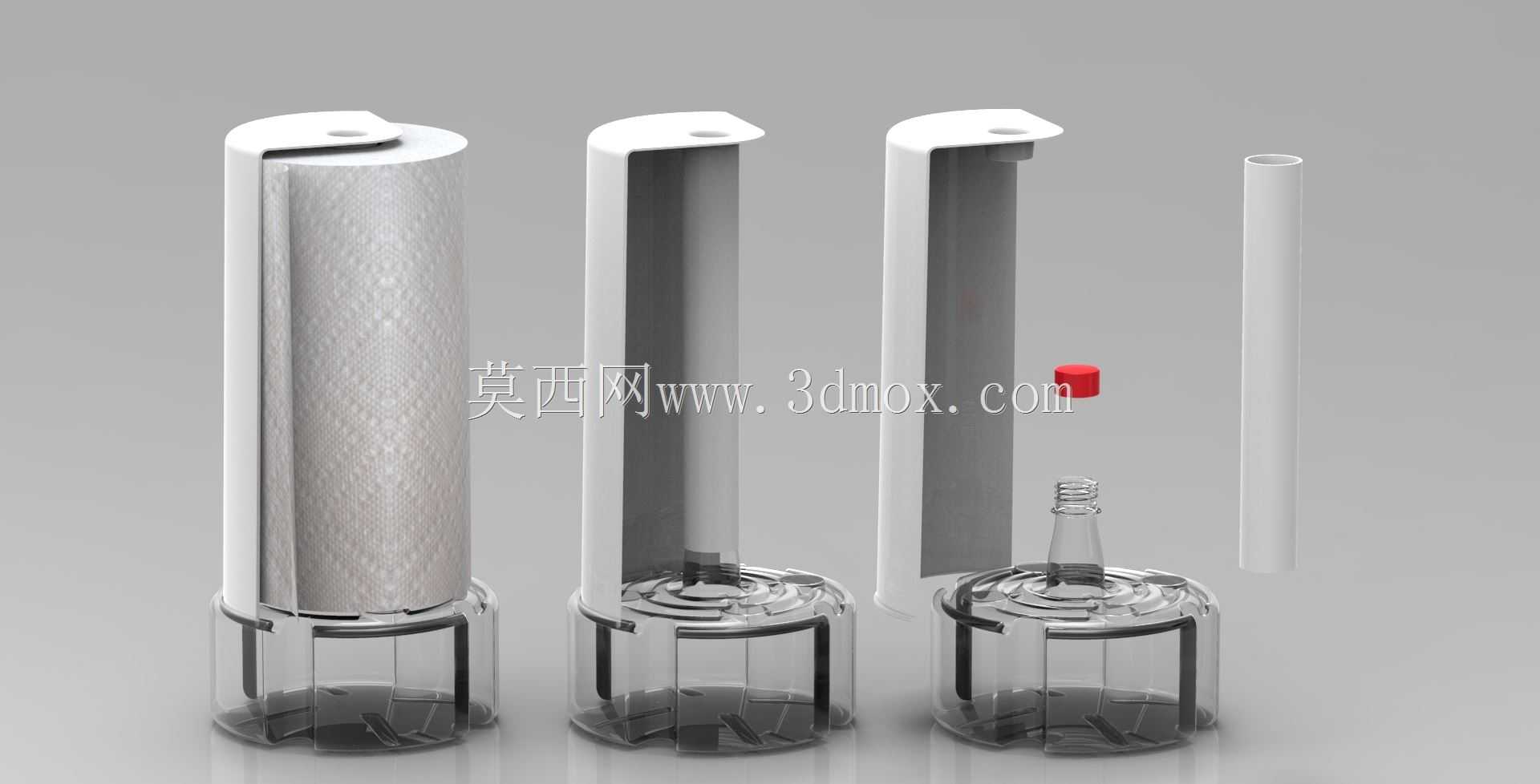

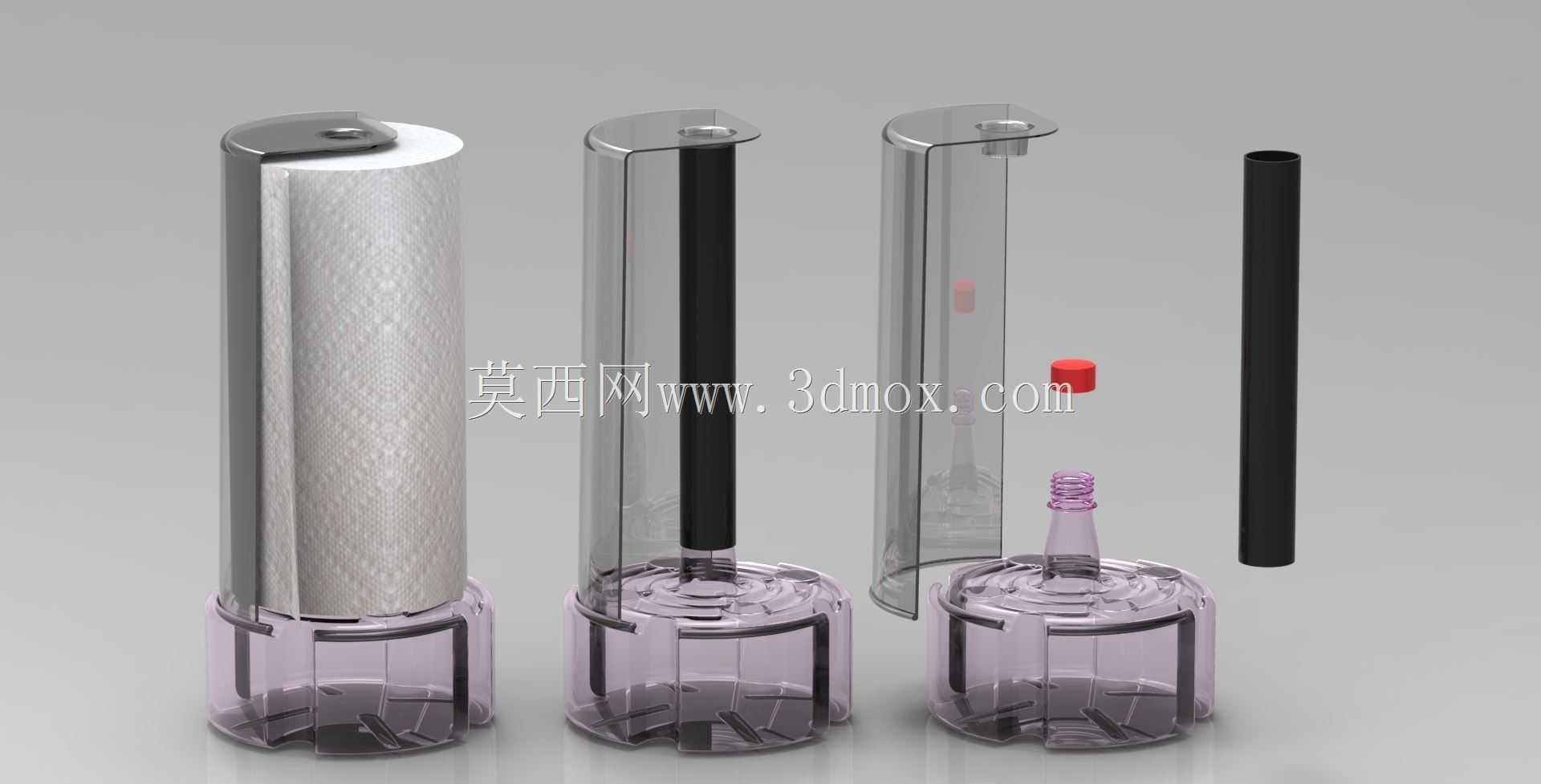

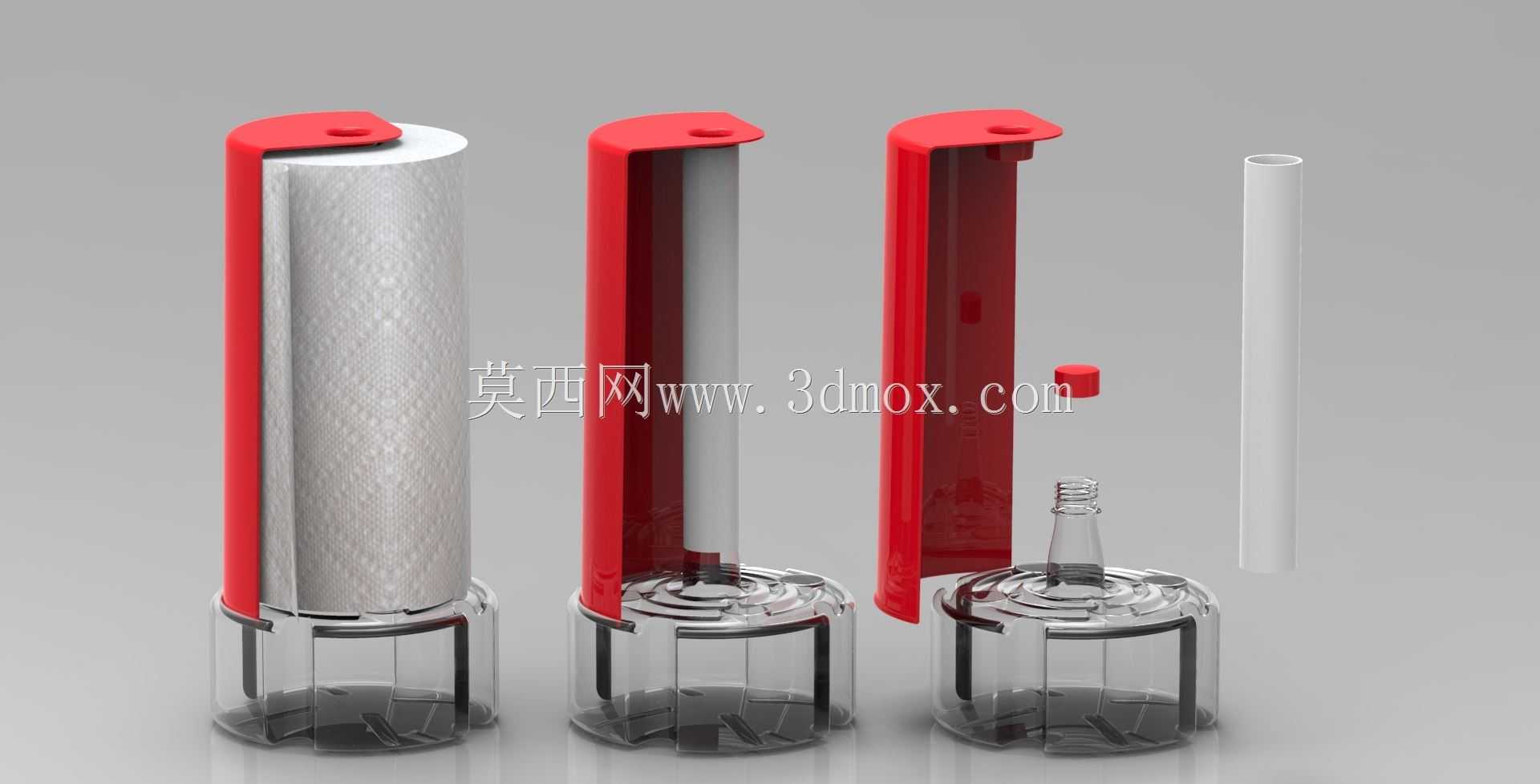

这款立式卷装纸巾支撑结构，主要面向家居台面、小型办公桌面、餐饮门店散台这类需要单手抽取卷装纸巾的使用场景，区别于传统壁挂式纸巾架需要墙面打孔安装的限制，该结构完全依托自身配重实现台面放置，无需破坏安装面，适配绝大多数平整硬质台面的摆放需求。从实际使用逻辑出发，设计时针对前代同类产品的使用痛点做了结构优化：原结构采用整瓶式刚性颈段连接上下部分，不仅拆装更换纸巾的操作行程长，颈段部位长期受卷纸挤压容易出现应力发白甚至断裂的问题，本次迭代将原有刚性长颈段替换为柔性软管构件，既保留了上下结构的连接导向作用，又能在卷纸套入时提供一定的形变余量，降低装配难度，同时柔性构件的抗疲劳性能远优于薄壳刚性颈段，长期反复拆装也不会出现结构断裂问题。底座部分采用中空可灌注结构，使用时可向底座空腔内注入清水实现配重，满水状态下整体重量约1.8kg，这个配重参数经过实际抽拉测试验证：单手握持纸巾端头斜向45度快速抽拉时，底座不会出现滑移、倾翻的情况，完全满足日常单手抽纸的使用需求，同时空状态下整体重量极轻，方便用户挪动位置、更换摆放区域。结构整体分为三个核心组成部分：外侧半包围式装饰护罩、中心柔性导向柱、透明配重底座。护罩采用半开放C型截面设计，既可以遮挡卷纸侧面避免落灰，又预留了足够的观察空间，用户可以直观看到内部卷纸的剩余余量，提前准备替换卷纸；护罩顶部做了小幅度外翻的压边结构，抽纸时压边可以对卷纸上端形成轻微限位，避免整卷纸巾被抽出护罩。中心导向柱的直径适配市面上绝大多数标准卷装厨房纸巾、洁面巾的内纸筒孔径，纸卷套入后不会出现过大的径向晃动，抽纸时出纸方向稳定。透明底座采用上窄下宽的锥台造型，底部接触面积大于上部结构截面，进一步提升放置稳定性，底座与护罩采用卡扣式连接，需要灌注配重或者排空内部存水时，无需额外工具即可徒手拆分，操作门槛极低。安装边界方面，该结构整体占用台面投影直径不超过120mm，垂直高度适配常规120mm高度以内的标准卷装纸巾，摆放时仅需要预留直径150mm的平整台面空间即可，不需要额外的安装固件，也不需要在墙面、台面开孔，对于租房群体、临时布置的餐饮档口这类无法做固定安装的场景适配性极强。结构细节上，护罩与卷纸接触的内侧边缘做了R2圆角处理，不会刮破纸巾表层，也不会在抽纸时产生过大的摩擦阻力，保证抽拉顺畅；底座底部预留了三个均匀分布的浅槽，可粘贴防滑胶垫，进一步提升在光滑玻璃、石材台面上的防滑性能，即使台面有少量水渍也不会出现滑移问题。
