八格连体塑料冰格结构设计

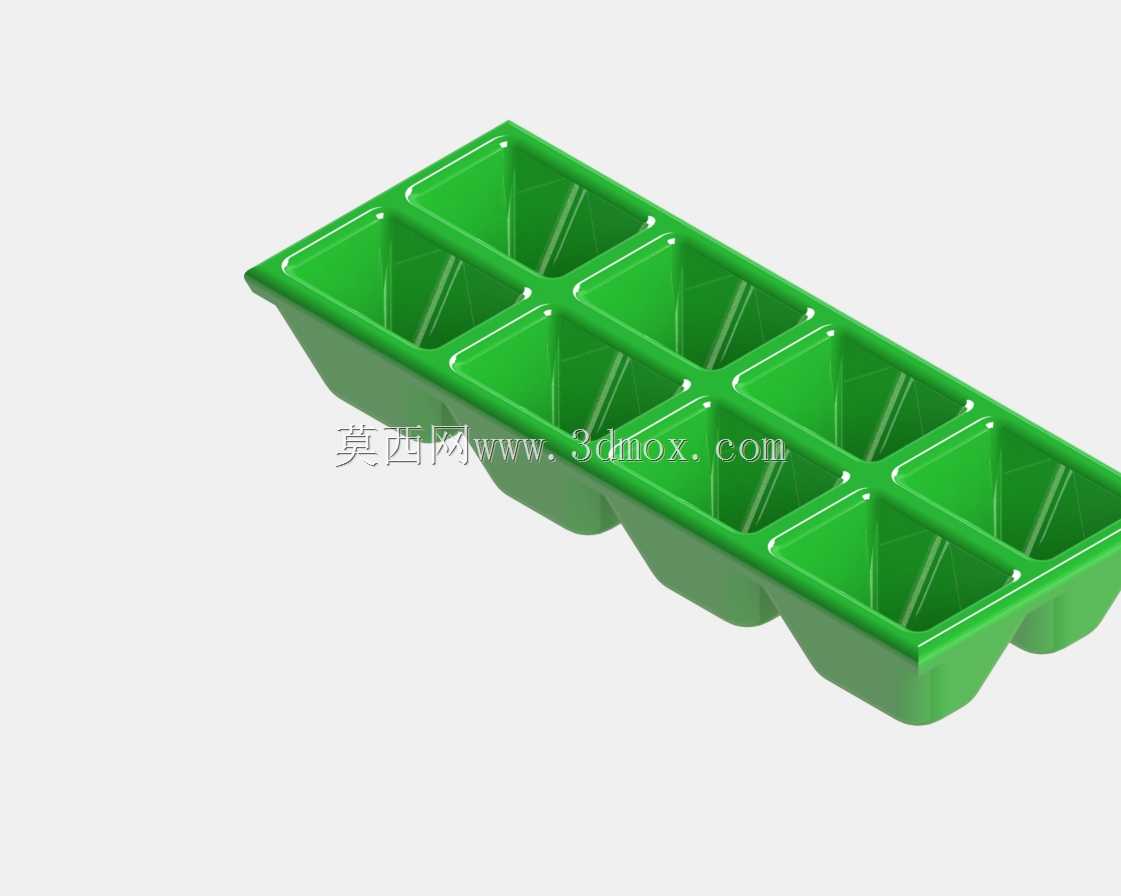

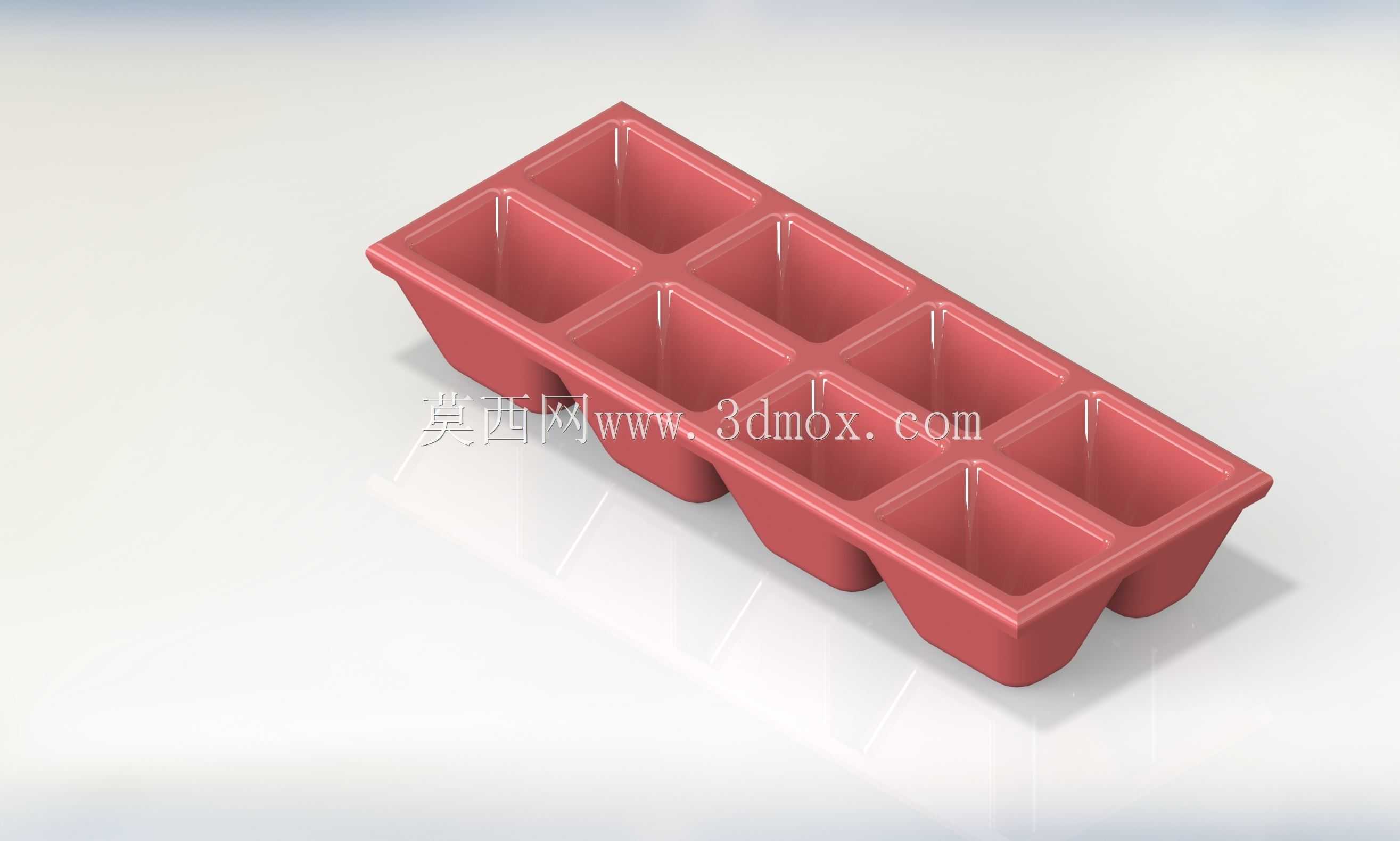

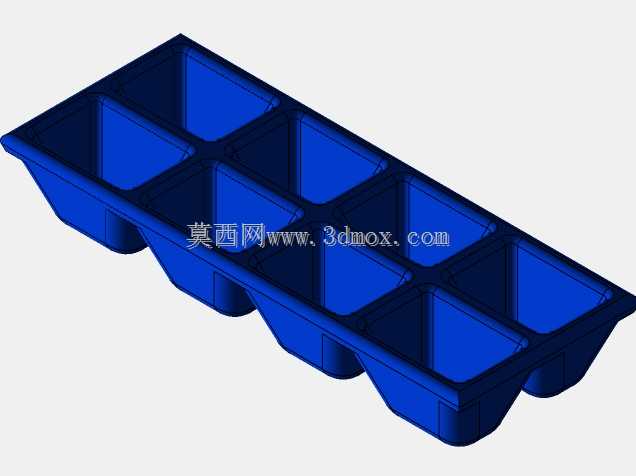

这款八格连体塑料冰格，是面向家用冷冻场景设计的小型注塑制件，日常使用中主要用于冰箱冷冻室内制备食用冰块，也可适配小型冷饮店、奶茶操作台的临时制冰需求，单次可成型八块独立方块冰块，满足单次饮品调配的用冰量需求。从结构设计角度看，整体采用长条形排布的连体腔体结构，八个成型腔呈两列四行均匀排布，相邻腔体之间设置等厚的分隔筋，既保证每个冰块成型后独立完整不粘连，也能提升整体制件的结构刚性，避免从冷冻室取出时因温差形变导致冰块提前脱落。腔体设计采用上宽下窄的拔模斜度，侧壁斜度控制在1.5度左右，既符合注塑成型的脱模要求，也能让冻好的冰块在轻微扭转形变下顺利脱出，不需要额外的柔性脱模结构，简化了制件本身的结构复杂度，降低注塑生产的模具成本。整体外轮廓边缘做了R2的圆角过渡，没有尖锐棱角，既避免日常取放时划伤手部，也能减少注塑过程中的应力集中问题，降低制件冷却过程中的翘曲变形概率。底部每个腔体对应位置做了内凹的支撑脚，让冰格放置在冰箱层架或者操作台面上时，不会因为底部平面不平整出现晃动，同时底部的内凹结构也能减少冰格与放置面的接触面积，降低冷冻过程中与层架粘连的概率。侧壁的翻边结构做了加厚处理，厚度比腔体侧壁厚0.8mm，既作为整个制件的受力边框，日常拿取时握持翻边位置不会因为冰格低温冻硬出现硌手的问题，也能在堆叠放置时提供定位支撑，多个同规格冰格叠放时不会出现滑移错位。材质选用食品级耐低温PP材质的设计基准，可承受-20℃的冷冻环境温度不会脆裂，同时表面做哑光磨砂处理，既不容易残留水渍污渍，日常清洗也更方便。设计过程中重点考量了壁厚均匀性，整个制件的主体壁厚控制在1.2mm，分隔筋与翻边位置的厚度差不超过平均壁厚的30%，避免注塑成型时出现缩痕、缺胶等缺陷，同时也能让冰块冷冻过程中降温速度更均匀，缩短制冰等待时间。
