亚马逊Echo Show8智能带屏音箱结构设计

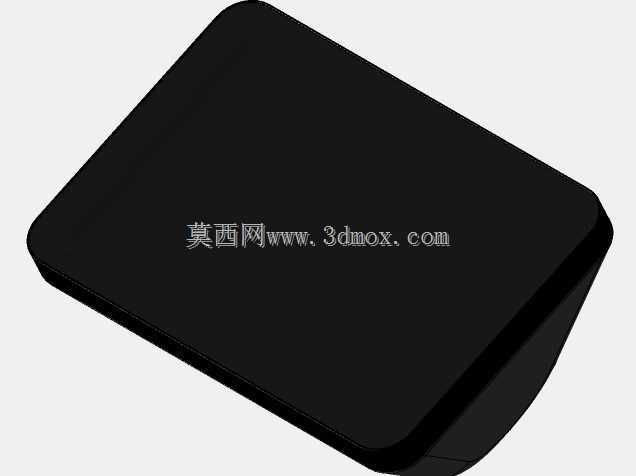

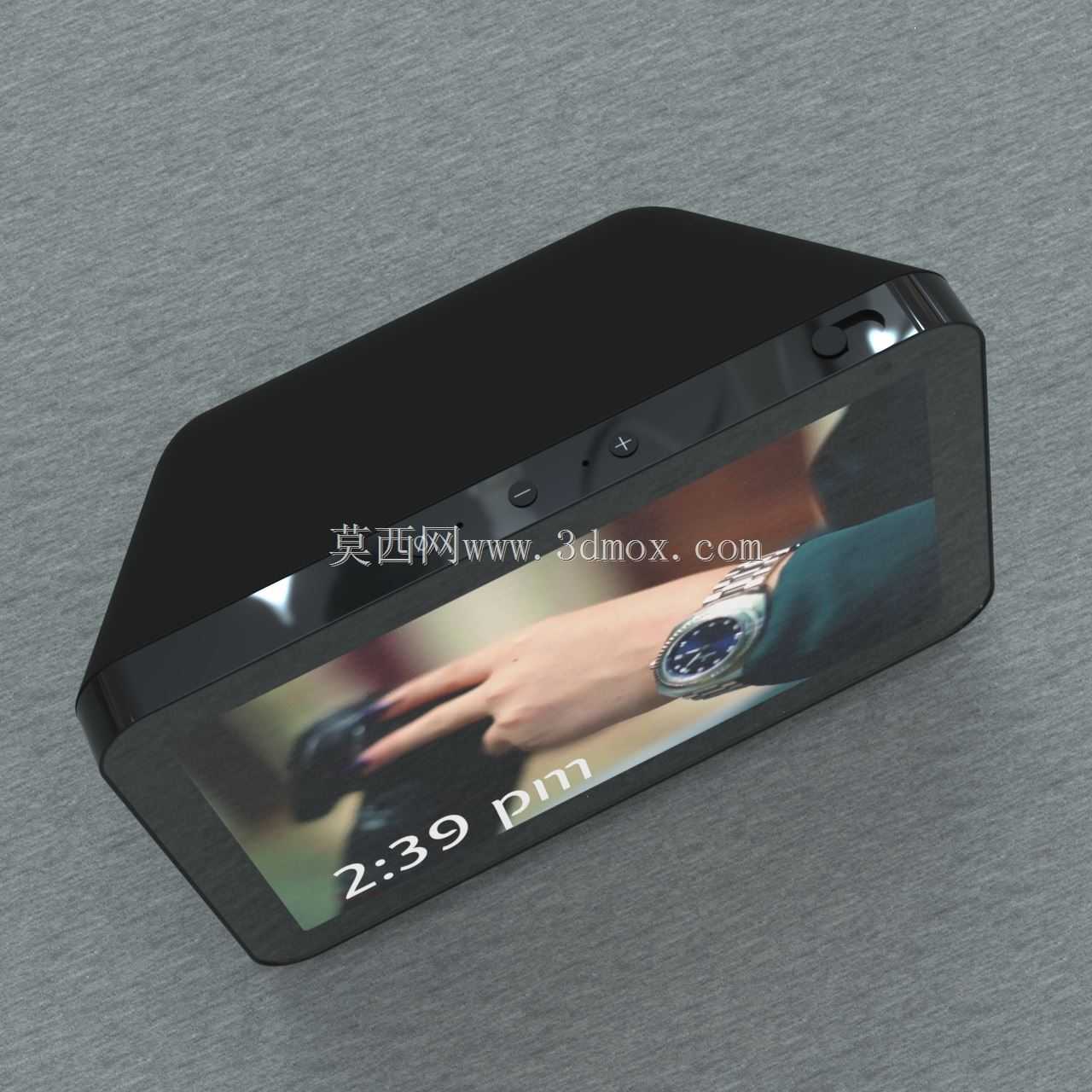

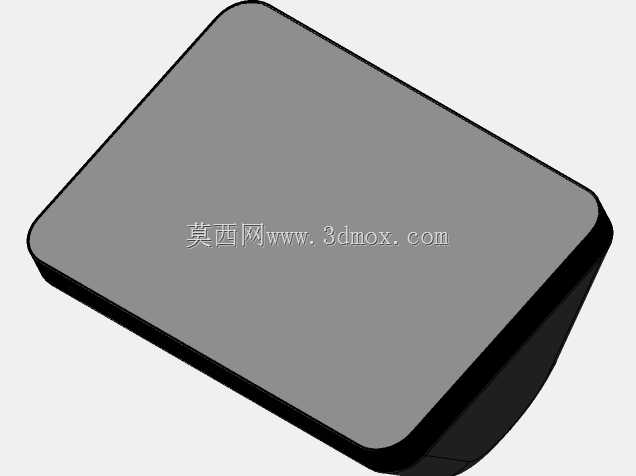

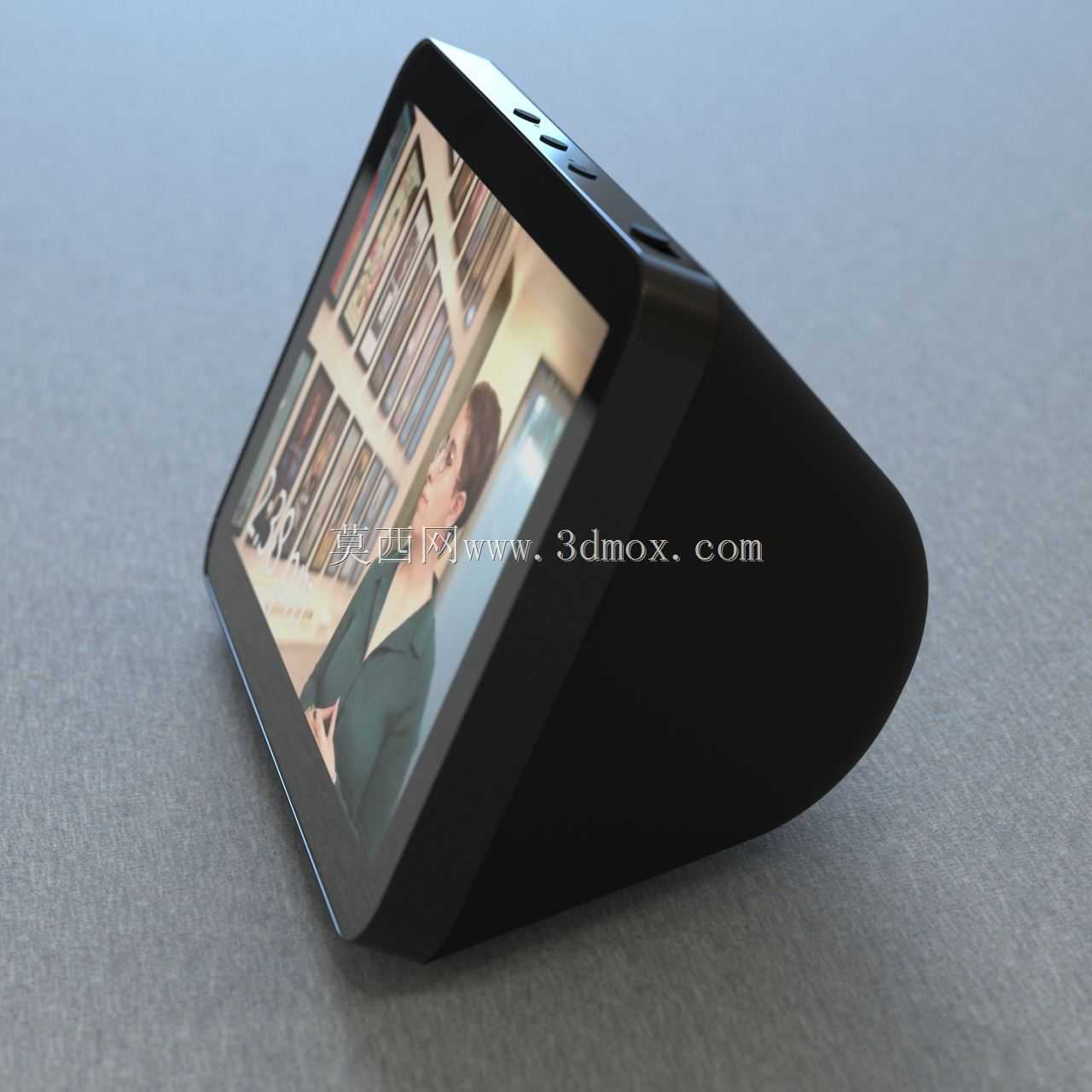

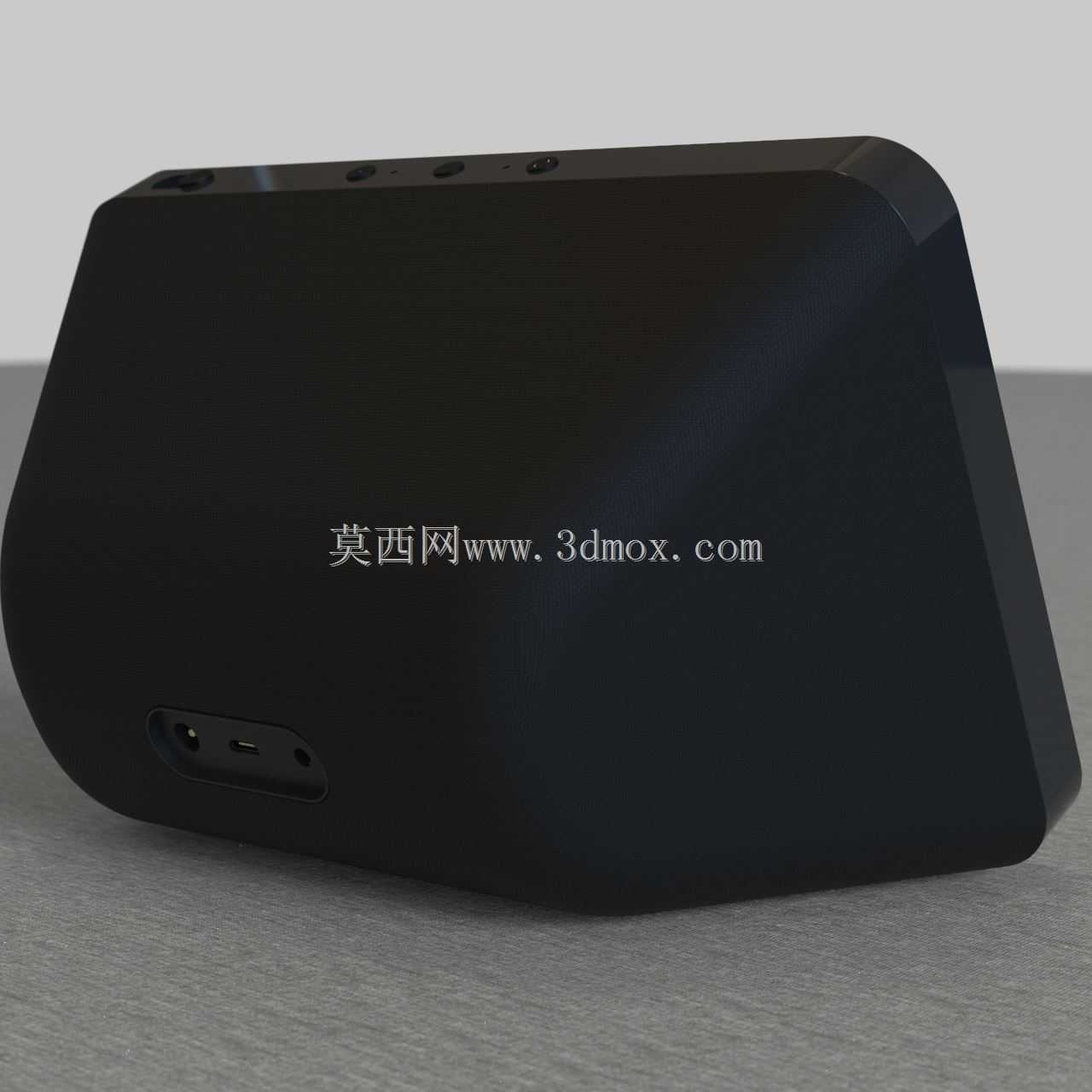

这款带屏智能交互终端的结构设计，首先围绕桌面近场使用场景做了针对性的形态适配，区别于传统无屏智能音箱的柱形或球形对称结构，整机采用楔形切角的一体化壳体造型，背部做了大弧度曲面收边，放置在桌面时屏幕自然形成适合坐姿观看的仰角，无需额外搭配支架即可满足日常查看信息、视频通话的视角需求，壳体底部预留了整圈防滑胶条的安装槽位，可避免桌面轻微触碰造成的设备移位，同时胶条高出壳体底面0.8mm，能在放置时留出均匀间隙，避免壳体底面直接摩擦桌面留下划痕。从功能集成的角度看，结构设计需要同时容纳显示模组、扬声器单元、麦克风阵列、主控电路板与供电模块几大核心组件，屏幕区域采用窄边框贴合设计，前壳与屏幕模组之间预留了0.15mm的点胶槽，通过一圈防水泡棉胶实现屏幕与壳体的密封固定，既可以阻挡日常使用中的泼溅液体渗入内部，也能避免灰尘从屏幕缝隙进入设备内部。扬声器腔体被设计在楔形结构的厚侧区域，独立的密闭音腔通过螺丝与中壳锁紧固定，音腔出声孔开设在壳体下半部分的前侧与侧边，做了向内倾斜的导音角度设计，让声音传播方向更贴合用户坐姿的听音高度，同时出声孔内侧贴有防尘网布，可阻挡环境中的毛絮、灰尘进入音腔影响扬声器振膜工作。顶部的物理按键区域做了下沉式设计，按键与壳体之间预留了0.1mm的活动间隙，按键下方对应轻触开关的位置做了十字形的加强筋，既保证按键按压的手感一致性，也能避免长期按压造成的按键塌陷问题。背部的接口区域做了内凹设计，电源接口与预留的扩展接口都隐藏在内凹槽内，插线后线材不会突出于背部曲面，不会影响设备贴墙放置时的贴合度，接口边缘做了R0.5的圆角处理，避免插接线材时刮伤线材外皮。整机的装配采用前壳、中框、后盖三段式卡扣加螺丝的固定方式，螺丝全部隐藏在底部防滑胶条与背部标签的下方，外观面没有外露的螺丝孔，保证了外观的整体性，中框内部做了纵横交错的加强筋结构，在控制壳体壁厚1.8mm的前提下保证整机的结构强度，跌落时可分散冲击力，保护内部的屏幕与电路板组件。麦克风阵列布置在屏幕上边框的内侧，对应位置的壳体开设有细小的拾音孔，孔位做了阶梯孔设计，外侧孔径小内侧孔径大，既保证拾音效果，也能避免异物直接掉入设备内部。
