燕麦夹持钳故障修复替换结构件

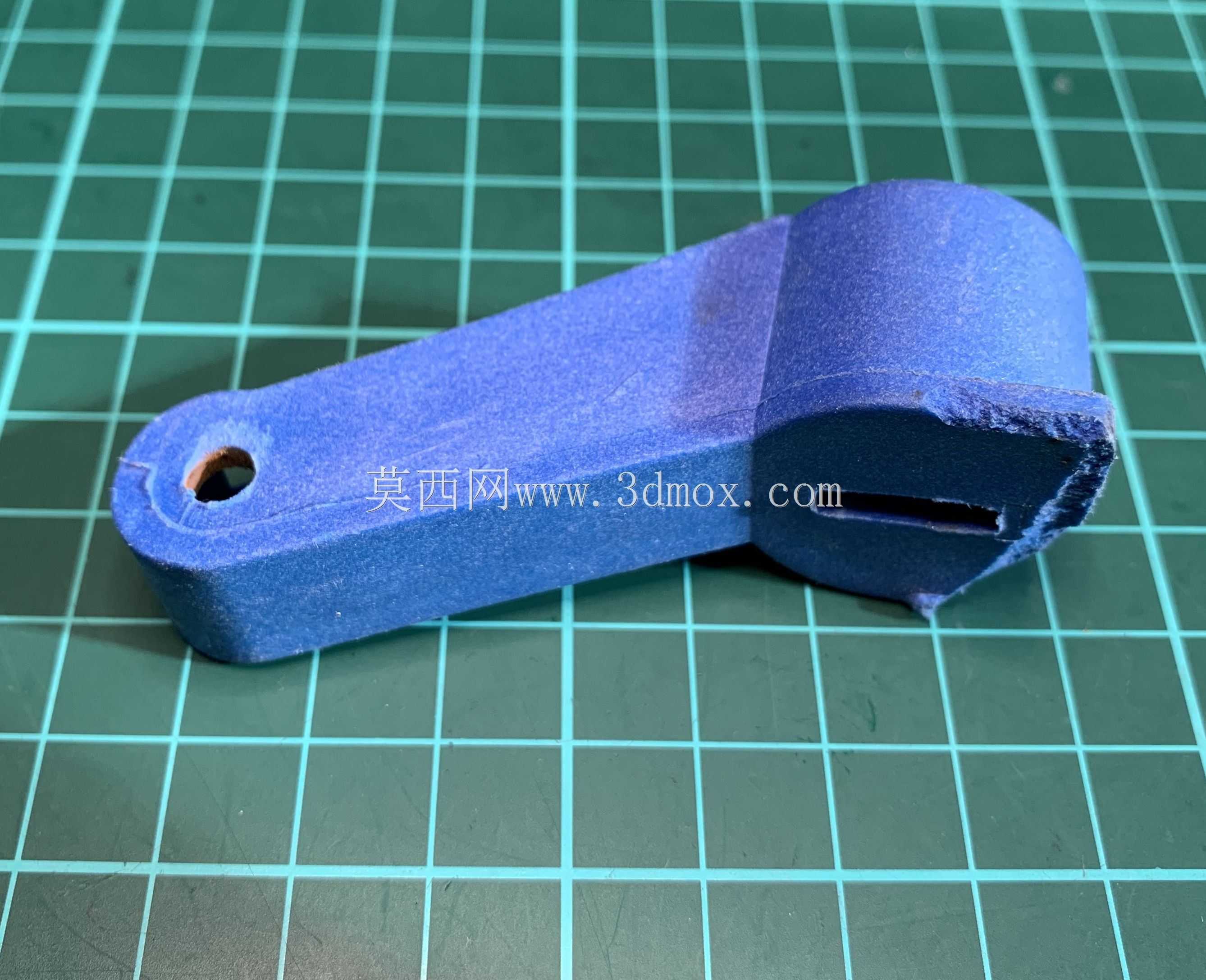

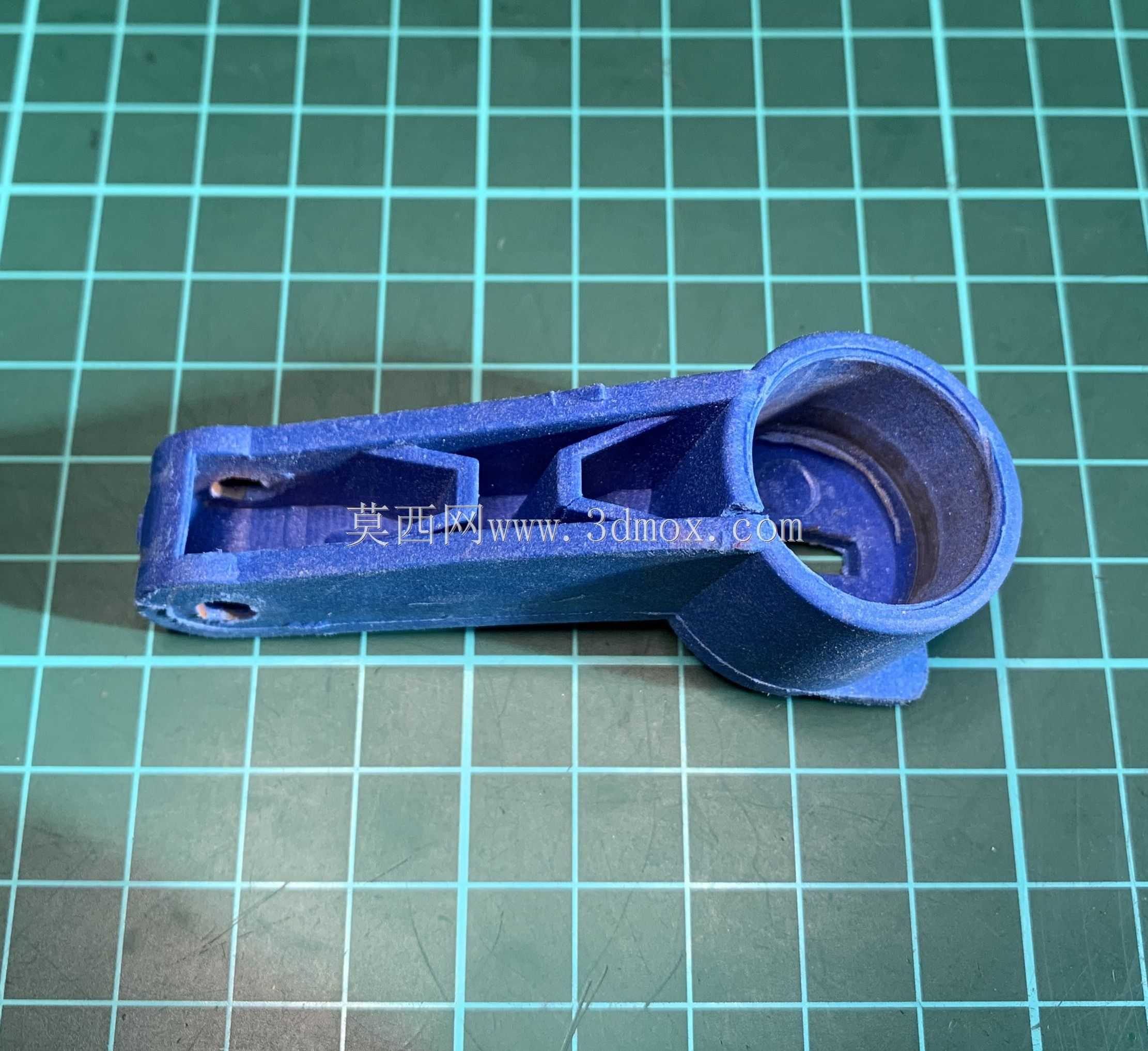

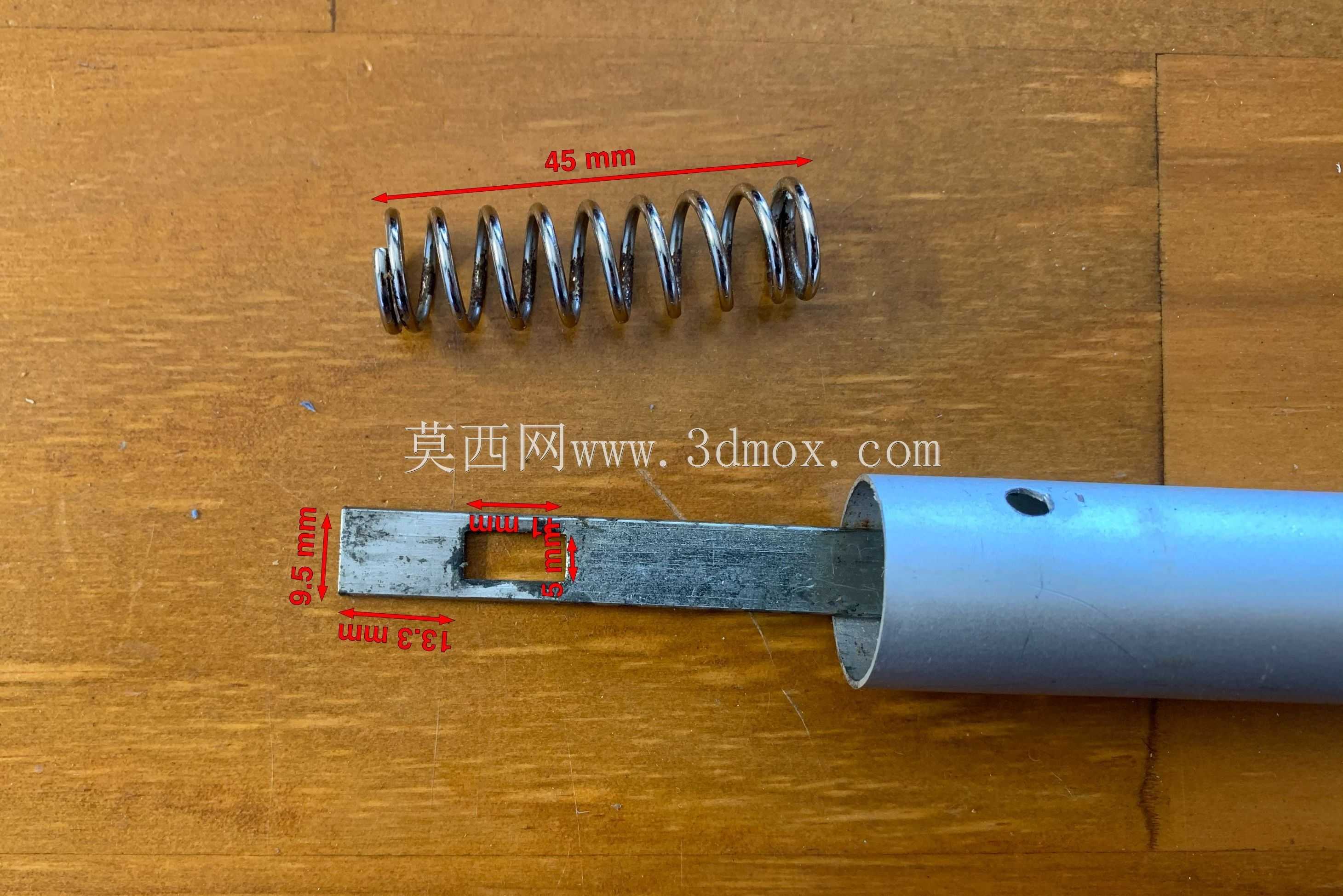

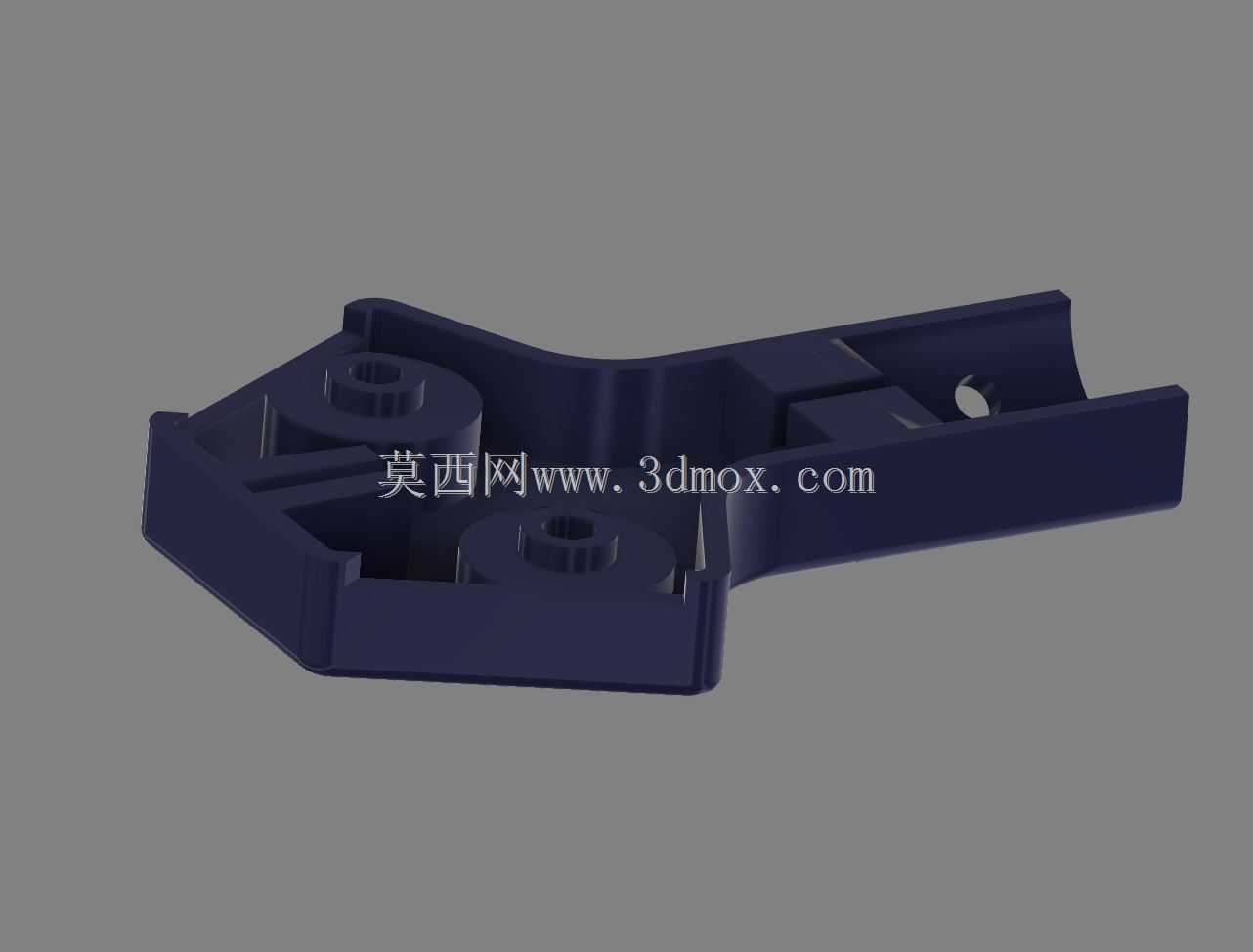

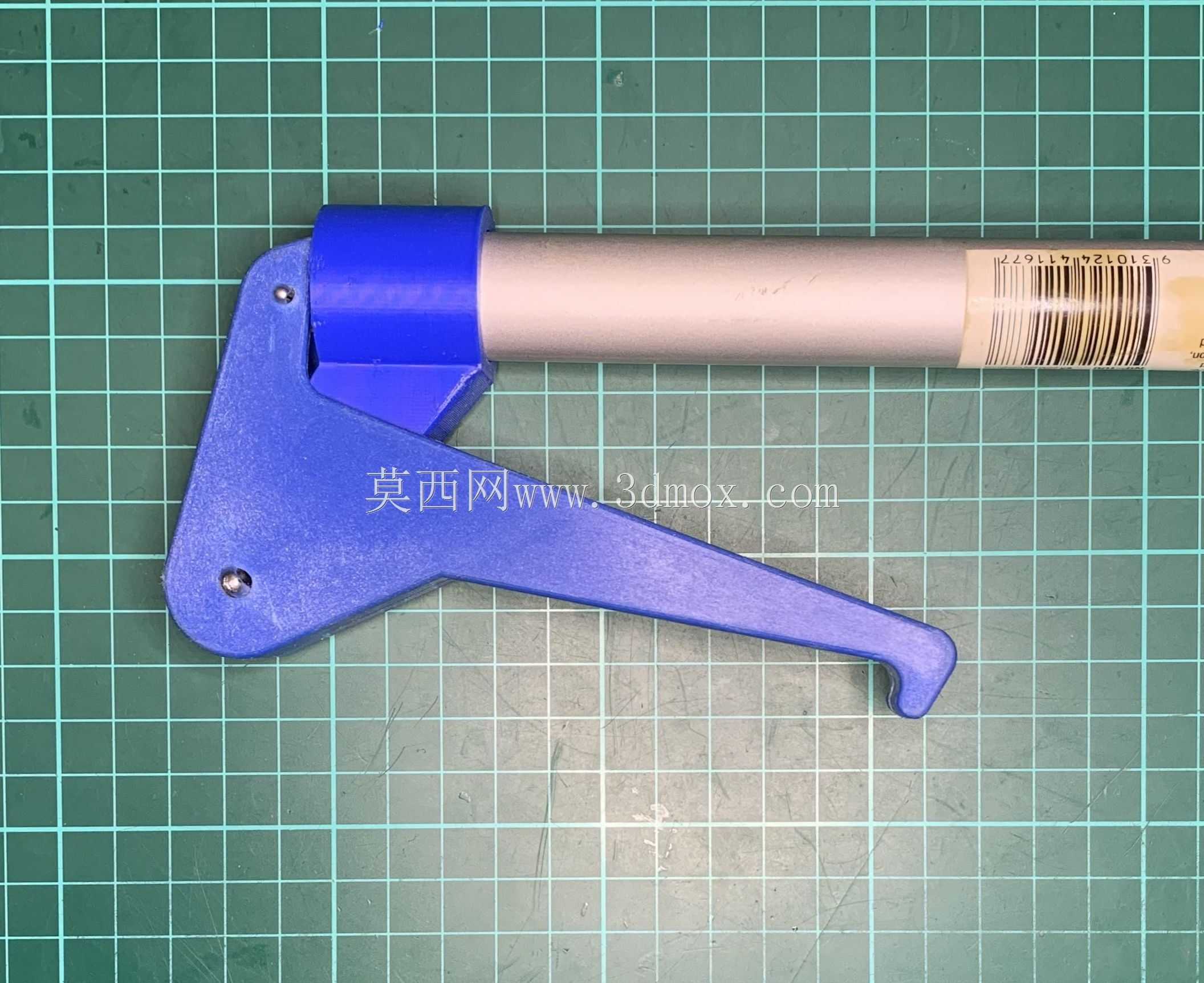

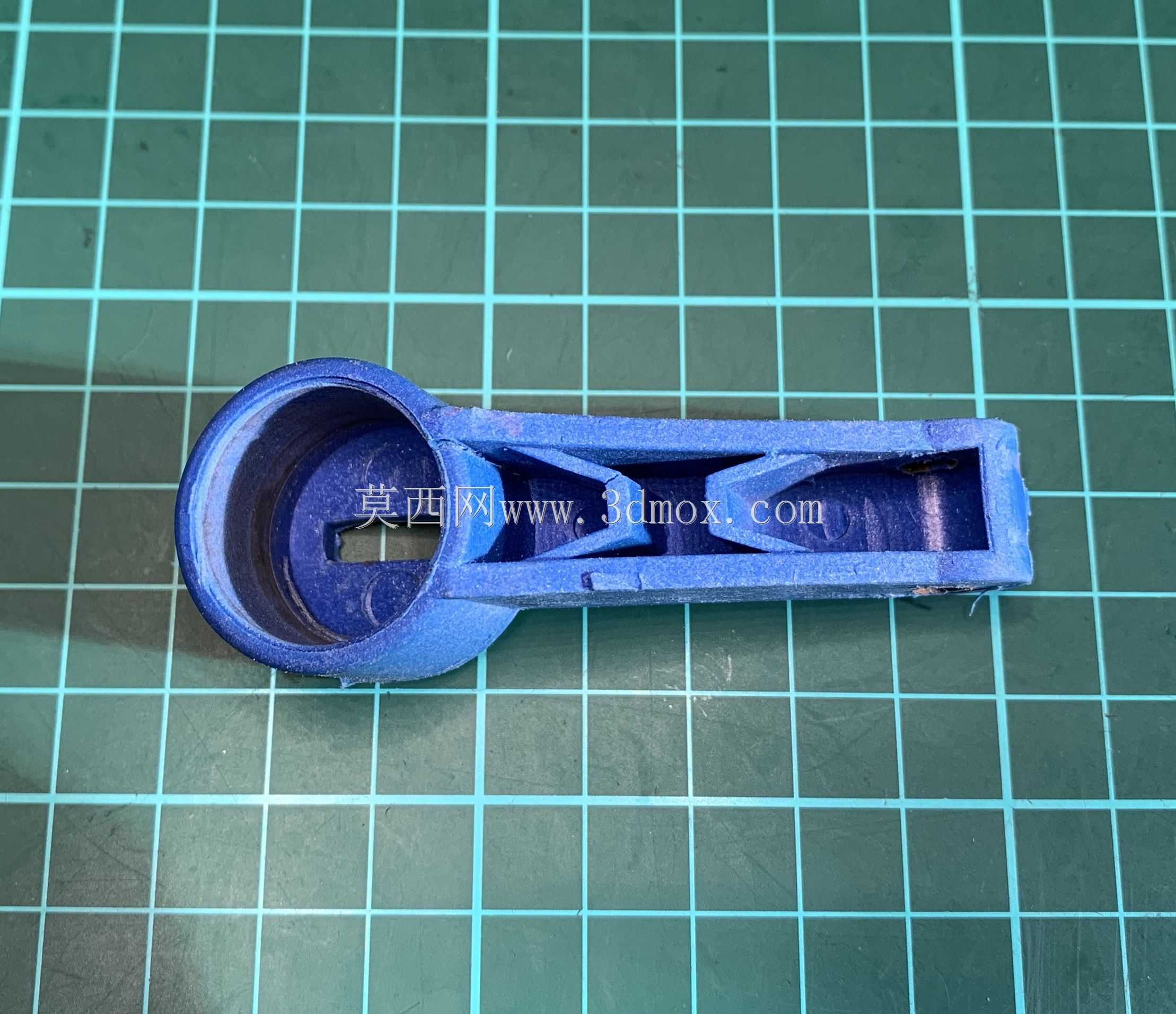

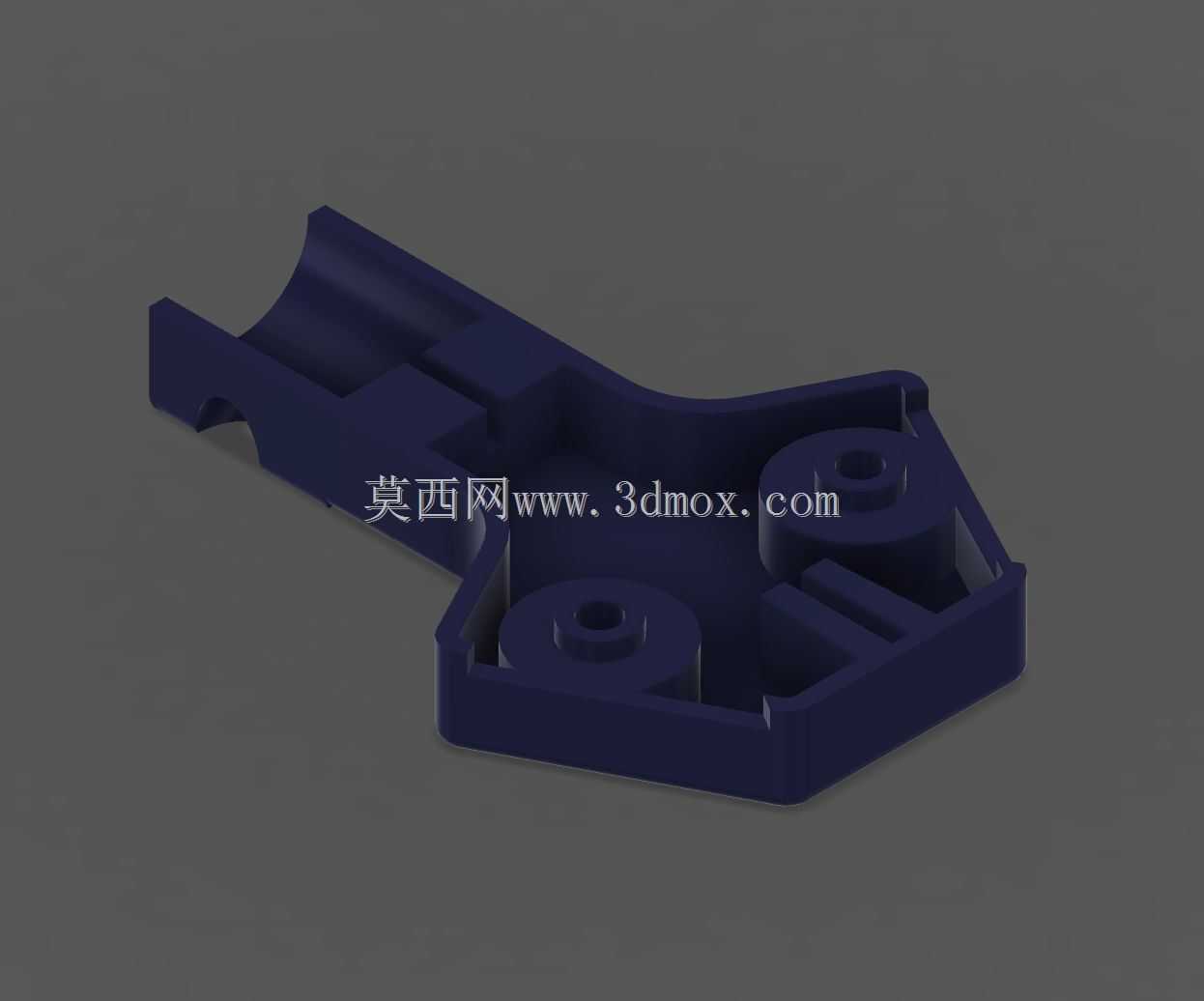

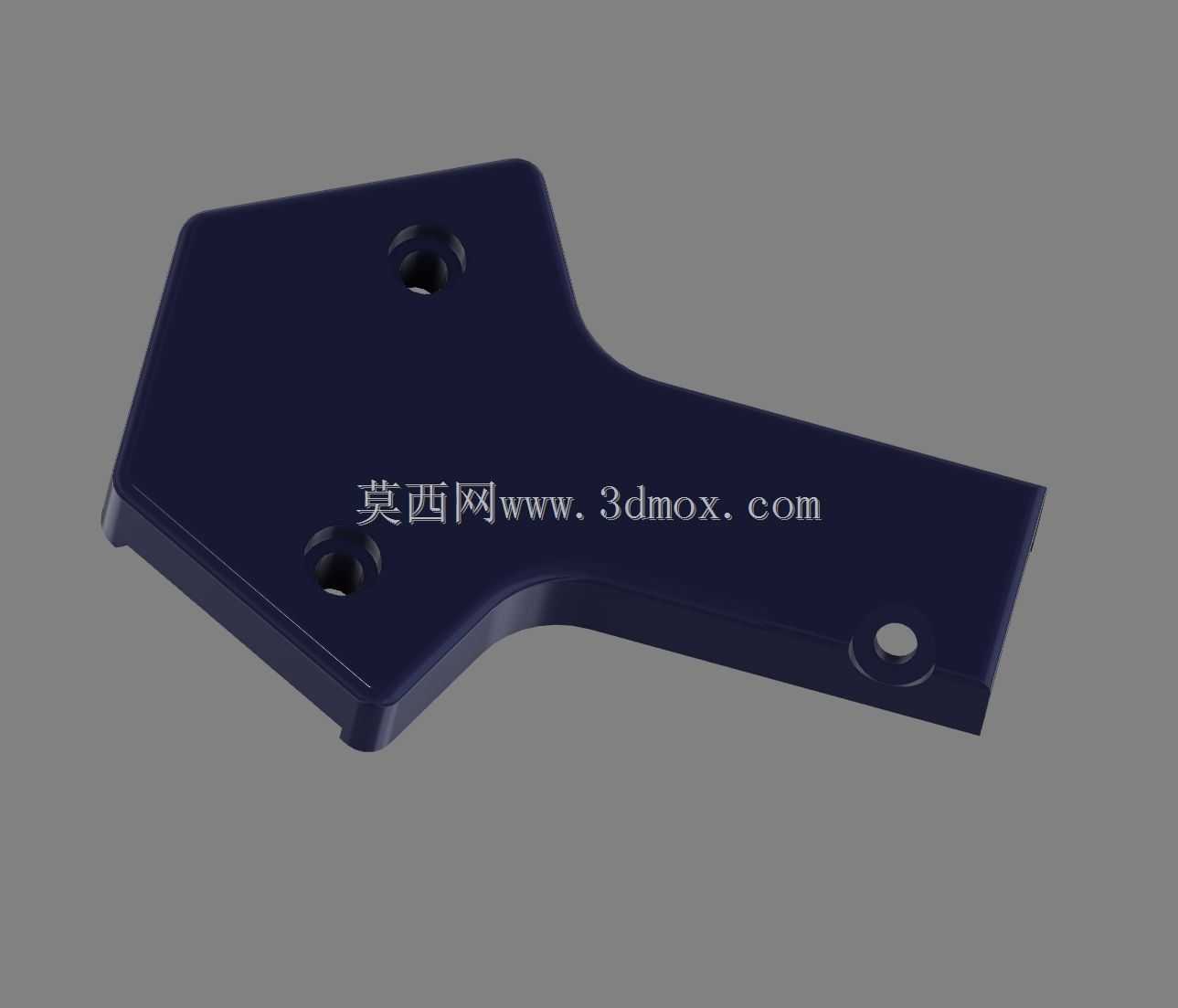

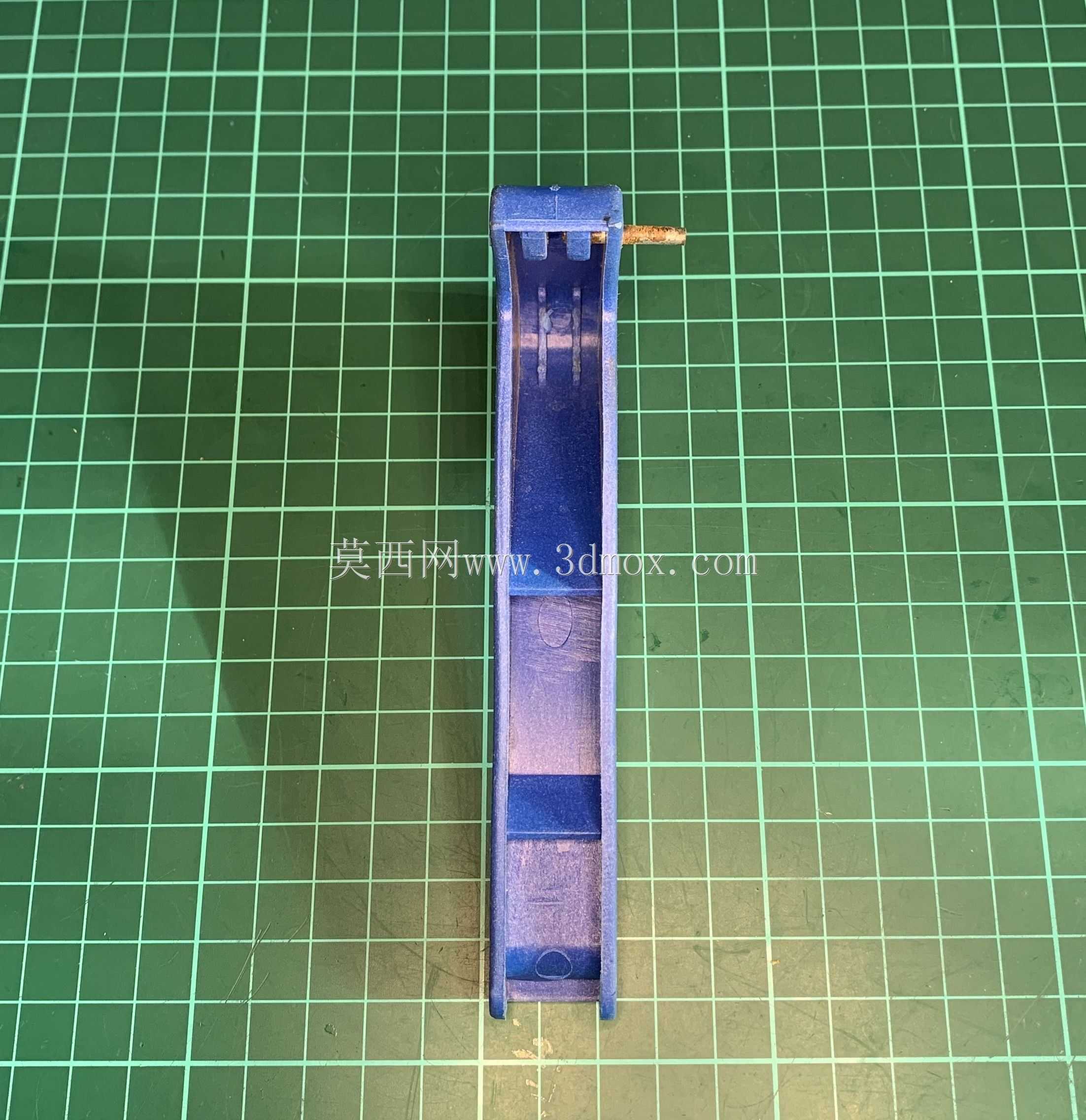

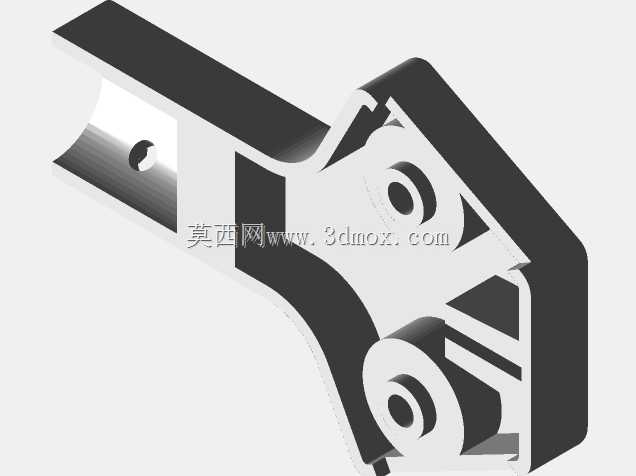

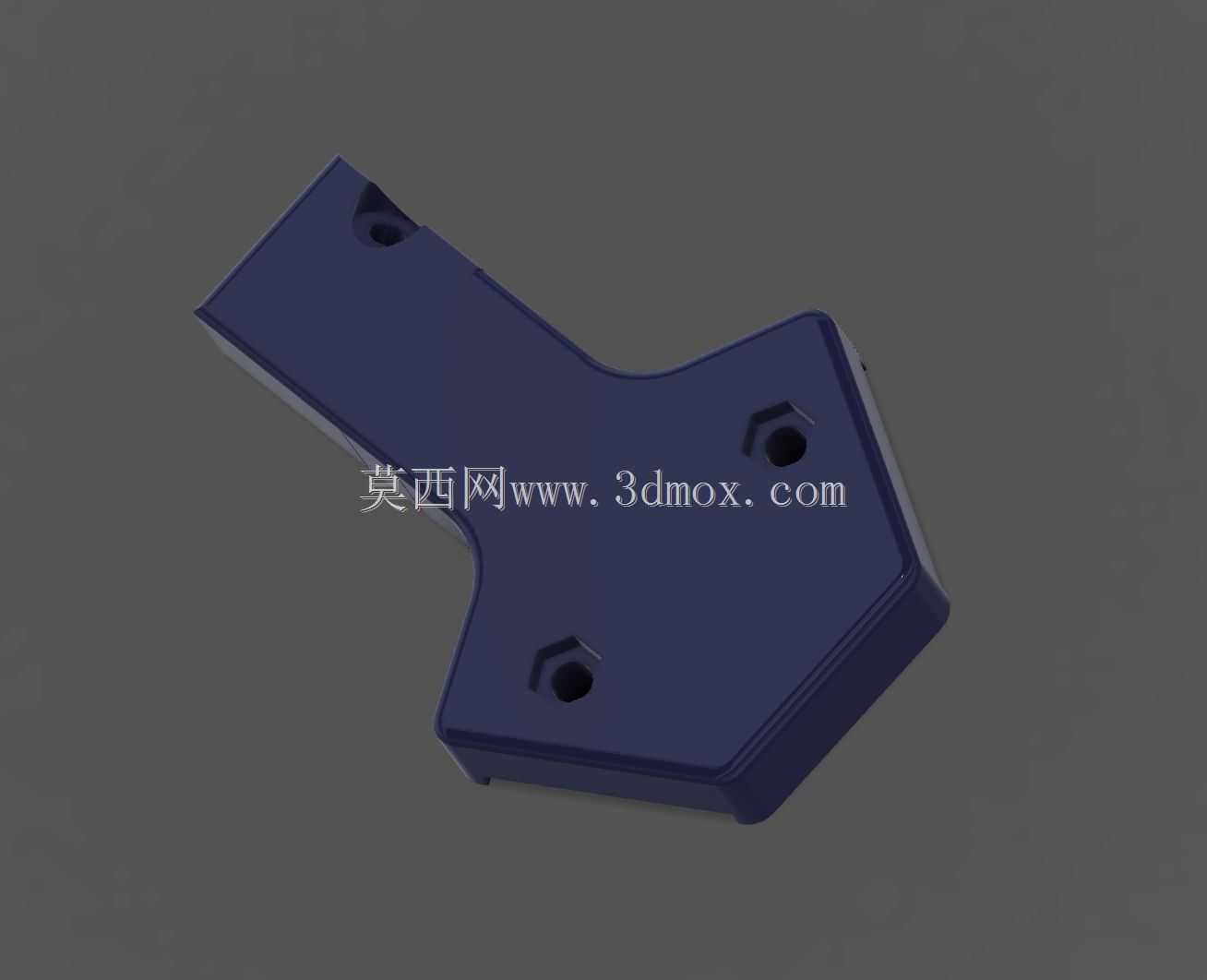

日常园林维护作业中，长柄夹持钳是高空枝叶梳理、排水渠杂物清理场景的常用手动工具，这类工具长期承受交变握力载荷，手柄根部、爪片连接位置很容易出现应力开裂，导致爪片无法正常啮合，整具工具直接丧失夹持功能，整体报废会造成不必要的物料浪费，仅替换失效部件就能恢复工具的全部使用性能。这套修复结构件针对1米作业长度的燕麦夹持钳开发，适配外径22毫米的铝制管身，管身有效工作长度保持1米不变，能满足高空作业所需的延伸触达需求，无需更换整根杆体就能完成故障修复。设计过程中首先拆解故障钳体，定位三类核心失效部位：手柄附近的开裂根部组件、爪片周边的两组盖体零件，在原结构基础上对受力集中区域做了实心填充优化，适当提升机械增益比，降低作业时所需的握把移动行程，让爪片开合动作更顺畅，握持施力更省力。钳爪部分内置10毫米宽度的钢制簧片，通过结构传动比换算，握把端的施力位移可转化为爪爪端约150毫米的开合行程，夹持动作的传动效率符合手动工具的人机工程要求，簧片的复位弹力经过匹配调校，不会出现过硬导致握持费力、过软导致夹持力不足的问题。零件结构预留了标准安装接口，可直接与原钳体的未损坏部件装配，不需要对原有杆体、完好的爪片做二次加工，替换时仅需拆除开裂的失效零件，对准定位孔位完成紧固件装配即可，安装边界完全匹配原钳的装配尺寸，不会出现干涉、装不上的问题。结构设计时充分考虑了户外作业的抗天气老化需求，适配的成型工艺可满足小批量自制维修件的加工要求，零件壁厚均匀，没有尖锐应力集中角，能有效降低后续使用过程中再次出现开裂的概率，修复后的钳体夹持力度、开合行程均与全新钳体性能一致，可继续承担高空杂物夹持、枝叶梳理等作业任务，大幅延长整具工具的使用寿命，减少五金工具的报废损耗。
