壁挂式自动收卷输水软管卷盘结构

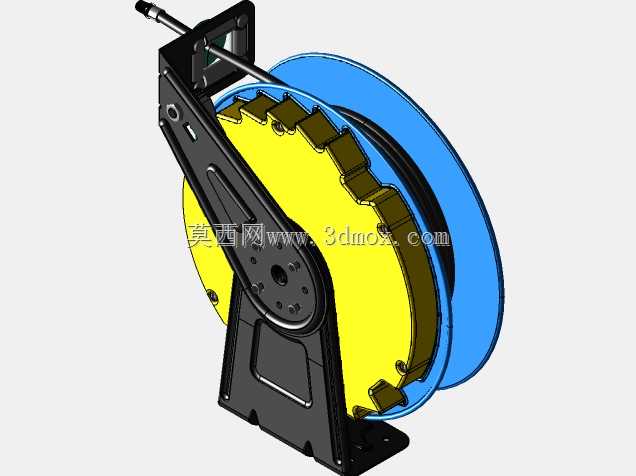

这款自动收卷输水软管卷盘，常被应用在汽修门店洗车工位、家装施工临时供水、庭院绿植浇灌、小型加工车间工位供水等场景，替代传统随意堆放的输水软管，解决软管拖拽磨损、收纳杂乱、占地绊脚的实际问题。从结构设计来看，卷盘主体采用分体式注塑轮盘结构，蓝色轮辐做了等份的减重开槽设计，既降低整体自重，又能在卷绕软管时直观观察内部软管排布状态，避免软管叠层卡滞；轮盘中心内置卷簧蓄能结构，拉出软管时可通过棘轮机构实现多档位锁止，松手后不会自动回弹，使用到合适长度后可随时固定位置，使用完毕轻拉软管触发解锁机构，卷簧释放扭力即可带动轮盘匀速回转，自动将软管整齐收卷到轮盘上，不会出现软管打结、松脱散落的情况。侧边的出水接头做了防脱落快插结构，内置密封胶圈，适配常规8bar工作压力的输水需求，接头处做了圆弧过渡导向，避免软管收卷时接头磕碰轮盘造成磨损。安装端采用壁挂式支架结构，支架与卷盘主体之间设置了旋转支撑结构，卷盘可在水平方向180度范围内摆动，适配不同方向的取水需求，安装时只需将支架通过膨胀螺栓固定在墙面或工位立柱上，预留出轮盘旋转的径向空间即可，轮盘整体径向尺寸控制在常规家用壁挂装置的适配范围内，不会过度占用操作空间，支架底部做了承托加强筋，满管状态下也不会出现支架变形下垂的问题。进出水的接口位置做了防扭转处理，软管收放过程中接口不会随轮盘同步转动，避免管路拧结堵水。轮盘外侧的挡边做了加高设计，收卷时软管不会从轮盘边缘脱出，表面的防滑纹理也方便手动调整软管排布。整个结构没有冗余的复杂零件，日常维护只需定期检查卷簧扭力与接头密封状态即可，适配多数常规低压输水场景的使用需求，结构设计充分考虑了实际使用中的拖拽、收卷、安装等各环节的痛点，兼顾了实用性与结构可靠性。
