可开合伸缩瓦楞纸箱结构设计

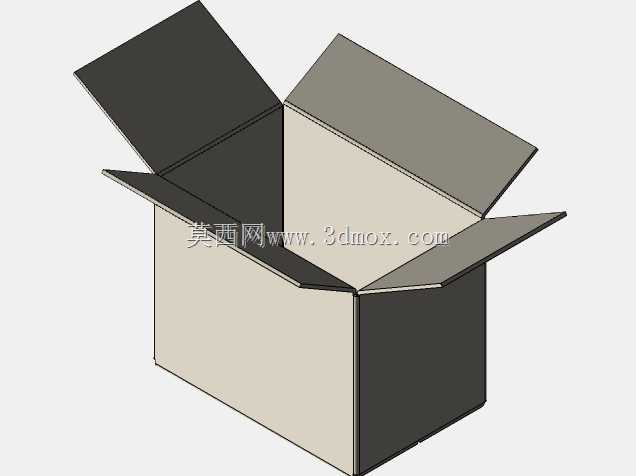

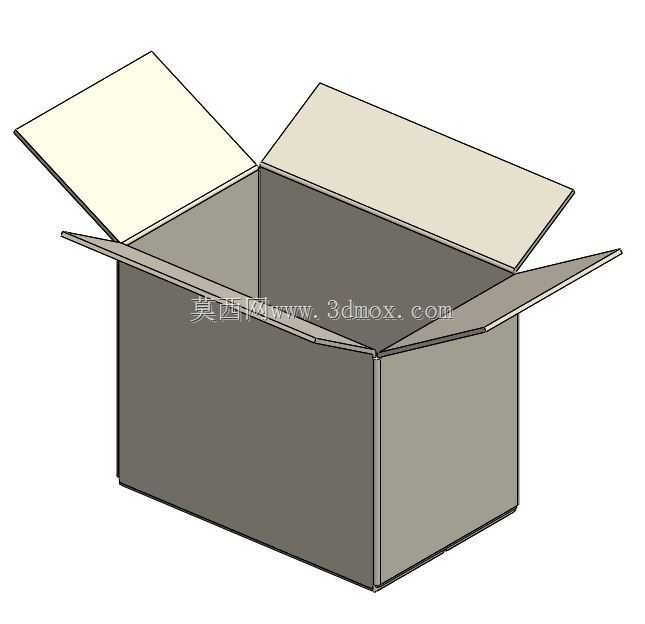

在日常物流周转、电商货品封装、工业零部件内包装场景中，瓦楞纸箱是应用覆盖面最广的纸质包装载体，本次设计的可伸缩瓦楞纸箱结构，重点解决常规固定尺寸纸箱适配性差、空箱存储占用空间大的实际痛点。从结构设计逻辑来看，箱体采用常规瓦楞纸板的折边咬合结构，没有额外的金属或塑料连接件，完全依靠纸板裁切后的折页互锁实现成型，四个侧页的开合角度预留了足够的翻转余量，既可以完全展开摊平为平板状态，大幅降低空箱仓储与返程运输的空间占用，也可以通过折页的不同插接深度，在一定范围内调整箱体的内部容纳高度，适配不同高度尺寸的被包装物，减少内部填充缓冲材料的使用量。设计过程中重点校核了折痕位置的弯折疲劳强度，所有折边均做了压痕工艺预留，避免多次开合翻转后出现纸板断裂的问题，箱体的四个垂直角采用双层瓦楞纸叠合的加强结构，在堆码状态下可以将上层载荷均匀传递到箱体侧壁，避免角部受压变形导致整垛货品坍塌。从安装与使用边界来看，箱体完全展开为平板状态时，厚度仅为单张瓦楞纸板的厚度，堆叠存放时每百个空箱的占用体积不到同规格固定纸箱的十分之一；成型状态下，箱盖的四个折页可以完全覆盖箱体顶部开口，折页边缘做了圆弧过渡处理，避免封装时划手，也不会在封箱胶带粘贴后出现翘边问题。不同于常规一次性使用的固定纸箱，该结构的纸箱可以反复开合使用，在厂内零部件周转、电商退换货包装、循环物流配送场景中，能够有效降低包装耗材的单次使用成本。结构建模时完全还原了瓦楞纸板的厚度参数，所有折页的配合间隙预留了纸板厚度的公差余量，不会出现实际生产中折页无法卡合、组装后缝隙过大的问题，箱体内部没有突出的结构棱边，放置易碎货品时不会因为内部结构剐蹭导致货品表面划伤，侧壁的平整面也预留了足够的标识粘贴区域，方便粘贴物流面单、货品标识、防潮警示标签等内容。
