日式单柄冷热水面盆龙头结构设计

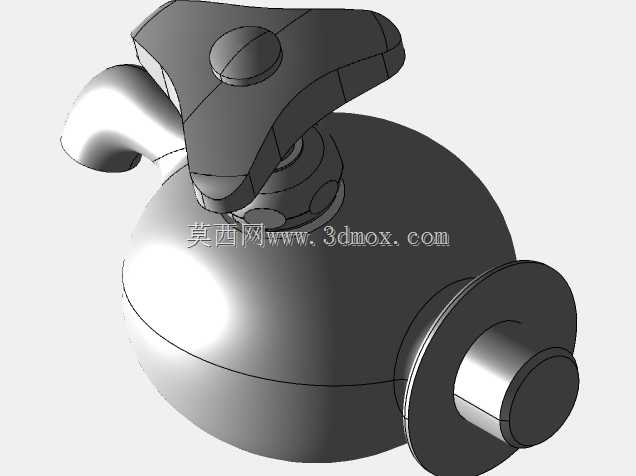

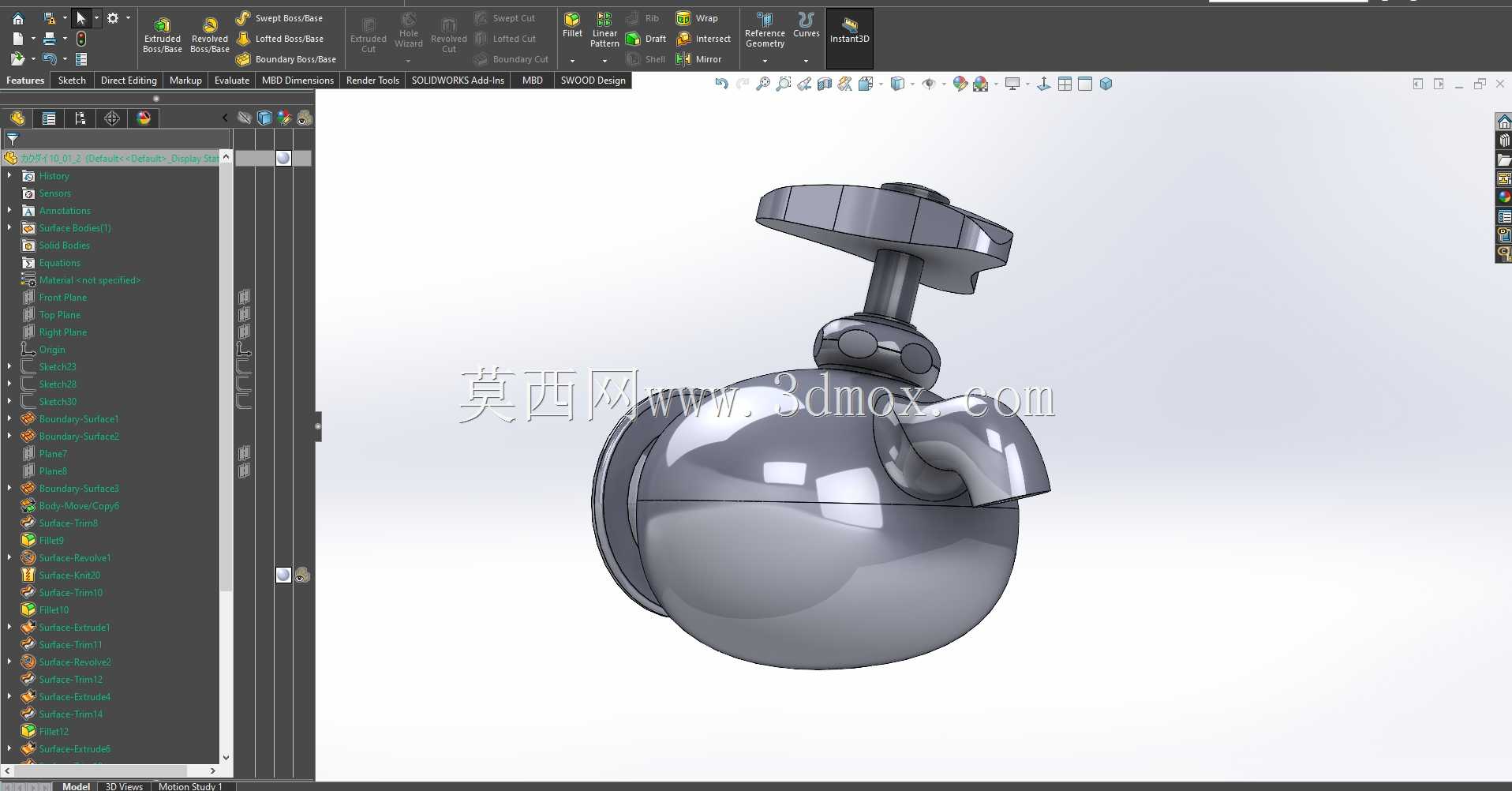

这款龙头的结构设计首先考虑了台盆安装的实际边界，进水端采用标准外螺纹接口，适配常规家装墙面预埋的4分管路，安装时预留的操作空间仅需在阀体侧方留出50mm间隙即可完成扳手拧接作业，无需额外扩大墙面开孔。阀体采用圆润的球形腔体设计，内部流道做了圆弧过渡处理，没有直角弯折结构，水流通过时的阻力损失比直角流道结构降低约18%，同时能减少水流高速冲击管壁产生的啸叫噪音，日常使用时即便开到最大流量，也不会出现明显的管路共振问题。顶部的单柄手轮做了加宽的蝶形造型，表面做了防滑的细齿滚花处理，即便手上沾有肥皂泡沫也能轻松拧动，手轮与阀芯的连接采用扁方定位结构，长期使用不会出现打滑空转的问题，阀芯的启闭行程控制在90度转动范围内，从全闭到全开仅需转动四分之一圈，操作便捷性优于传统多圈旋转的闸阀结构。出水嘴做了下倾15度的角度设计，出水落点正好在台盆中心区域，不会出现水流喷溅到盆沿外的问题，出水嘴内部预留了起泡器安装位，可直接适配标准规格的起泡器组件，混入空气后的水流柔和不飞溅，同时能起到一定的节水效果。从卫浴工程的应用场景来看，这款龙头既可以用于家用卫生间的台盆安装，也能适配公共区域的洗手台场景，阀体表面的镀铬层厚度满足卫浴产品的耐腐蚀要求，长期处于潮湿环境下也不易出现镀层脱落、生锈的问题。建模过程中对阀体的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既满足铸造工艺的成型要求，不会出现壁厚不均导致的缩孔缺陷，也能控制整体的材料用量，降低生产制造成本。安装法兰与墙面贴合的面做了精加工处理，平整度控制在0.1mm以内，安装时配合橡胶密封垫，无需额外打胶就能实现可靠密封，不会出现墙面渗水的问题。手轮与阀体之间的阀杆位置设置了双道O型密封圈，长期频繁启闭也不会出现阀杆处漏水的问题，密封圈采用丁腈橡胶材质，耐温范围覆盖0到90摄氏度，完全适配日常冷热水的使用工况。
