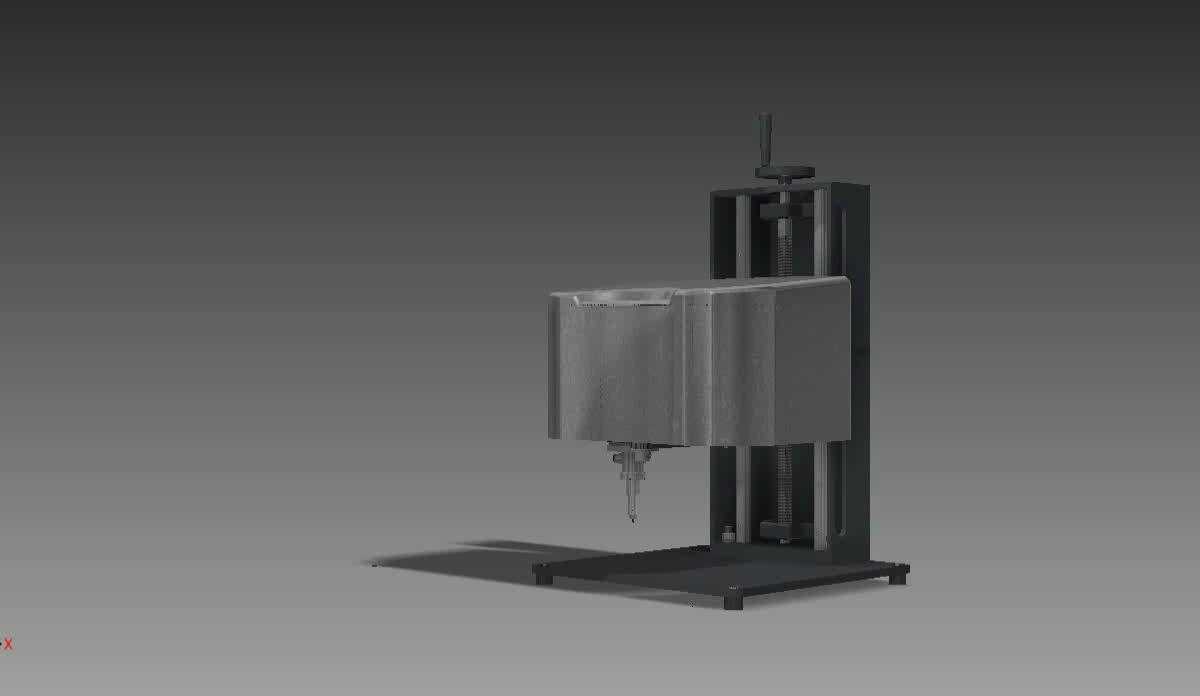

曲面防护式点喷丸标记工装结构

　　该结构面向局部喷丸强化与定点标记工序，重点解决工件在受控喷射区域内的边界防护、轨迹约束和标识一致性问题。喷丸处理常用于金属构件表面引入残余压应力，改善疲劳寿命和抗应力腐蚀能力，但在通讯类小型零部件、精密壳体或局部强化区域中，不能让弹丸无约束地扩散到非加工面。模型所呈现的弧形包覆件，正是围绕这一工艺需求建立的防护与导向结构：外侧连续曲面形成遮挡边界，顶部凸起筋条承担定位和分区作用，内部空腔与被处理件外形相贴合，使弹丸只能作用于规定窗口或沿指定路径完成标记。

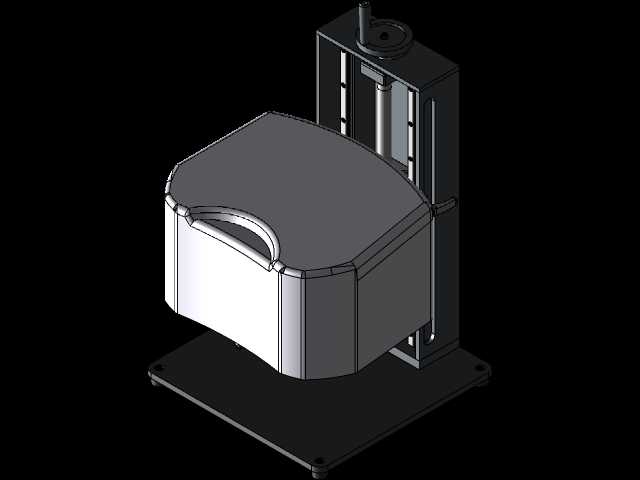

　　从现场布置看，这类结构通常安装在喷丸舱、手持喷丸枪或半自动喷丸工位附近，工件装入后由包覆件限制暴露区域。弧形端部不是单纯的外观造型，而是对应喷射角度和弹丸反弹方向进行的边界设计。若遮挡边缘过于平直，弹丸在高速撞击后容易沿平面反射，造成邻近表面出现散点麻面；采用圆弧过渡后，反射流能够被引导向防护腔内部或吸丸区域，降低越界打击风险。顶部两条凸起结构兼具加强和导向功能，既提高薄壁防护件在反复弹丸冲击下的刚性，也可作为夹具压合、传感器识别或喷丸枪行走限位的参考面。

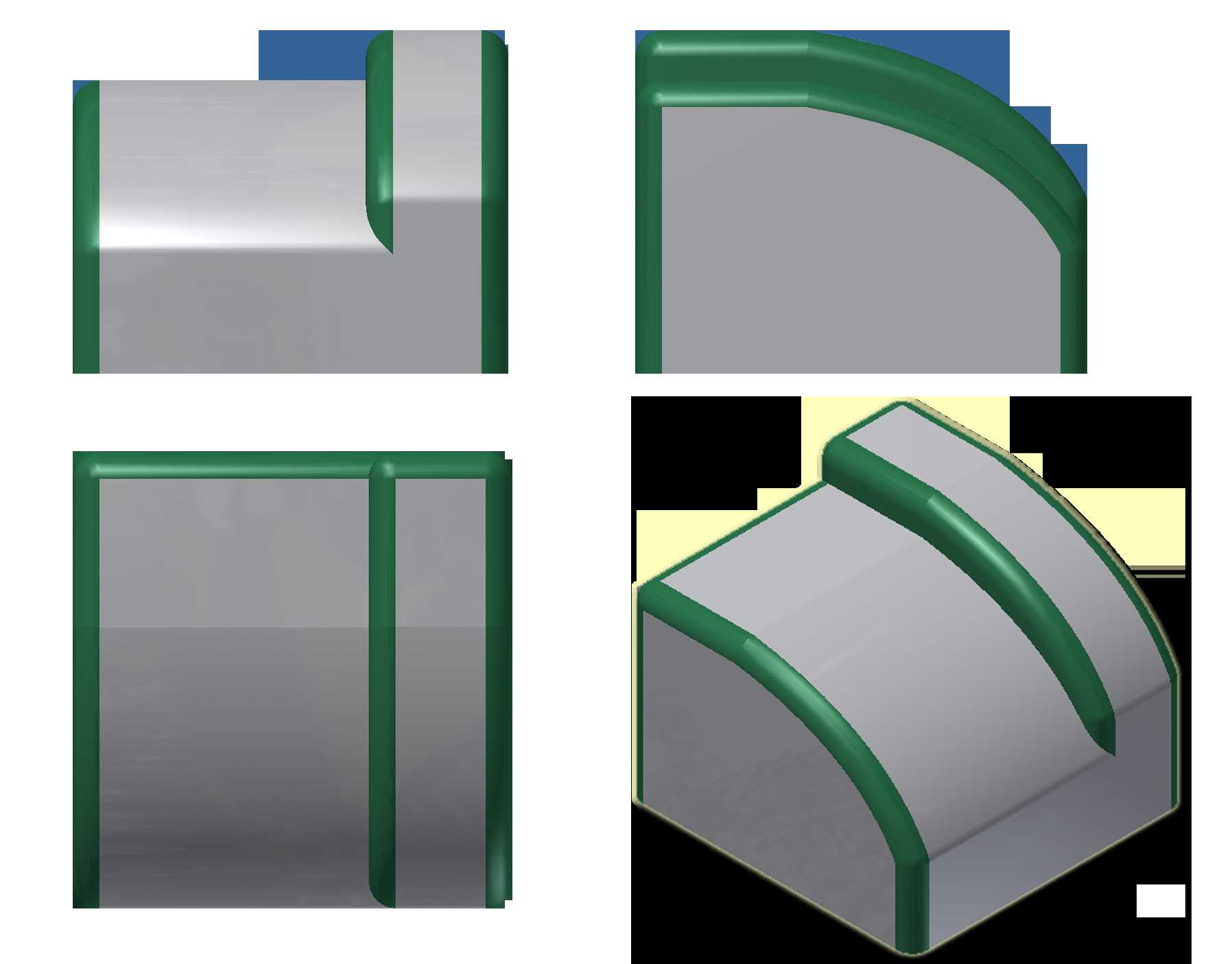

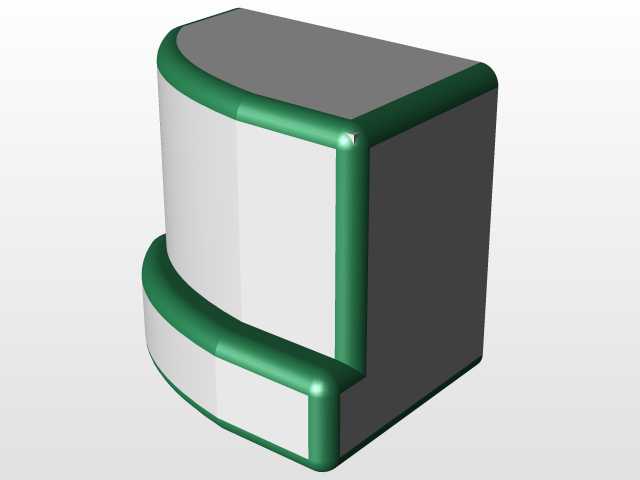

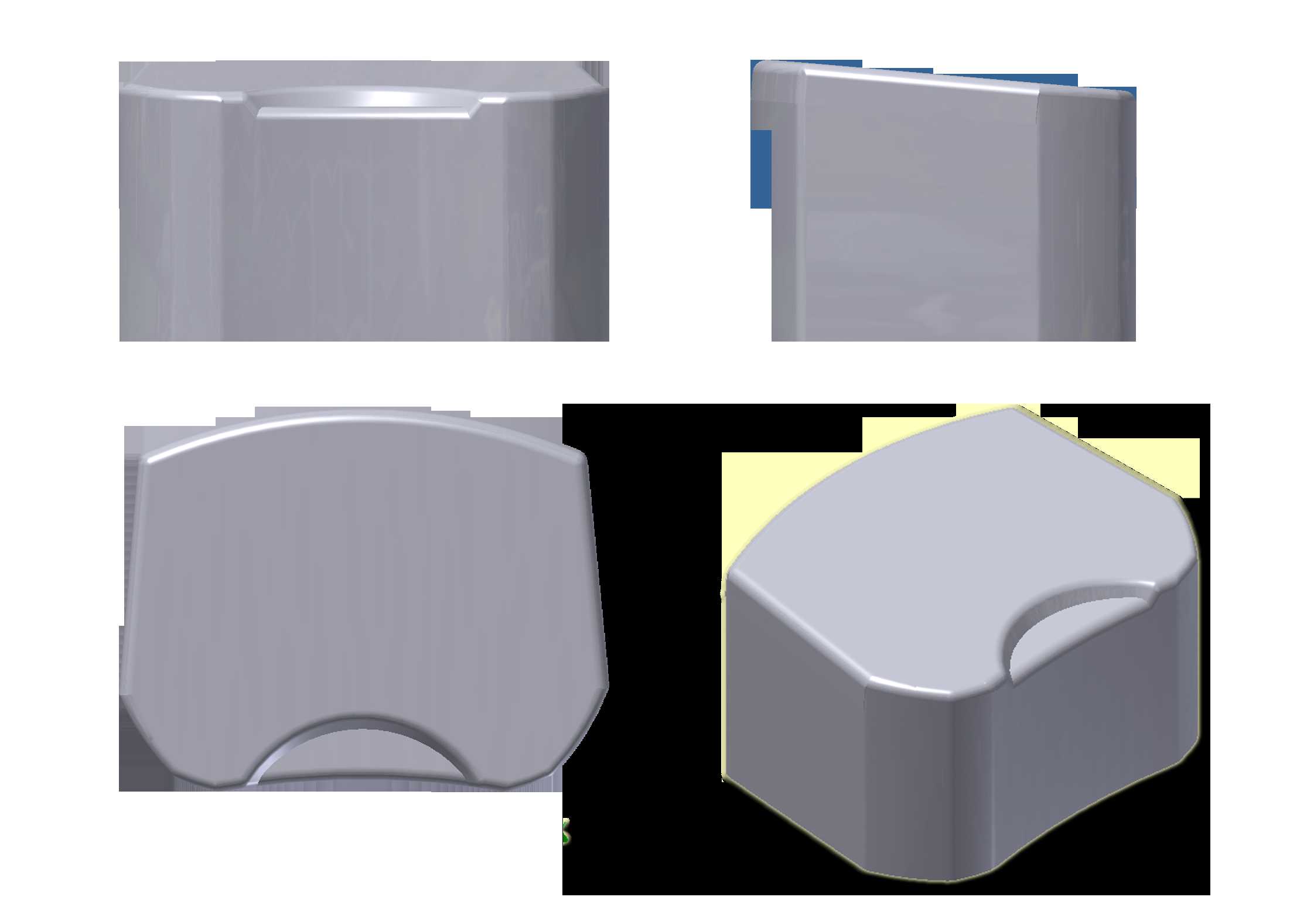

　　结构设计时，首先要明确被喷丸区域的工艺窗口。标记类喷丸不同于全覆盖强化，它要求边界清晰、位置稳定、表面粗糙度可控，因此防护件与工件之间的贴合间隙不能过大。模型中灰色主体可理解为工件或基座的占位体，绿色包覆层沿其棱线和曲面延伸，形成近形防护。近形设计的优势在于遮挡距离短，弹丸从喷嘴到达暴露区后，即使发生侧向散射，也会被相邻防护面快速截获；若采用远距离平板遮挡，弹丸在空气射流中的扩散角会放大，标记边缘容易出现虚边。

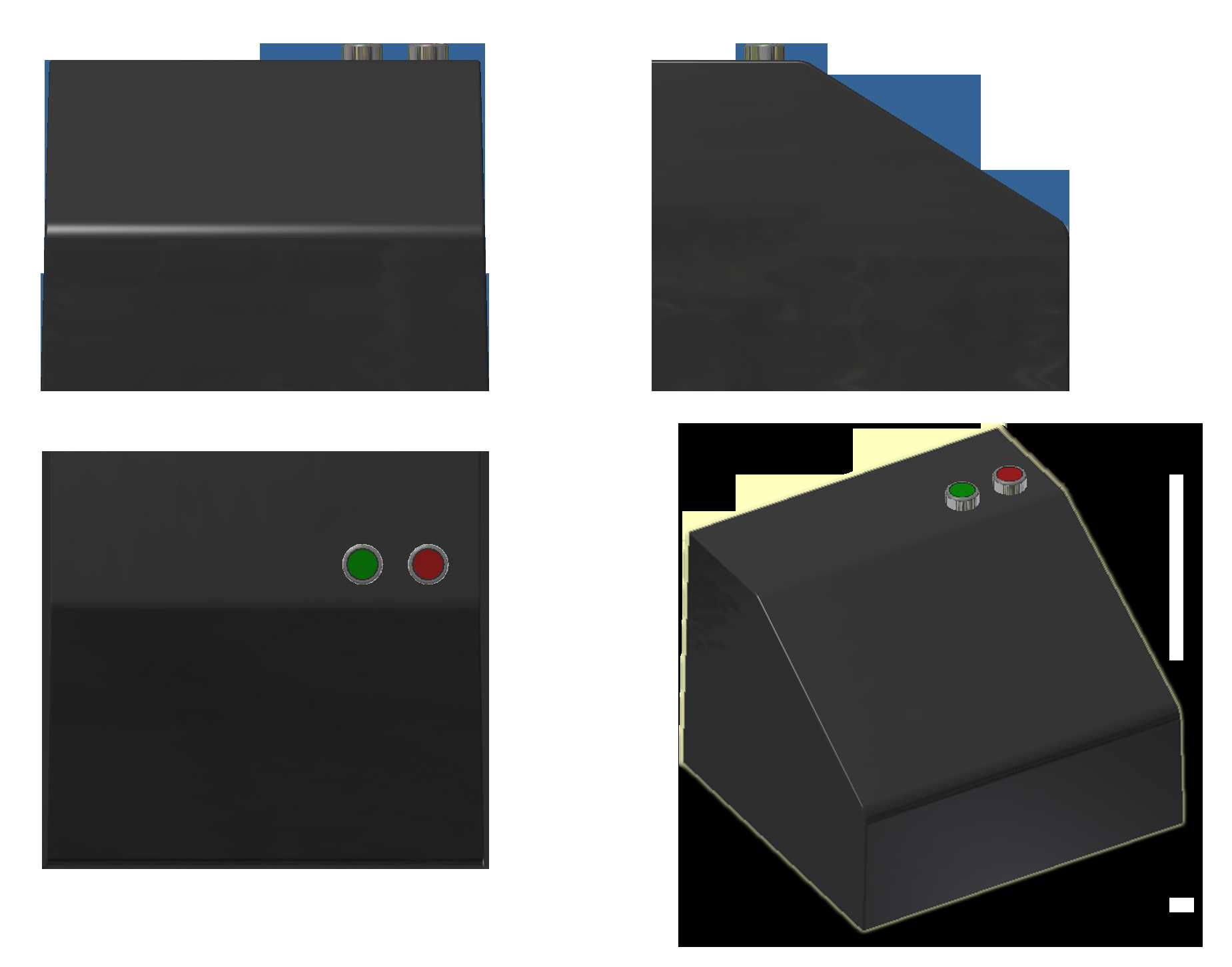

　　外形尺寸方面，该结构以紧凑包覆为原则，长度、宽度和高度均围绕工件轮廓建立，未设置多余外伸结构。安装边界主要集中在底面和侧立面：底面可承托在工作台或夹具定位面上，侧立面用于限制工件横向窜动，弧形端面则对应非喷丸区域的保护边界。工程落地时需要校核三个尺寸关系：一是防护边缘到目标标记区的距离，应保证弹丸主射流覆盖目标区而不被边缘剪切；二是包覆件内壁与工件非加工面的间隙，既要便于取放，又要控制弹丸钻入；三是顶部筋条与压爪或导向轮的空间关系，避免夹具闭合后与喷丸枪运动路径干涉。

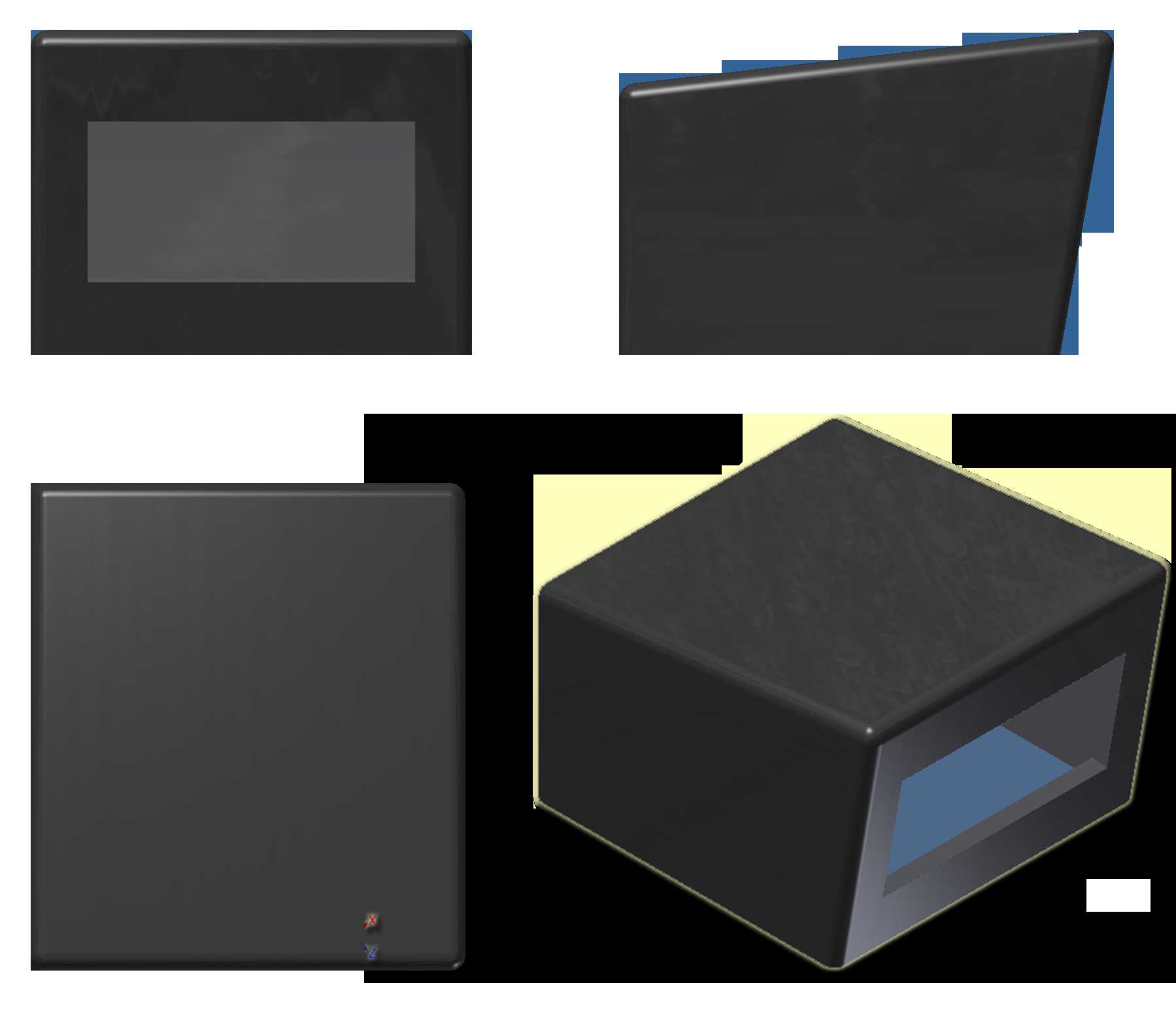

　　功能特性上，该结构把防护、定位和标记通道整合在同一零件中。防护功能依赖连续外轮廓和圆角过渡，减少弹丸直击薄弱边；定位功能依靠内形面与工件外形的配合，使每次装夹后的标记位置保持一致；标记通道则通过开放窗口或预设筋条间距形成，使弹丸流在目标区域形成可识别的点状或条状痕迹。对于需要批次追溯的通讯工具零部件，这种定点喷丸标记比油墨标识更耐磨损，也不会像激光刻字那样在局部产生热影响区。

　　建模思路上，曲面连续性和壁厚均匀性是关键。防护件在转角处采用圆角过渡，可以降低应力集中，也能减少弹丸长期冲击造成的局部崩裂。若后续投入加工，绿色包覆件可选用耐磨聚氨酯、尼龙或经过硬化处理的金属材料；面对玻璃丸、陶瓷丸等较轻介质，高分子护罩已有较好寿命，面对钢丸高速冲击，则应考虑可更换护板。模型中保留的块状基座便于在装配环境中检查干涉，也能直观看到防护件与工件棱线的包覆关系。

　　在实际选型时，还需结合喷嘴口径、喷射压力、弹丸粒径和输送方式调整开口宽度。喷丸压力越高，弹丸散射和反弹越明显，防护件边缘就应更贴近工件；若标记点要求细密，则窗口边缘需要提高耐磨等级，并在易损位置设计可换镶块。维护时，护罩内表面的弹丸冲刷痕迹可作为工艺验证依据：若磨损集中在目标窗口外侧，说明喷射角度偏大或护罩距离不当；若标记边缘模糊，则应检查贴合间隙和护罩变形。整体结构虽不复杂，但把表面处理工艺中的射流约束、工件定位和防护寿命集中体现出来，适合作为局部喷丸标记工位的结构方案参考。
