螺旋轨道自动排序振动碗给料装置

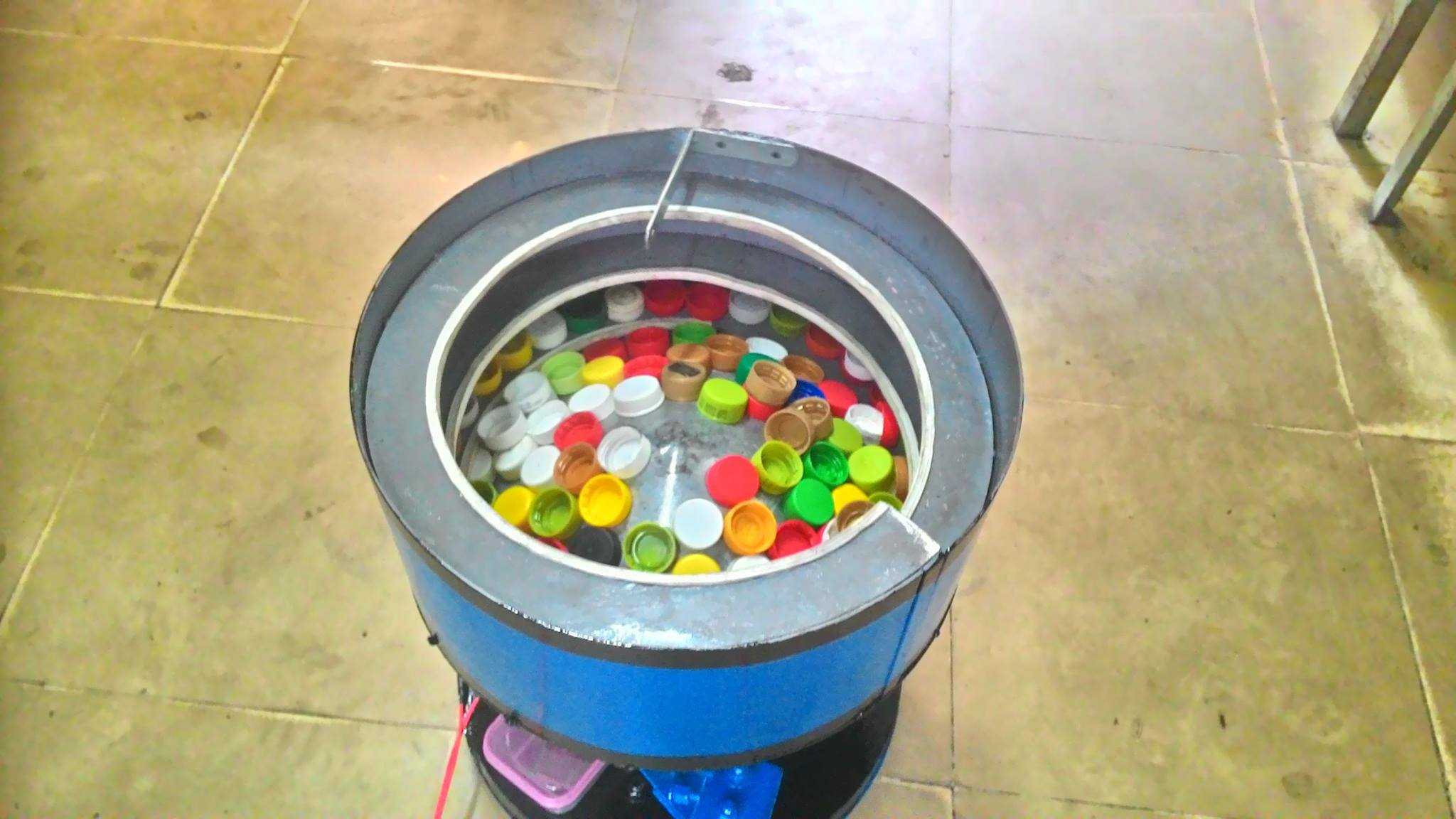

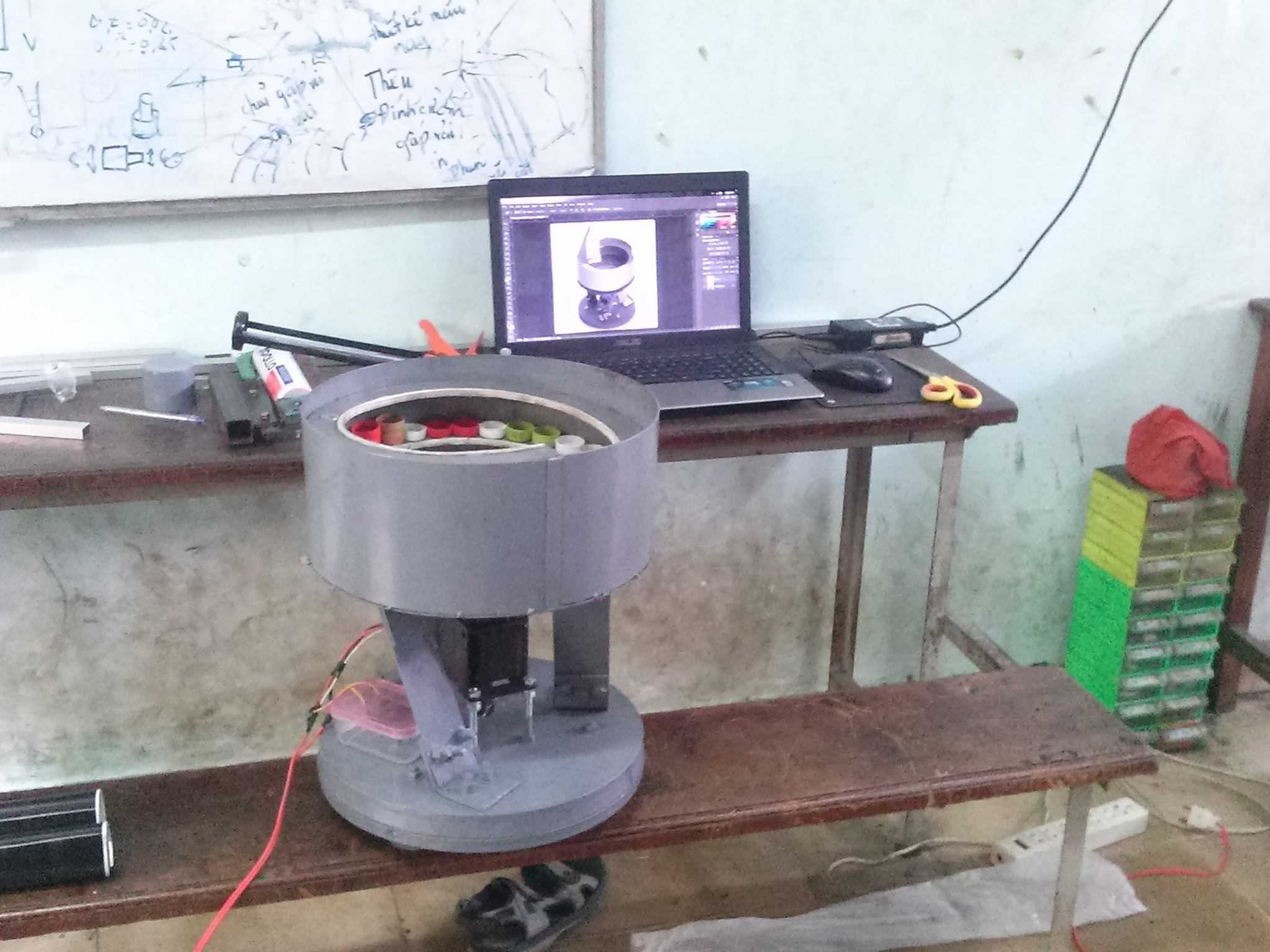

　　该装置面向小型离散零件的自动上料场景，核心结构为碗形料盘、内侧螺旋上升轨道、底部振动驱动单元以及出料衔接段。料盘内腔采用深碗式容料结构，能够在有限占地内容纳一定批量的螺钉、垫片、端子、塑料小件、冲压件或类似规则零件，减少人工频繁补料。设备工作时，底部振动源产生定向高频微幅振动，料盘内零件沿螺旋轨道逐步爬升，并在轨道宽度、挡边、缺口、导向槽等结构约束下完成姿态筛选；姿态不符合要求的零件会在爬升过程中回落至盘底重新参与排序，符合方向的零件则沿轨道连续进入出料口。

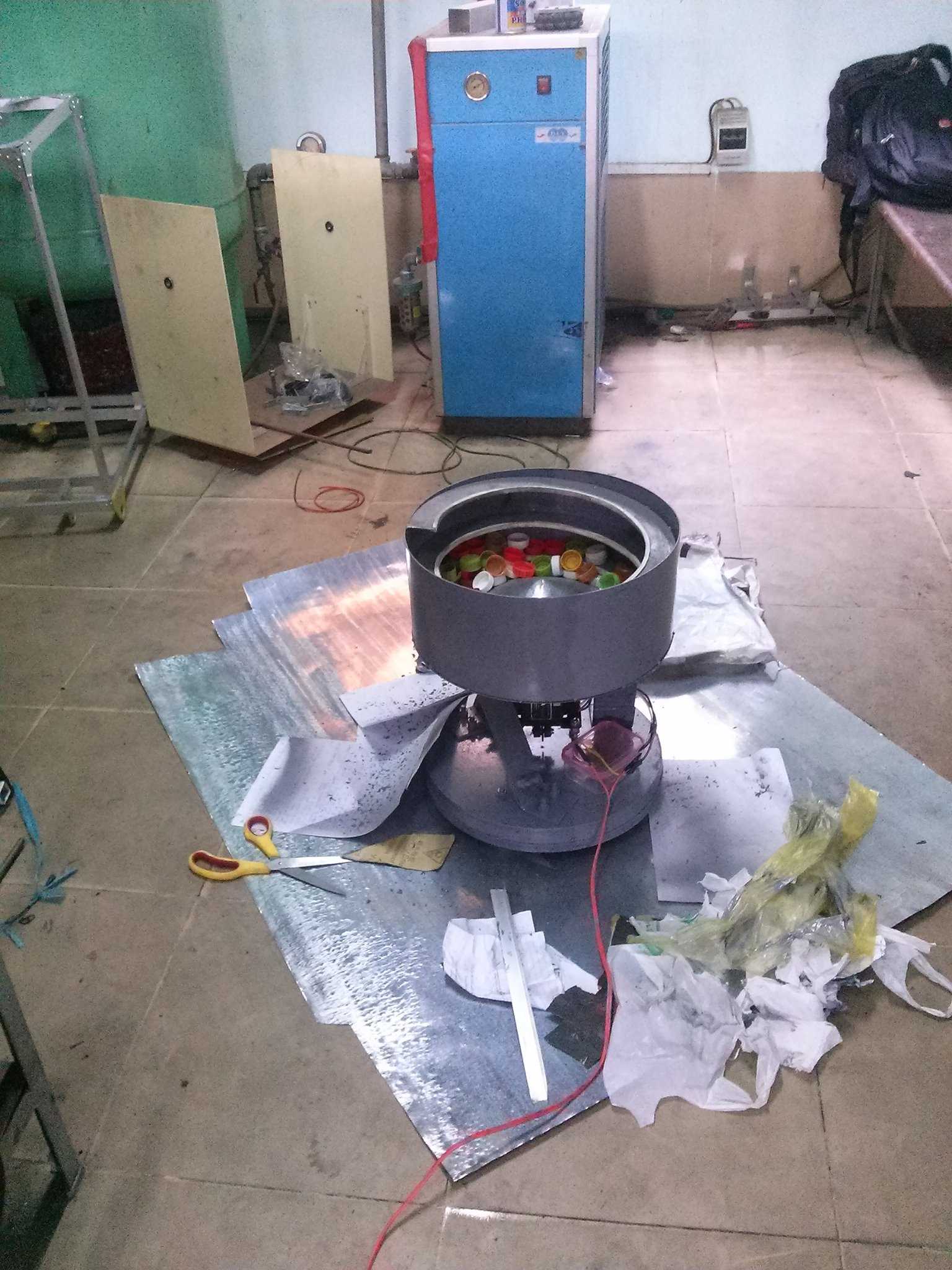

　　从实际产线布置看，这类振动碗给料装置常布置在装配工位、检测工位、包装工位或专机进料端之前，作为整线供料的前端单元。它可以与直振送料槽、分料机构、机械手、视觉检测、计数包装机构衔接，使杂乱堆放的零件转变为单列、定向、节拍稳定的物料流。对于电子元件、五金紧固件、小塑胶件、医疗小件、文具配件等批量加工产品，振动送料能够替代人工逐件摆放，降低重复取放动作对节拍和一致性的影响。

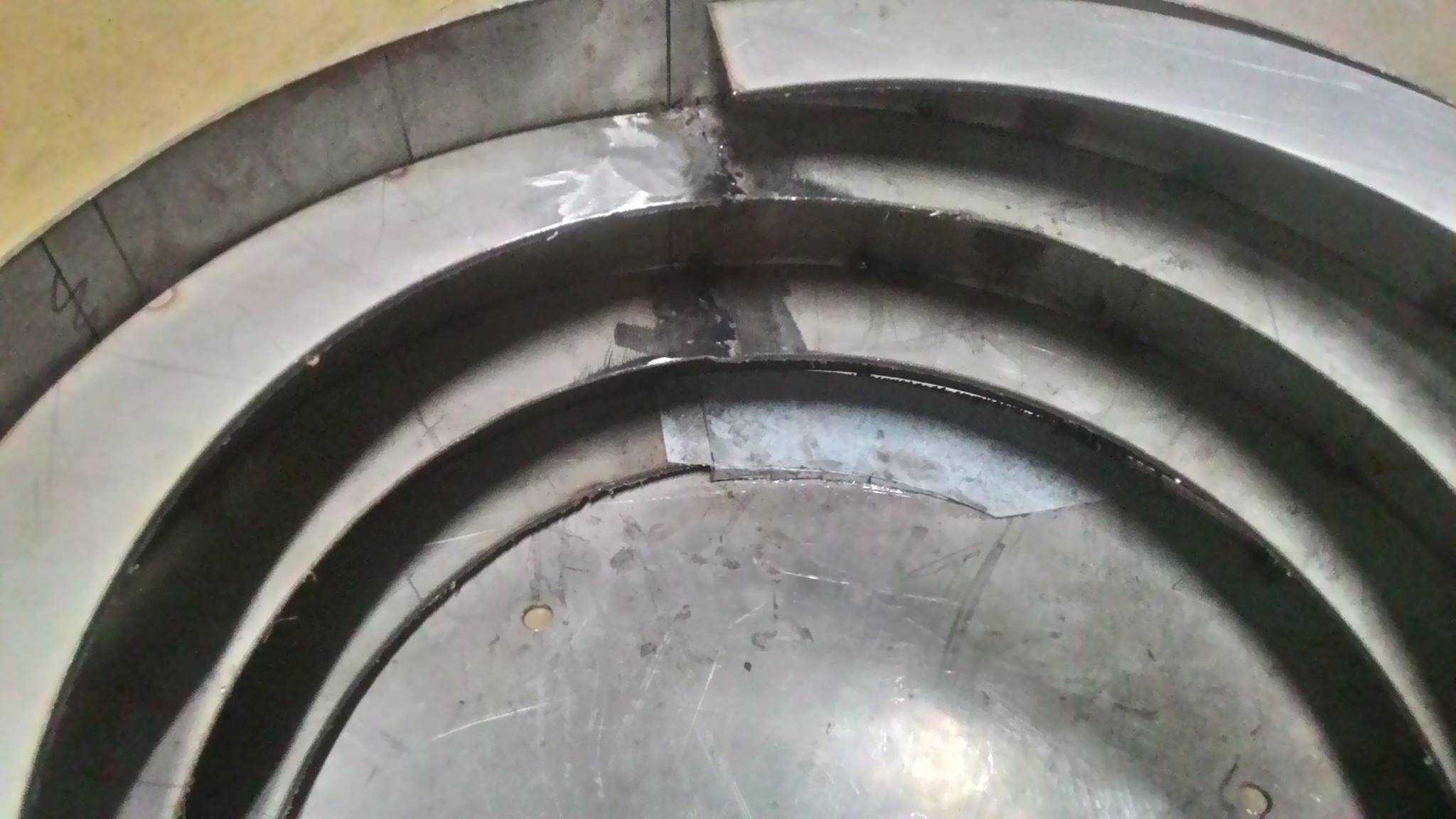

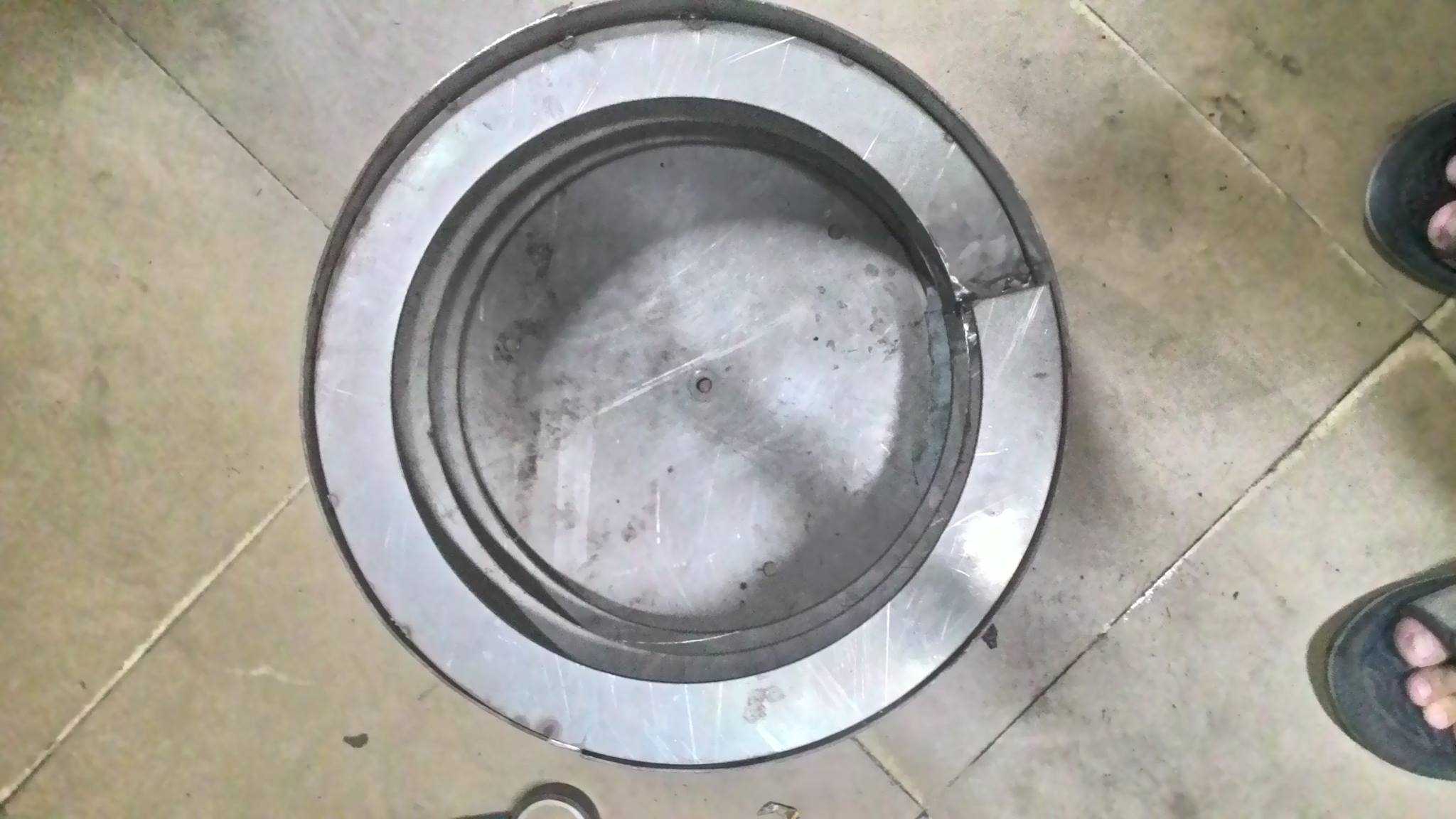

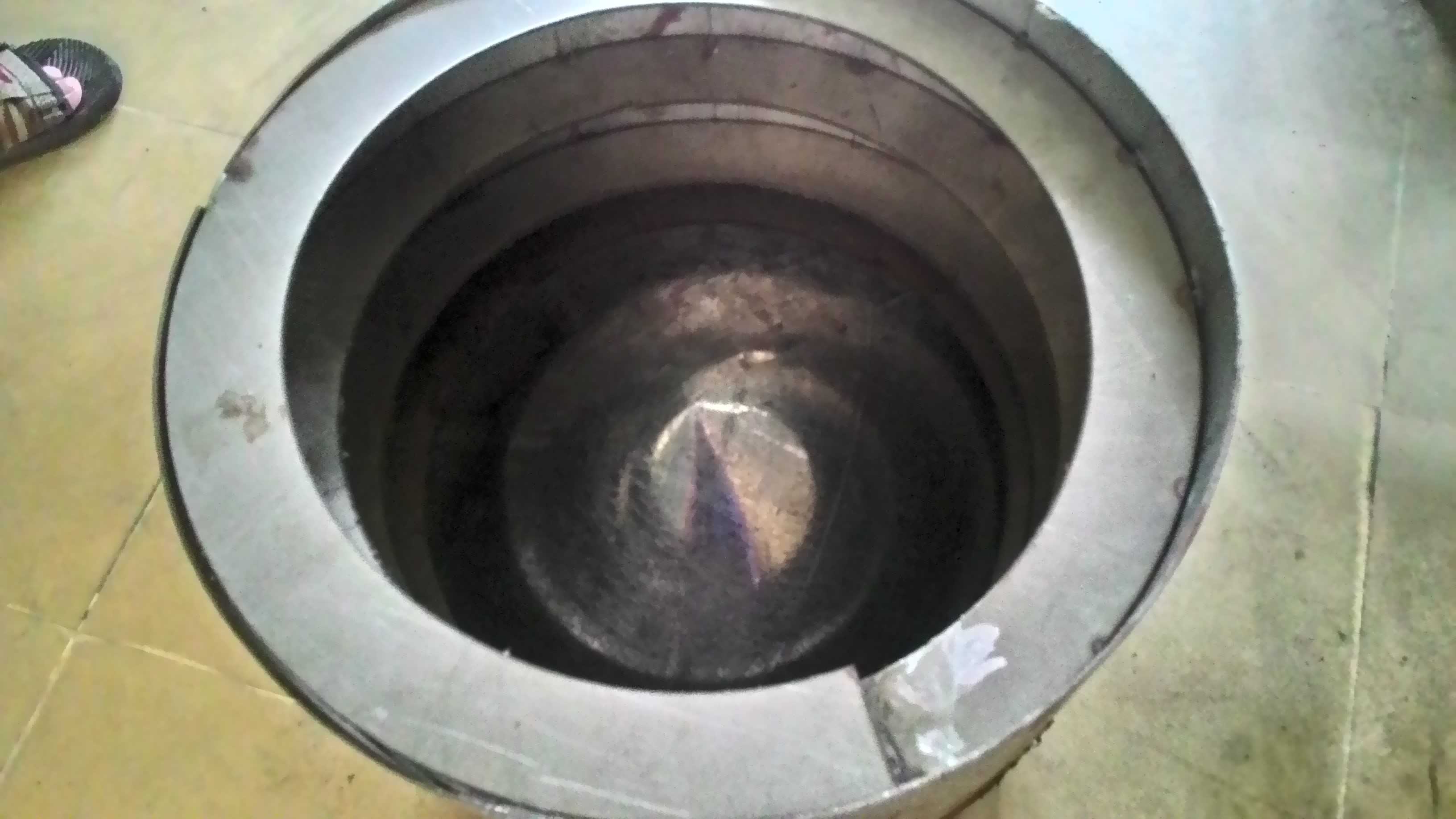

　　结构设计的重点不在外形复杂程度，而在料道几何与零件姿态之间的匹配。碗体内壁螺旋轨道需要根据目标零件的长宽高、重心位置、对称特征和易卡滞点确定升角、轨宽、护栏高度及回料缺口。轨道升角过大会造成零件爬升无力或回料过多，升角过小则容易出现叠料、挤料和排序效率下降。轨宽通常围绕零件稳定通过姿态设置，既要保证正确姿态零件顺畅前行，也要让倒置、横置、重叠零件失去支撑而落回盘内。对于带方向性的零件，可在轨道上增加挡条、压条、倒角、吹气口或剔除缺口，使错误姿态在振动推进中被自然分离。

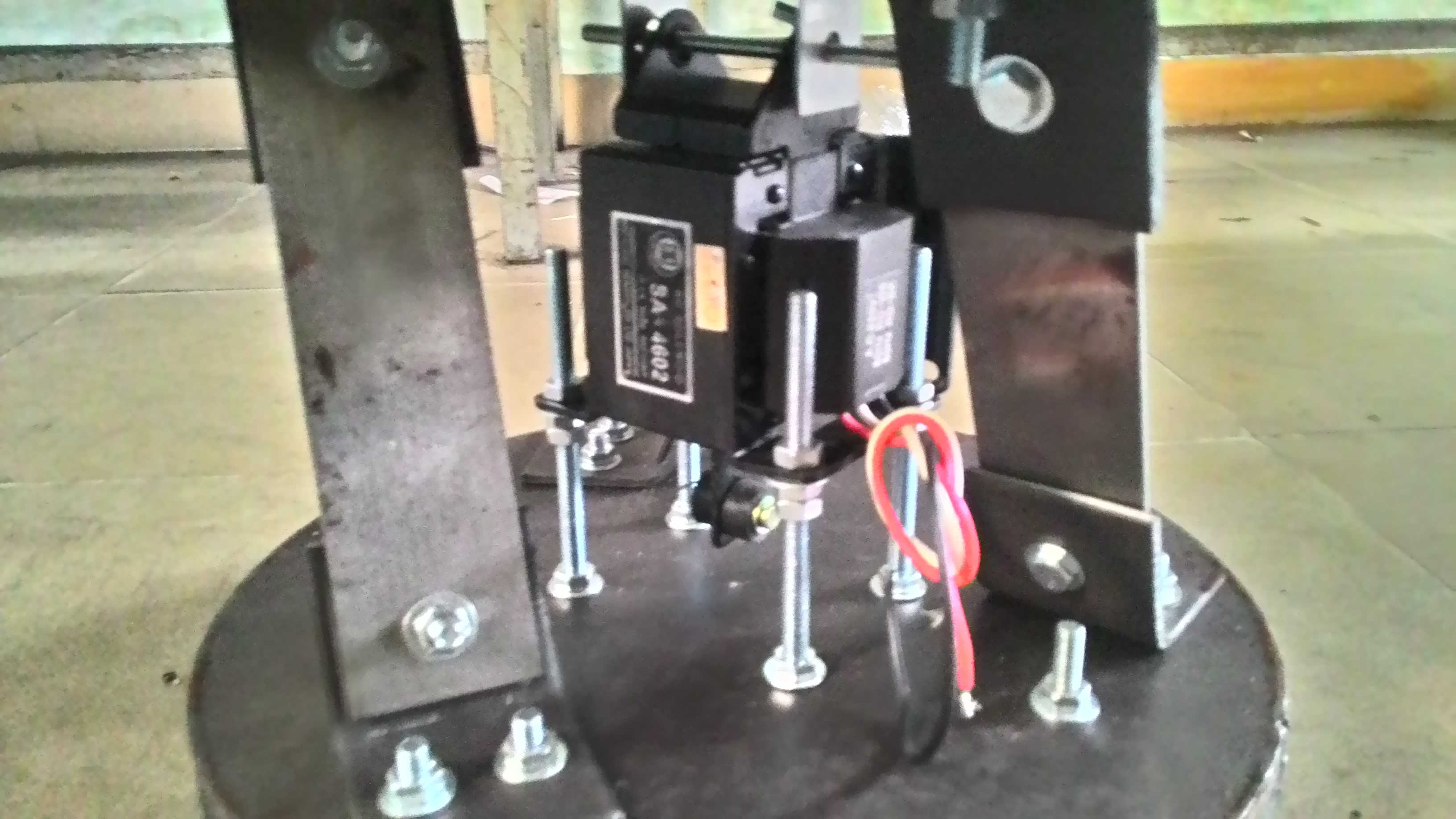

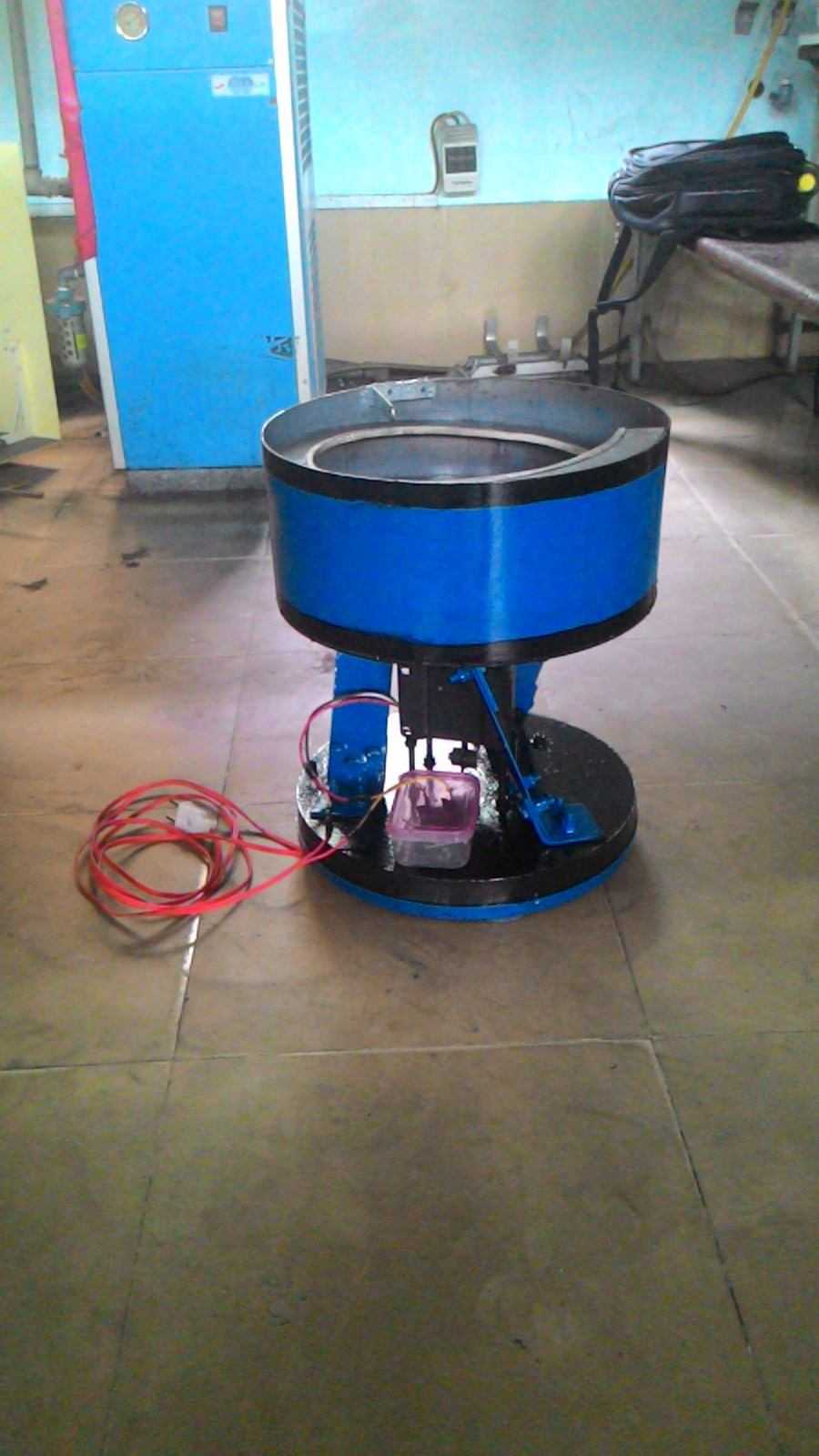

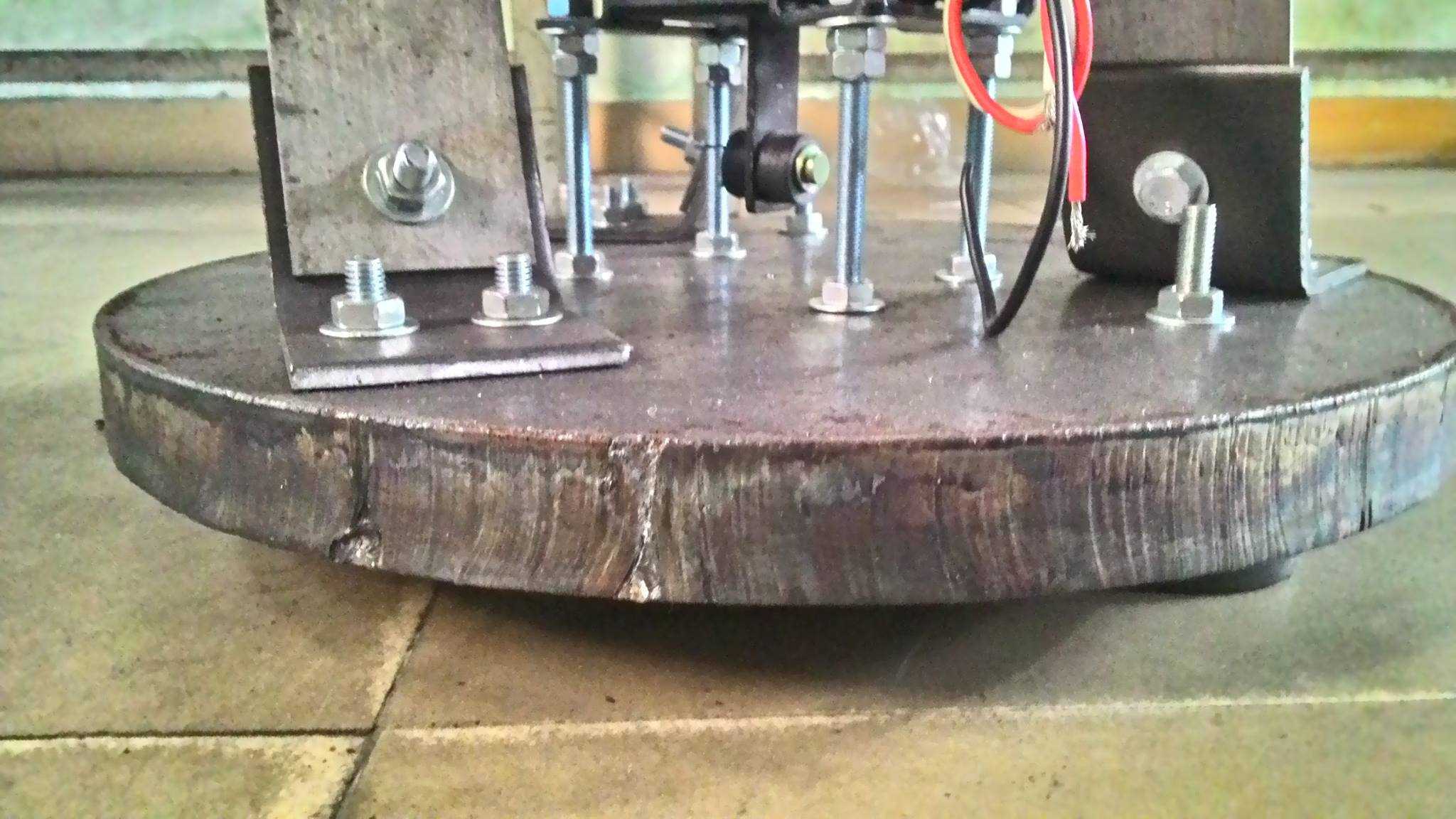

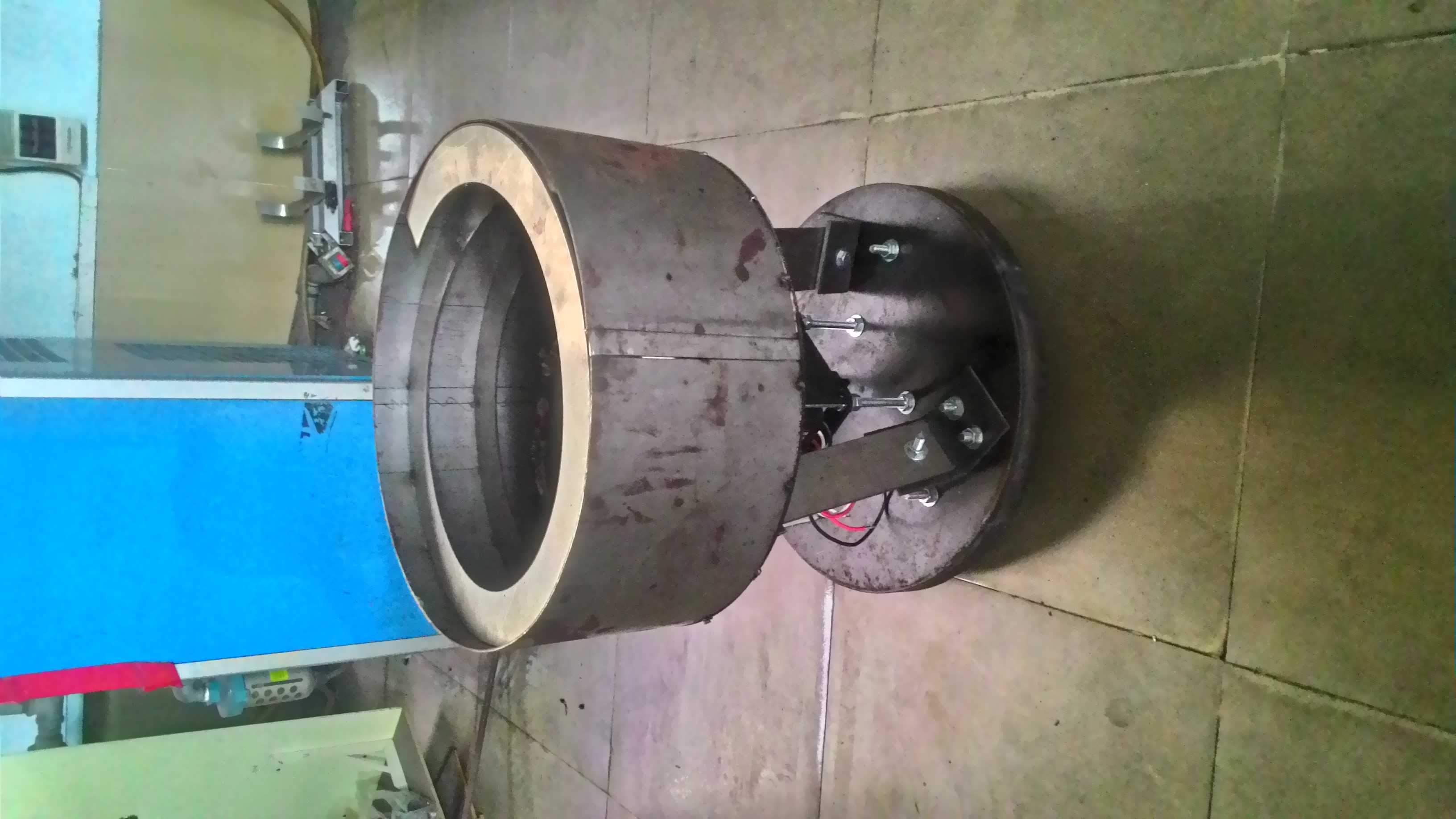

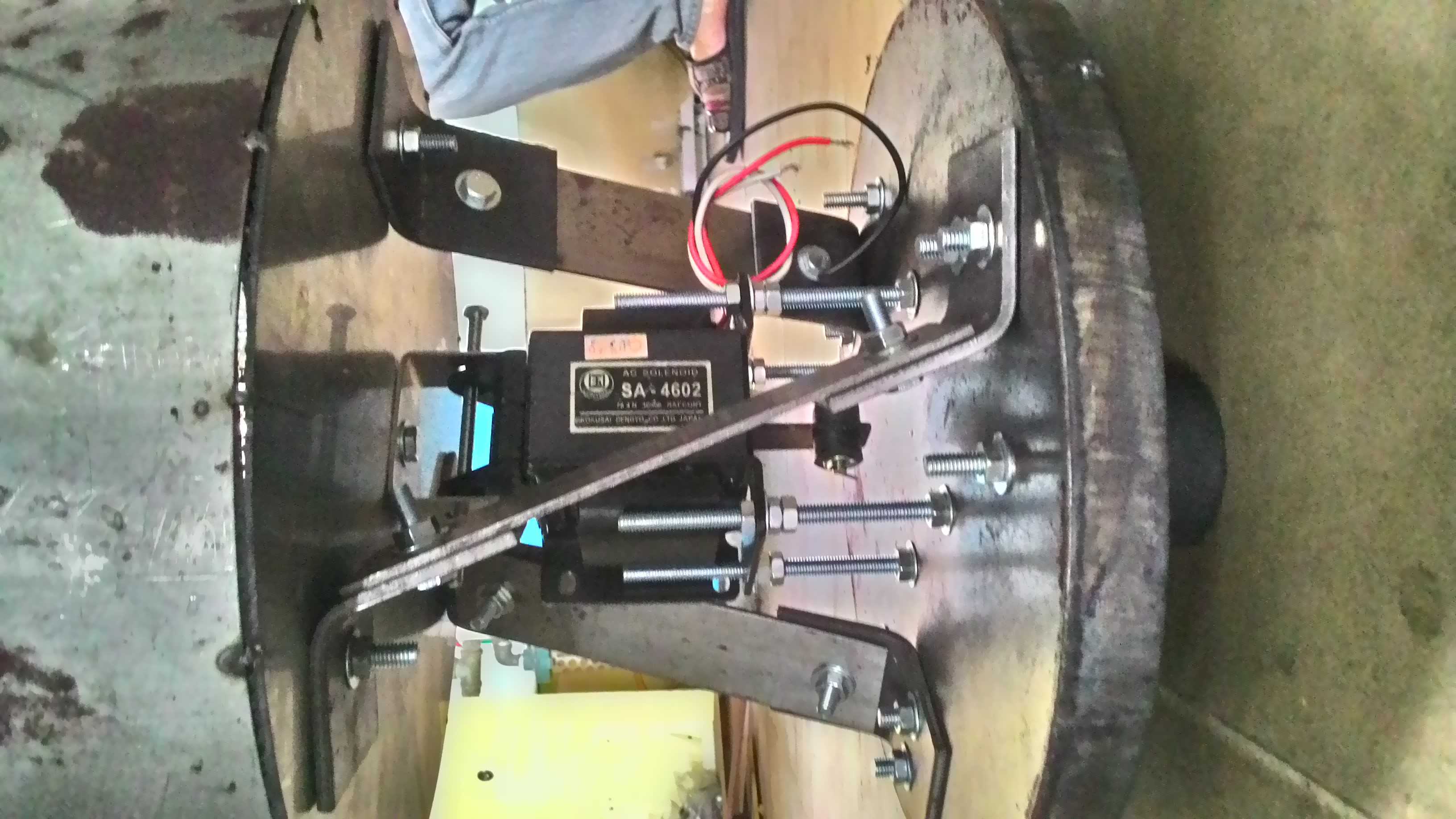

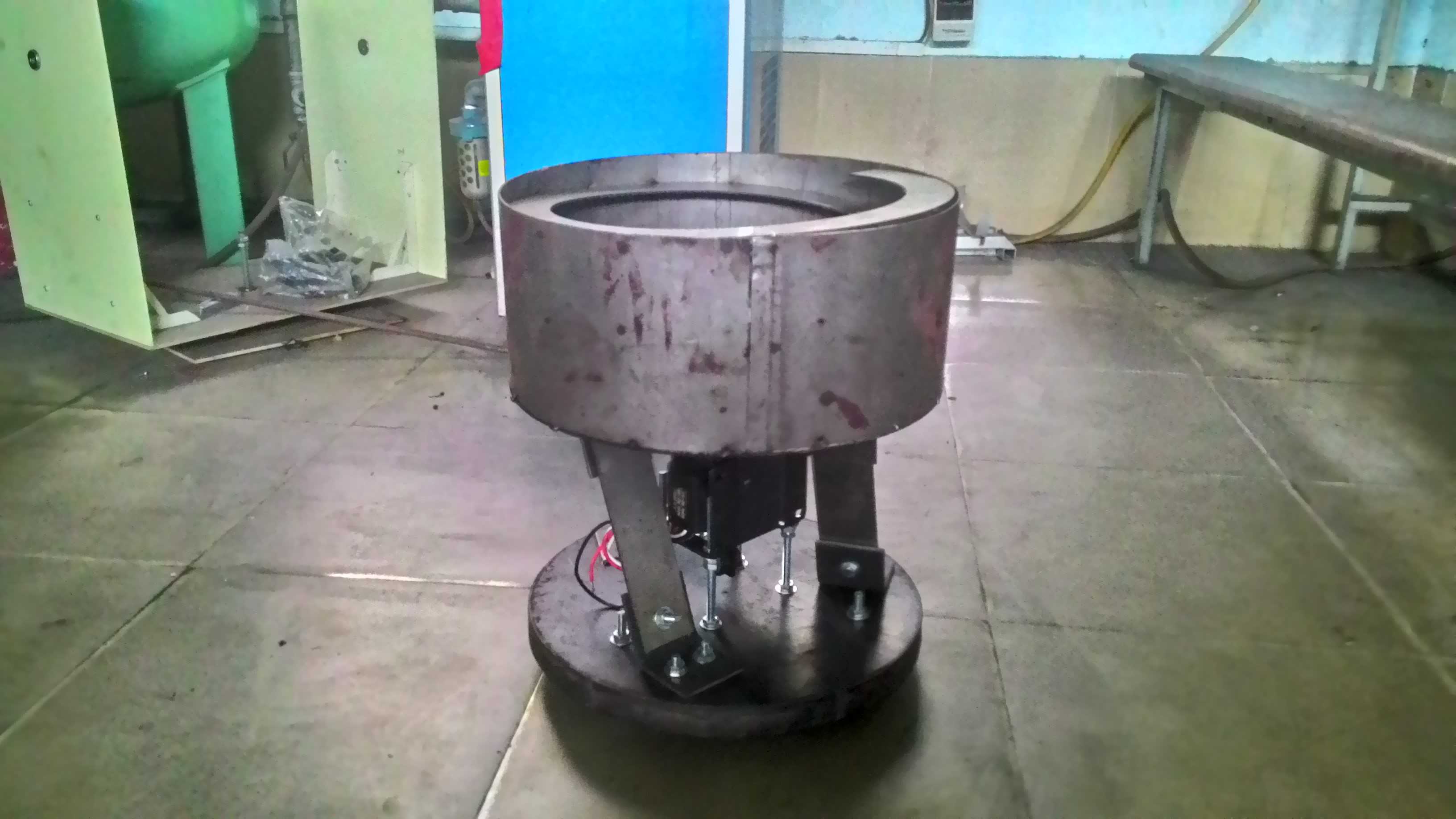

　　碗体外形呈圆形深盘结构，外侧轮廓相对规整，便于在机架台面上居中安装。底部需要预留振动底座、减振脚垫、电控接线和出料槽对接空间。安装边界上，料盘直径、整机高度和出料口高度应与后续设备保持一致；出料端不宜悬空过长，否则轨道末端振动传递衰减，可能引起零件堆积。设备四周应保留补料、清理和换型维护空间，尤其是盘体上方不宜被其它机构完全遮挡，以便快速清除卡料和更换料道附件。

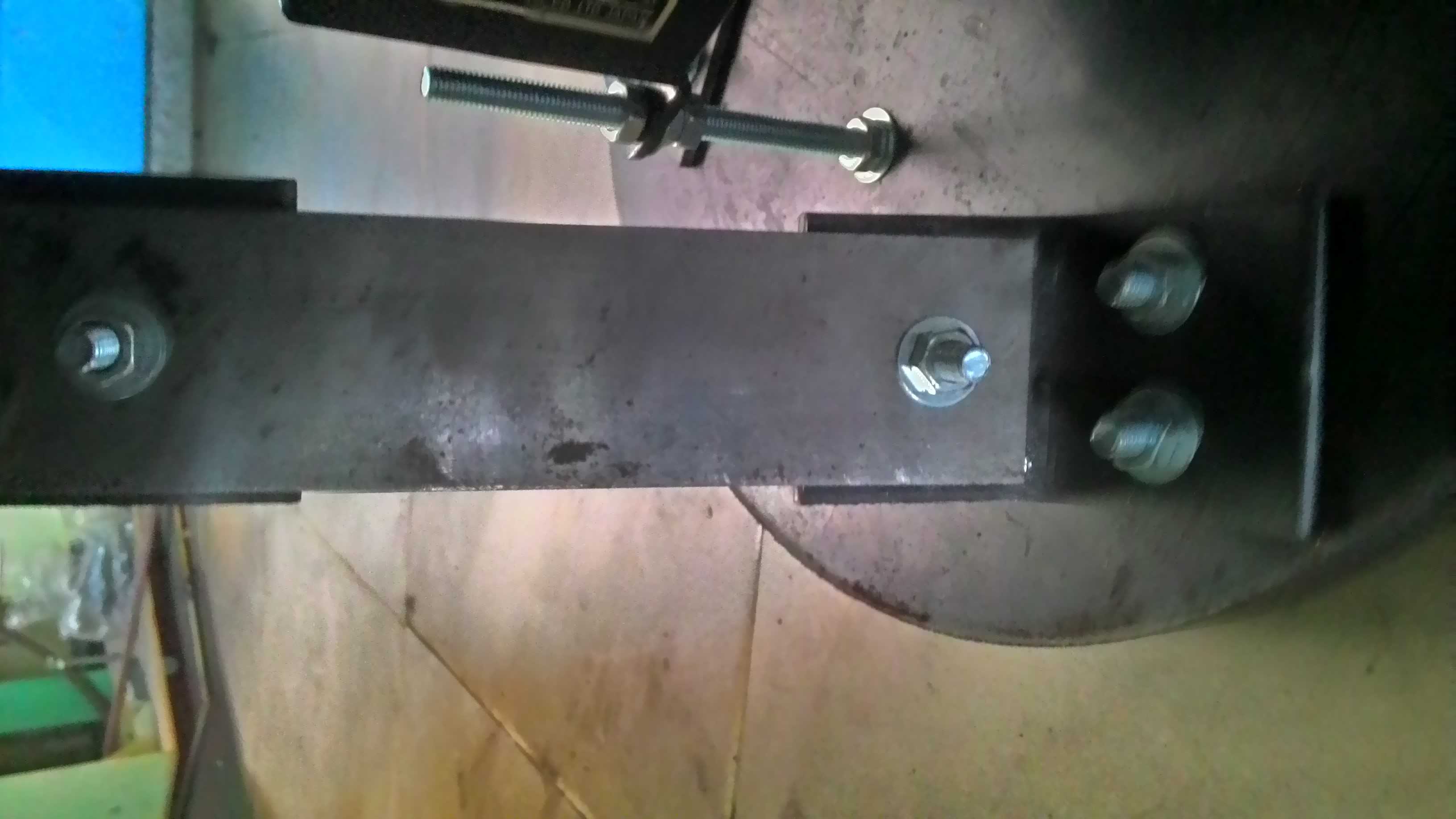

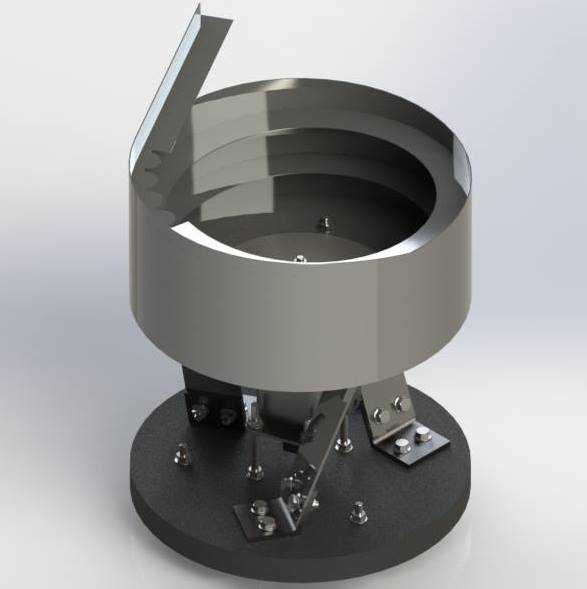

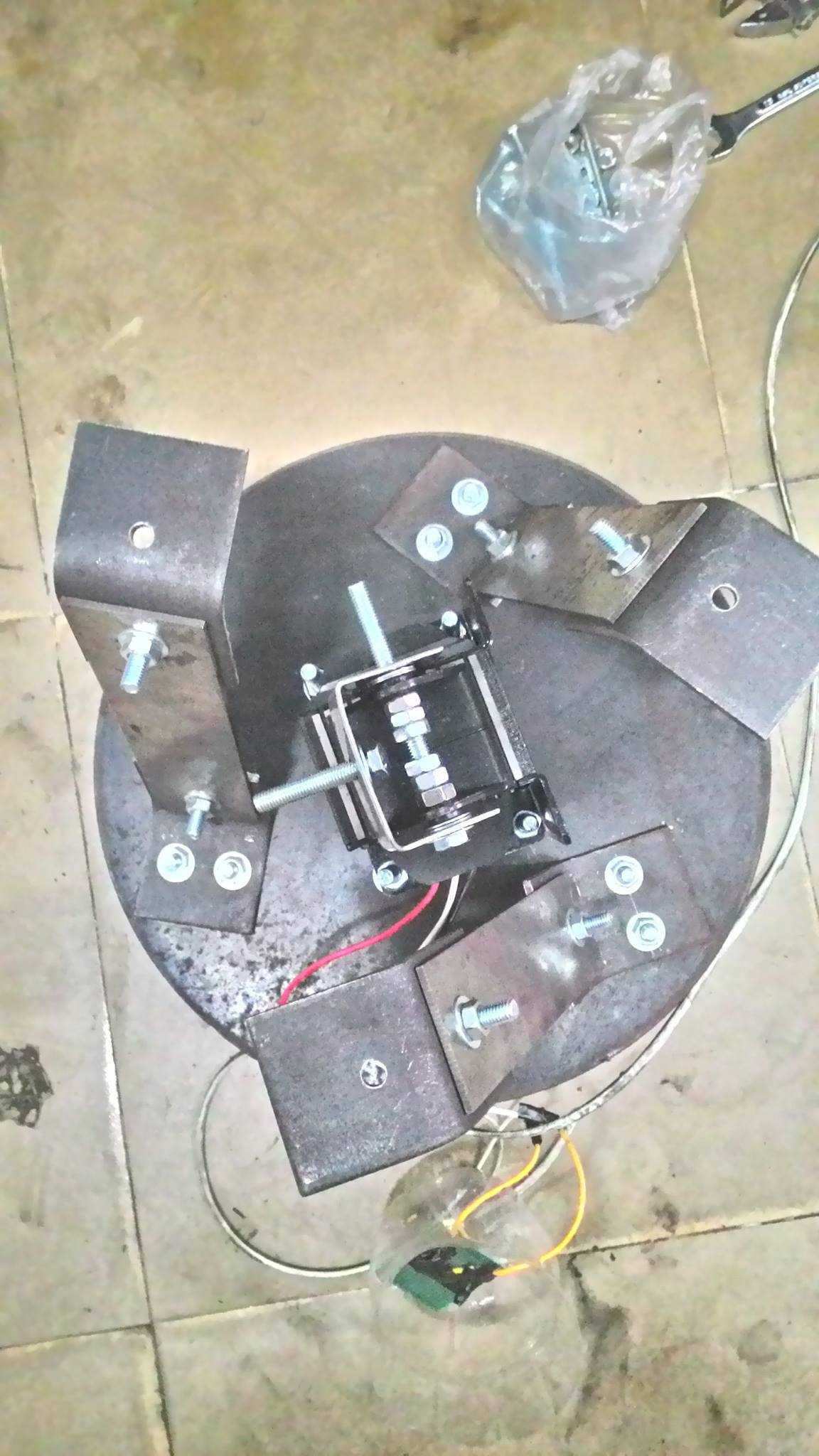

　　建模时需要重点表达碗体内腔的螺旋曲面、轨道厚度、盘壁过渡圆角、底部安装法兰以及出料口切线方向。碗体壁厚和盘底加强过渡不能忽略，因为振动工况下结构刚性会影响送料稳定性；薄壁大面积区域若缺少合理过渡，可能在长期振动中产生噪声放大或局部疲劳。底部连接面应体现与振动底座的配合关系，包括安装孔位、定位圆面、支承边界和减振元件位置。出料段应按实际送料方向建模，保证轨道末端与外部直振或分料机构处于同一物料高度。

　　在功能特性上，该装置并不承担零件加工，而是完成物料整理、定向、输送和节拍供给。它的优势在于结构紧凑、供料连续、对小型规则零件适应性强；局限则在于针对单一零件的专用性较强，当零件尺寸、形状或表面状态变化较大时，螺旋轨道和筛选结构往往需要重新调整。设计初期应先明确目标零件的姿态种类、允许通过间隙、最大储料量和单位时间供料数，再反推碗盘直径、轨道圈数、振动参数和出料形式。

　　对于多品种小批量产线，可将碗体、轨道附件和底座连接接口进行模块化处理，使料盘更换、出料方向调整和机位复用更加方便。对于高速工位，则需要在出料口后设置缓存或分料结构，避免振动盘连续供料与下游间歇动作之间产生压料。整体来看，该三维结构完整呈现了振动送料设备从储料、排序、定向到出料的关键路径，可用于自动化上料机构方案校核、产线布局干涉检查以及非标专机前期设计沟通。
