金属板拼装吉普创意钣金结构设计

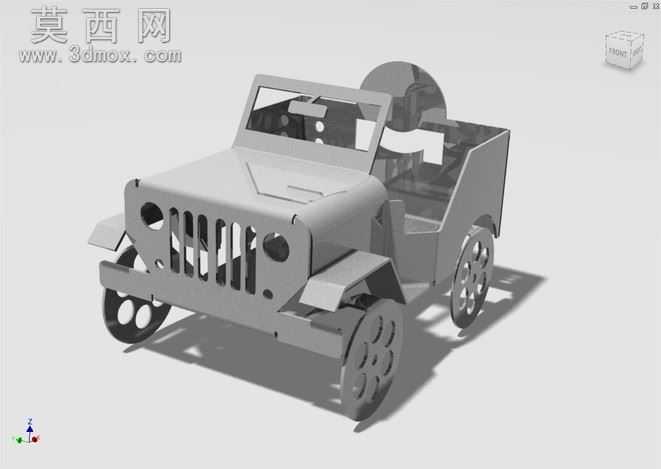

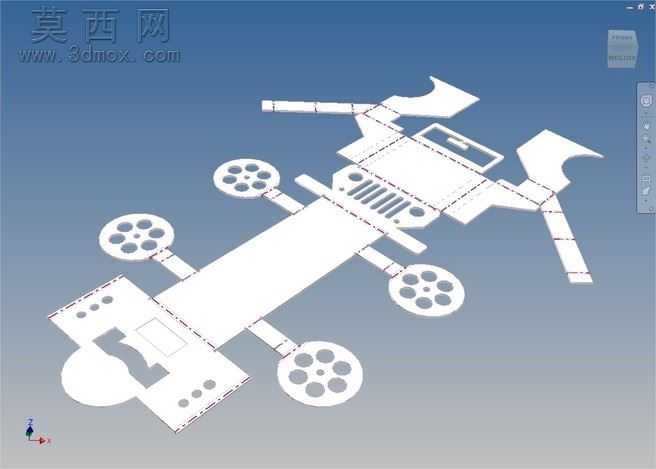

本作品为金属板材质的拼装式吉普车创意设计，整体采用钣金展开拼接的设计思路，将经典吉普车型的外观特征拆解为可通过平面板材裁切、弯折完成装配的独立构件，无需复杂的曲面成型工艺，即可通过金属板材的加工实现整车造型的还原。建模过程中首先对经典吉普的整车比例进行提炼，保留了标志性的七孔进气格栅、开放式座舱、外露式轮拱、后置备胎等核心识别元素，同时对所有曲面结构进行平面化转译，将原本的弧面外壳拆解为多块可通过折弯工艺成型的钣金件，每一块构件都预留了精准的拼接卡口与定位折边，确保拼装时各部件能够精准对位，无需额外粘接或焊接即可完成整车的组装固定。材质设定上采用哑光金属质感，还原金属板材裁切后的原生质感，渲染过程中通过光影调整突出钣金件的折边棱角与拼接缝隙，清晰展现每一块构件的轮廓与装配关系，同时通过阴影效果呈现整车拼装完成后的立体形态，直观体现平面板材到立体整车的成型逻辑。结构设计上充分考虑金属板材的加工特性，所有构件均采用无复杂曲面的平面展开设计，适配激光切割、数控冲裁等常规钣金加工工艺，构件之间的连接采用插装式卡口设计，折边角度经过反复校准，确保拼装后整车结构稳固，车轮部分同样采用金属板裁切拼接结构，还原经典轮毂的造型特征，同时预留转动间隙，实现车轮的可动功能。设计过程中对整车的装配逻辑进行了反复推演，将整车拆解为车身侧围、前脸格栅、座舱底板、轮拱护板、车轮组件、备胎构件等多个独立模块，每个模块的展开图都经过尺寸校验，确保弯折后各模块的拼接尺寸完全匹配，既还原了经典吉普的硬朗外观风格，又充分发挥了金属板材易裁切、易弯折的加工特性，是兼具造型还原度与工艺可行性的创意钣金拼装设计，适合作为金属工艺DIY、文创摆件开发的设计参考，也为平面板材到立体造型的转化设计提供了清晰的实现思路。
