冲压成型方形金属承托料盘结构

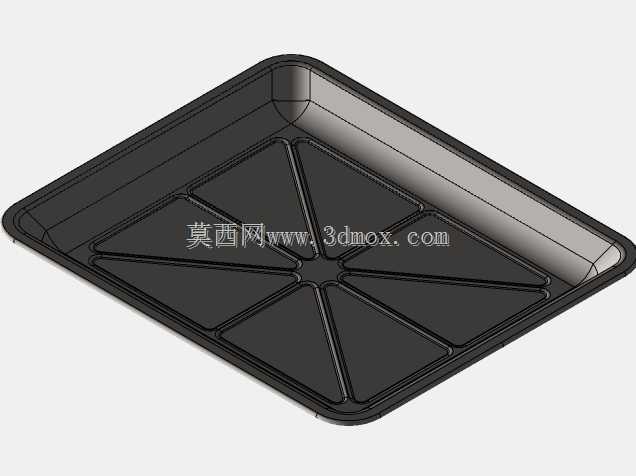

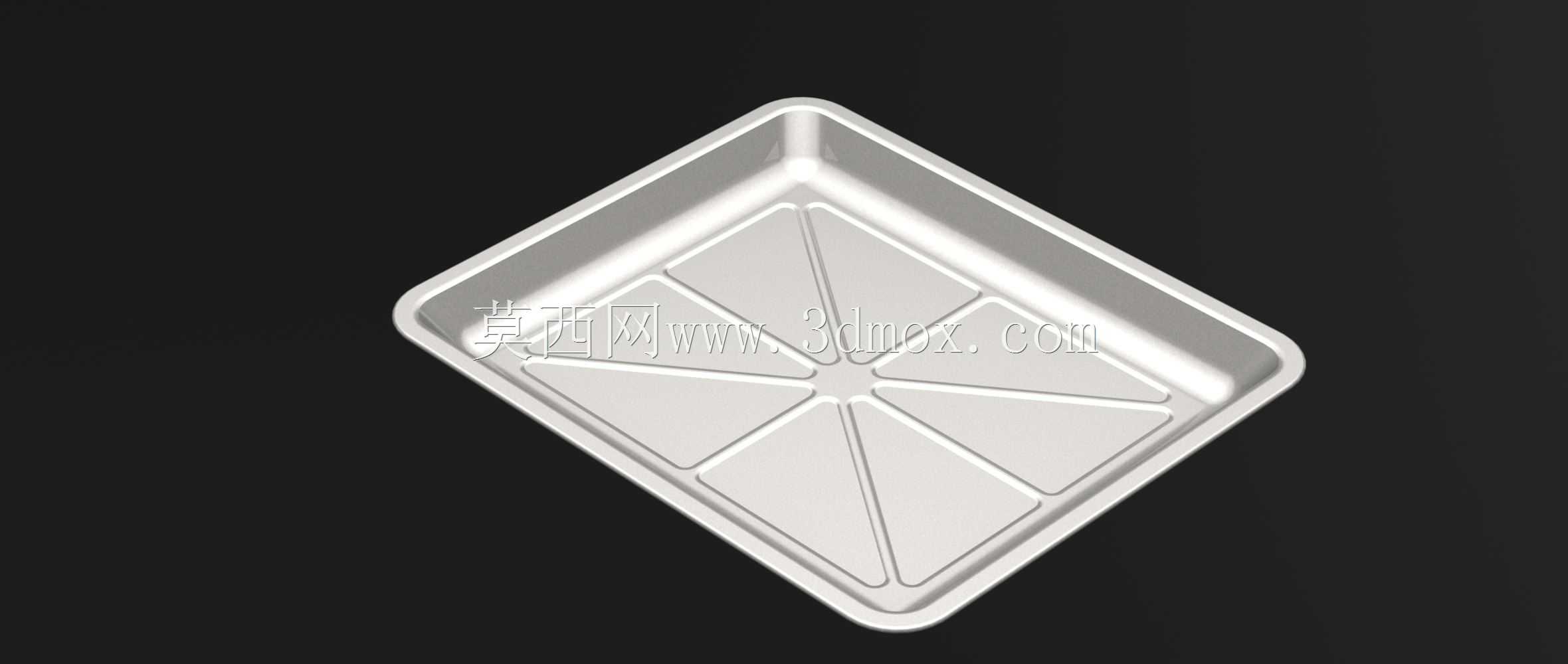

日常生产场景里，这类方形金属托盘的应用覆盖了多个作业环节，生产线上可作为工序间工件周转的承载体，仓储环节可用来规整存放小型五金零件、加工半成品，餐饮后厨的标准化作业中也能作为食材承托、物料转运的载体，甚至实验室的样品规整存放也会用到同结构的金属承托件。从结构设计来看，该托盘采用一体冲压成型工艺，整体为方形敞口结构，四周设置向上翻折的围边，围边转角处做圆弧过渡处理，既避免了直角位置的应力集中问题，也能防止承托物料时出现边角卡滞、刮蹭操作人员手部的情况。托盘底部设计了米字形的加强筋结构，这些加强筋通过冲压直接在板材上压出凸起，不需要额外焊接加强件，在不增加板材厚度的前提下大幅提升了盘底的结构刚性，当托盘承载较重物料时，盘底不会出现明显的下凹变形，长期使用也能保持盘面的平整度。设计过程中需要重点控制围边的高度与翻边角度，围边高度过低会导致物料转运过程中容易滑落，过高则会浪费板材、增加整体重量，同时也会提升堆叠存放时的空间占用率；翻边位置做了卷边处理，消除板材剪切后的锋利毛边，提升使用过程中的安全性。托盘的外形尺寸适配常规的周转箱、仓储货架层板尺寸，能够直接嵌入标准尺寸的周转箱内使用，也可以整齐码放在货架层板上，多个托盘堆叠时，底部的加强筋凸起能够嵌入下方托盘的内腔，不会出现堆叠滑移的问题，大幅提升仓储时的空间利用率。安装与使用边界方面，该托盘不需要额外的固定连接件，可直接放置在平面台架、货架层板、输送线台面上使用，盘面的平整度公差控制在合理范围内，放置在水平面上不会出现晃动、倾斜的问题；盘面采用光滑的金属表面处理，不容易积存污渍，清理时直接擦拭即可，适配生产车间、仓储、商用后厨等多种需要定期清洁的使用场景。结构设计时还考虑了冲压工艺的成型可行性，所有转角位置的圆角半径都匹配常规冲压模具的参数，不需要开发特殊成型刀具，能够有效降低生产制造成本，适合批量加工生产。
