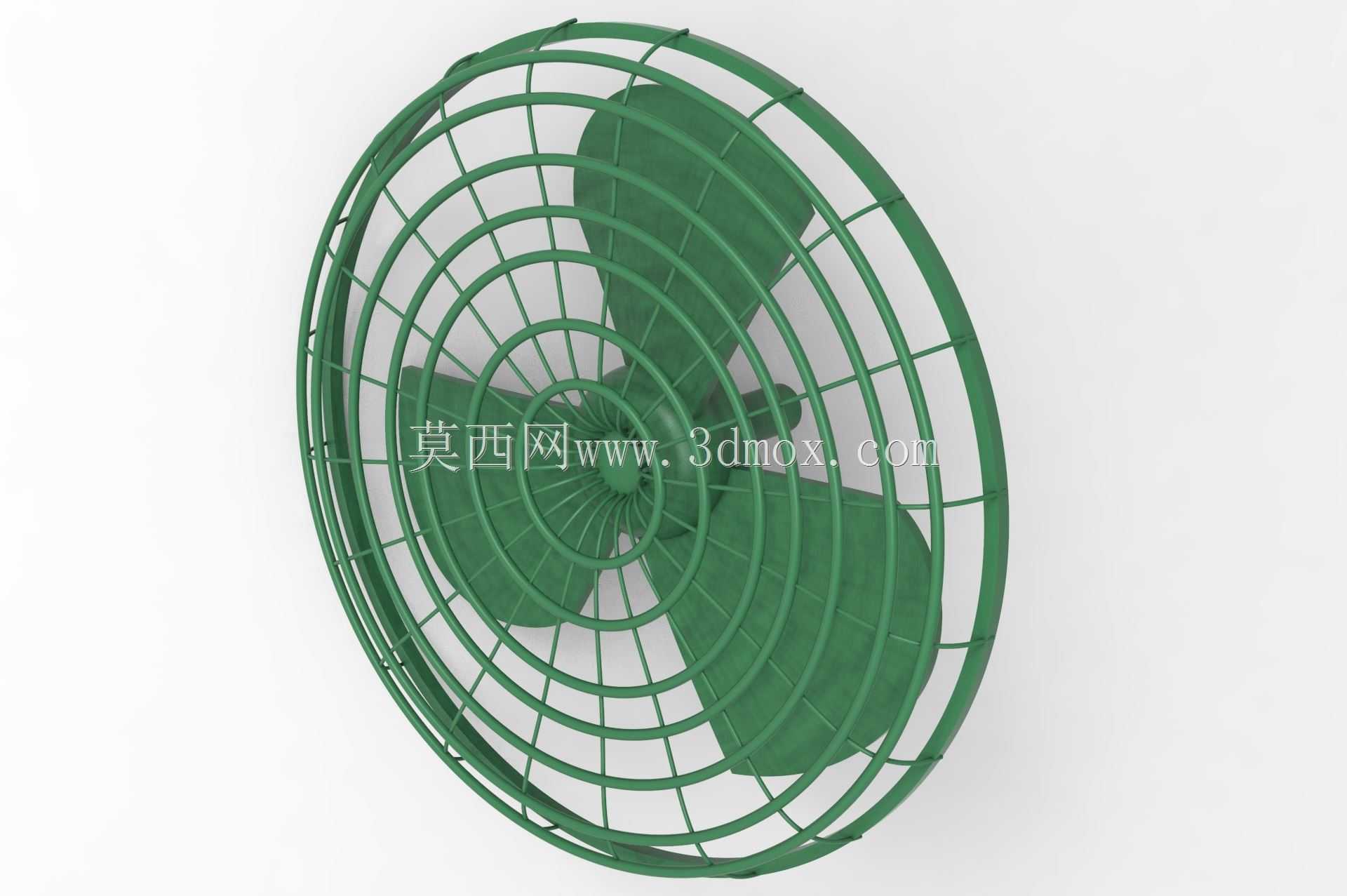

工业防护网三叶轴流通风扇结构设计

这款轴流通风扇的设计首先围绕狭小空间的通风散热需求展开，在工业控制柜、小型设备舱、工位局部通风这类场景中，安装空间往往受限，因此整体采用同轴圆形布局，外廓为等直径圆形防护网结构，安装时可直接适配圆形预留开孔，也可通过配套法兰支架固定在平面壁板上，安装边界预留的螺栓孔位沿防护网外圈均匀分布，适配常规的M6固定螺栓，安装后整体突出安装面的厚度控制在较小范围，不会额外占用过多舱内或工位空间。

从功能特性来看，三叶式扇叶的曲面弧度经过气流导向优化，转动时可形成稳定的轴向气流，相比多叶小扇叶结构，三叶设计在相同转速下能获得更大的送风距离，同时转动时的动平衡更容易调校，运行过程中的振动幅度更小，适合长时间连续运行的工况。外围的环形防护网采用同心圆环加径向辐条的结构，辐条与圆环的连接点做了圆弧过渡处理，既避免了尖锐边角带来的安装划伤风险，也能保证防护网的整体结构强度，即使受到轻微外力碰撞也不会发生形变触碰扇叶，同时网格间隙控制在安全范围内，可防止操作人员手指误触转动部件，满足工业设备的安全防护要求。

设计过程中优先考虑了部件的装配合理性，扇叶与中心驱动轴的连接采用标准的轴孔配合加键槽定位结构，可适配常规的单相小型驱动电机，不需要额外定制转接部件，后期维护更换时拆卸便捷。防护网的中心位置设置了电机安装固定座，固定座与外圈防护网之间通过多根径向支撑筋连接，支撑筋的截面做了窄边流线型处理，可减少对出风气流的阻挡，降低气流经过时产生的紊流噪音。扇叶的边缘与防护网内壁之间预留了均匀的安全间隙，既避免了转动过程中扇叶与防护网发生剐蹭，也不会因为间隙过大导致部分气流从侧边回流损失风压。

在实际应用中，这类风扇除了设备舱散热，也可用于小型作业工位的局部送风降温，或者作为管道通风的末端增压部件使用，整体结构没有多余的复杂异形部件，所有曲面都可通过常规三维建模工具完成参数化绘制，后续如果需要调整风量参数，只需要修改扇叶的曲面倾角或者整体直径参数，不需要对防护网、安装座的基础结构做大幅改动，具备较好的设计延展性。建模过程中对所有配合面都做了公差预留，扇叶与轴的配合、防护网与安装座的卡扣连接位置都标注了合理的公差范围，实际生产时可直接采用注塑工艺完成塑料材质部件的批量加工，也可采用金属冲压焊接工艺制作金属材质版本，适配不同的使用环境要求。
