可充电便携台式桌面风扇结构设计

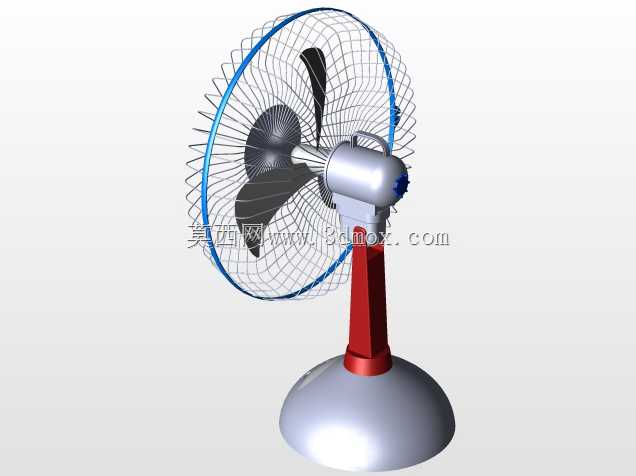

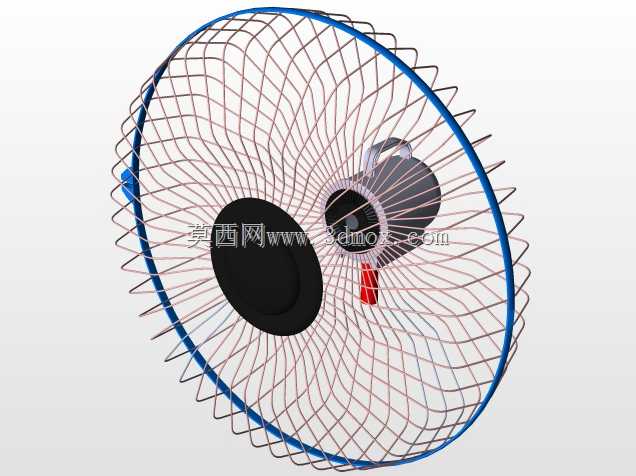

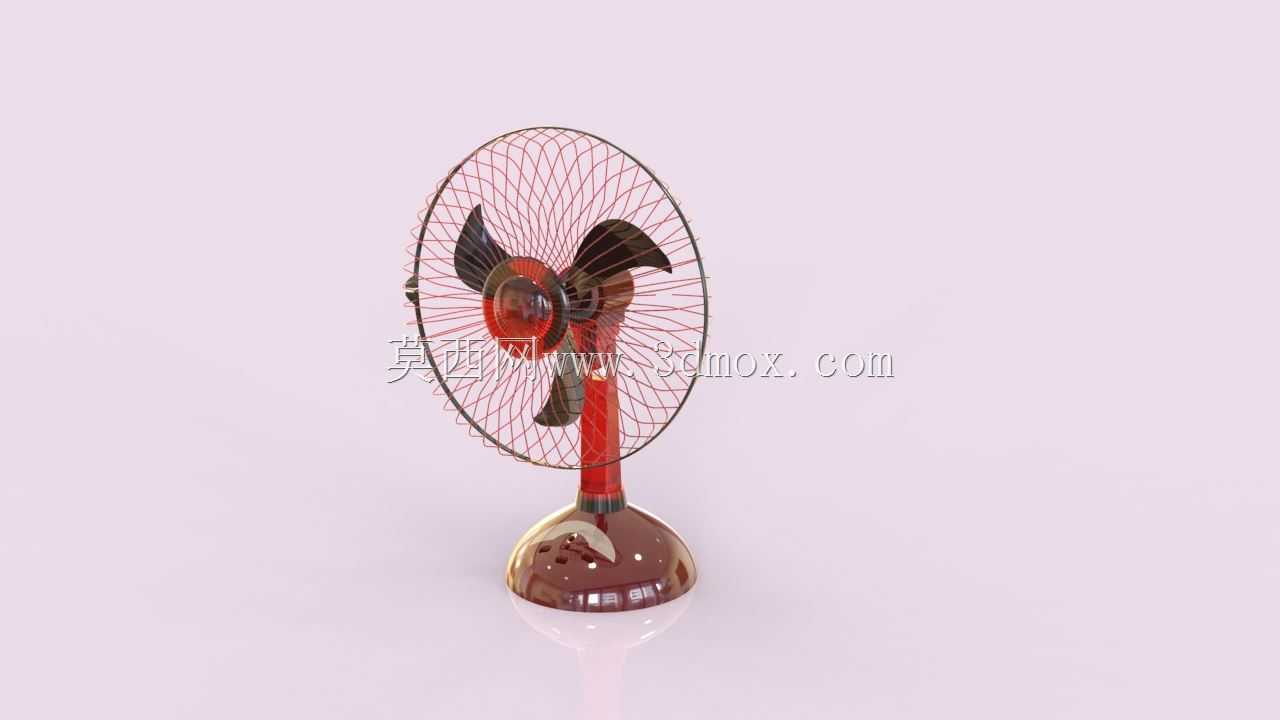

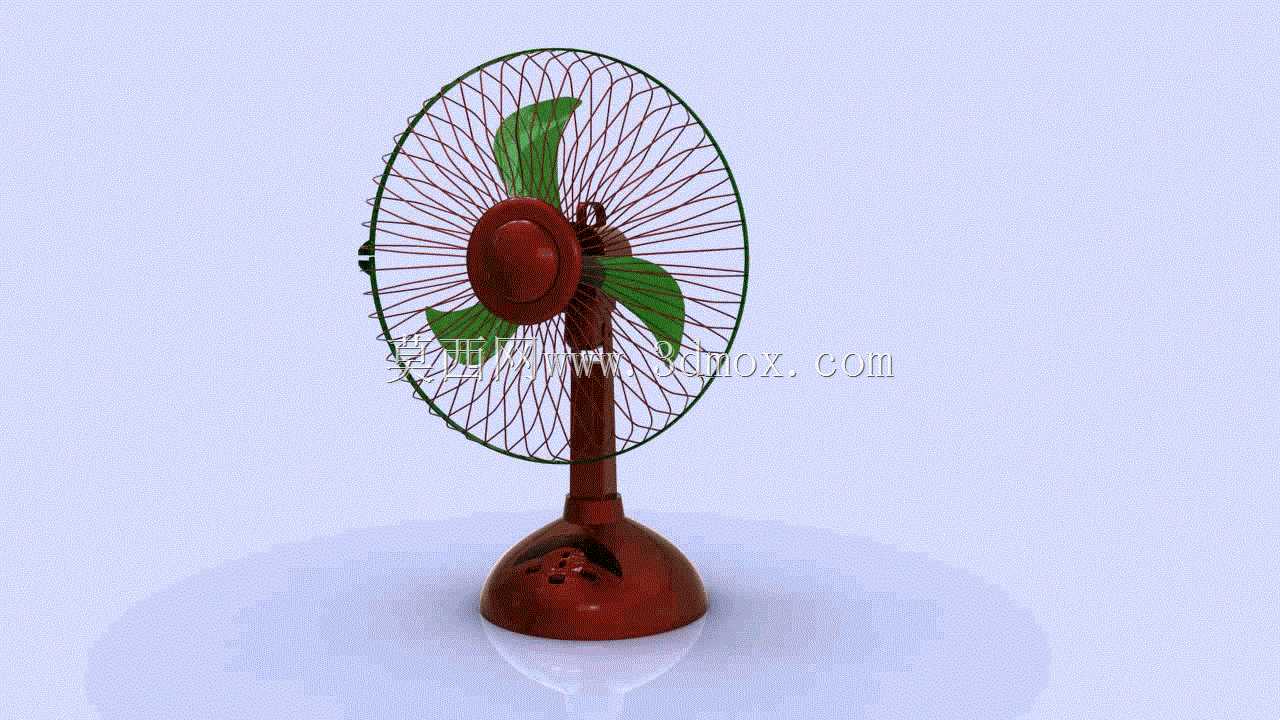

这款可充电台式风扇的三维结构设计，首先围绕桌面近距离送风的核心使用场景展开，区别于传统落地扇的大覆盖范围送风逻辑，它的送风半径控制在1.5米以内，刚好覆盖单人伏案办公、床头休憩、户外临时摆摊等小范围通风需求，无需依赖固定市电接口的特性，让它可以脱离电源线束缚，在宿舍断电、户外露营、临时工位等无外接电源的场景下正常使用。从结构设计逻辑来看，整机采用上下分体式装配思路，底部配重底座内置充电电池组与控制电路模块，底座底部做了内凹的防滑胶圈安装位，保证放置在光滑桌面时不会因扇叶转动产生的振动出现滑移，底座的配重占整机重量的60%以上，避免扇头俯仰调整时出现整机前倾翻倒的问题。立柱部分采用中空走线结构，连接底座与上部扇头组件，内部预留了充电线、控制信号线的穿行走位空间，立柱与扇头的连接位置做了阻尼转轴结构，可实现上下30度范围内的俯仰角度调节，满足不同坐姿下的送风高度需求。扇头部分的防护网采用前后卡扣式装配，无需额外螺丝固定，方便后期拆卸清理扇叶积灰，网罩的钢丝间距控制在8mm以内，符合小家电安全防护要求，避免手指误触转动的扇叶引发安全隐患。扇叶采用三片式后掠翼型设计，相比传统平直扇叶，在相同转速下能产生更柔和的自然风感，降低高速转动时的风切噪音，扇叶与后部驱动电机的输出轴采用D型轴配合，保证传动过程中不会出现打滑空转的问题。整机的外形尺寸控制在高度380mm，扇头直径250mm的范围内，底座直径150mm，放置在桌面仅占用很小的台面空间，不会和键盘、水杯、文件等桌面物品产生位置干涉。充电接口设置在底座侧面，采用通用的Type-C接口规格，可适配常见的手机充电器、移动电源等供电设备，降低用户的配件适配成本，控制按键集成在底座顶面，采用轻触式按键设计，可实现多档位风速调节与开关控制，按键的行程与反馈力度按照日常使用习惯做了优化，避免误触的同时保证按压手感清晰。在结构细节处理上，所有外露的壳体边缘都做了R2以上的圆角过渡，没有尖锐的棱角，避免日常挪动时磕碰划伤，壳体的壁厚控制在2mm均匀厚度，符合注塑成型的工艺要求，减少注塑过程中出现缩痕、翘曲的概率，各部件之间的装配间隙控制在0.3mm以内，保证整机外观的精致度，同时避免长期使用后出现部件松动异响的问题。
