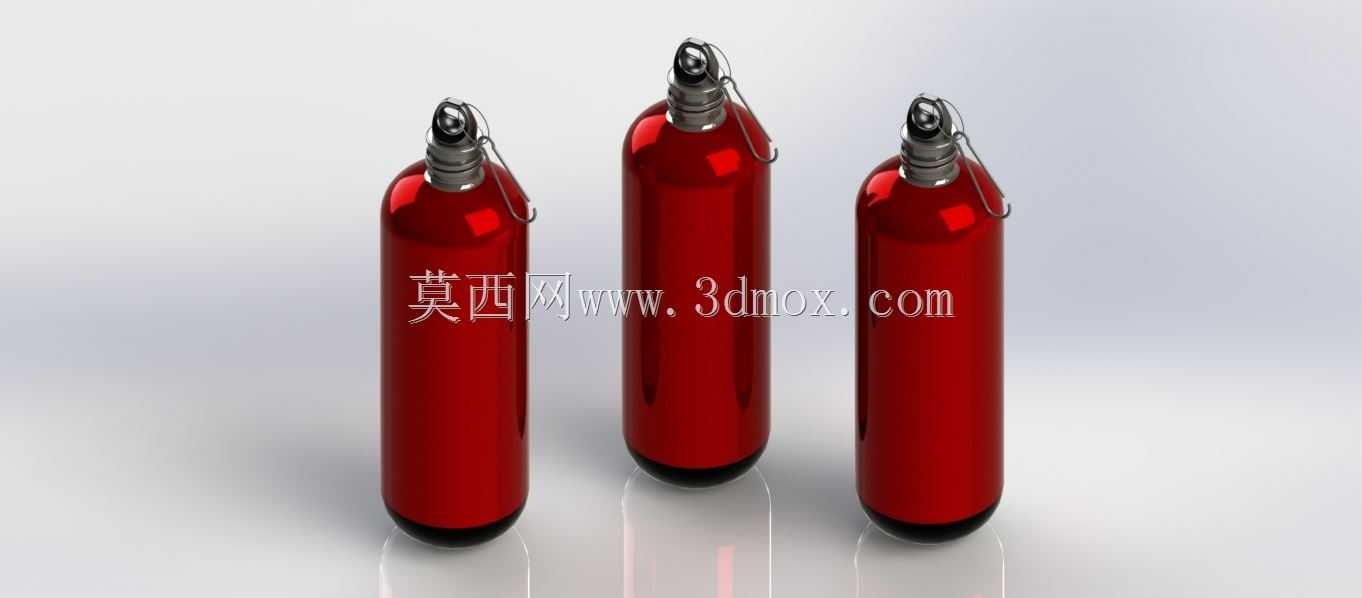

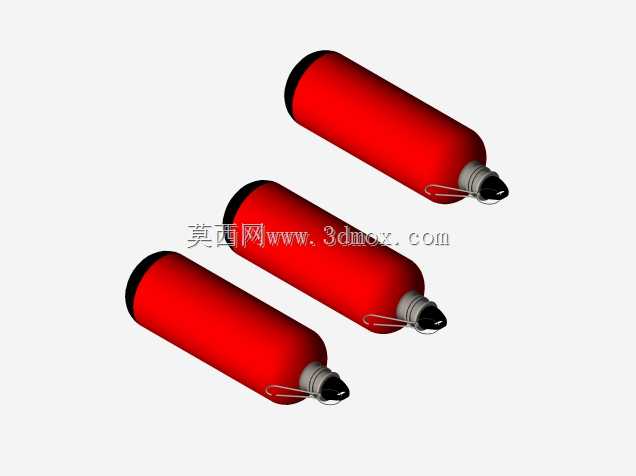

户外便携挂扣式红色耐压储水瓶结构设计

这款储水瓶的设计初衷，是适配户外徒步、应急救援、随身饮品存储这类对容器便携性与抗损性有较高要求的场景，日常通勤挂载在背包外侧也能减少包内空间占用。瓶身采用长圆柱收底结构，底部做圆弧过渡处理，没有尖锐棱角，一方面能避免磕碰时应力集中导致瓶体开裂，另一方面圆弧底在放置时能分散垂直方向的冲击力，即便从一米左右高度坠落到硬质地面，也不容易出现底部凹陷破损的问题。瓶口位置集成了弹簧按压式出水阀与金属挂扣结构，挂扣采用弯折不锈钢丝成型，扣合间隙控制在2mm以内，既可以顺利挂入背包织带、腰带挂点，也不会因为间隙过大出现行进中脱落的情况；出水阀的密封面做了锥面配合设计，配合硅胶密封圈实现倒置不漏水，按压阀芯的行程控制在3mm，单手拇指即可操作出水，不需要双手拧开瓶盖，适合运动过程中单手取用。瓶身的壁厚做了梯度设计，靠近瓶口的位置壁厚加厚0.5mm，用来承受挂扣挂载时的拉力以及瓶口螺纹的锁紧应力，瓶身中段壁厚均匀，保证整体重量控制在合理范围，不会给使用者带来额外的负重负担。整体外形直径控制在45mm，长度180mm，这个尺寸刚好可以适配绝大多数户外背包的侧袋尺寸，同时也能放入普通自行车的水壶架安装位，安装边界兼容性较强。设计过程中特意规避了瓶身多余的凸起结构，除了必要的挂扣与阀芯结构外，瓶身外表面光滑无突出筋位，一方面方便清洁，不会残留污渍，另一方面在取放时不会勾扯衣物或者背包面料。瓶身表面做了亮面处理，红色涂层的附着力经过验证，日常摩擦不会轻易掉漆，醒目的颜色也方便在户外环境中快速找到，避免遗失。瓶口的密封结构做了多道密封设计，除了阀芯位置的密封圈，瓶口与瓶身的连接位置也做了一圈密封胶圈，即便瓶内盛装带气压的碳酸类饮品，也不会出现漏气漏液的情况，适用的存储场景更广。挂扣的连接位置做了内嵌式固定，挂扣转轴嵌入瓶口的金属固定座内，不会因为长期反复开合出现转轴脱落的问题，固定座与瓶身采用过盈配合加粘接的方式固定，挂载拉力可以达到50N以上，正常挂载装满液体的瓶体不会出现连接断裂的问题。
