内燃机动力输出用多拐曲轴结构

项目分类:发动机 发布时间:2026-02-28 ID:1141906

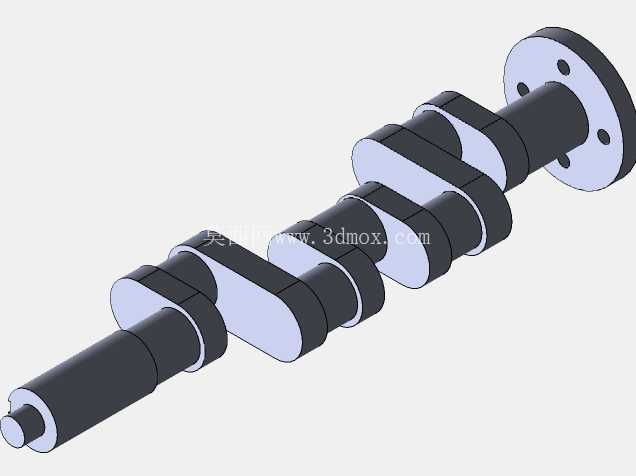

  • 内燃机动力输出用多拐曲轴结构

在往复式内燃机的动力传递链路里,曲轴是完成运动形式转换的核心承载部件,所有活塞往复运动产生的推力,最终都要通过曲轴转化为旋转扭矩向外输出,驱动后续传动系统、负载端设备运转。这类多拐曲轴的应用场景覆盖车用四缸内燃机、小型固定式发电机组动力单元、工程机械配套柴油动力等场景,不同缸数的机型对应不同数量的曲柄销偏置结构,本次呈现的四拐结构适配直列四缸机型的做功顺序,能够匹配1-3-4-2或者1-2-4-3的常见点火间隔,保证动力输出的连续性。

从实际功能来看,曲轴需要同时承受活塞连杆传递来的周期性冲击载荷,还要将往复惯性力、旋转离心力平衡抵消,避免运转过程中产生过大振动传递到机体。设计阶段首先要确定的是曲柄销的偏心距,这个参数直接决定了活塞的行程长短,偏心距越大活塞行程越长,单循环做功的排量也会对应提升,但同时旋转产生的离心力也会同步增大,需要匹配对应的平衡结构。主轴颈的直径设计要兼顾支撑刚度与摩擦损耗,直径越大支撑刚性越好,能承受更高的爆发压力,但对应的轴瓦接触面积增大,运转时的摩擦阻力也会上升,需要结合目标机型的额定转速、爆发压力区间做权衡。

结构上,曲轴的输出端设置了带螺栓孔的连接法兰,用于和飞轮组件做刚性连接,法兰上的孔位分布要和飞轮安装孔的节圆尺寸完全匹配,安装时需要保证法兰端面与主轴颈轴线的垂直度公差控制在0.02mm以内,避免飞轮旋转时出现端面跳动,影响动力输出的平稳性。自由端通常用来驱动正时齿轮、机油泵、冷却水泵等附属部件,轴端会设置键槽或者螺纹孔,用来固定传动带轮或者齿轮,这部分的轴径尺寸要匹配附属部件的安装内孔,同时要预留油封的安装位置,保证曲轴箱的密封性能。

曲柄臂的结构设计是平衡性能的关键,每一段曲柄臂连接主轴颈与曲柄销,臂的截面形状通常采用椭圆形或者矩形优化结构,在保证足够抗弯、抗扭强度的前提下尽可能降低旋转质量,部分机型会在曲柄臂上对应位置加工出平衡重结构,或者额外装配平衡配重块,用来抵消曲柄销、连杆大头旋转产生的离心力,以及活塞往复运动产生的一阶、二阶惯性力,减少整机振动。设计时需要做动平衡校核,将剩余不平衡量控制在许用范围内,避免高转速下出现共振或者轴瓦异常磨损。

安装边界方面,曲轴的主轴颈需要对应安装在机体的主轴承座内,每个轴颈都要匹配对应的轴瓦,轴瓦与轴颈的配合间隙要控制在0.03-0.08mm的区间内,间隙过小会导致润滑油脂无法形成有效油膜,出现干磨烧瓦的故障,间隙过大则会导致机油压力不足,同时产生敲击异响。轴向定位通常设置在中间主轴颈或者输出端主轴颈位置,通过止推片限制曲轴的轴向窜动量,窜动量一般控制在0.1-0.3mm之间,既保证受热膨胀时有足够的伸长空间,又避免轴向窜动过大导致离合器、齿轮等部件异常磨损。

油道设计是曲轴可靠运转的重要保障,主轴颈与曲柄销之间需要加工斜向贯通的润滑油道,将主油道送来的压力机油引导到曲柄销位置,润滑连杆大头轴瓦,油道的孔径通常设计在6-10mm之间,孔口需要做倒角抛光处理,避免应力集中导致曲轴在交变载荷下出现疲劳断裂。所有轴颈的表面都需要做淬火处理,表面硬度达到HRC55-63,保证耐磨性能,同时轴颈与曲柄臂的过渡位置要加工圆角,避免截面突变产生的应力集中,提升曲轴的疲劳强度,应对长期运转下的交变载荷冲击。

在实际选型匹配时,曲轴的总长度要适配机体的主轴承座间距,法兰端的伸出长度要匹配飞轮壳的内部空间,避免运转时飞轮与壳体发生干涉,自由端的伸出长度要匹配前端轮系的布置空间,保证传动带、齿轮的安装位置准确。不同材质的曲轴适配不同的功率区间,锻钢曲轴通常用于高爆发压力的柴油机型,球墨铸铁曲轴则多用于小功率的汽油机型,设计建模时需要对应调整结构的厚度、圆角参数,匹配材料的力学性能,保证部件的使用寿命满足整机的大修周期要求。
