锅炉燃烧器配套燃气控制阀组结构设计

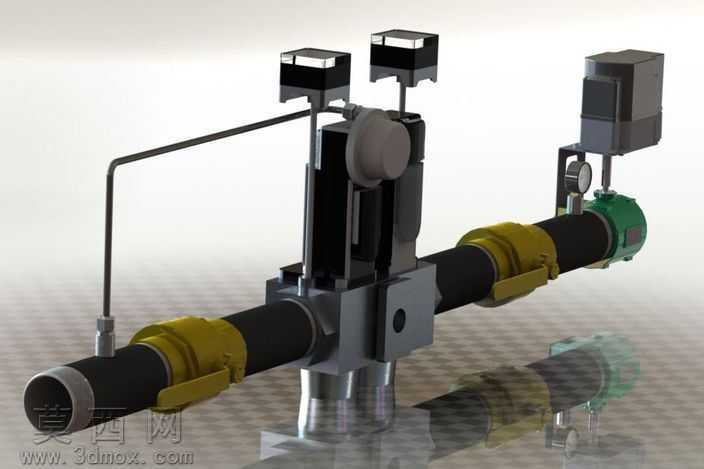

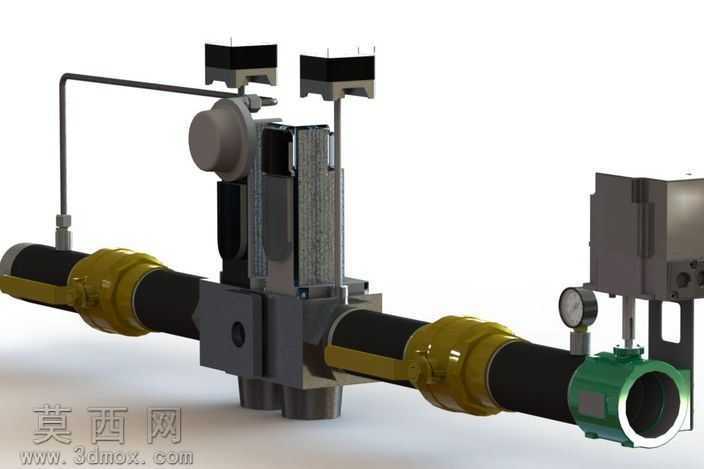

本模型为锅炉燃烧器配套的燃气输送控制阀组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循燃气输配管路的工程设计规范，对每一处连接结构、密封点位都做了精细化还原。模型首先完成主输气管道的基体建模，采用分段式结构设计，管道接口处做了适配快装接头的凸缘结构，搭配金色的卡箍式连接组件，还原了现场快速拆装的结构特性，管道主体采用哑光黑色的橡胶包覆材质表现，还原燃气输送软管的外层防护质感，卡箍部件做了金属镀锌的亮面金属材质处理，表面添加细微的磨砂纹理提升真实感。阀组核心控制模块采用堆叠式集成结构设计，主体阀块做了深灰色铸钢材质表现，表面还原铸造工艺带来的细微颗粒质感，阀块上集成了调压膜盒组件、电磁控制单元、压力检测表具等附属部件：侧置的圆形调压膜盒做了哑光灰的漆面处理，边缘做了圆角过渡避免应力集中；顶部的电磁控制单元还原了接线端子、防护壳体的细节结构，壳体做了黑色工程塑料的材质表现，接线部位做了金属触点的细节刻画；侧方连接的压力表采用圆形表盘结构，表蒙做了透明玻璃材质，添加轻微的反射与折射效果，表盘刻度做了简化标识处理，表体连接管采用黄铜材质表现金属光泽。管路末端的连接阀体做了绿色漆面处理，还原工业燃气阀门的常用涂装色彩，阀体内腔做了空心结构还原介质流通的通道，法兰连接部位做了螺栓孔位的细节还原。整体渲染采用工业产品展示常用的柔光打光方案，主光源从侧上方投射，勾勒出金属部件的轮廓高光，辅助光源补全暗部细节，避免结构阴影过深遮挡关键设计细节，背景采用浅灰色纯色背景突出阀组本身的结构特征。设计过程中充分考虑阀组的安装适配性，各部件的安装位置预留了足够的操作空间，管路走向符合燃气输送的流道设计要求，整体结构紧凑集成度高，可直接用于锅炉燃烧系统的配套结构展示、安装模拟教学以及产品方案演示使用，模型各部件均为独立可编辑的实体结构，可根据实际工程需求调整参数适配不同管径、不同压力等级的燃气输送场景。
