四缸发动机排气歧管结构三维设计

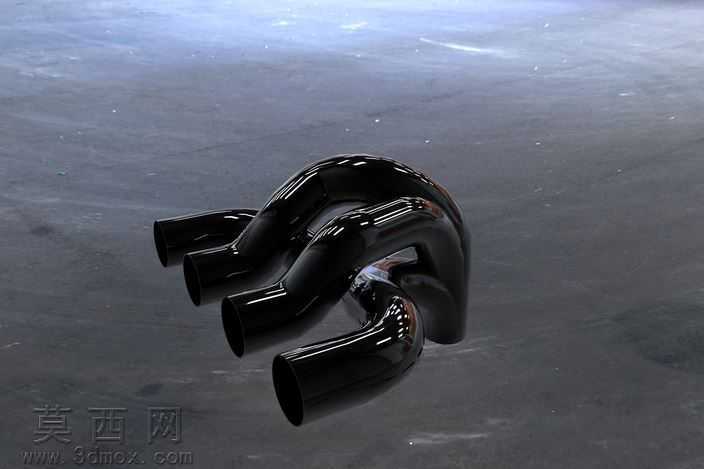

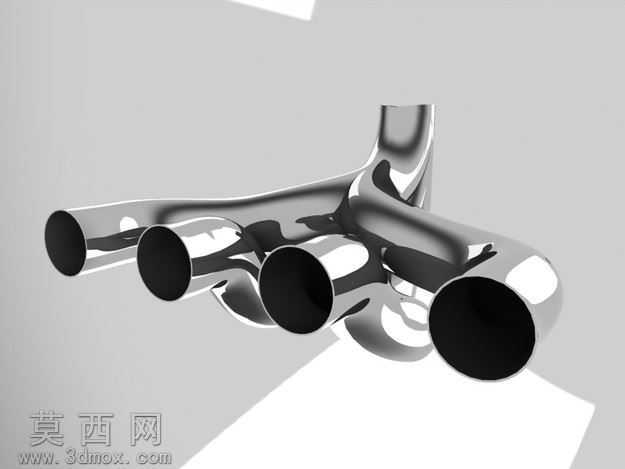

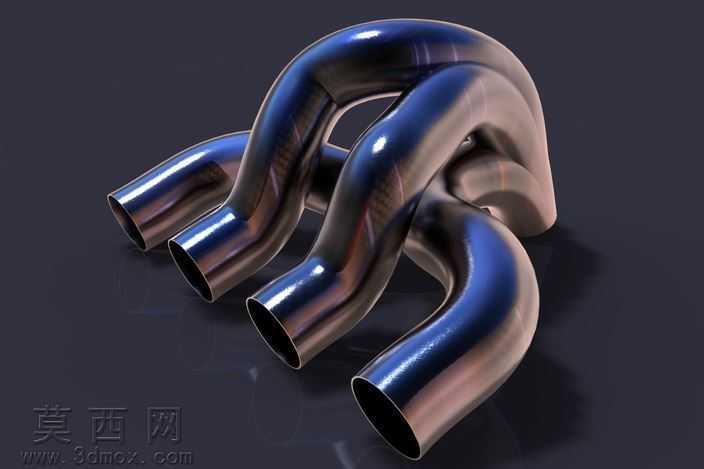

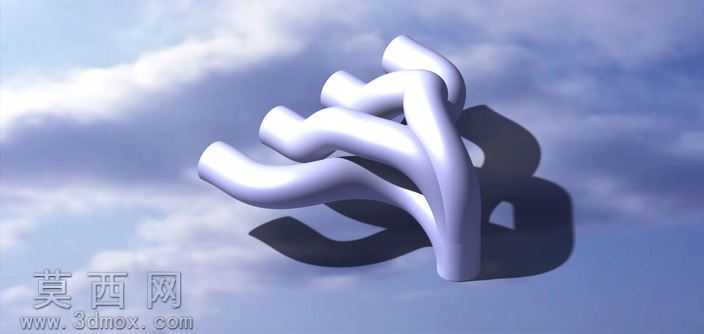

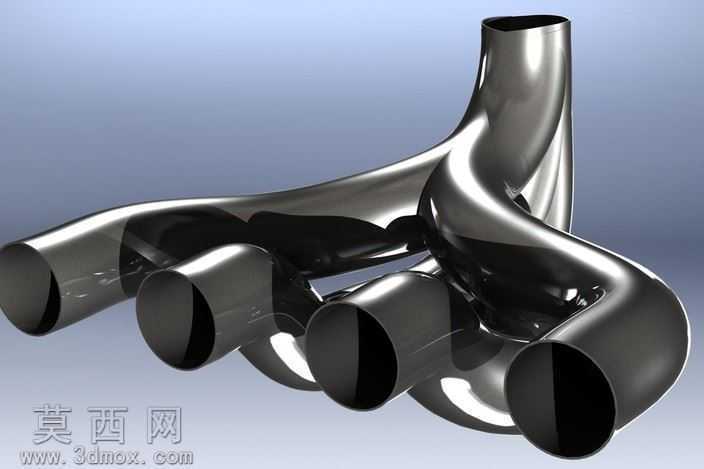

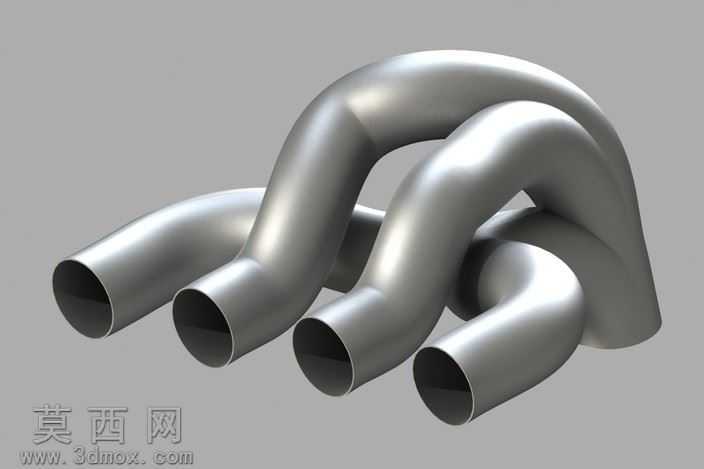

本作品为四缸发动机配套的排气歧管三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先根据四缸发动机的缸体排气口排布位置确定四个进气接口的基准坐标，再结合排气系统的气流走向要求完成整体管路的路径规划。建模阶段首先绘制各进气接口的圆形截面草图，保证接口内径尺寸匹配发动机缸盖排气口的通用规格，再通过扫掠特征生成每一段独立的弯管主体，针对管路交汇的集合部位采用放样融合特征处理，避免不同管路衔接处出现突兀的折角，保证管路内壁光滑过渡，减少排气气流的流通阻力。模型整体采用等壁厚设计，通过抽壳特征统一设定管壁厚度，兼顾实际生产中的铸造工艺要求与结构强度需求，四个进气接口的端面均添加了法兰凸台结构，预留了螺栓安装位的设计特征，方便后续与发动机缸盖完成装配对接，末端的总排气接口同样设计了连接法兰结构，可适配下游排气消音系统的安装需求。材质渲染阶段采用高温铸钢材质球赋予模型，调整金属材质的粗糙度与反射参数，还原排气歧管实际使用的金属质感，同时添加了柔和的环境阴影效果，突出弯管的曲面弧度与空间结构关系。结构设计上充分考虑了四缸发动机的点火顺序对应的排气脉冲特性，各支管的长度经过参数化调整尽量保持一致，避免不同气缸的排气气流出现相互干涉的问题，管路的弯曲半径均设定为大于管径1.5倍的数值，减少排气过程中的气流紊流与压力损失，整体空间排布紧凑合理，避开了发动机周边其他附件的安装空间，可直接用于发动机排气系统的结构验证、装配干涉检查以及后续的流体仿真分析工作，模型的所有特征均保留参数化编辑属性，可根据不同排量的四缸发动机参数快速调整管径、管长与安装位置，适配不同的设计需求。
