汽车涡轮增压核心转子组件三维结构

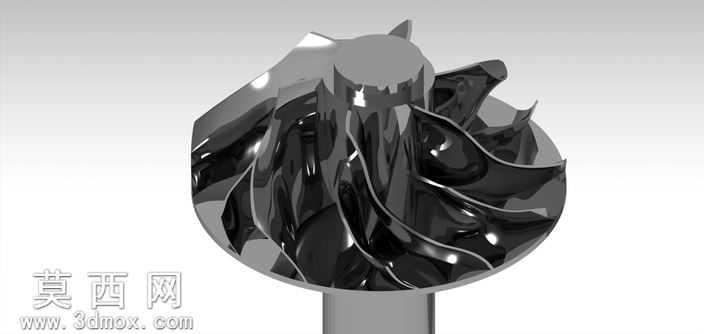

本作品为汽车涡轮增压核心转子组件的三维建模成果，建模过程严格遵循涡轮增压器实际工作的结构逻辑，首先对两端叶轮与中间连接轴的同轴度要求进行参数化设定，确保整体结构在高速旋转工况下的动平衡合理性。建模阶段先完成中间传动轴的实体构建，根据轴段受力差异设置不同的直径参数，对轴身与叶轮的配合位做精准的公差预留设计，保证装配关系符合实际生产的过盈配合要求。两端叶轮分别对应压气机端与涡轮端，建模时针对两类叶轮的叶片曲面做差异化处理：涡轮端叶片采用耐高温工况的大弧度扭曲曲面设计，逐片绘制叶片截面引导线后通过放样命令生成实体，对叶片前缘做圆角钝化处理，模拟实际产品降低气流冲击的结构设计；压气机端叶片采用适配进气压缩需求的后弯式曲面，对叶片与轮盘的连接位置做渐变过渡处理，减少应力集中风险。材质渲染阶段，为中间传动轴赋予高强度合金钢材质，调整金属粗糙度参数模拟调质处理后的金属质感，为两端叶轮分别赋予对应工况的材质表现：涡轮端叶轮添加高温合金的哑光金属质感，表面做轻微氧化色泽处理，贴合其接触高温排气的实际使用状态；压气机端叶轮添加铝合金的亮面金属质感，还原轻量化部件的材质特征。整体装配阶段严格对齐各部件的中心轴线，对轴体与叶轮的配合面做装配约束校验，避免出现干涉问题。设计过程中充分考虑涡轮增压转子的实际工作特性，对叶片的数量、倾斜角度、轴体的阶梯结构都做了符合工程实际的参数设定，既还原了产品的外观形态，也精准复现了核心结构的装配逻辑与功能特征，可用于动力系统结构展示、原理教学以及相关部件的设计参考。
