斯特林发动机爆炸视图结构展示模型

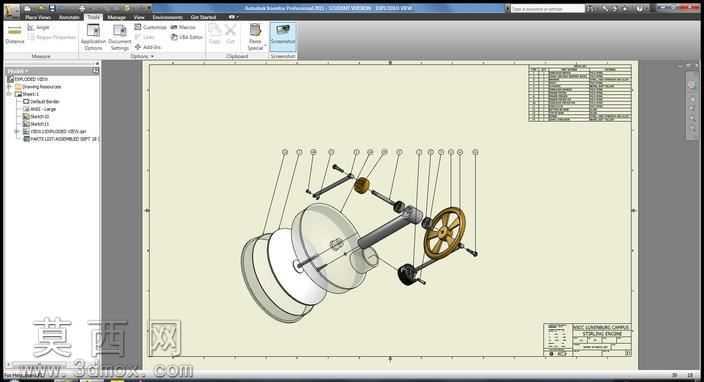

本模型为斯特林发动机的爆炸视图三维建模成果，建模过程依托三维设计软件完成，通过爆炸视图的呈现形式，将斯特林发动机的各组成零件沿装配轴线方向有序拆解分离，清晰展现每一个零部件的独立形态与装配对应关系。建模阶段首先梳理斯特林发动机的核心工作逻辑，明确其封闭气缸、置换活塞、动力活塞、传动曲柄、飞轮、连杆组件、加热端、冷却端等核心结构的尺寸比例与装配约束关系，对每一个零件进行独立参数化建模，保证各零件的配合公差符合机械设计规范，比如活塞与气缸的配合间隙、连杆与曲柄销的轴孔配合尺寸、飞轮与传动轴的同轴度约束都经过严谨的参数校准。材质渲染环节针对不同零件的功能属性匹配对应材质，气缸部分采用半透明磨砂玻璃材质，既可以展示内部活塞的运动路径，也能还原真实斯特林发动机透明气缸的视觉特征；金属传动件、飞轮、曲柄等部件采用抛光金属材质，还原金属零件的光泽与质感；密封件、手柄等部件采用哑光工程塑料材质，通过材质的区分进一步强化不同零件的功能辨识度。爆炸视图的排布经过精心设计，所有零件沿装配的轴向与径向依次展开，每一个零件都保留与装配位置对应的引导线，能够让观看者快速理解零件的装配顺序与位置关系，不会因为拆解造成装配逻辑的混乱。设计思路上，本次建模重点突出斯特林发动机的外燃机结构特征，清晰展示其通过外部热源加热气缸内工质，依靠工质热胀冷缩推动活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮旋转运动的整套传动路径，拆解后的视图可以直观看到动力传递过程中每一个零件的作用，比如置换活塞负责驱动气缸内工质在冷热端之间流动，动力活塞负责将工质的压力能转化为机械能，连杆组件负责连接活塞与曲柄完成运动形式转换，飞轮负责储存动能保证机构运转的连续性。模型整体结构完整，所有零件无缺失，装配逻辑清晰，既可以作为机械原理教学的演示素材，也可以作为斯特林发动机实物制作的结构参考，通过爆炸视图的形式大幅降低了这类封闭动力装置的结构理解门槛，让观看者无需拆解实体设备就能清晰掌握其内部构造与装配关系。
