手提式干粉灭火器精细结构外观设计

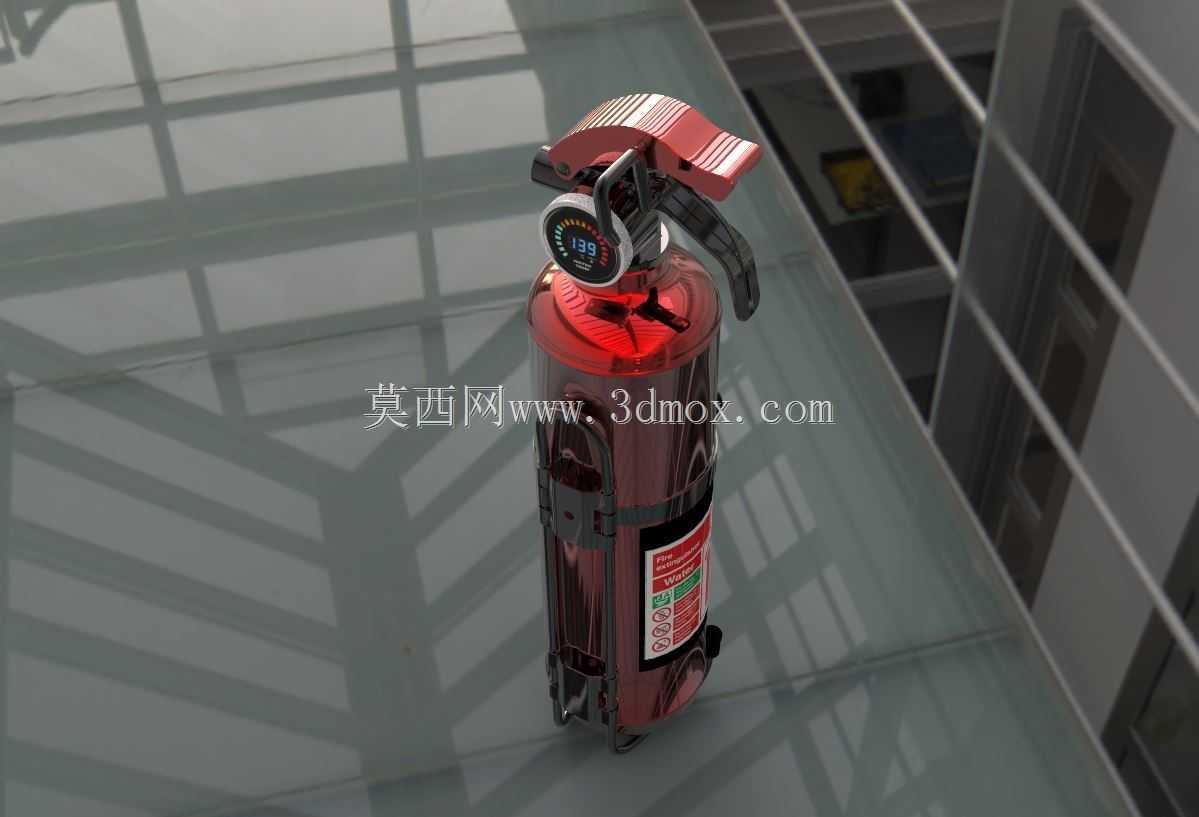

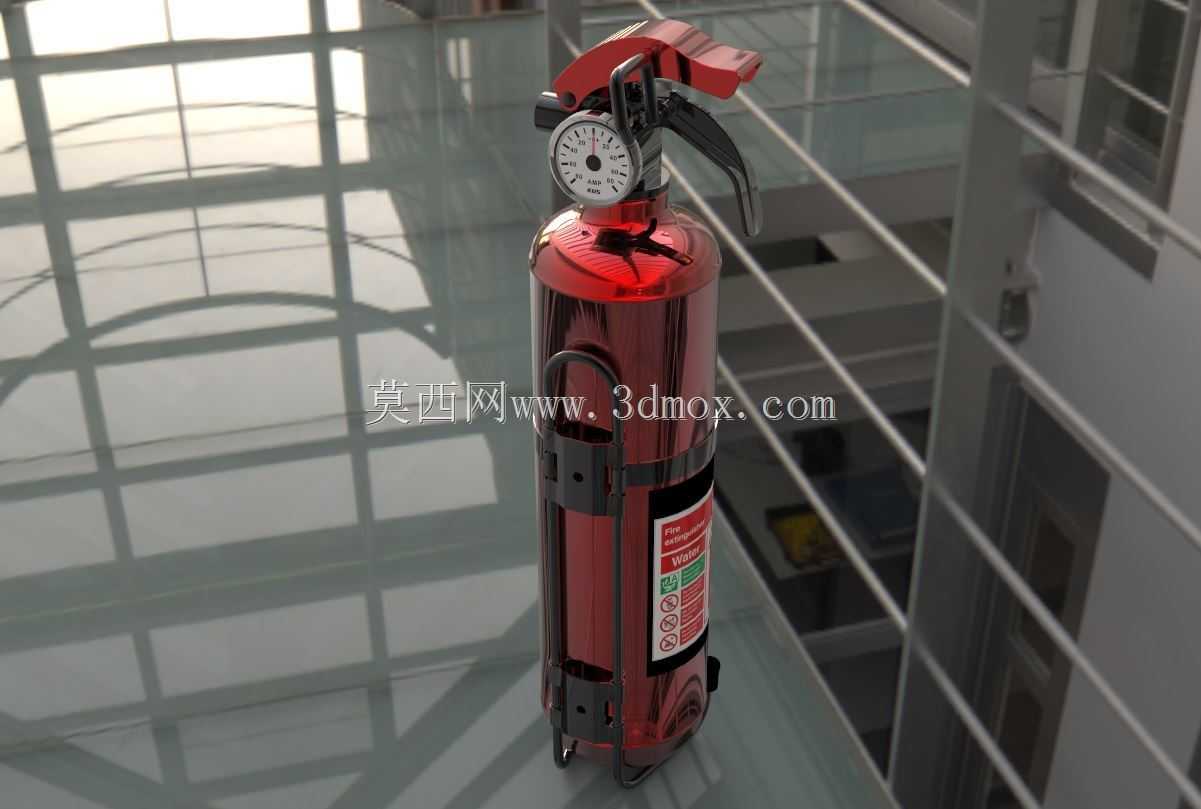

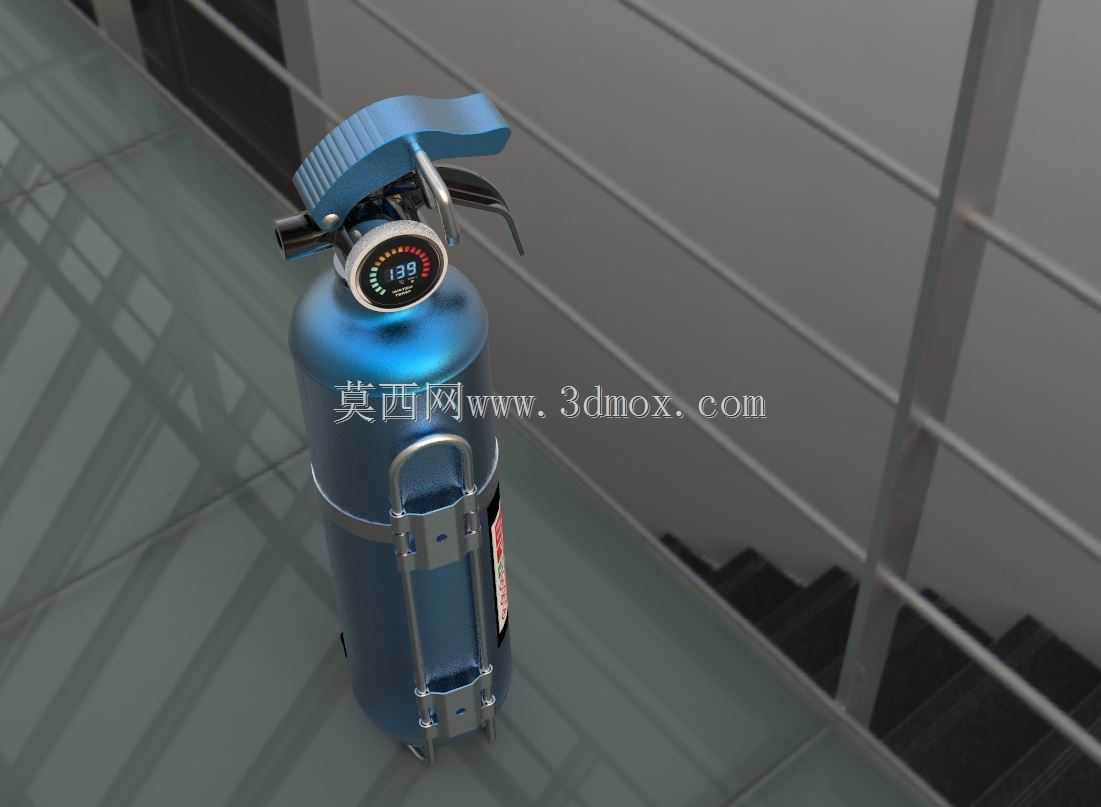

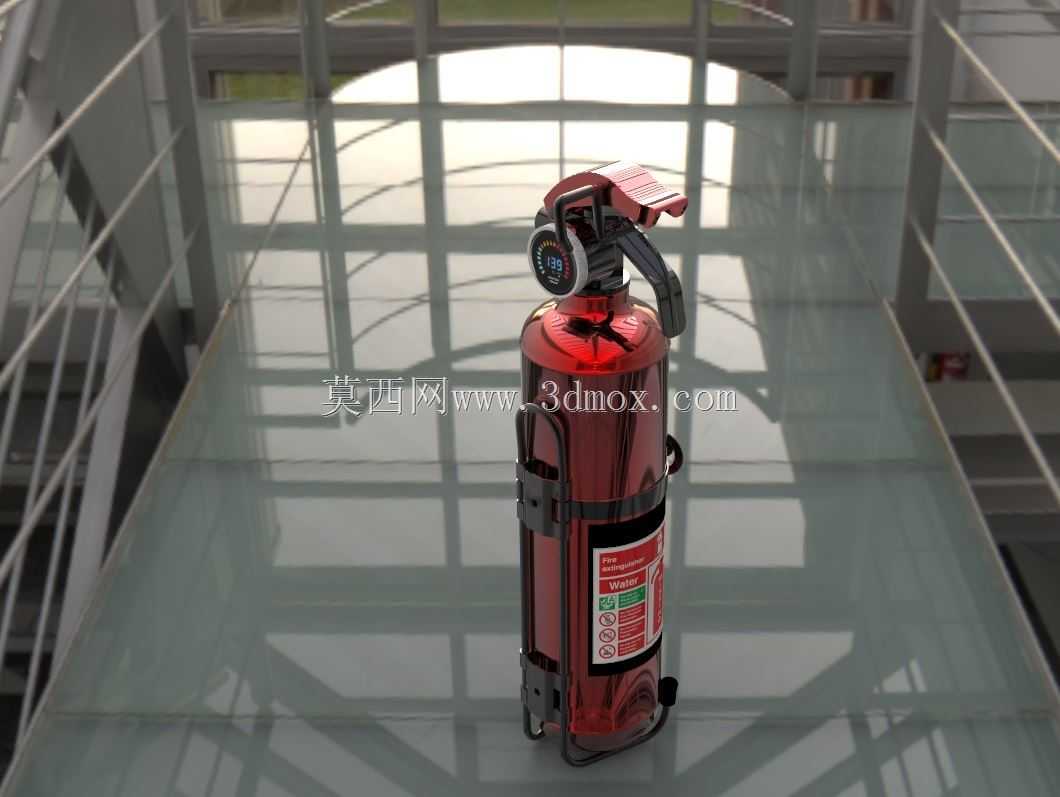

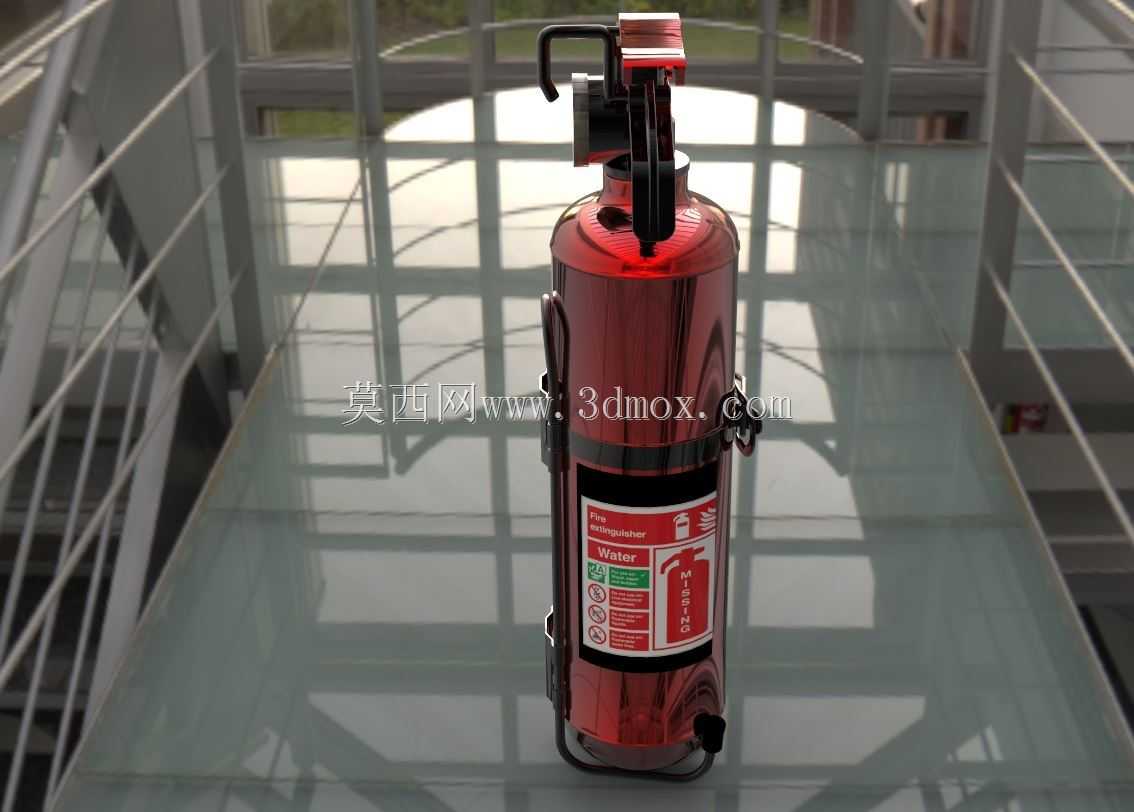

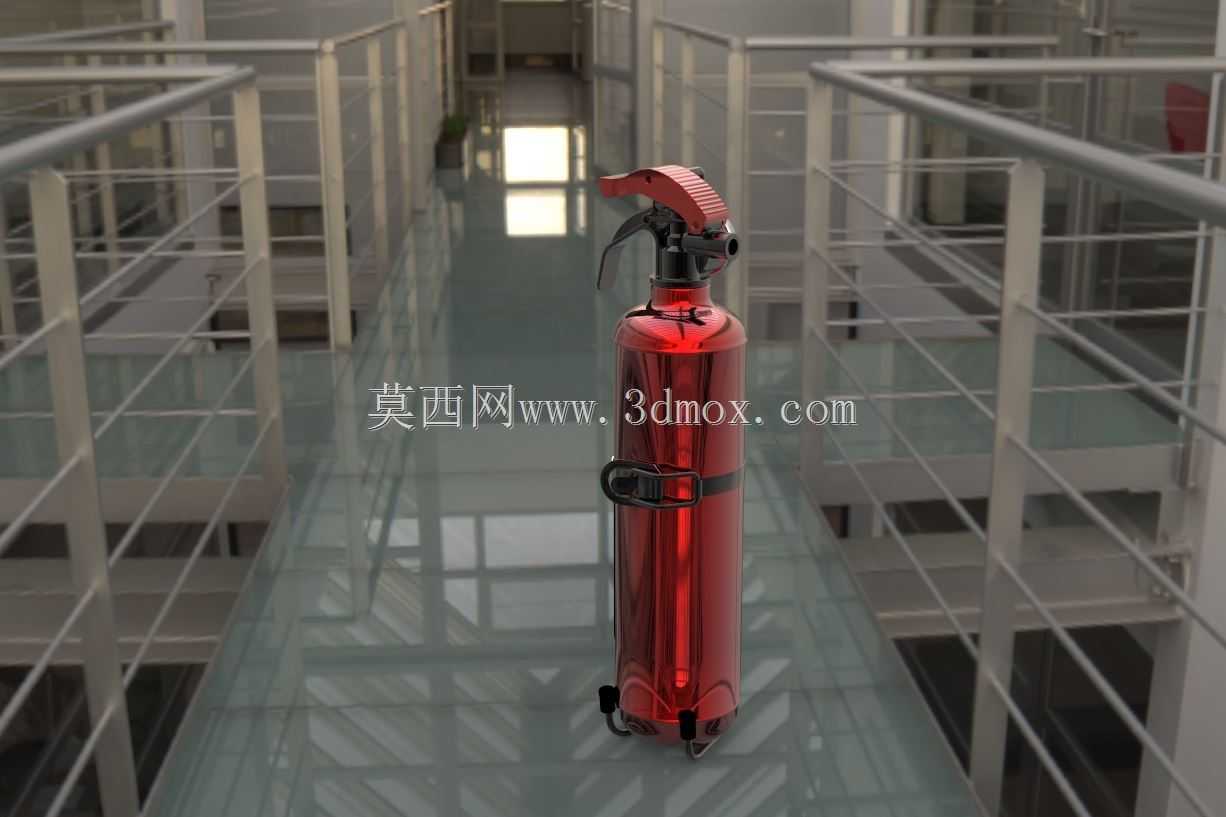

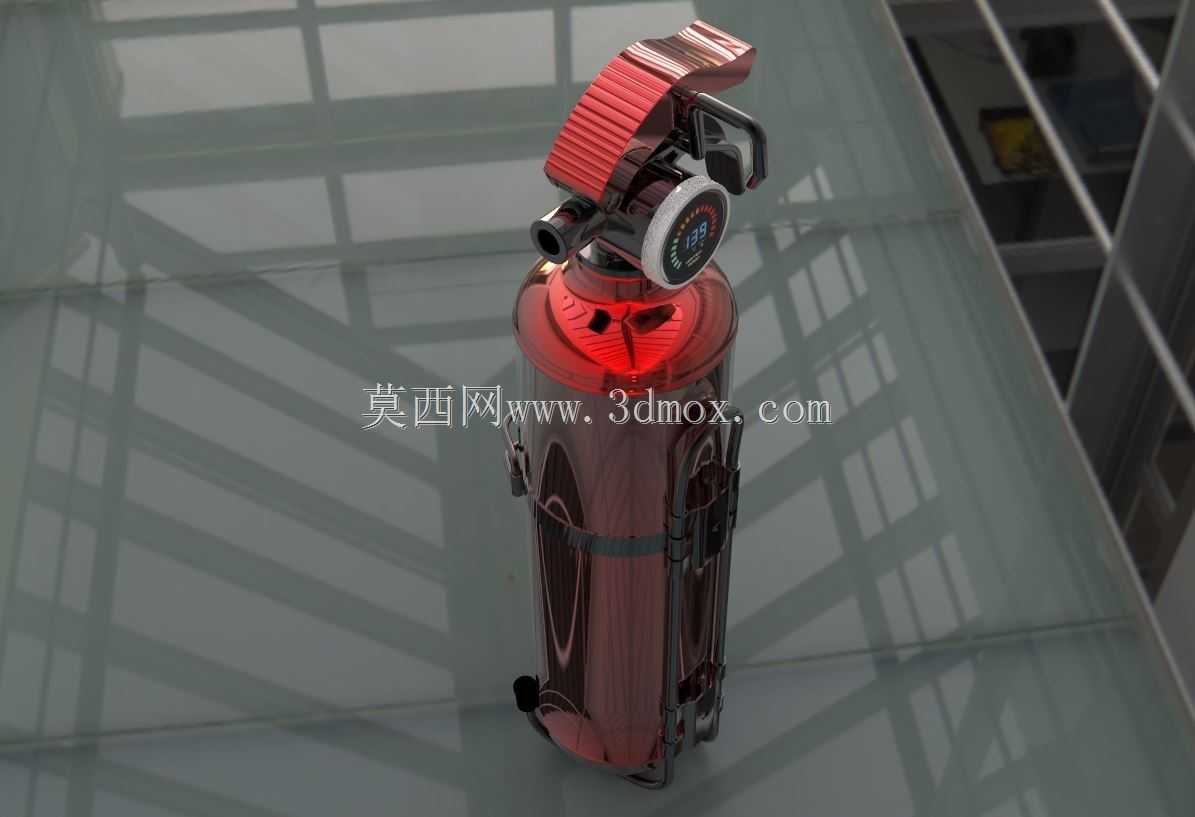

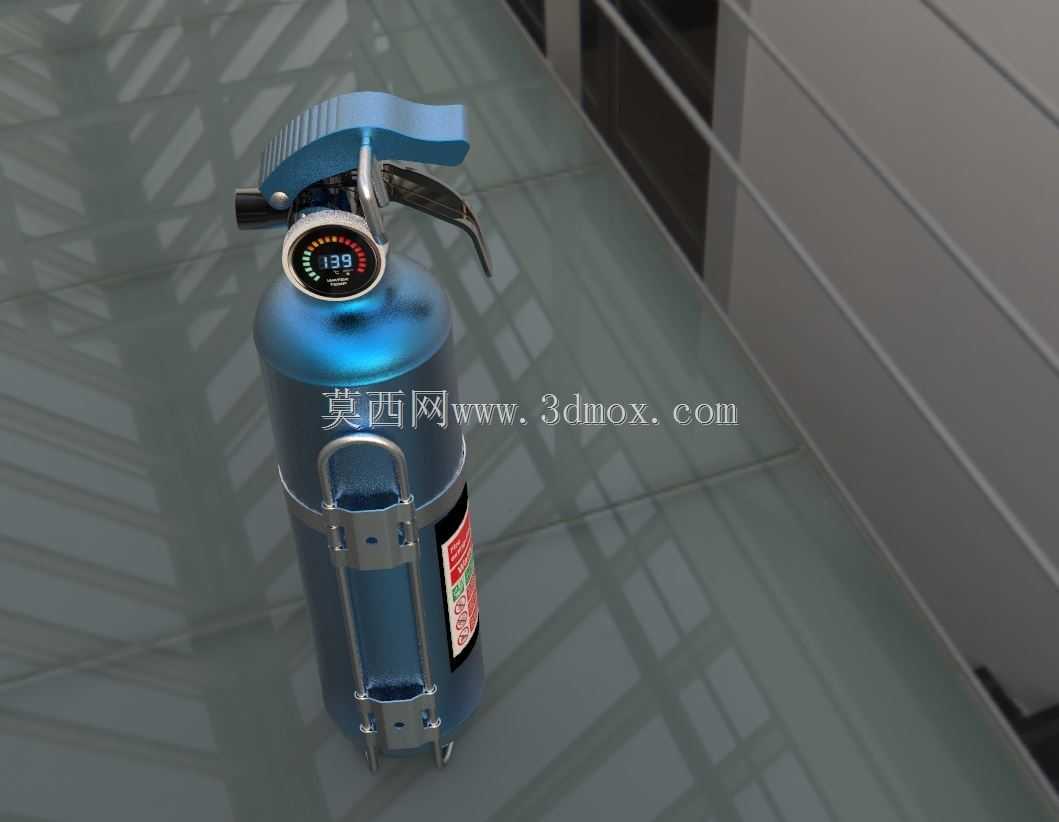

在民用建筑、工业厂房、商业综合体以及各类公共空间的消防配置体系中，手提式干粉灭火器始终是扑救初期火灾最基础、最高频的便携装备。这套三维模型完整还原了现役主流手提储压式干粉灭火器的全部结构细节，从瓶体、器头、压把、保险销、压力表到喷管总成均按实物比例构建，可直接用于消防产品结构设计评审、虚拟场景布置、安全培训演示以及数字孪生园区的消防点位可视化。从工程视角看，灭火器的核心设计逻辑始终围绕“快速取用、可靠密封、稳定喷放”三个维度展开。瓶体作为承压主体，采用薄壁圆筒加上下封头的焊接结构，模型中对瓶身壁厚过渡、底部卷边以及焊缝位置均做了写实表达，能够直观呈现压力容器的成型边界。器头部分集成了密封阀芯、压力指示表、提把与压把机构，压把通过杠杆放大手部按压力，驱动阀芯开启，保险销则用于防止非使用状态下的误触压。压力表的三色表盘在模型中清晰可见，绿色区间代表内部储压处于正常工作范围，黄色为超压警示，红色则提示压力不足，这一细节直接关系到设备日常巡检与可用性判断。喷管总成包含柔性喷射软管与端部喷嘴，喷嘴的收敛流道结构决定了干粉射流的形态与有效喷射距离，模型对软管的弯曲形态、接头卡扣以及喷嘴外形均做了还原，便于在装配验证中检查喷管与瓶体的干涉情况以及握持操作空间。在实际安装与布置场景中，这类手提式灭火器通常通过壁挂支架或落地放置在消防箱内，其外轮廓尺寸直接影响箱体预留空间与安装点位的净距要求。瓶体直径决定了支架抱箍的开合范围，整体高度则关系到提把距地高度是否符合取用规范，压把与保险销的侧向空间需要保证佩戴手套时也能顺利完成拔销、压把动作。模型中各部件的相对位置关系可用于校核安装边界，避免因周边管线、设备遮挡导致紧急情况下无法快速取出。干粉灭火剂充装于瓶体下部，上部空腔充入压缩氮气作为驱动气体，器头内部的出粉管延伸至瓶底附近，确保喷放时能够在气压作用下将干粉持续输送至喷嘴。这种内吸式管路布局在模型中通过瓶体与器头的装配关系得到体现，结构设计人员可据此观察灭火剂余量与管路入口的相对位置，评估不同充装系数下的喷放残余率。外观层面，瓶身的红色涂装、标识标签以及顶部压把的金属质感均按工业产品实物表现，标签区域预留了产品说明与警示信息的展示位置，可在后续渲染或交互开发中替换为具体参数内容。对于消防设备选型人员而言，该模型可嵌入建筑信息模型中，核对不同保护区域配置的灭火器规格与周边疏散通道的空间关系；对于结构设计从业者，可借助完整的装配层级拆解器头联动机构、密封结构与瓶体连接方式，理解便携压力容器在安全可靠性与操作便捷性之间的平衡思路；对于三维建模人员，模型中曲面过渡、薄壁特征、细小标准件以及软管形态的处理方式，也具备较高的参考价值。
