木工手持式电动修边雕刻机结构设计

该模型呈现的是一款木工现场加工常用的手持电动修边机，也常被称作小罗机或木工雕刻机，主要用于家具制作、室内装修、木模加工等场景中的板材开槽、封边修齐、曲面镂铣、小尺寸榫头修整以及五金件预埋沉孔加工。相较于大型台式铣床，这类手持设备能够直接在工件表面移动作业，无需反复搬运大块板材，在现场安装和异形件修配环节具备极高的灵活性。

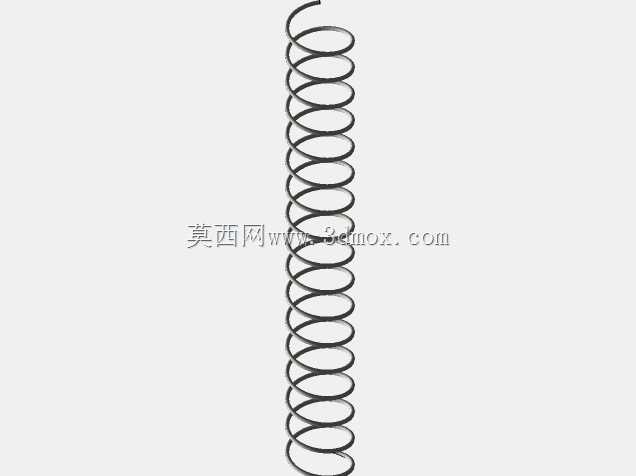

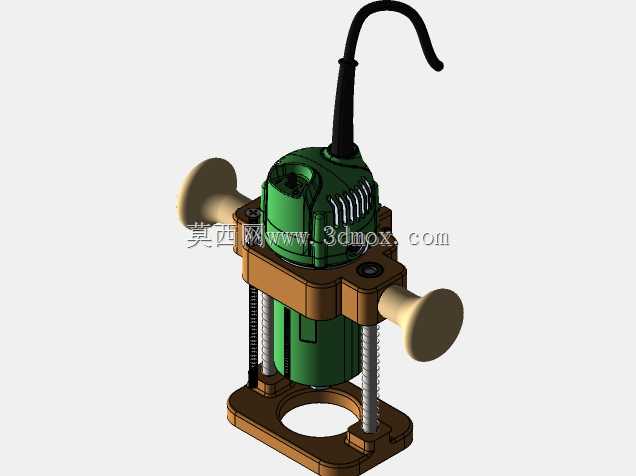

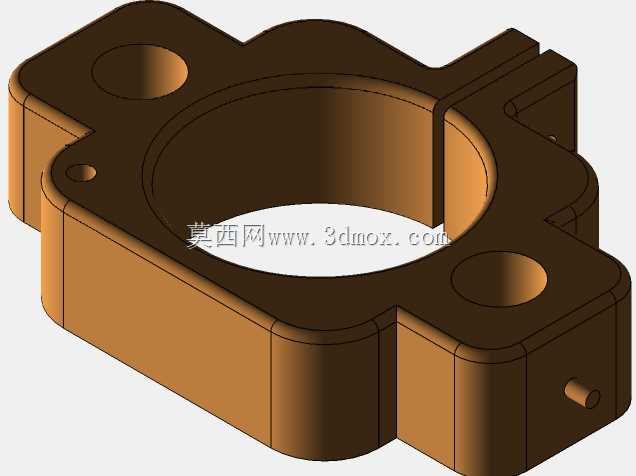

从结构布局来看，整机采用立式柱塞导向设计。中部为动力主体，内置高速电机输出轴向下延伸，通过夹头夹持直刀、修边刀、圆角刀等不同铣刀。机身两侧设置对称操作把手，操作人员双手握持后可稳定控制进给方向和下压力度，降低单侧持握带来的偏摆误差。外围框架由底座、双导柱、弹簧复位组件和深度限位结构组成：底座平贴工件表面，为切削提供基准支撑；两根垂直导柱保证动力头只能沿竖直方向上下移动，避免刀轴在吃刀时发生侧向晃动；弹簧用于在操作人员松开下压动作后将主体抬回初始位置，减少刀具持续接触工件造成的意外刮擦。

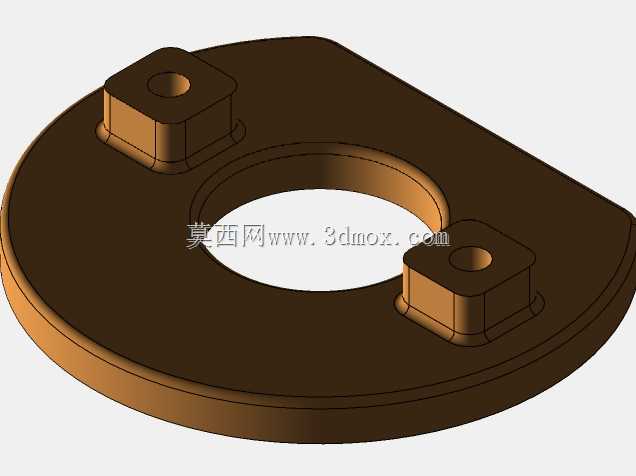

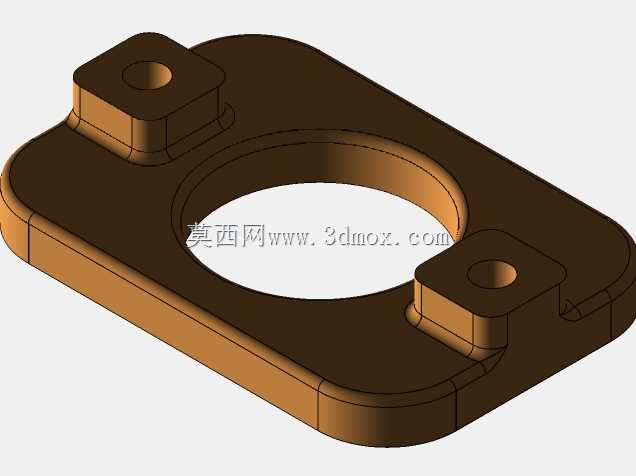

底座中部开设避让孔，刀具从孔中穿过并作用于木料，孔的尺寸决定了可使用刀具的最大直径和加工边界。设计时需要重点控制底座下平面到刀夹端面的距离关系，这直接影响最大切削深度和刀具有效伸出量。若底座过高，会限制浅槽加工时的微调精度；若避让孔过小，则会限制大直径铣刀或仿形轴承的安装空间。模型中导柱与主体滑套之间保留了合理的配合间隙，既保证上下滑动顺畅，又能抑制加工振动带来的旷量。

机身顶部设置电源线出线结构，线缆以弯曲状态引出，可在实际使用中减小弯折应力，避免频繁移动时根部断线。外壳散热槽沿电机周向布置，用于高速运转时排出热量。开关与握持区域的位置关系符合单手或双手辅助操作习惯，操作人员在下压过程中能够方便地控制启停。

从安装边界看，该类设备不需要固定工作台，占用空间小，但刀夹规格、底座外径、导柱间距和把手外伸宽度决定了它在狭窄空间中的通过性。进行三维结构设计时，需要同时校核刀具装拆空间、双手操作空间、底座与靠山附件的连接孔位，以及弹簧压缩极限位置，确保下压到最大深度时主体不会与底座发生干涉。整体结构紧凑，导向明确，适合作为木工电动工具结构设计、刀具运动校核和人机操作分析的参考案例。
