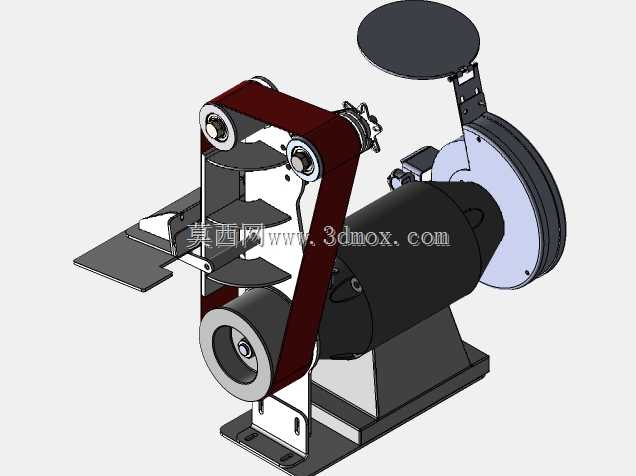

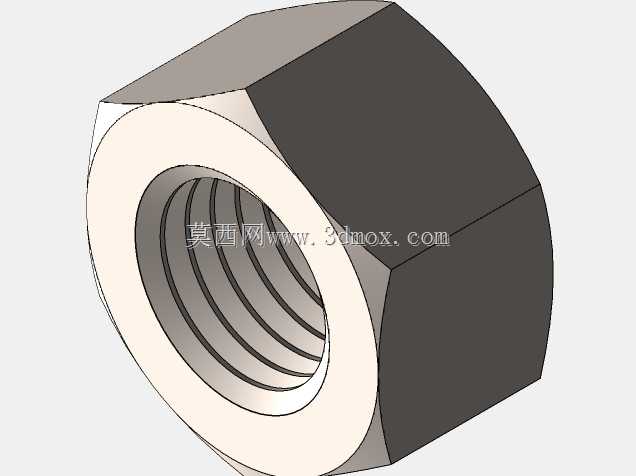

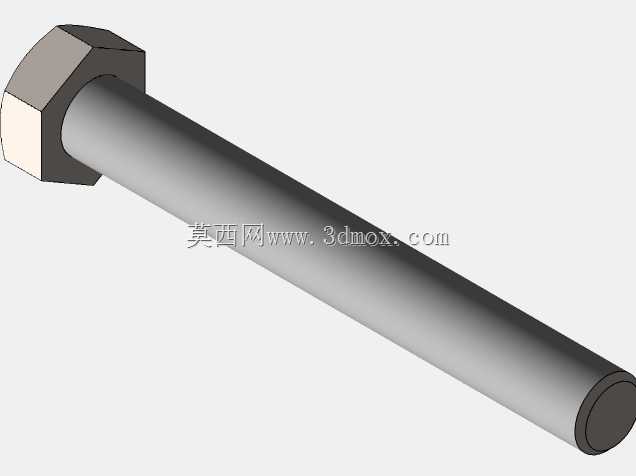

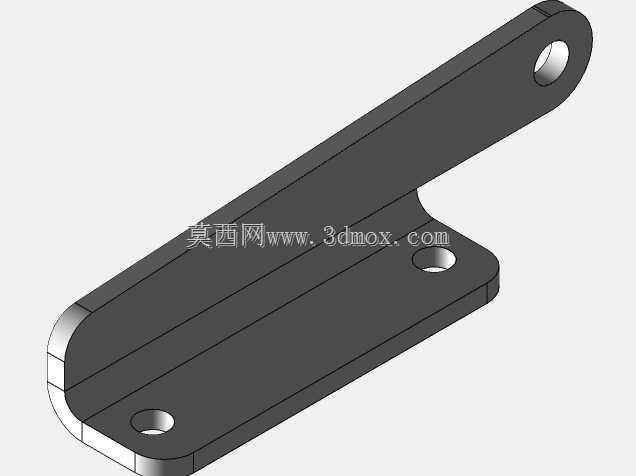

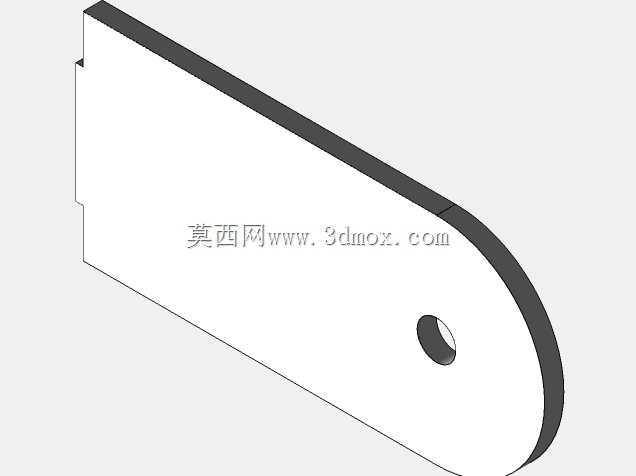

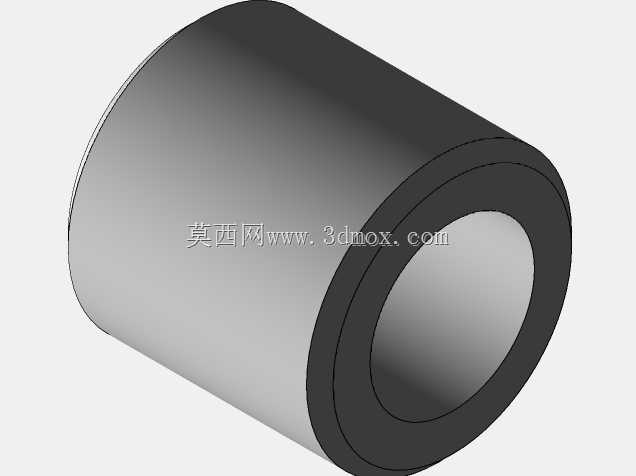

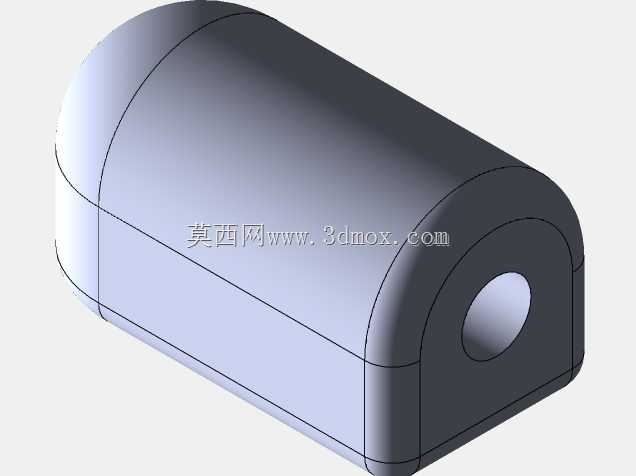

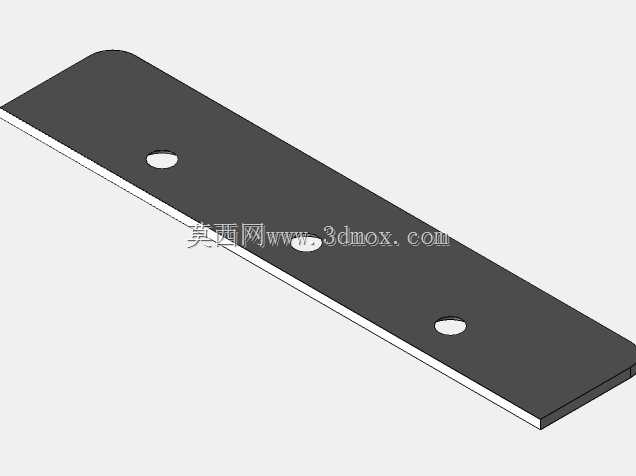

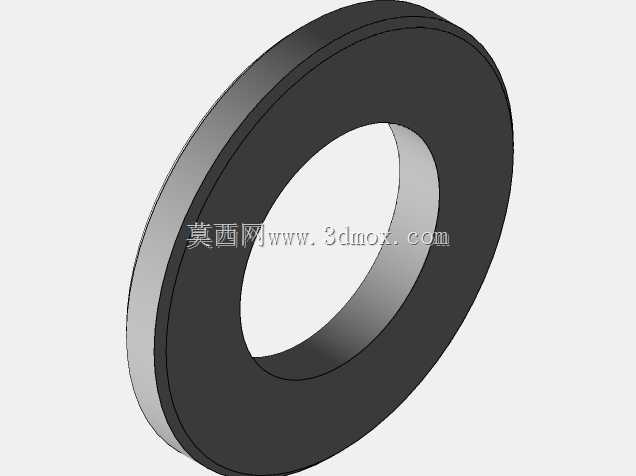

立式多功能砂带磨削打磨设备结构

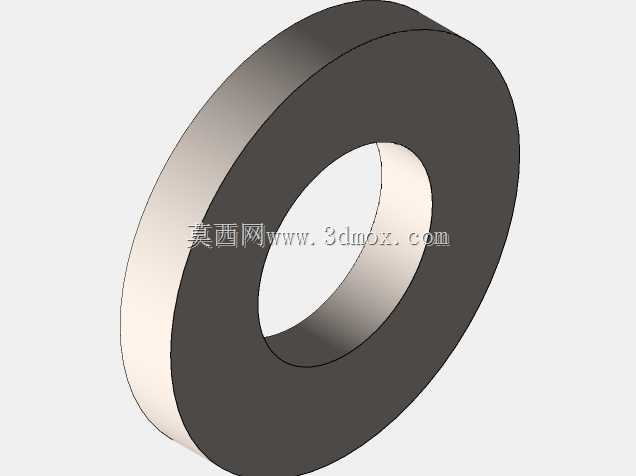

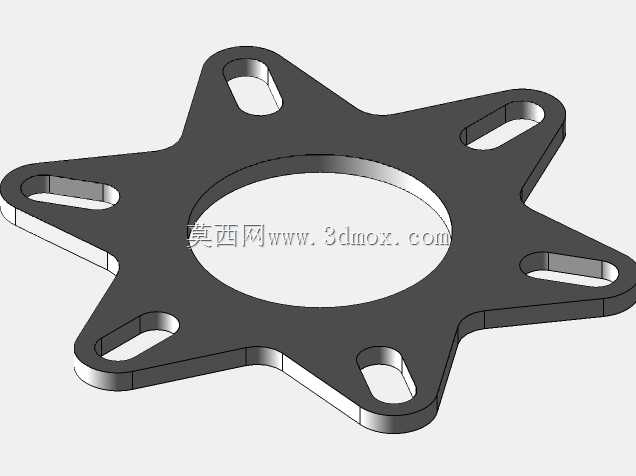

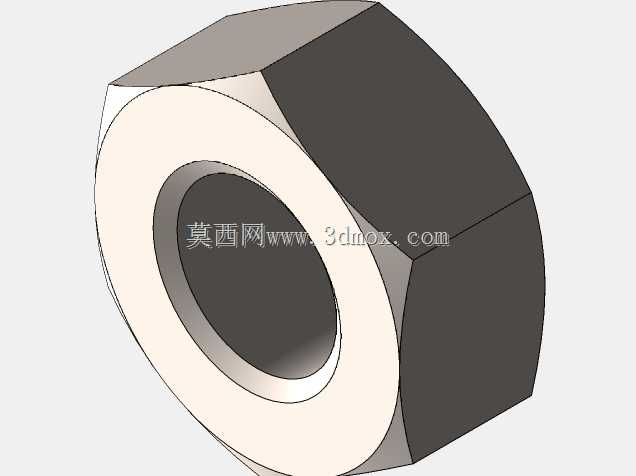

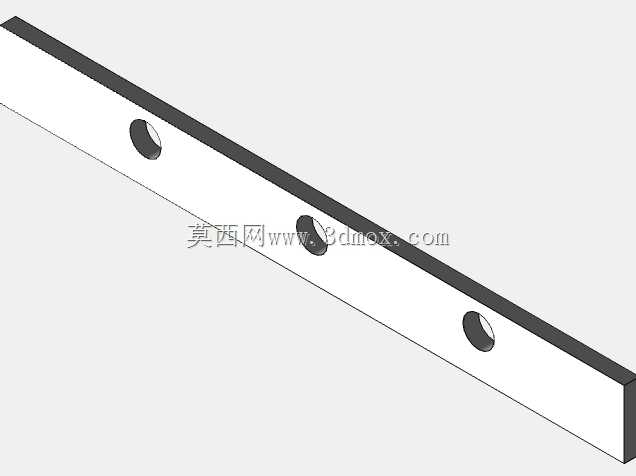

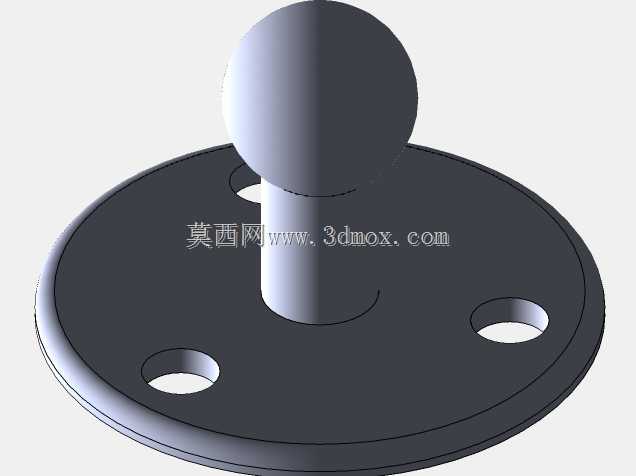

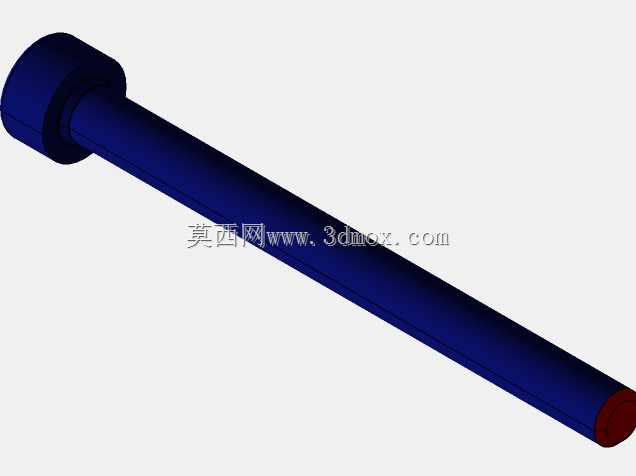

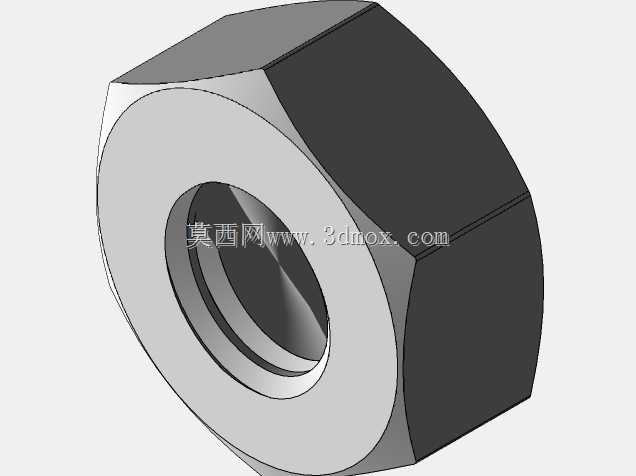

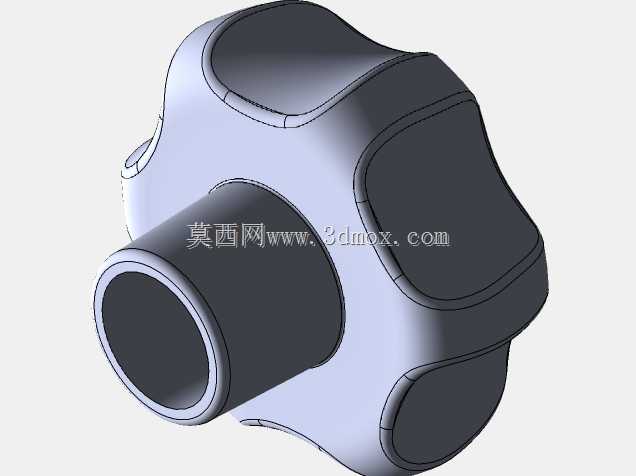

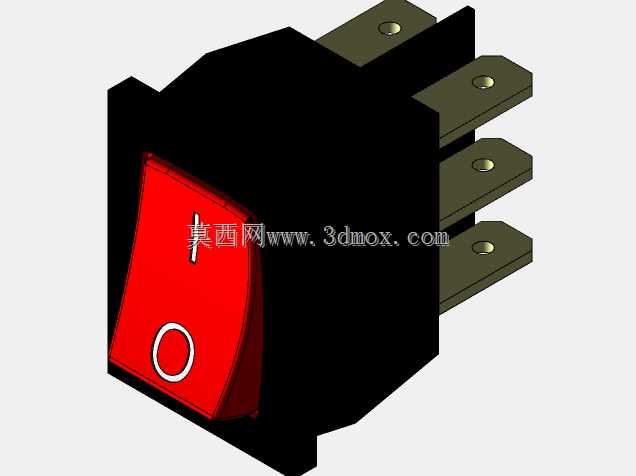

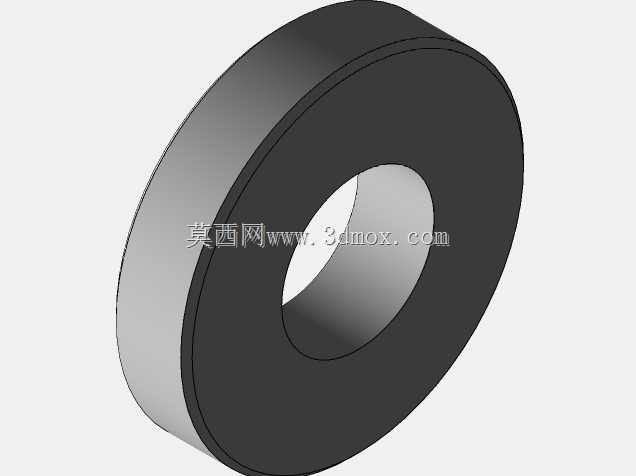

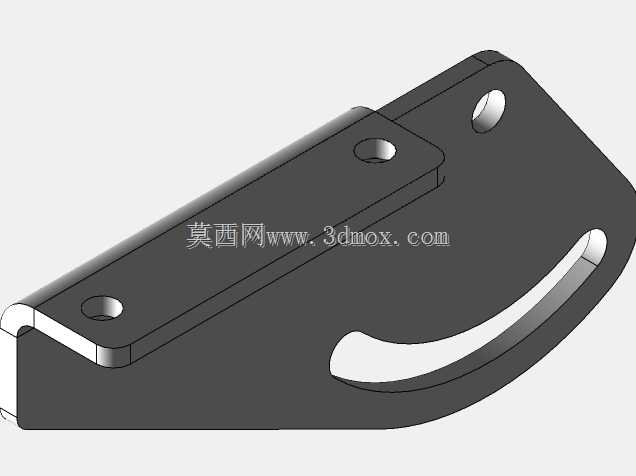

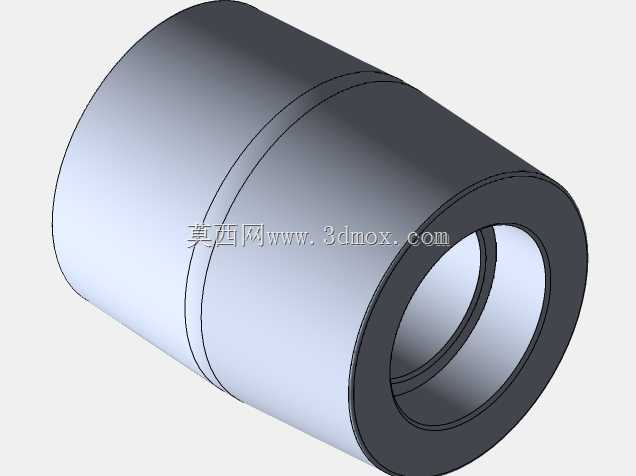

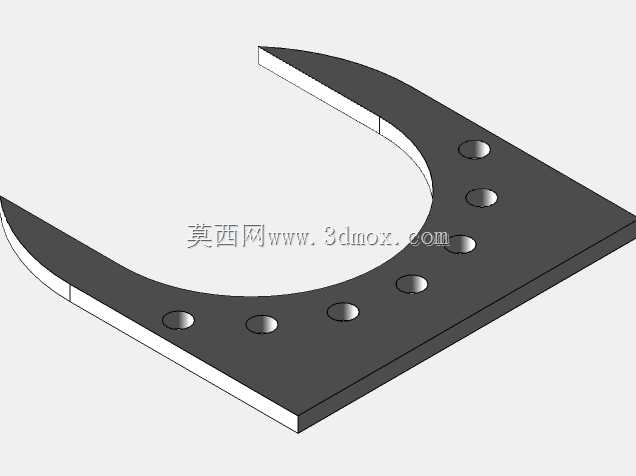

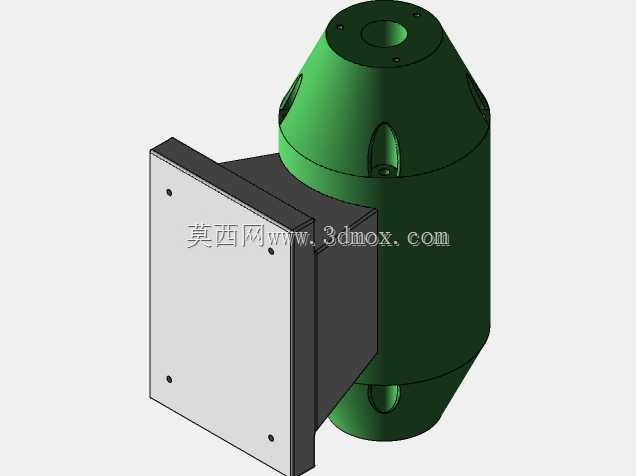

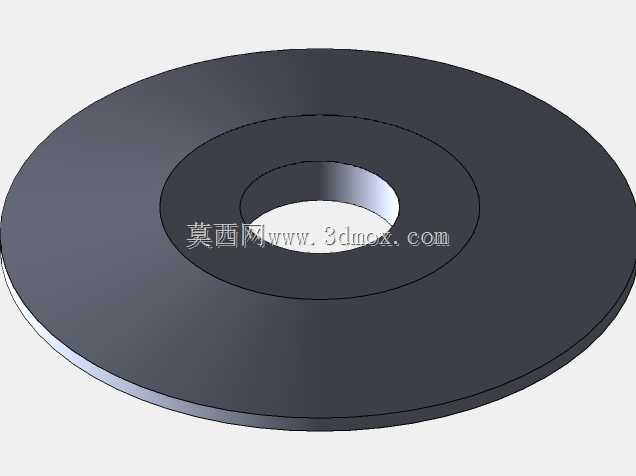

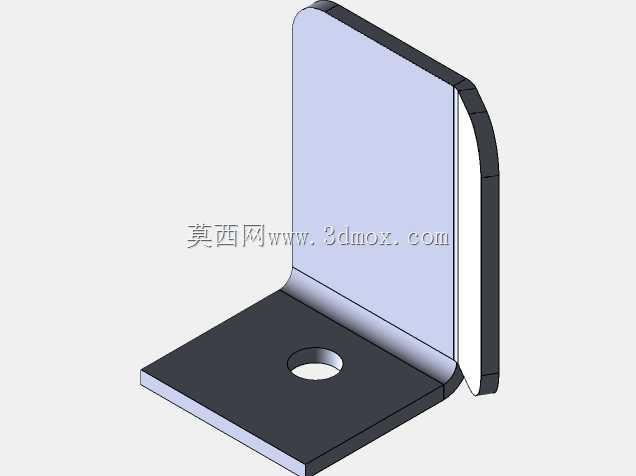

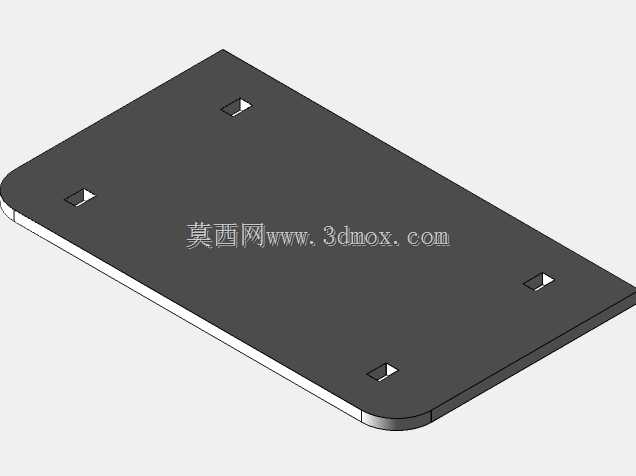

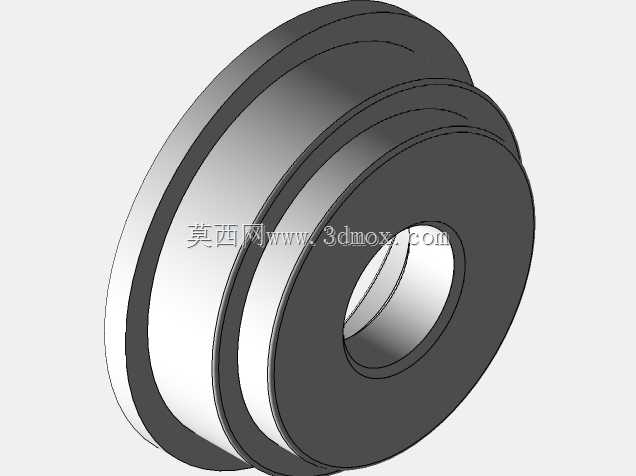

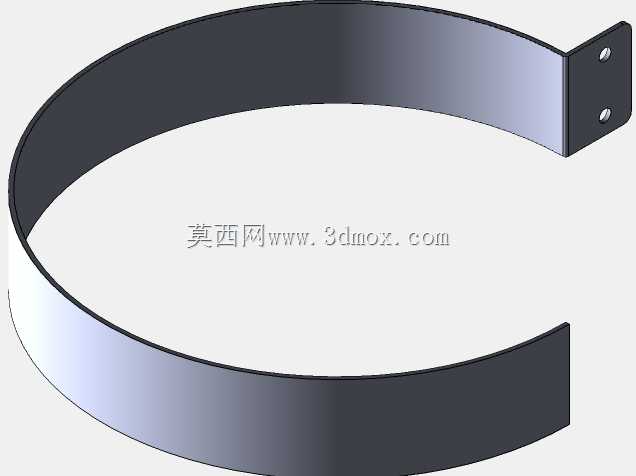

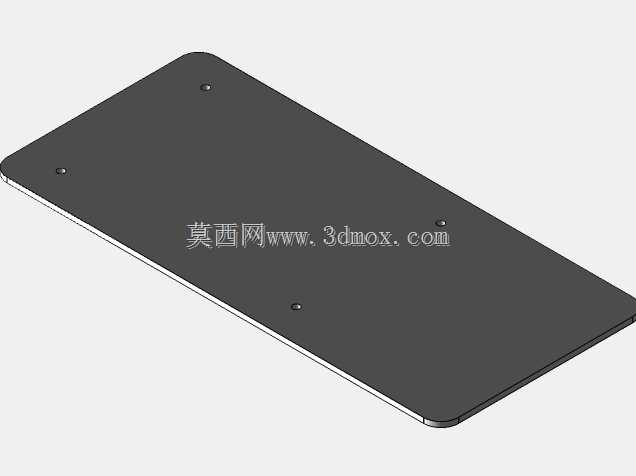

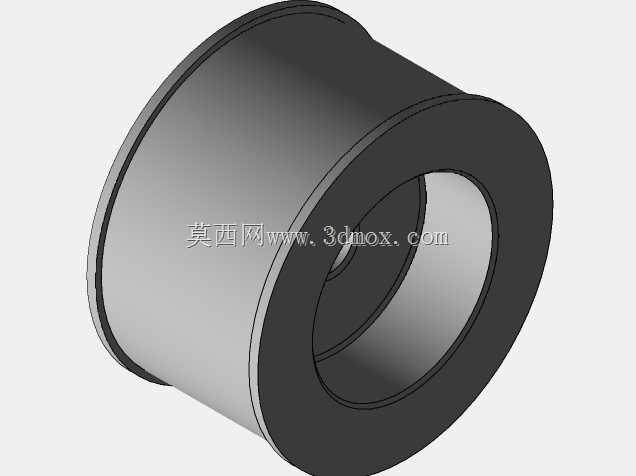

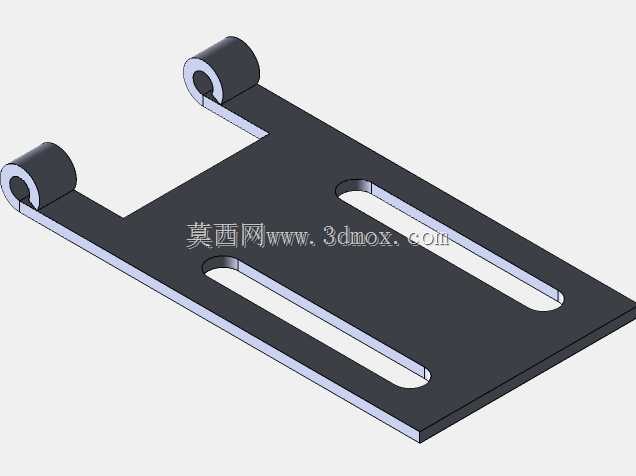

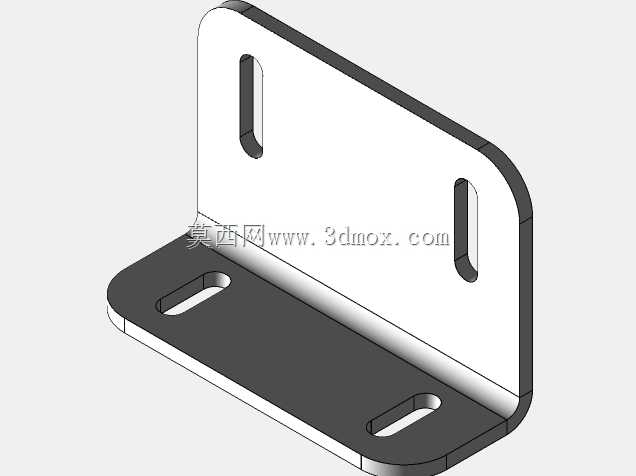

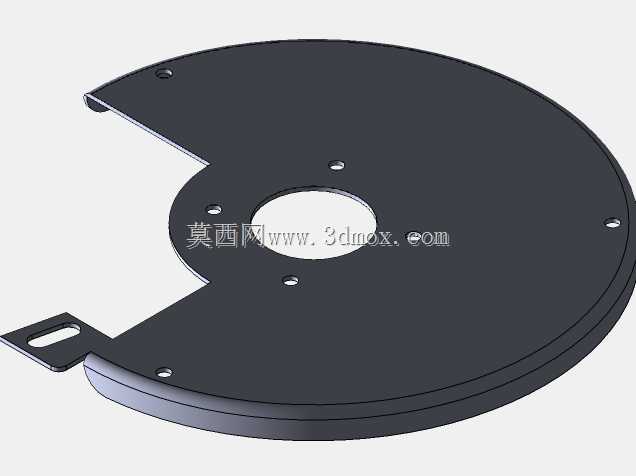

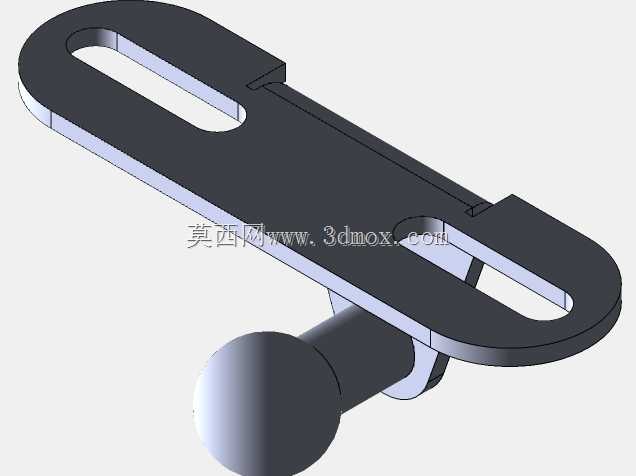

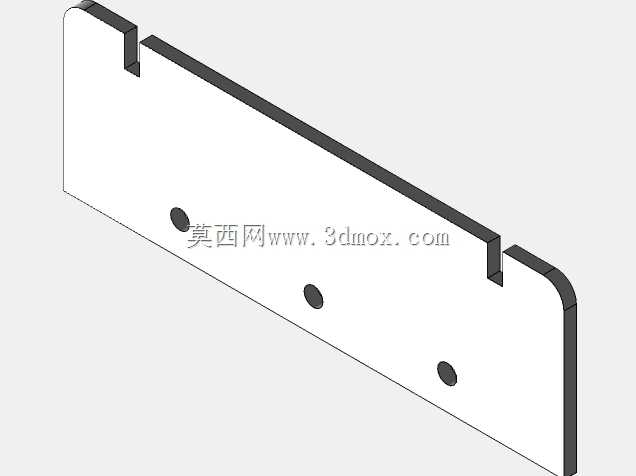

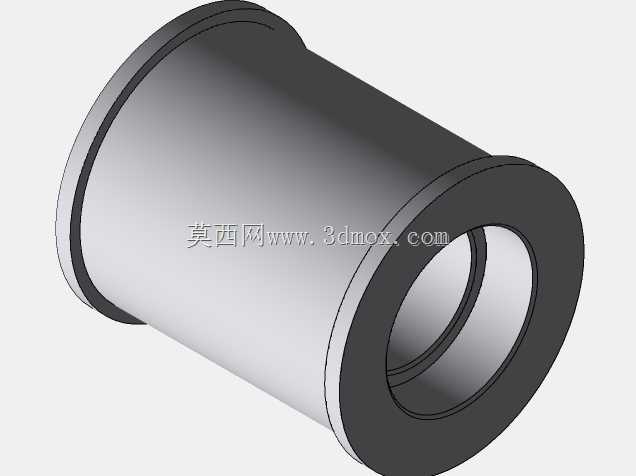

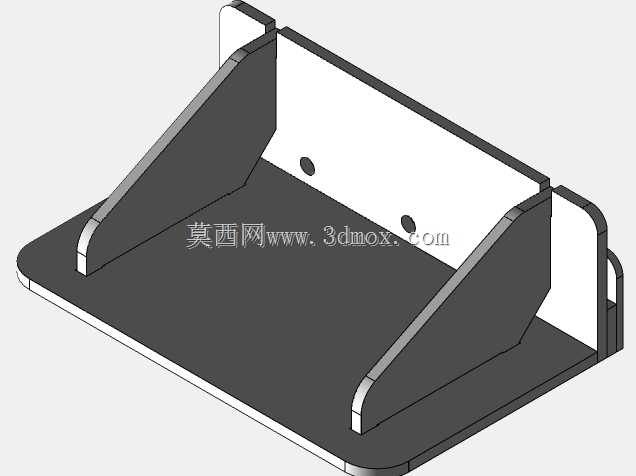

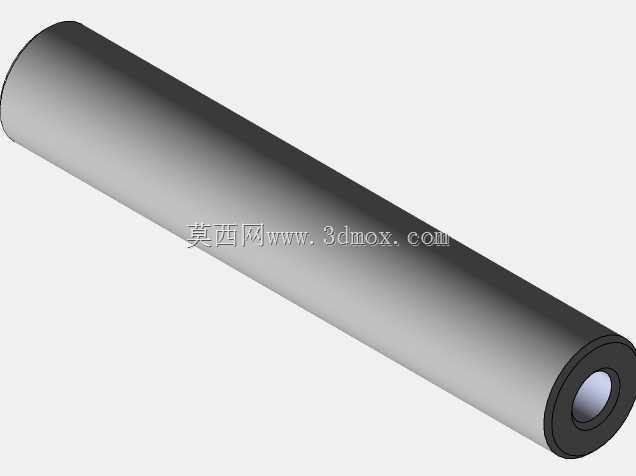

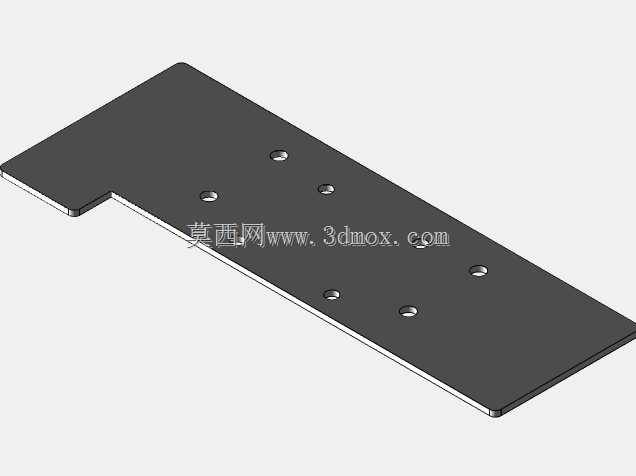

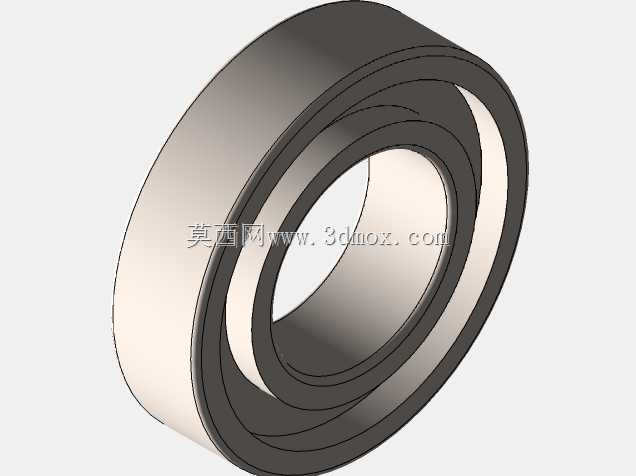

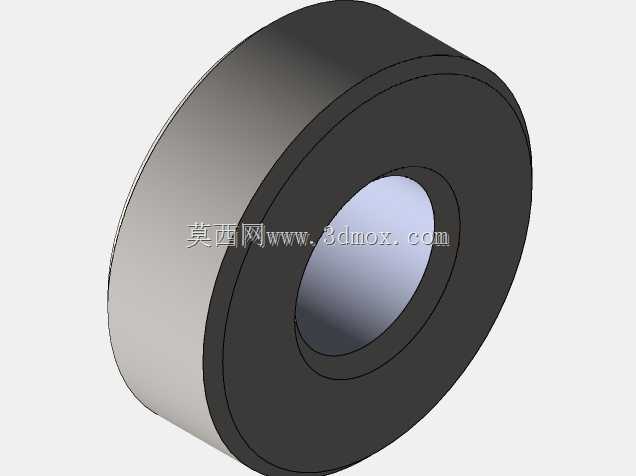

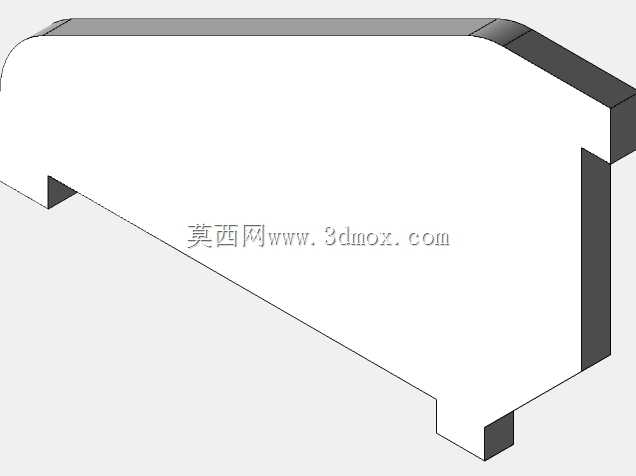

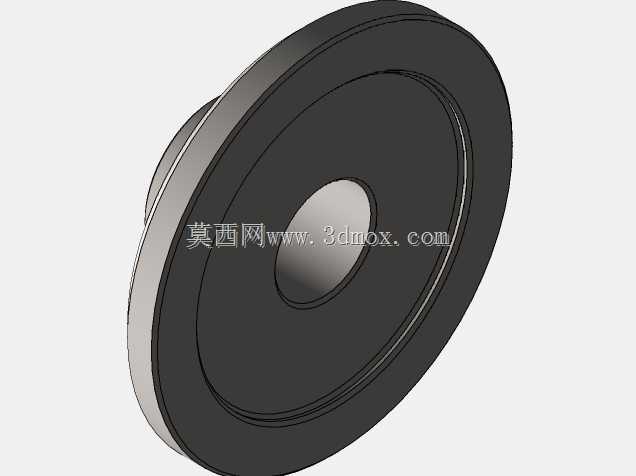

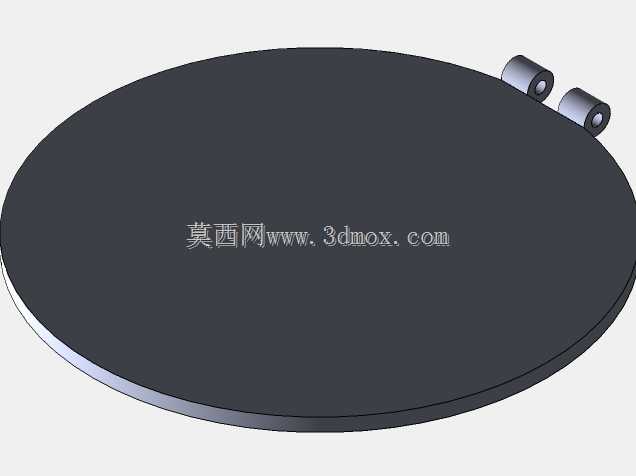

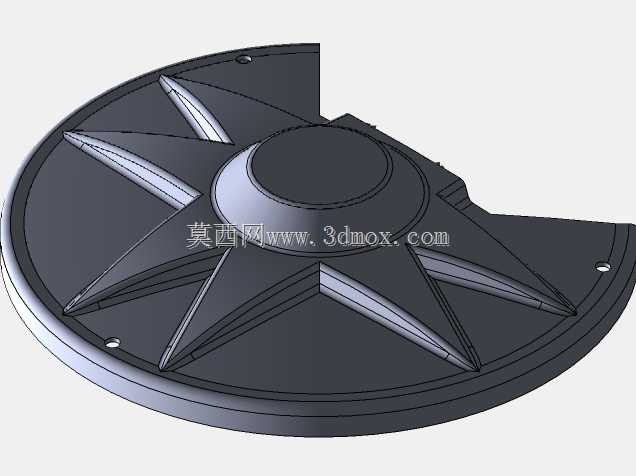

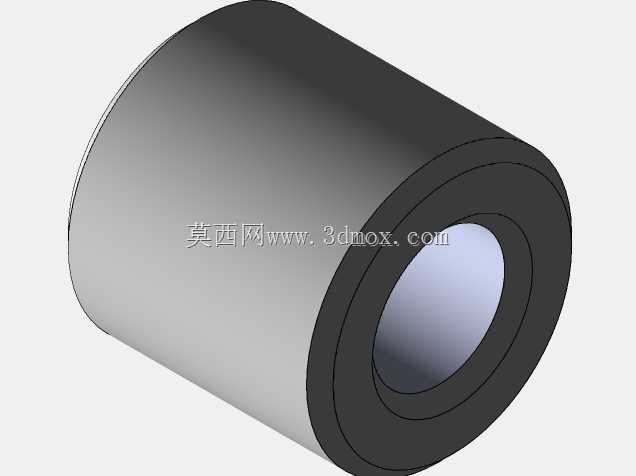

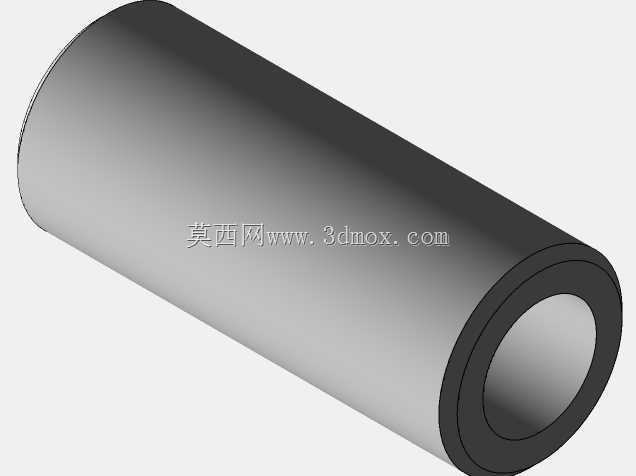

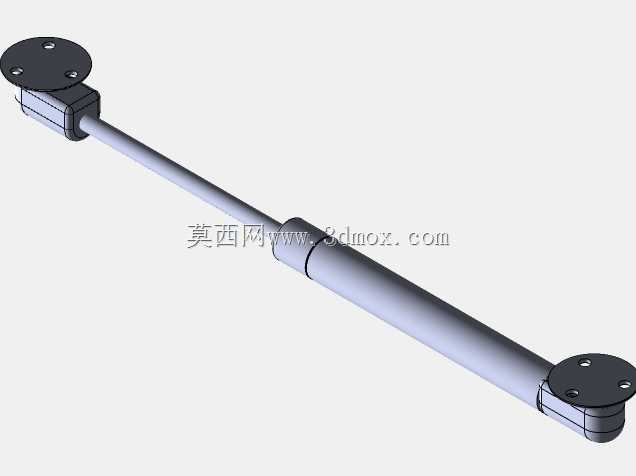

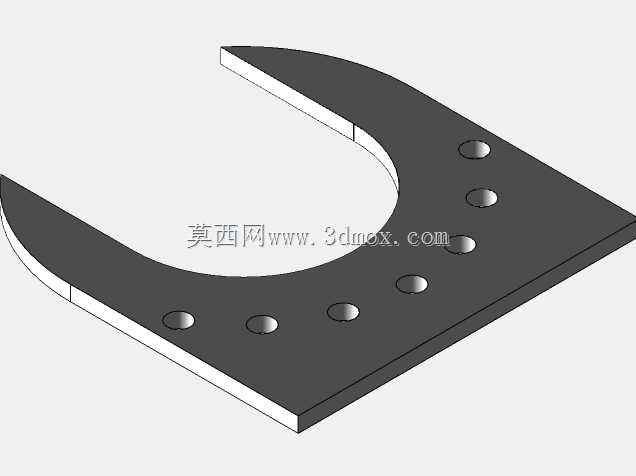

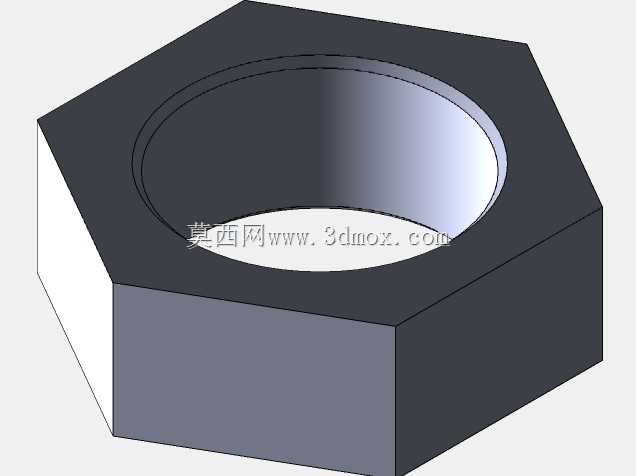

这款砂带磨削设备的结构设计，核心围绕小型五金加工、刀具修磨、小型金属件去毛刺的实际作业场景展开，区别于大型落地式磨床的大占地特性，整机采用台式安装布局，底座预留的四个安装孔可直接固定在常规钳工工作台台面，安装边界控制在长450mm、宽280mm的矩形范围内，不需要额外做地基浇筑，适配个体加工作坊、维修车间、小型五金厂的工位布置需求。设备的动力单元采用卧式同轴布局，电机输出端直接驱动主动接触轮，省去了额外的中间传动结构，既减少了传动过程的功率损耗，也压缩了整机的横向尺寸，主动轮与顶部张紧轮、下部接触轮呈三角排布，砂带的包角经过反复校核，保证不同工位磨削时砂带不会出现打滑、跑偏的问题，张紧结构采用侧边快调式设计，扳动顶部的偏心压杆即可快速完成砂带更换，不需要额外借助扳手等工具，换带时间可控制在30秒以内，适配频繁更换不同粒度砂带的作业需求。设备设置了三个独立的磨削工位，下部接触轮为硬橡胶包覆轮，适合平面磨削、刀具开刃等需要刚性支撑的作业，接触轮旁设置了可调节角度的工件托架，托架可在0到45度范围内无级调整角度，修磨车刀、凿子等刃具时可直接靠在托架上控制磨削角度，不需要额外手持角度量具辅助定位；上部的两个惰轮之间预留了柔性磨削区域，砂带在该段无刚性支撑，适合对异形曲面工件进行轮廓打磨、去毛刺作业，可贴合工件的不规则表面完成抛光处理；设备侧边还集成了一个纤维抛光轮，可在砂带磨削完成后直接切换到抛光工位做表面精抛，不需要二次装夹工件转移工位。整机的护罩结构采用薄钢板折弯成型，将砂带的非作业区域完全包覆，仅露出作业面，避免磨削过程中砂带断裂甩出造成安全隐患，顶部设置的可翻转圆形托盘可放置待加工工件、量具等小物件，减少作业过程中工件的拿取动线。设计过程中对整机的重心做了配平校核，电机作为整机重量最大的部件布置在底座正上方，即使在侧边抛光轮施加较大磨削压力时，整机也不会出现侧翻问题，所有旋转部件的同轴度公差控制在0.02mm以内，高速运转时的振动幅值控制在0.01mm范围内，保证磨削表面的粗糙度稳定，不会出现振纹。
