立式砂带磨削加工设备结构设计

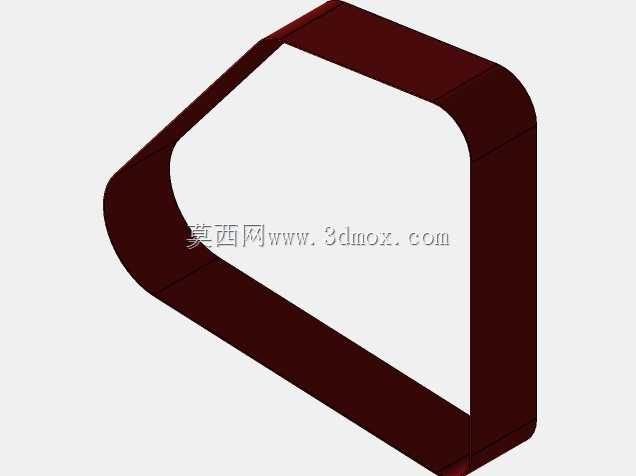

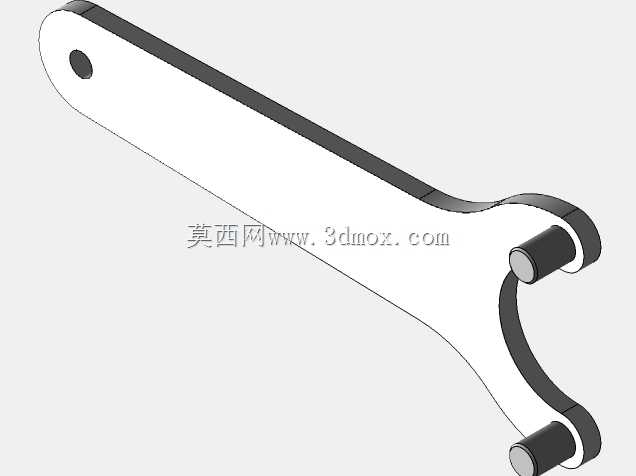

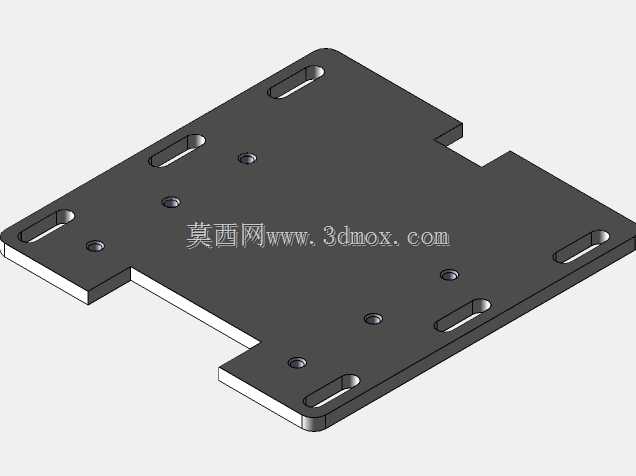

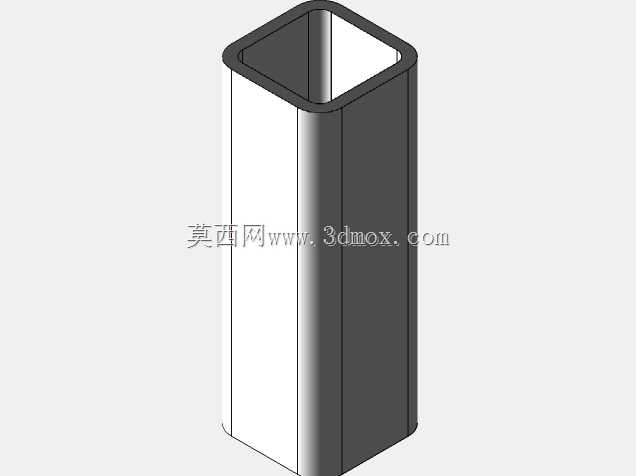

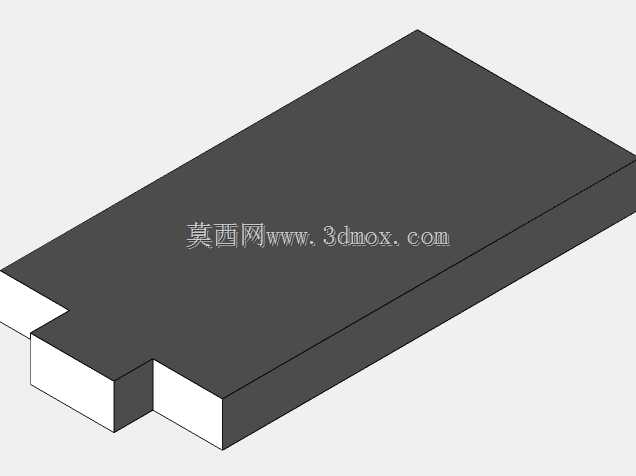

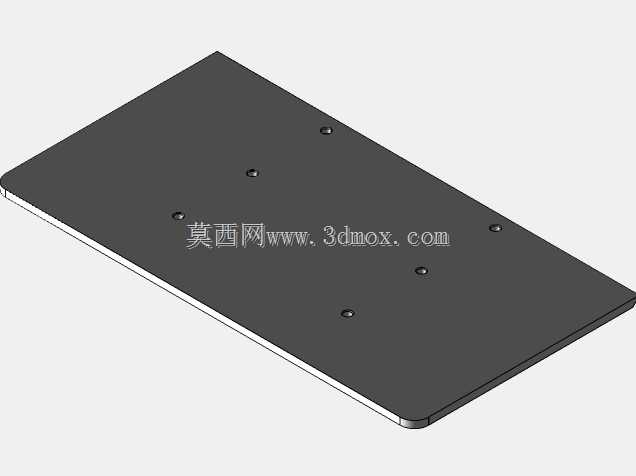

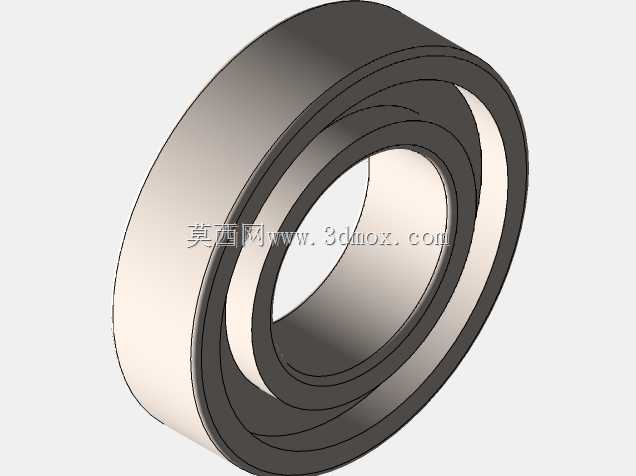

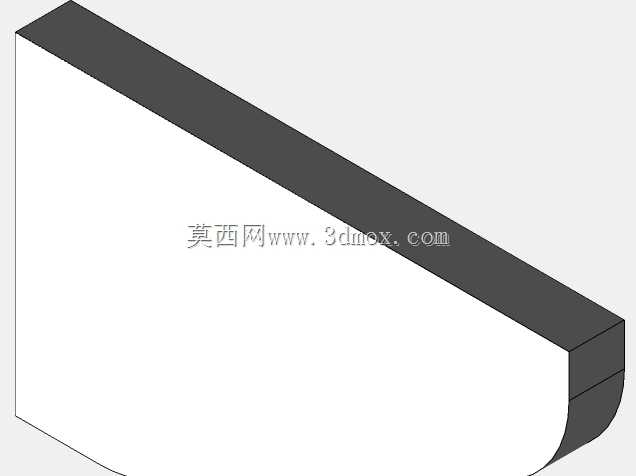

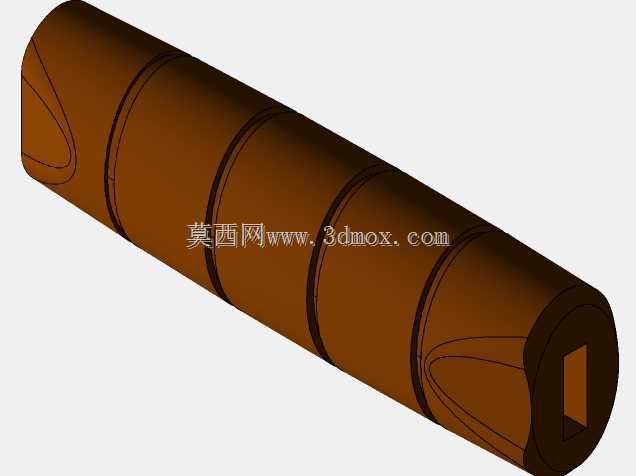

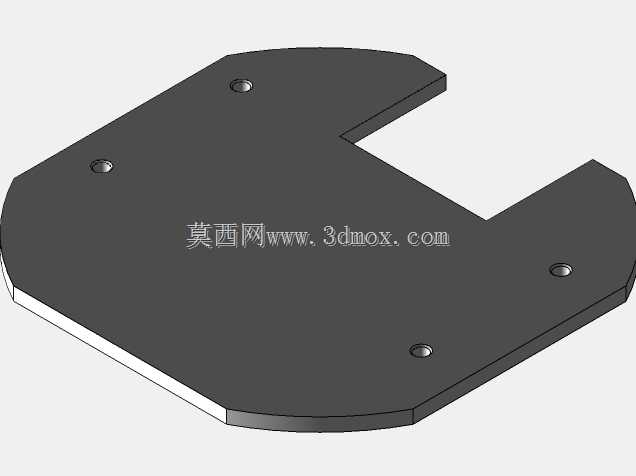

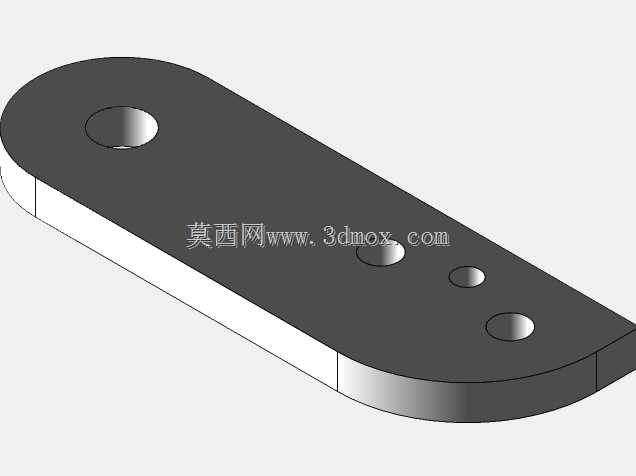

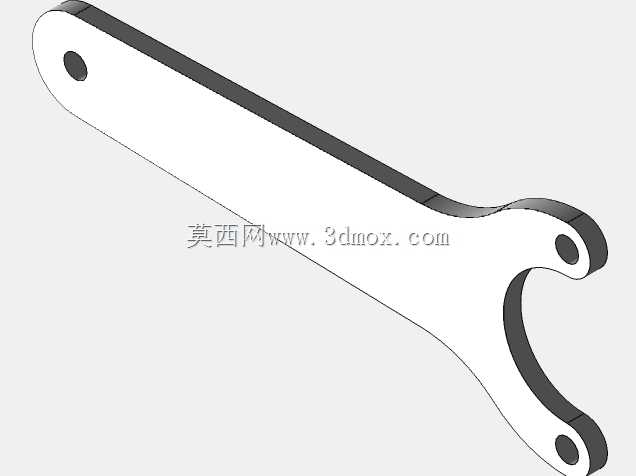

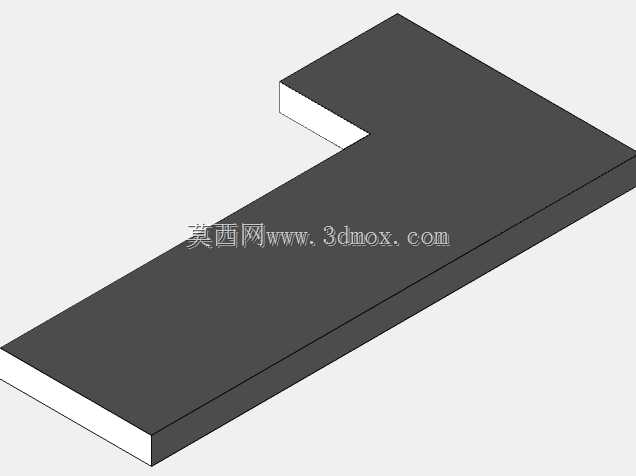

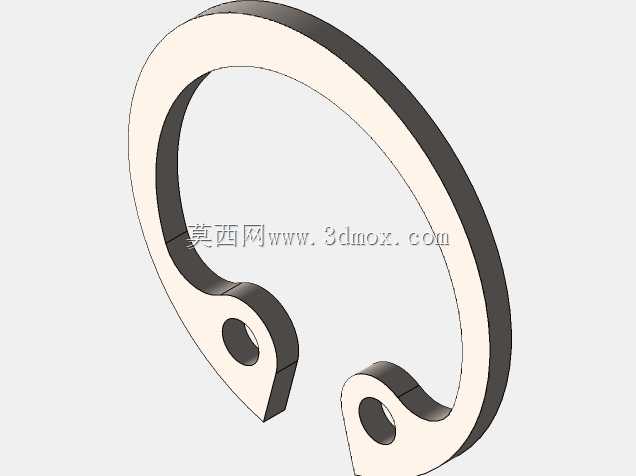

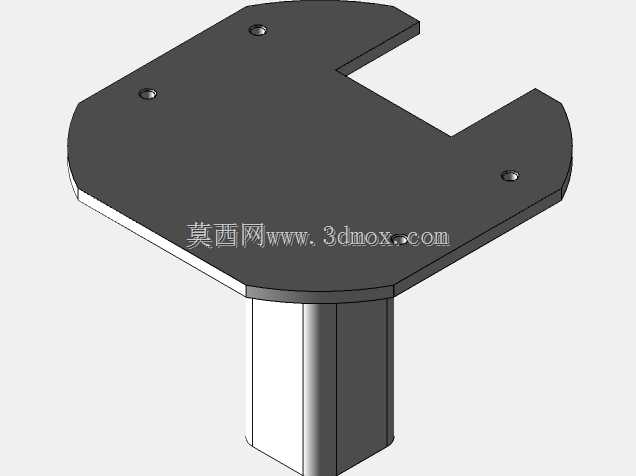

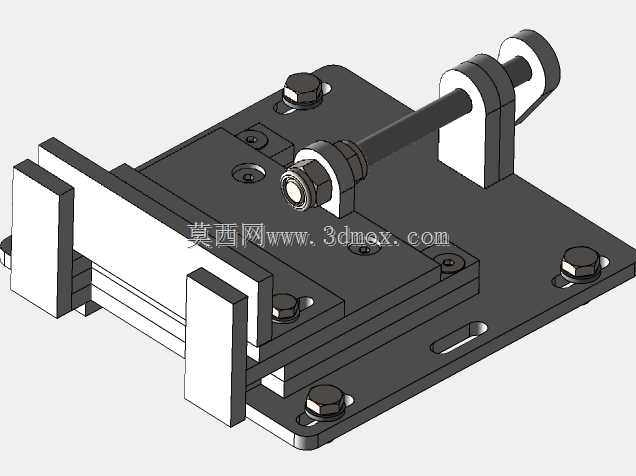

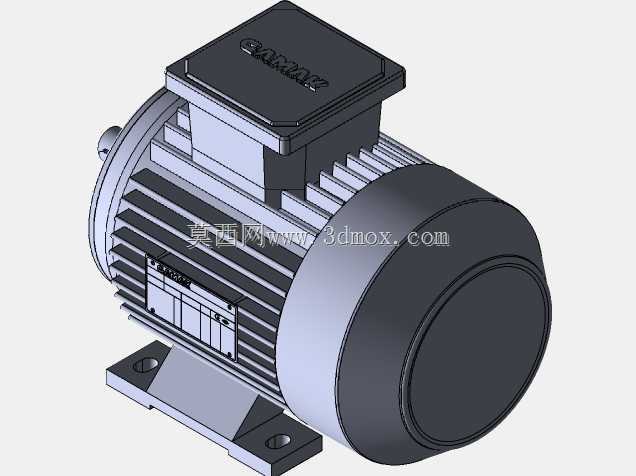

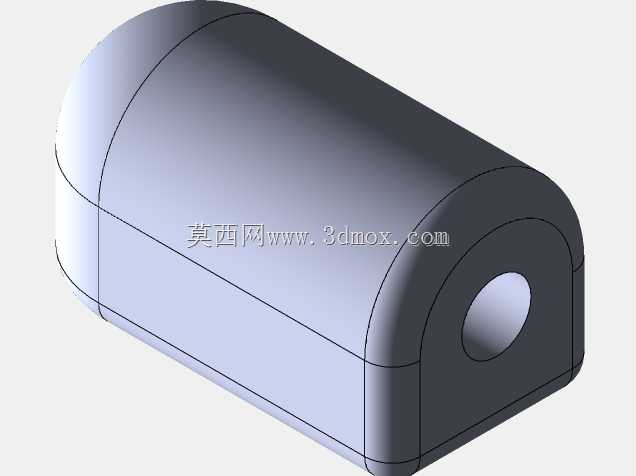

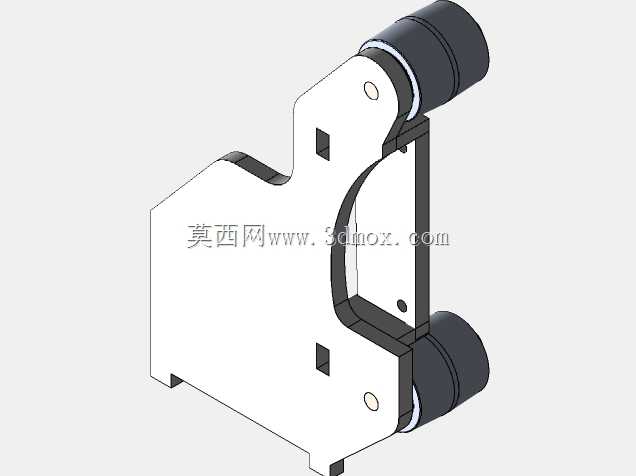

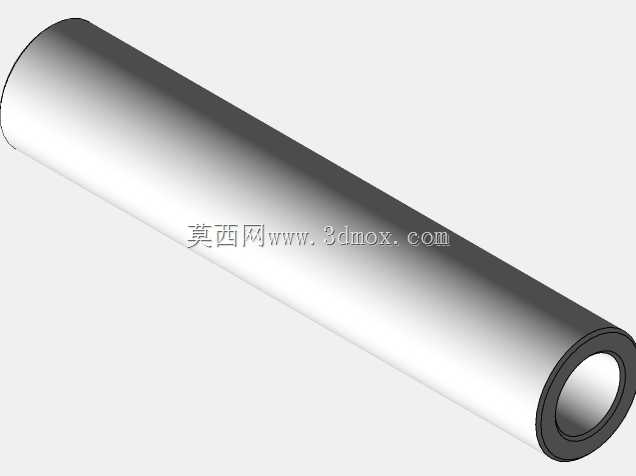

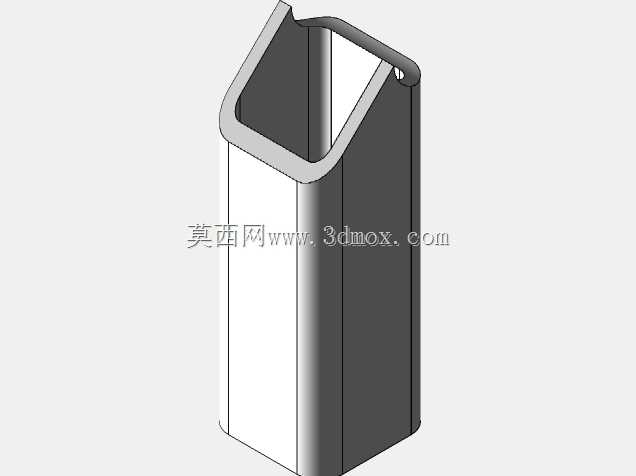

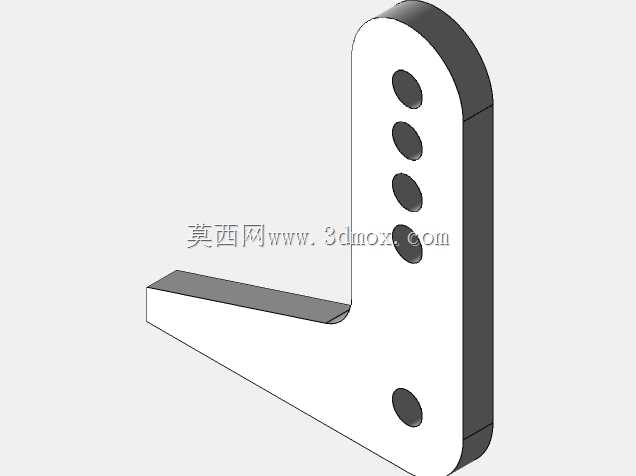

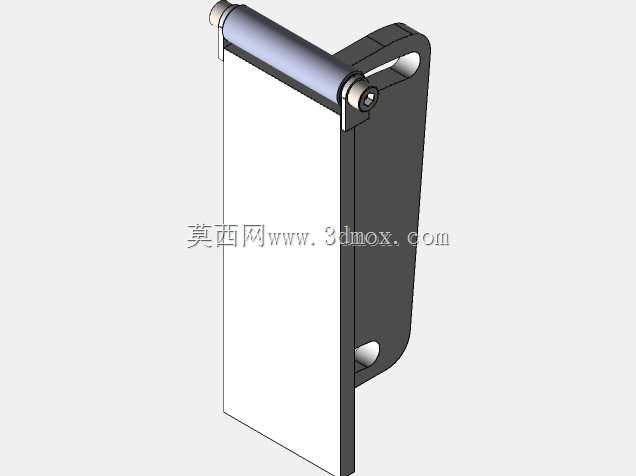

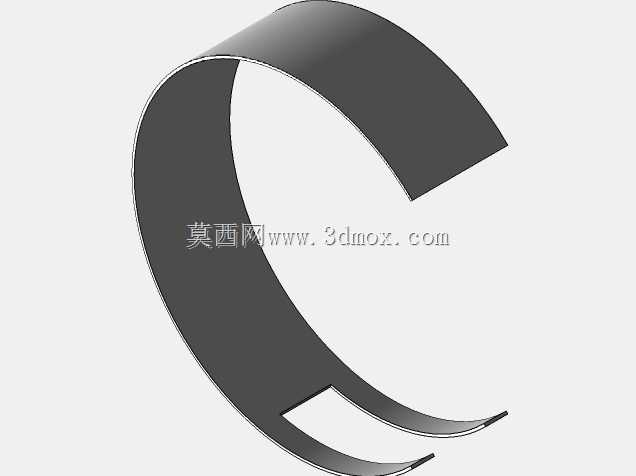

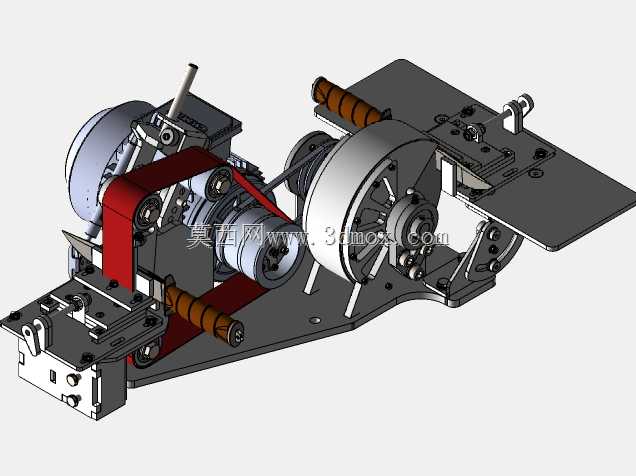

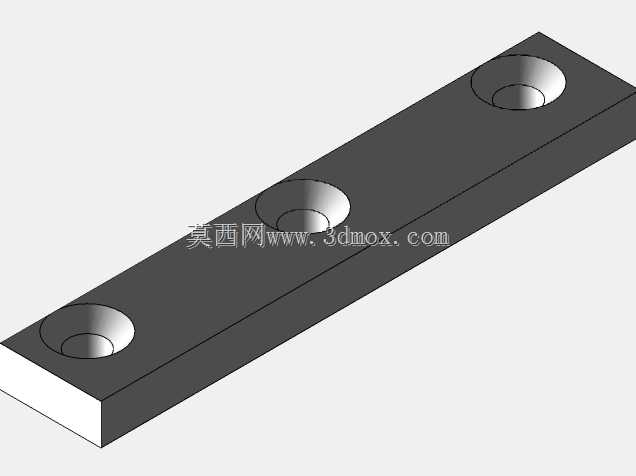

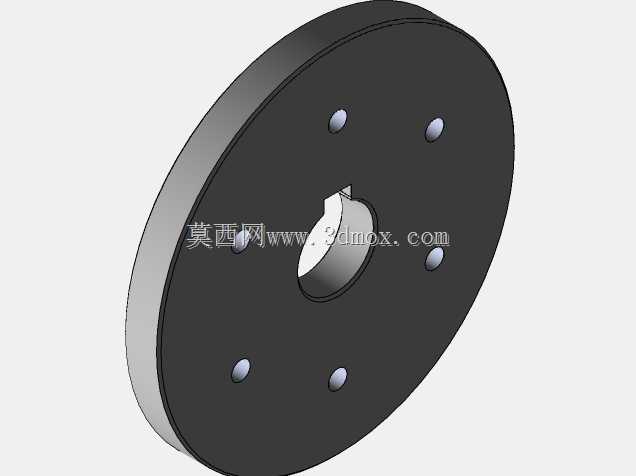

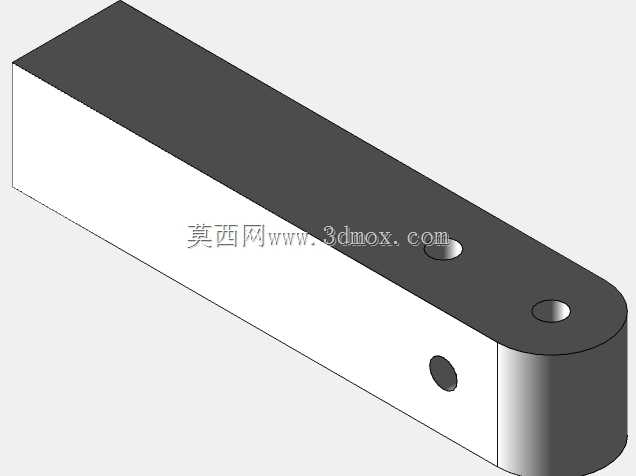

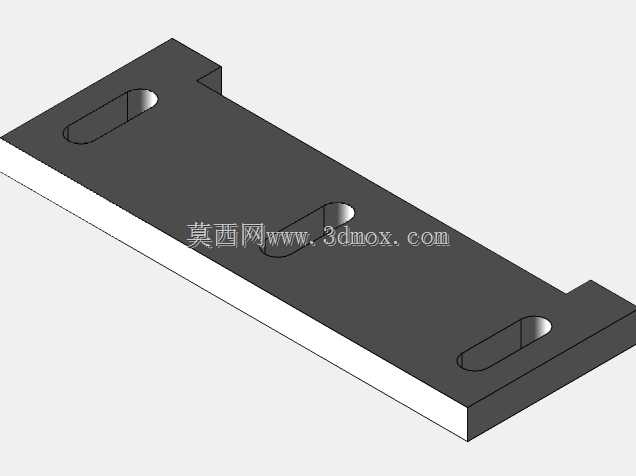

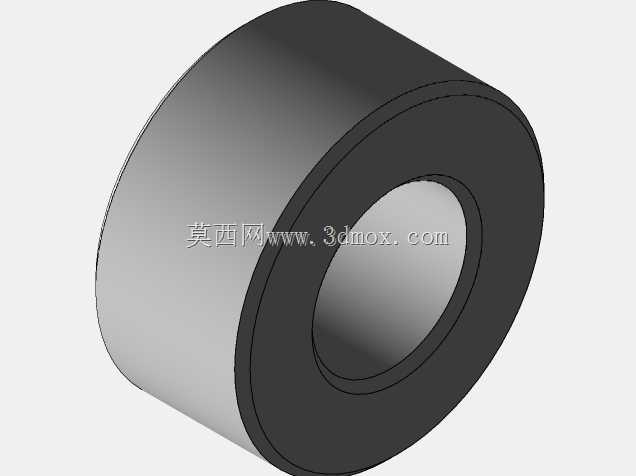

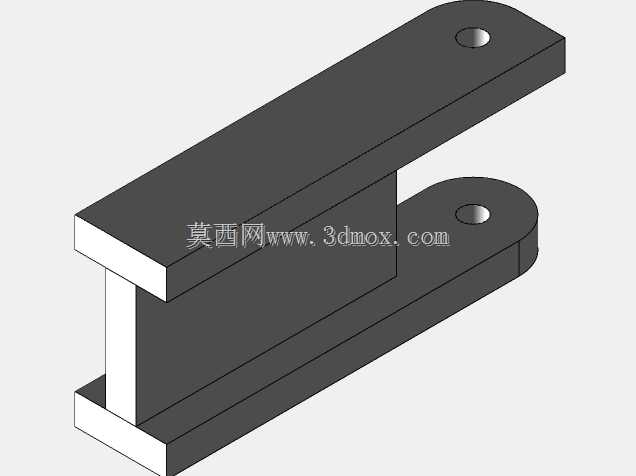

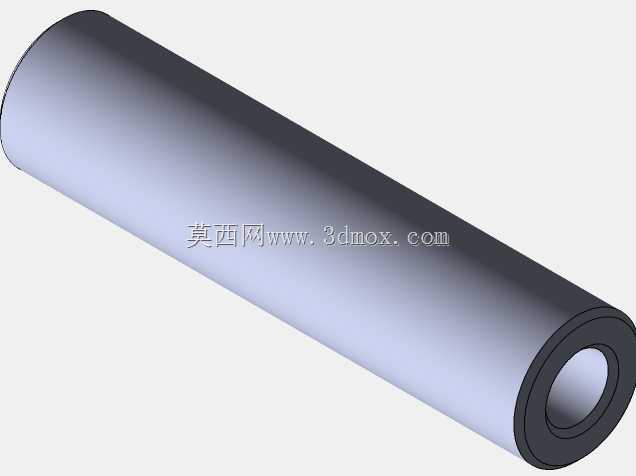

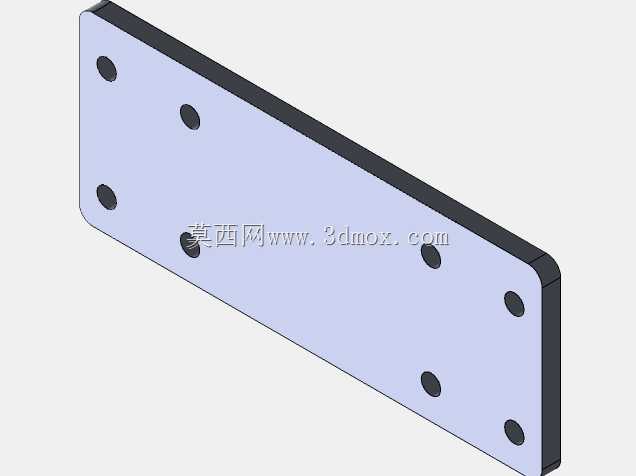

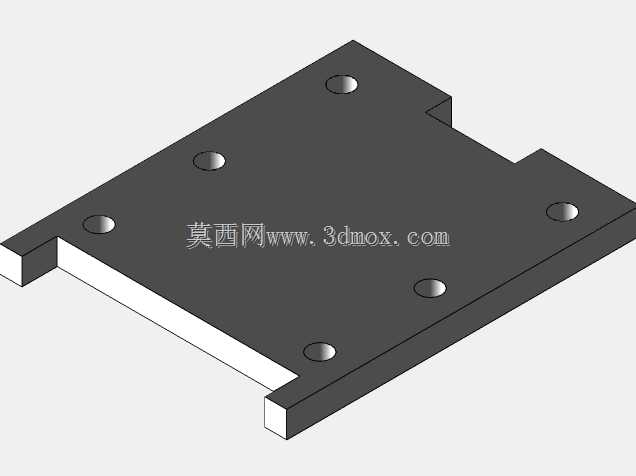

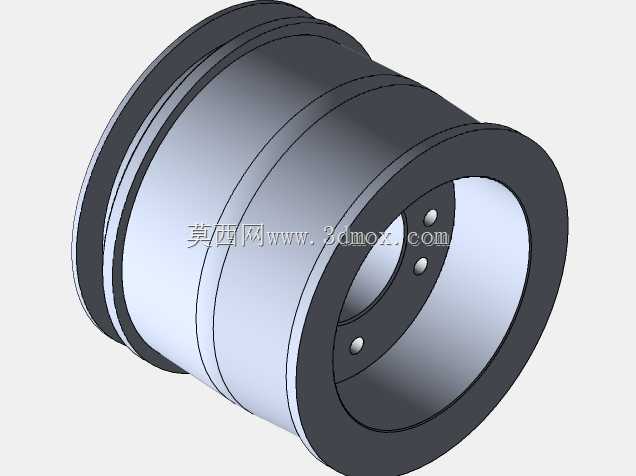

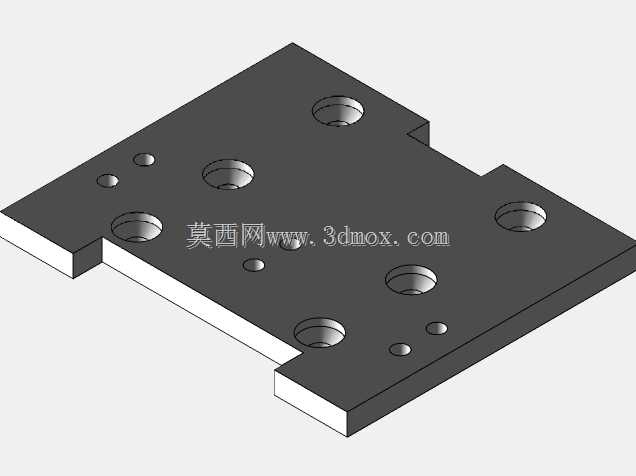

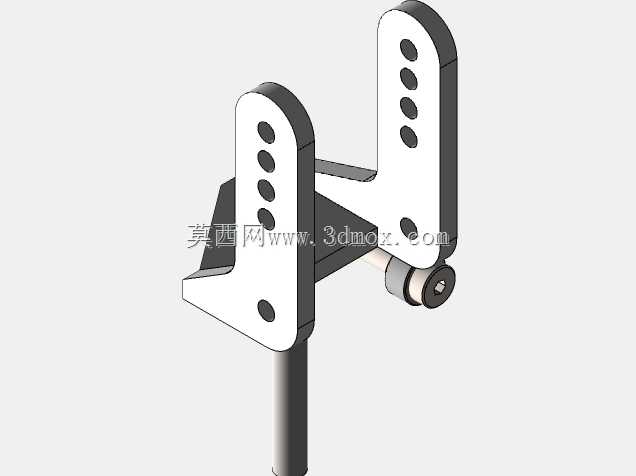

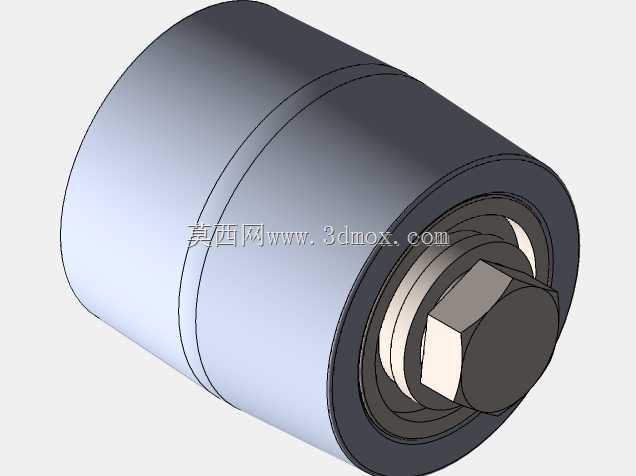

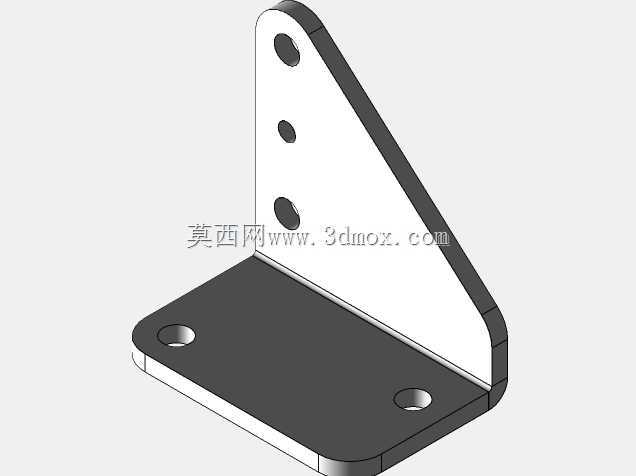

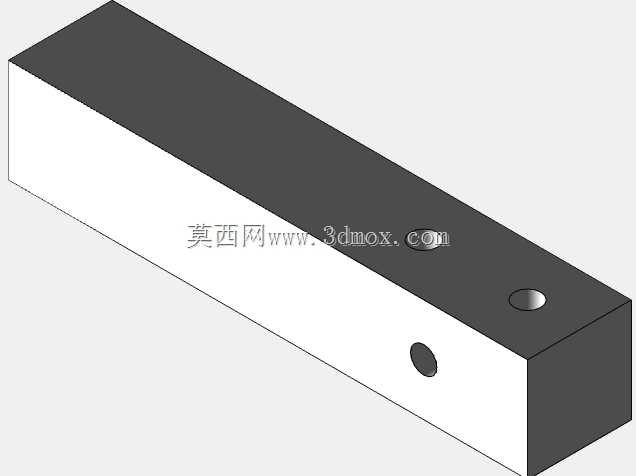

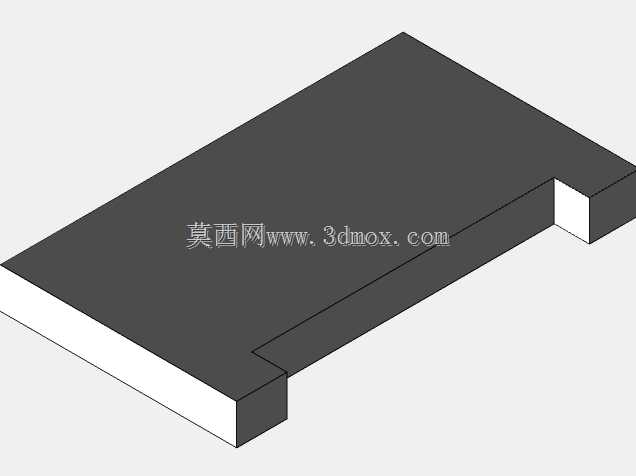

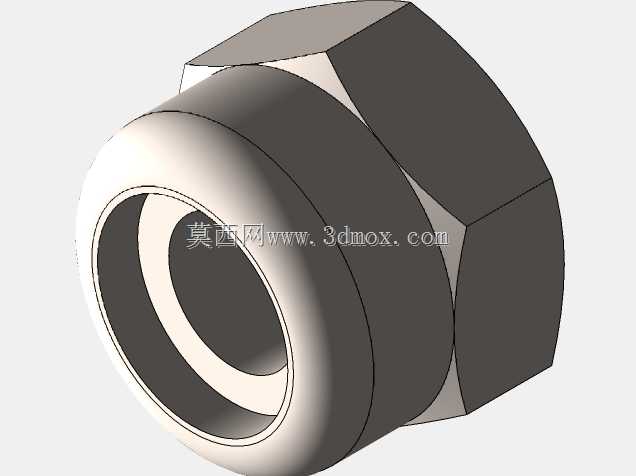

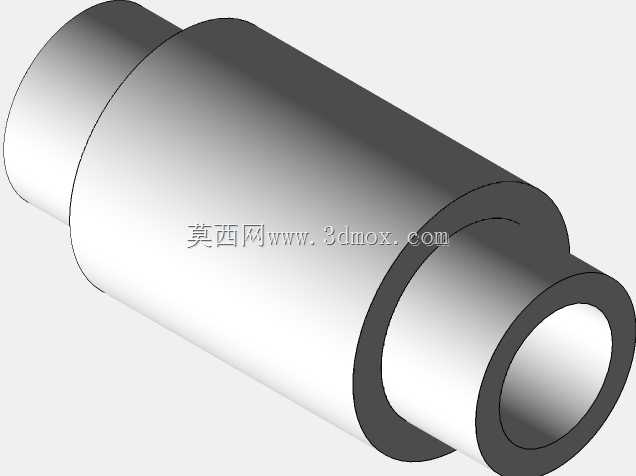

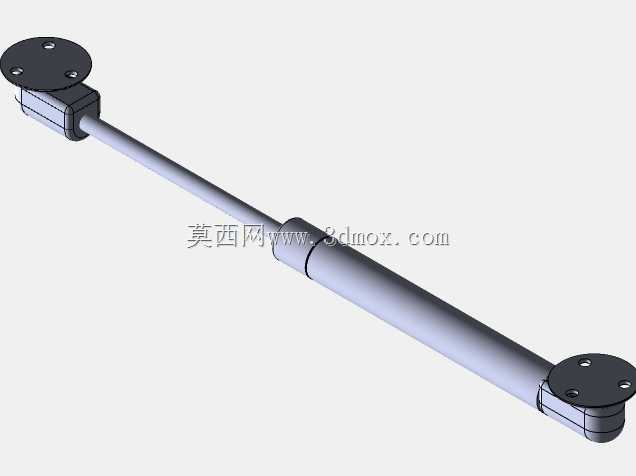

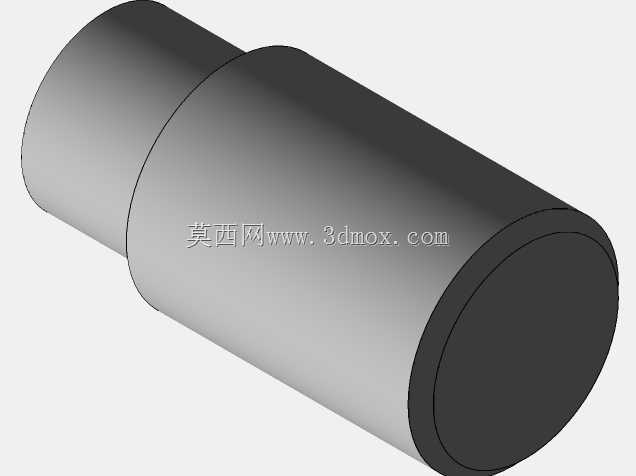

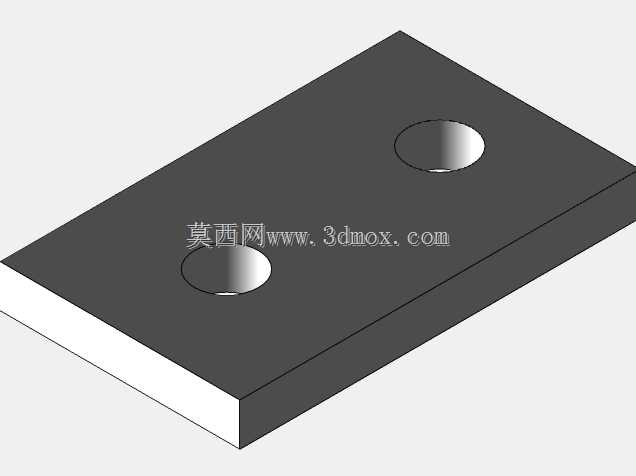

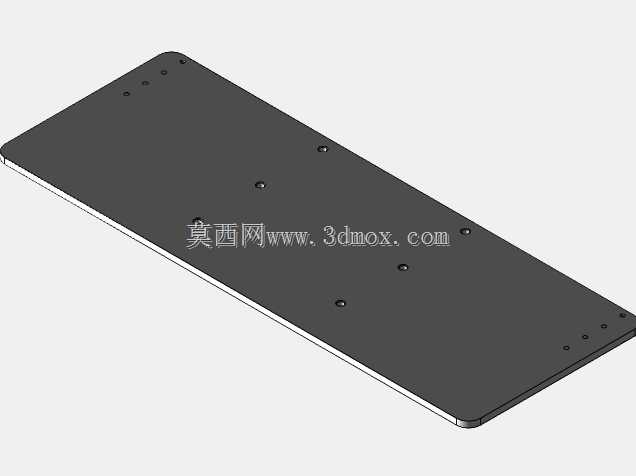

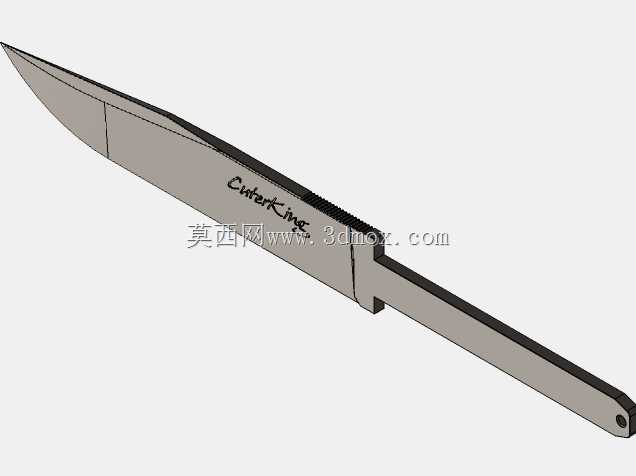

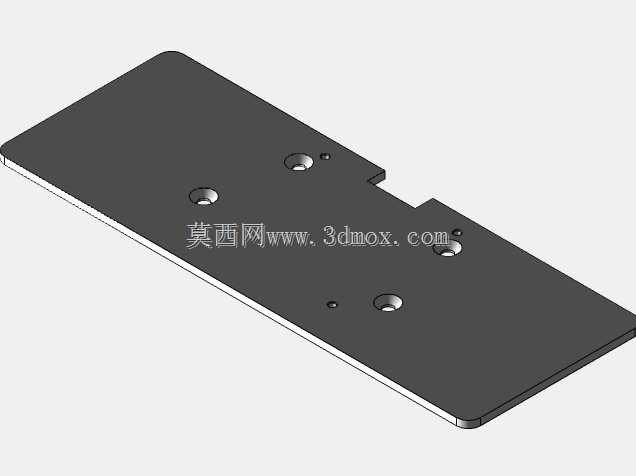

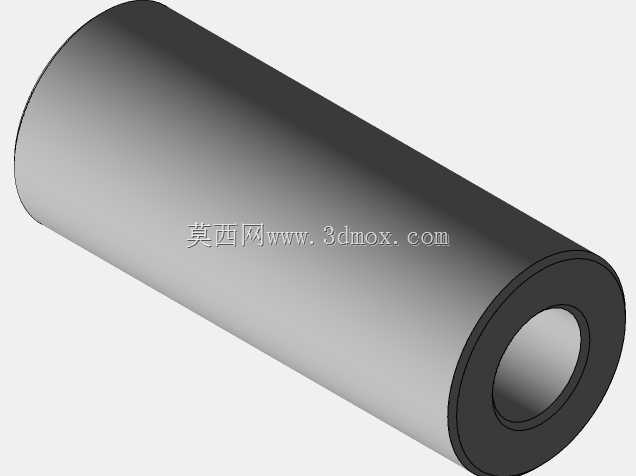

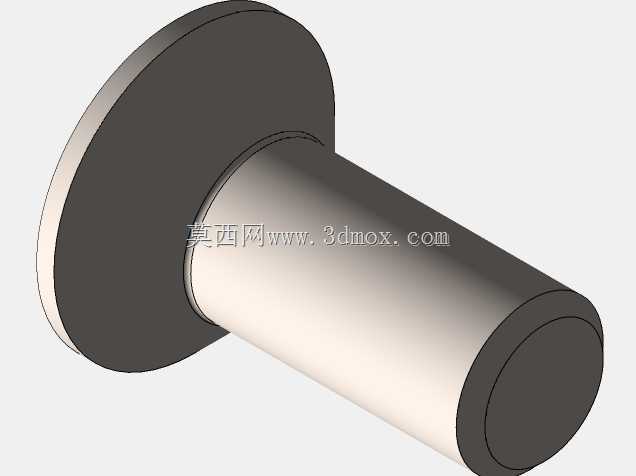

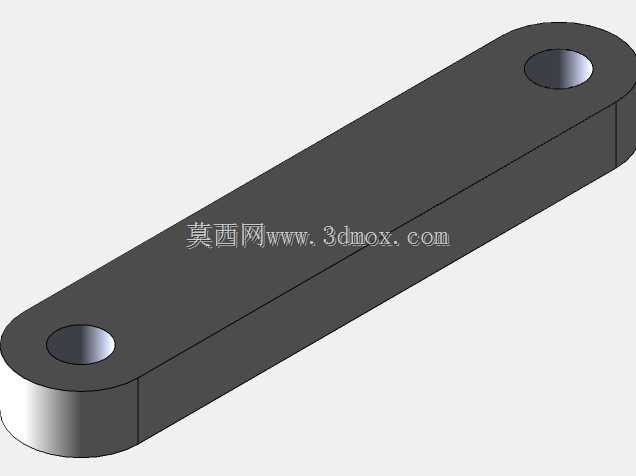

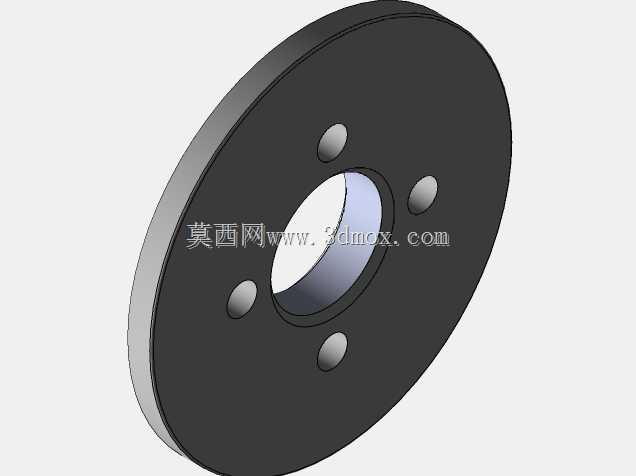

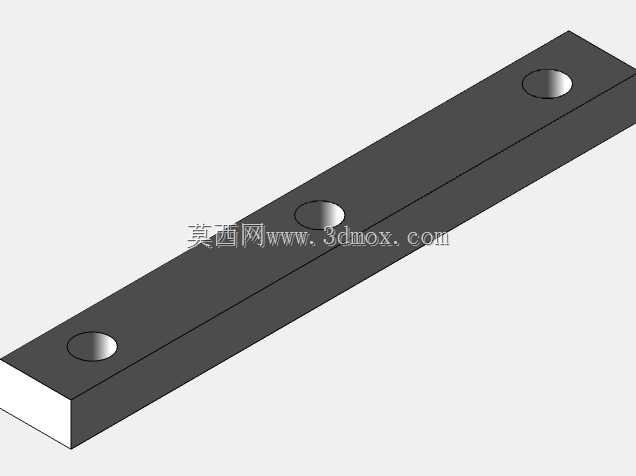

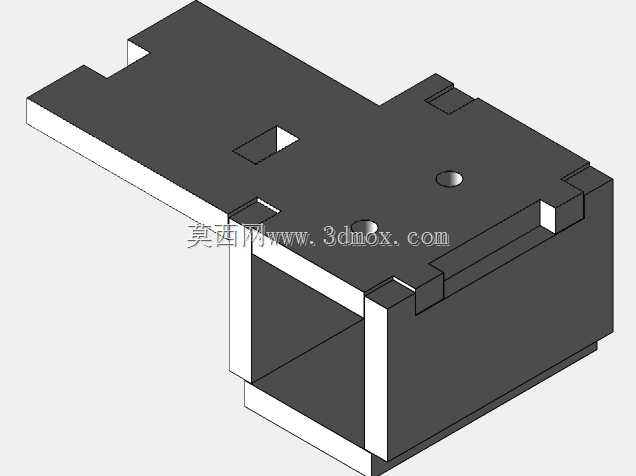

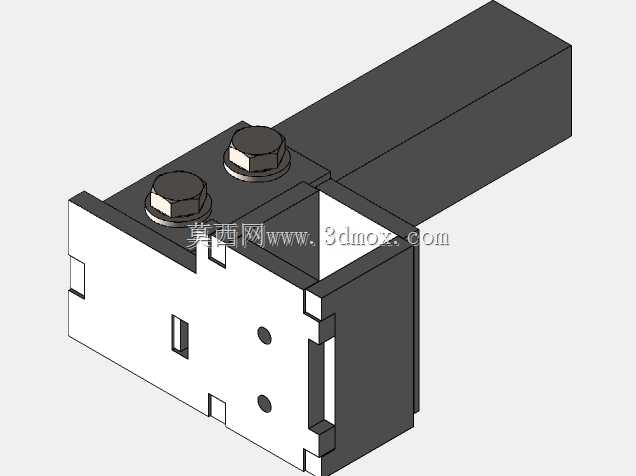

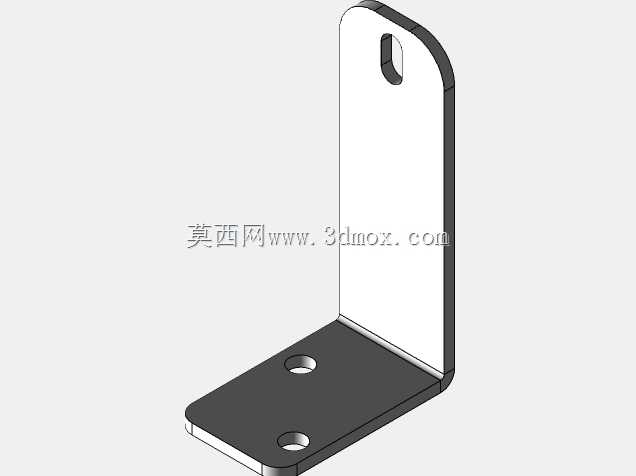

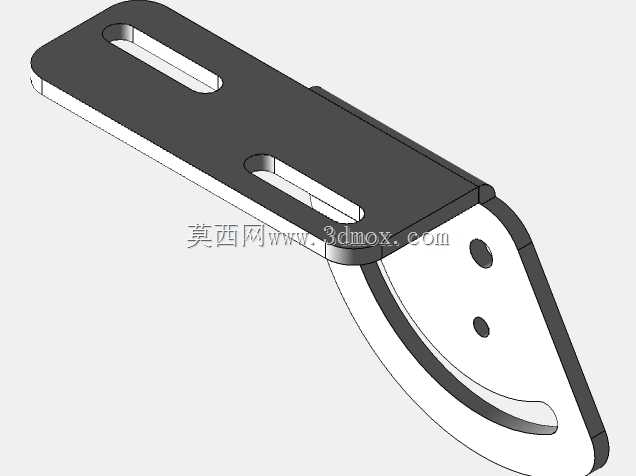

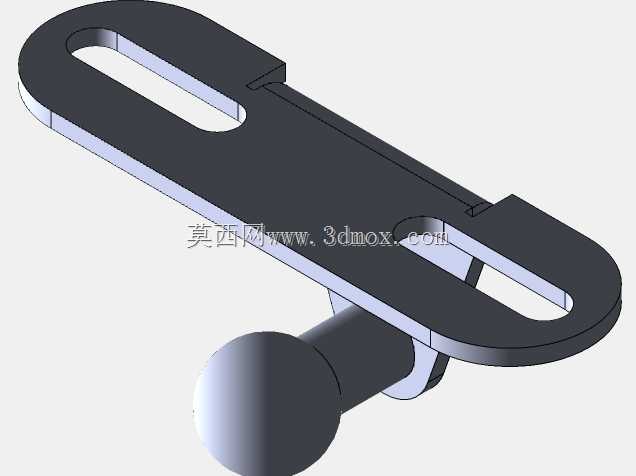

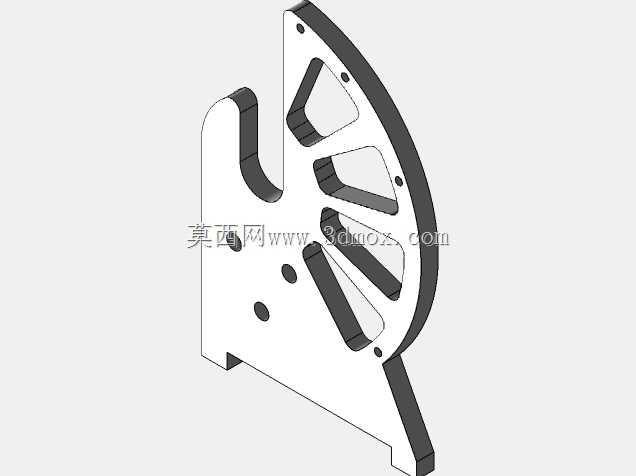

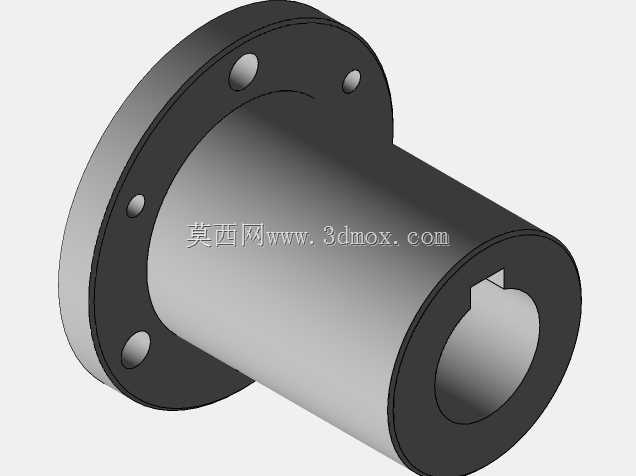

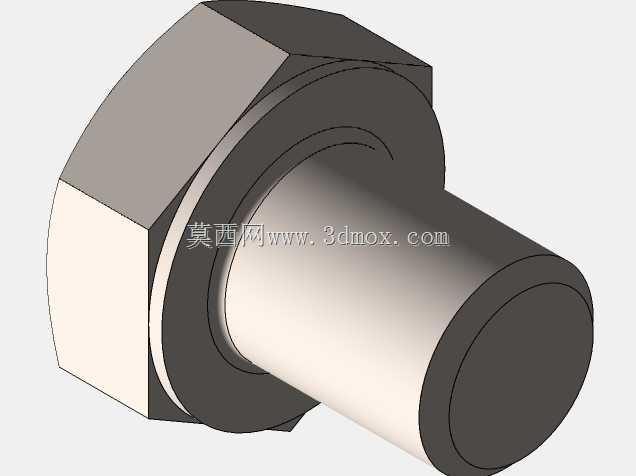

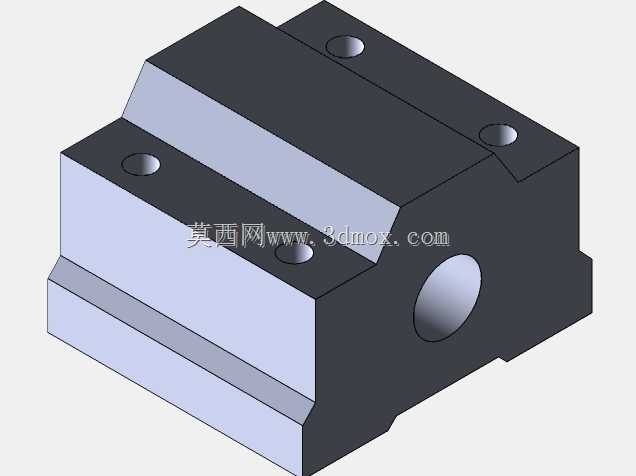

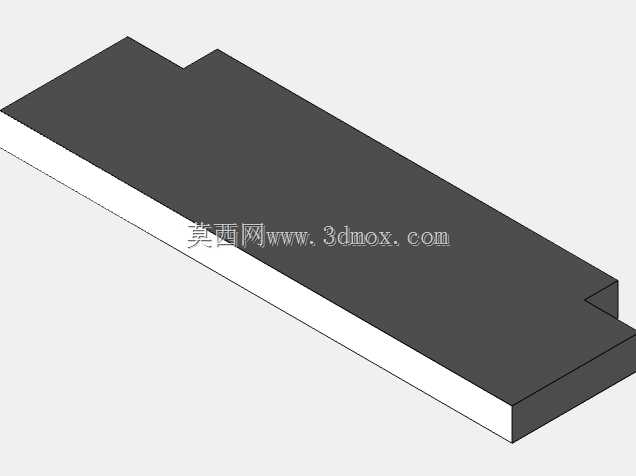

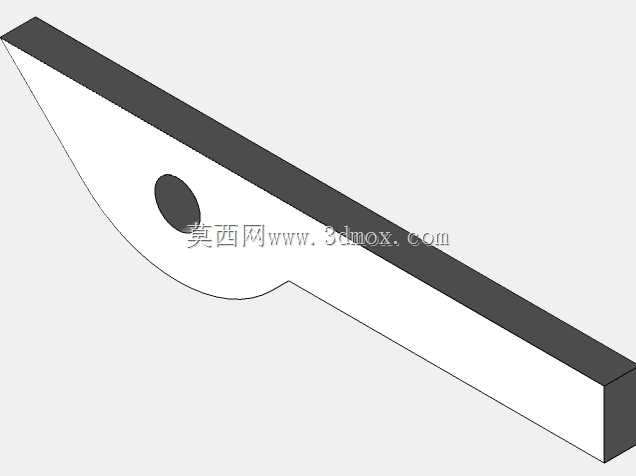

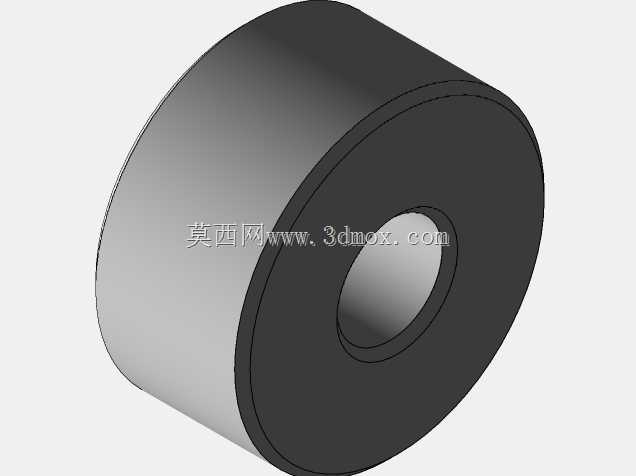

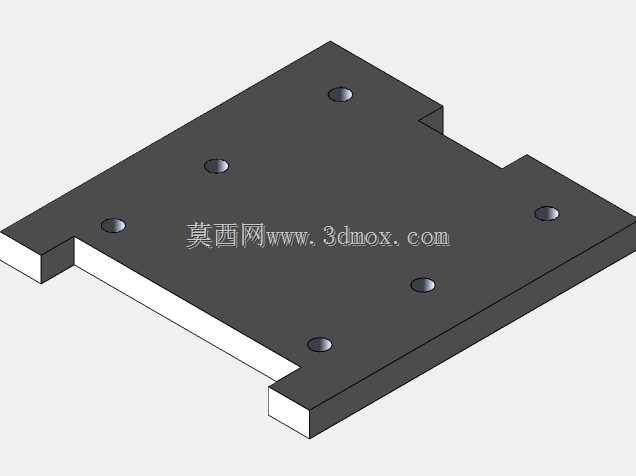

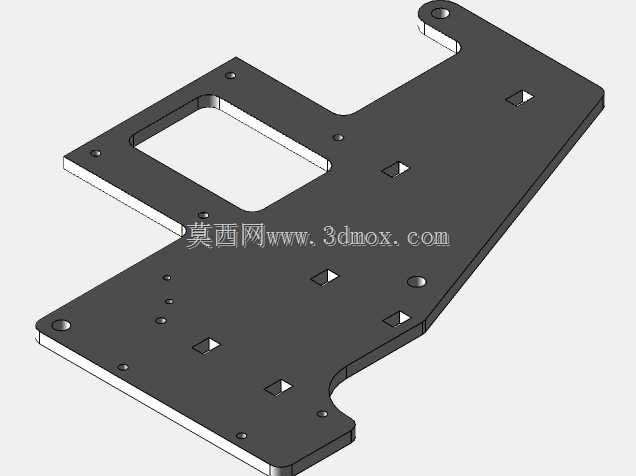

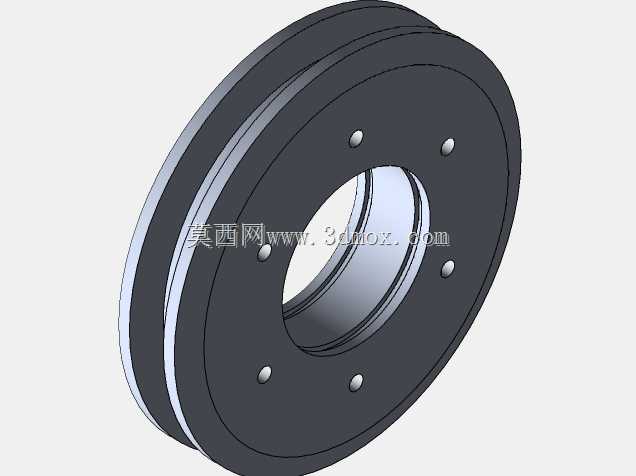

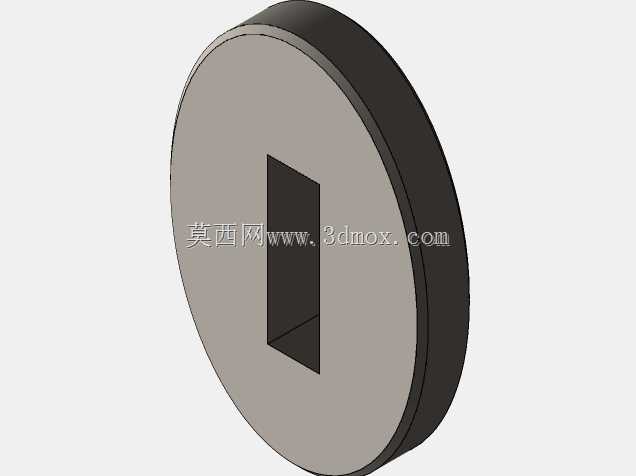

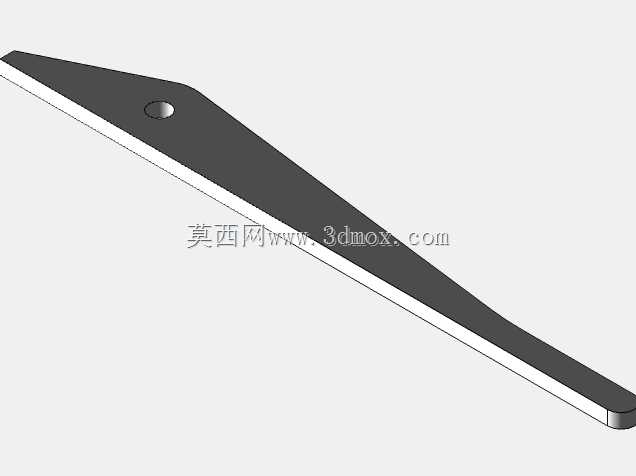

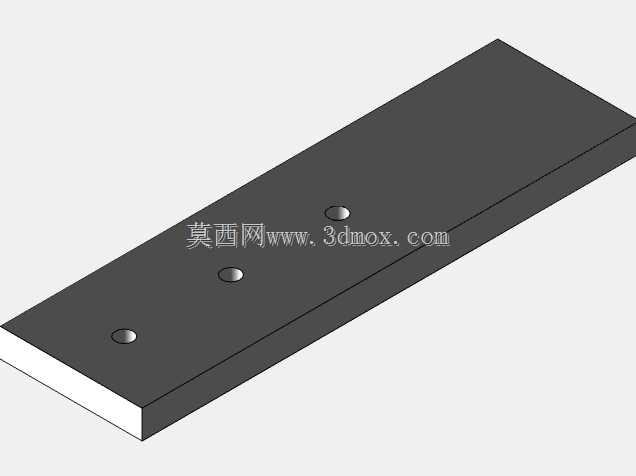

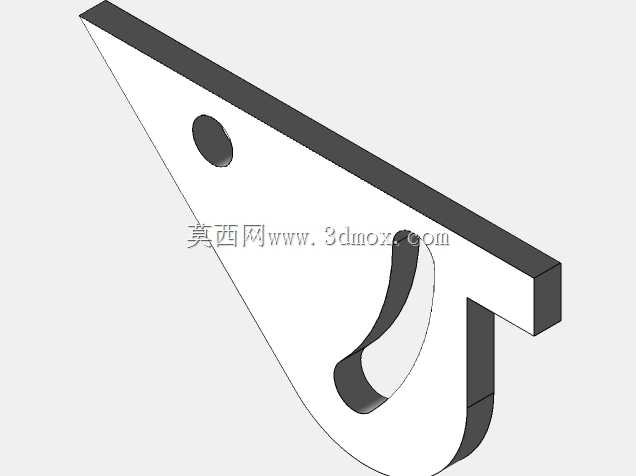

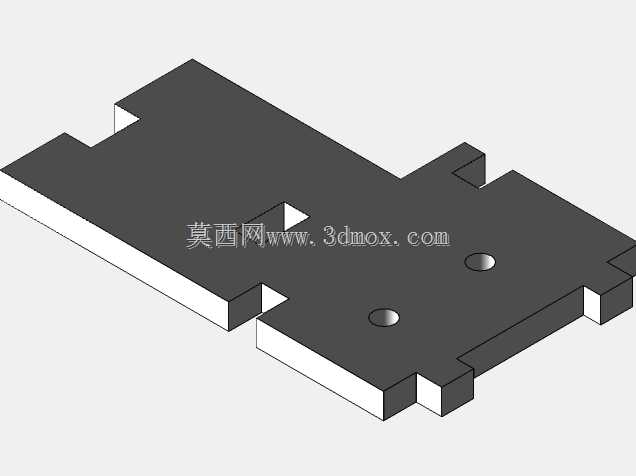

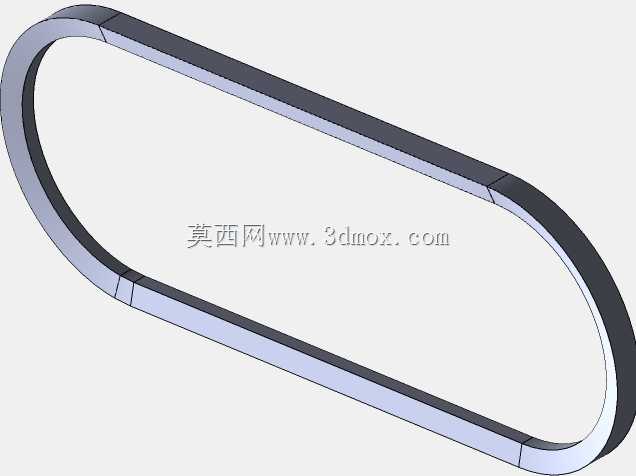

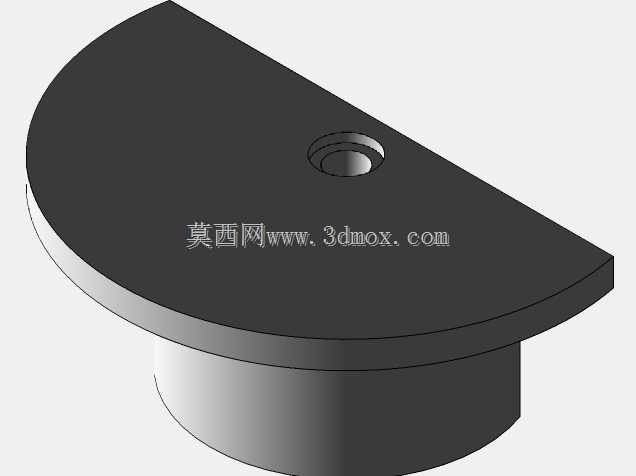

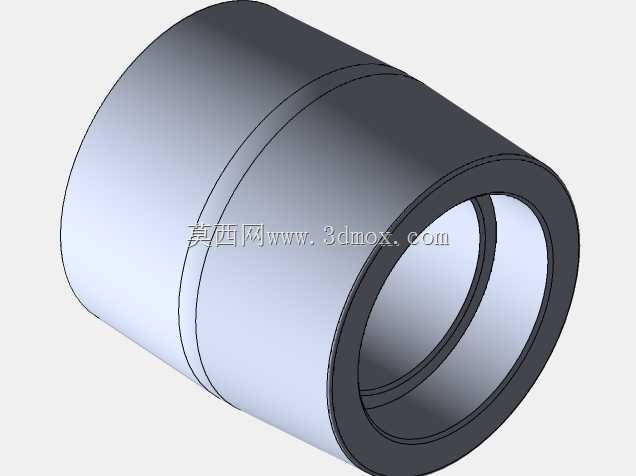

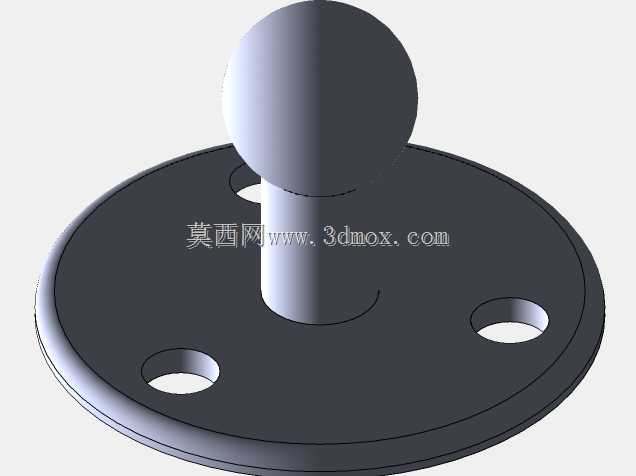

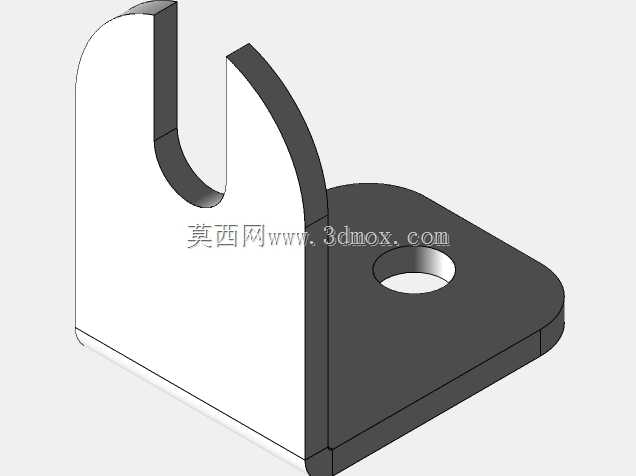

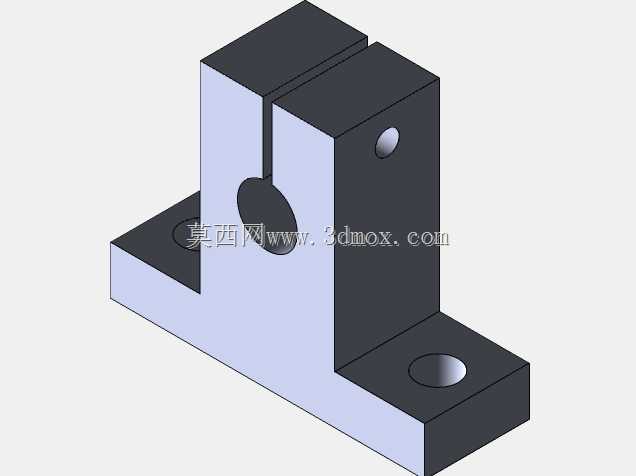

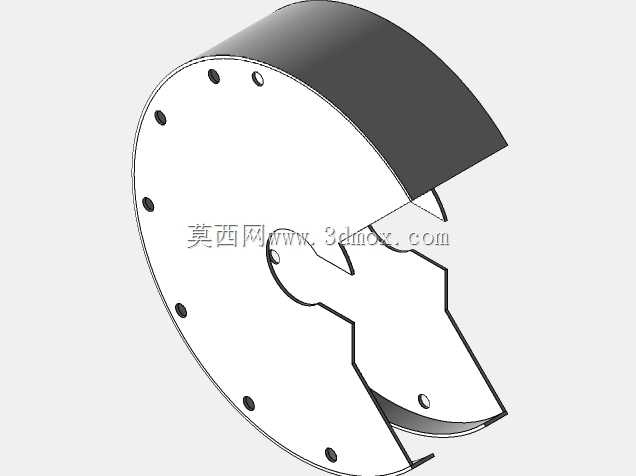

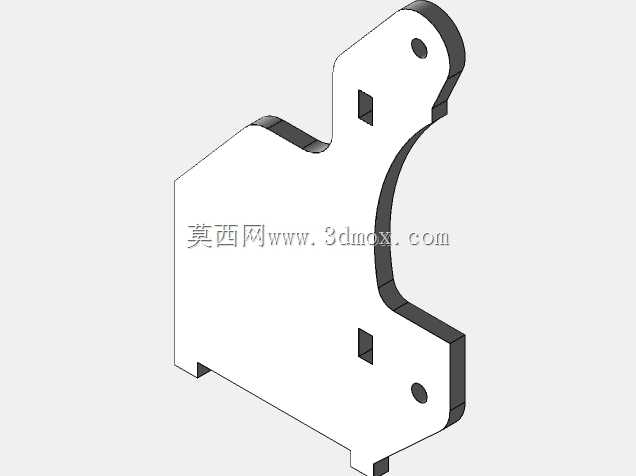

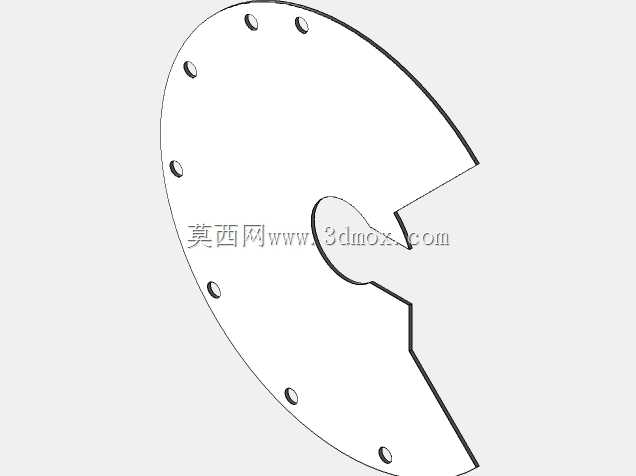

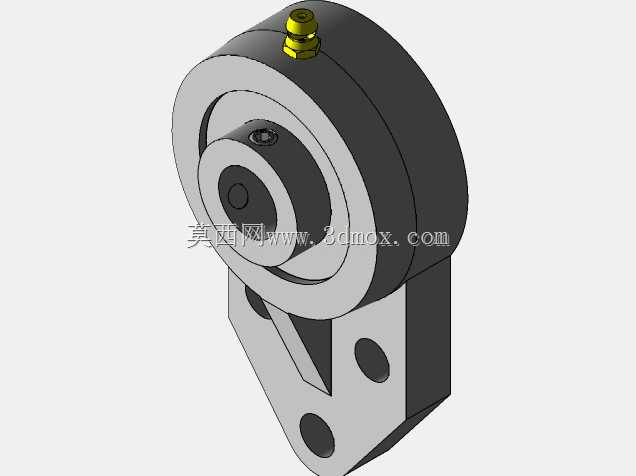

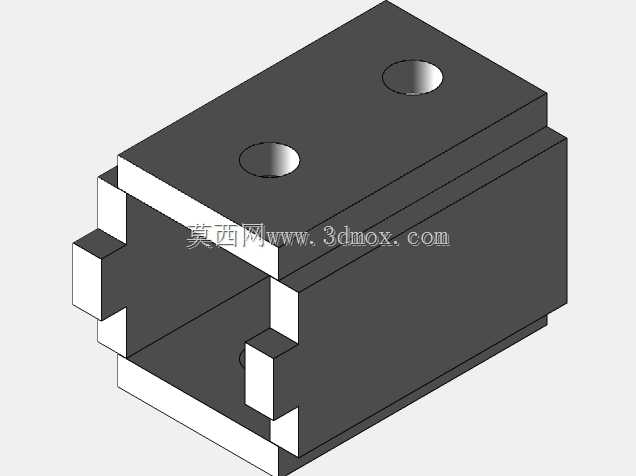

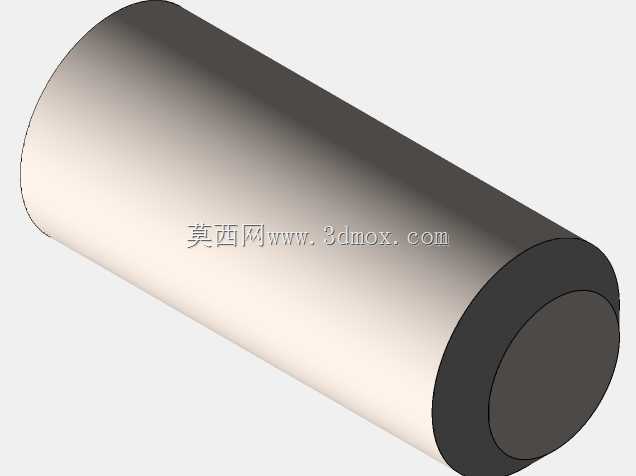

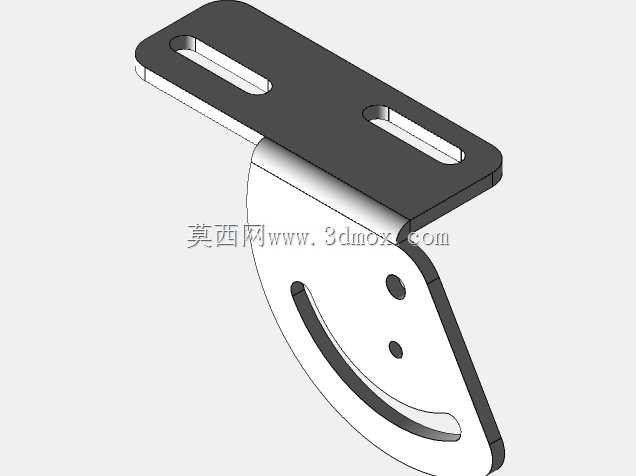

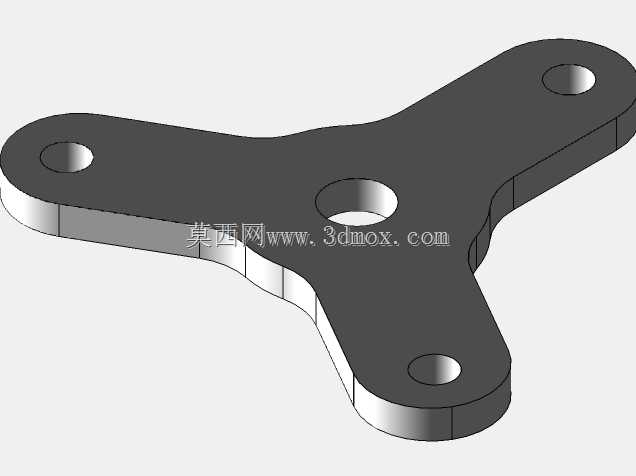

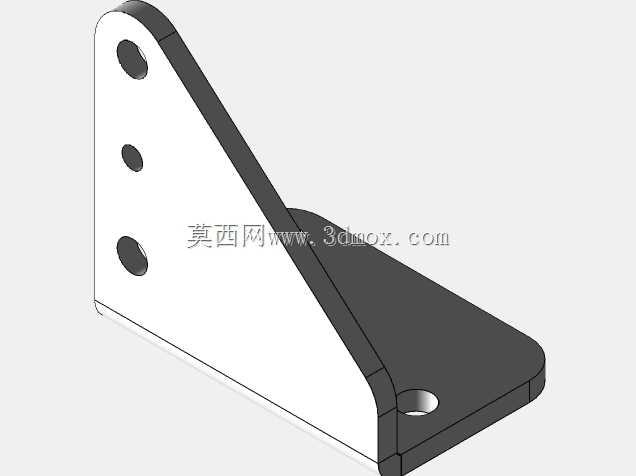

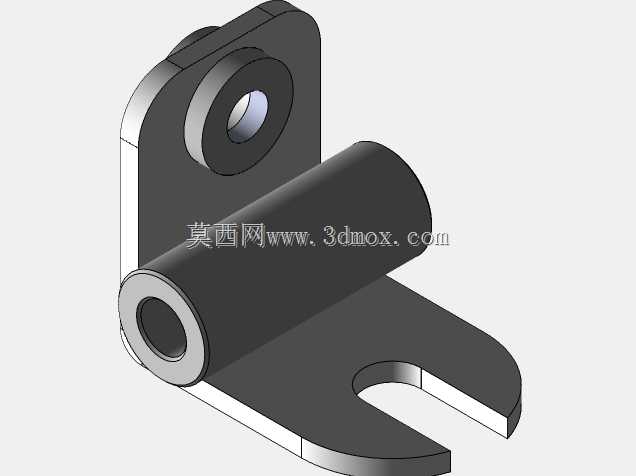

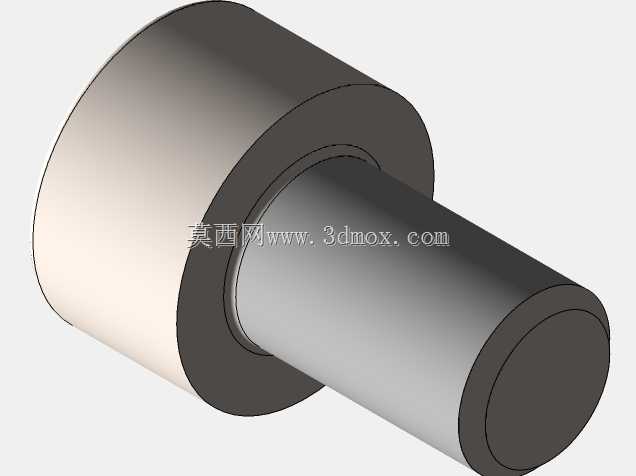

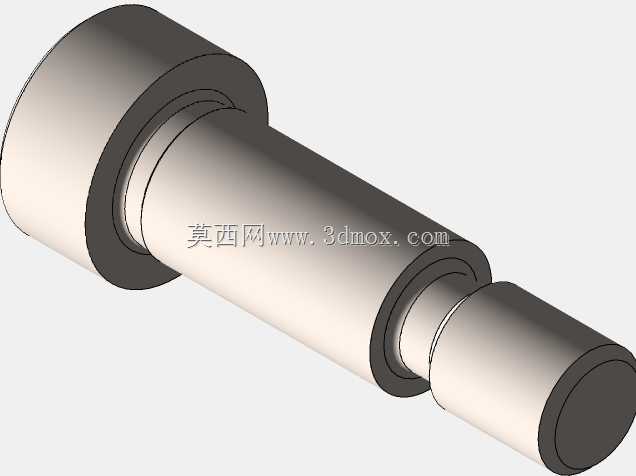

这款立式结构的磨削加工设备，主要面向五金加工、刀具修磨、小型金属工件表面处理场景设计，在机械加工车间、五金修配工位、小型零部件量产线中都能适配使用。日常生产中，钳工工位的刀具刃口修磨、小型冲压件的飞边去除、型材切割后的端面整平、焊接件的焊疤打磨都可以依托这类设备完成，相比手持角磨机的加工方式，设备固定的作业姿态能更好保证加工面的平面度与一致性，降低操作人员的劳动强度，也能减少手持打磨带来的安全隐患。从结构设计逻辑来看，设备采用立式长方体封闭机壳布局，整体重心沿竖直轴线分布，底部预留的安装固定孔位可以直接通过膨胀螺栓固定在混凝土地面或者钢制工作台台面上，安装时不需要额外搭建复杂的钢架基础，只要保证安装面的平面度误差不超过每米0.1毫米，就能避免设备运行时的共振问题。机壳侧面预留的操作开口高度匹配成年人站立作业的手肘高度，操作人员不需要过度弯腰或者抬臂就能完成工件的进给操作，长时间作业的疲劳度更低。机壳内部预留的腔体空间，除了容纳驱动电机、砂带张紧机构、传动轮组之外，还预留了除尘接口的安装位置，可以直接对接车间的集中除尘系统，将打磨产生的金属碎屑、磨料粉尘直接抽走，避免作业区域的粉尘堆积，符合车间安全生产的防护要求。设备的正面检修门采用快拆式铰链设计，日常更换砂带、调整张紧度、检查传动轮磨损情况时，不需要完全拆解机壳，只需要打开正面门板就能完成所有维护操作，能有效缩短设备的停机维护时间。从安装边界尺寸来看，设备的整体占地宽度较窄，在车间排布时可以靠墙放置，单台设备的侧向预留维护空间只需要三百毫米即可，对于空间紧张的小型加工车间非常友好，多台设备并排排布时也不会占用过多的通道面积。设计时特意将电气控制模块布置在机壳顶部的独立腔体内，与下方的打磨作业区完全隔离，避免打磨产生的粉尘进入电气腔造成触点接触不良或者短路问题，延长电气元件的使用寿命。设备的作业台面采用耐磨钢板焊接而成，表面经过淬火处理，长期放置工件、磕碰摩擦也不会出现明显的凹陷变形，台面上预留的工件定位槽可以配合简易夹具固定异形工件，保证打磨过程中工件不会移位，提升加工精度。
