家用近吸式吸油烟机外壳结构设计

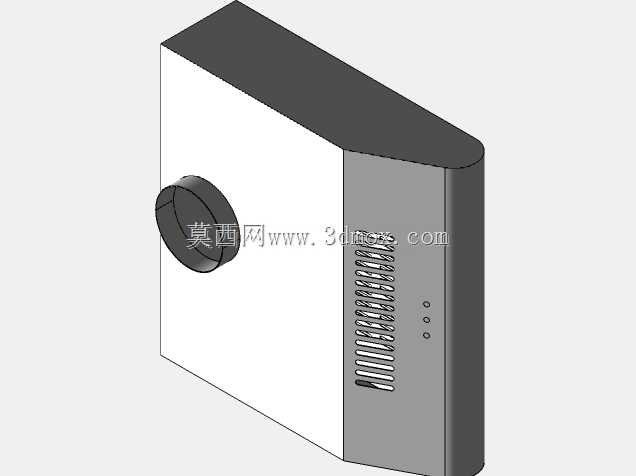

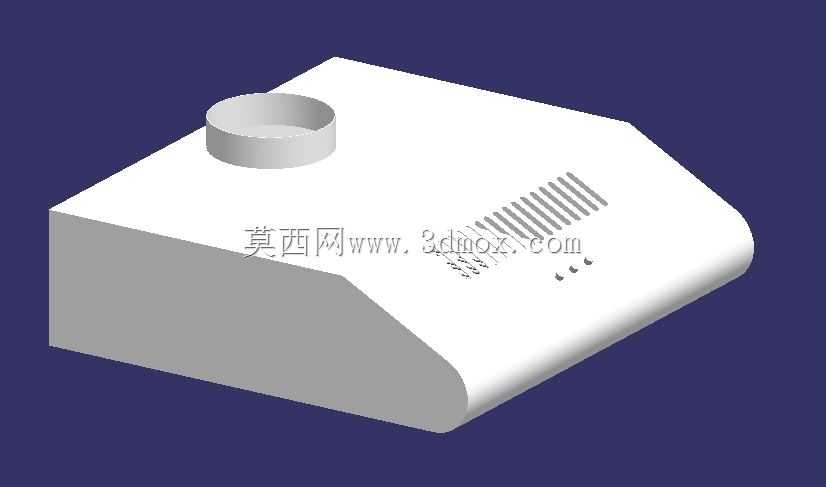

该三维结构围绕住宅厨房油烟捕集需求展开，整体采用近吸式低位安装思路，将集烟罩前缘贴近灶具上方，缩短油烟升腾路径，减少油烟在人脸呼吸区扩散的概率。外壳主体由顶板、斜向导流面板、左右侧板及后部围板拼合而成，顶部预留圆形排烟接口，可直接对接公共烟道止回阀或伸缩烟管，接口高度与直径按常规住宅橱柜上方预留空间设定，安装时需保证烟管弯折半径不小于接口直径的1.5倍，避免排风阻力陡增。斜向导流面采用大圆弧过渡，一方面降低油烟沿面板流动时的风阻，另一方面消除钣金锐边，减少清洁过程中的划伤风险。面板上部布置格栅式进风区，栅条间距经过平衡考量，既保证足够的进风面积，又能阻挡较大体积的烹饪杂物被吸入风机腔；栅条下方预留三个小孔位，可用于安装触控按键或状态指示灯，孔位边缘做沉台处理，便于玻璃面板或贴膜贴合时控制装配间隙。从安装边界看，整机宽度适配主流小户型灶台，背部设有挂装固定点位，挂点间距与墙体承重挂件匹配，安装后整机底部与灶具台面保持安全距离，既保证吸油烟效果，又避免火苗被过度吸入或操作碰头。结构设计阶段优先考虑钣金折弯工艺性，侧板与顶板的搭接边预留自攻螺钉或拉铆钉位置，减少后续焊接变形；内部腔体预留风机、止回阀及油路的安装空间，底部向集油侧形成微小导油坡度，使冷凝油滴可沿内壁汇入油杯。对于结构工程师而言，该壳体不仅要满足外观包覆要求，还需校核挂装后的整体刚度，避免长期运行产生振动异响；同时要协调进风面积与风机性能的匹配关系，让气流在腔体内分布更均匀，降低局部涡流带来的噪声。在设备选型与集成时，可依据该外壳边界确定风机尺寸、电控板安装位及冷凝板固定方式，使各部件在有限空间内完成装配，兼顾排烟效率、清洁维护与日常使用安全。
