老式脚踏家用缝纫设备结构设计

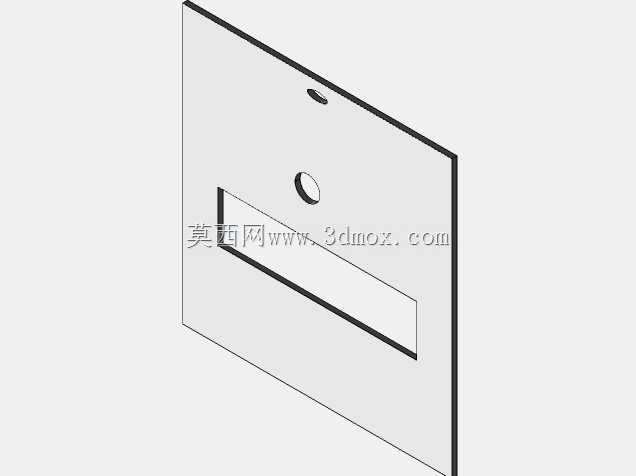

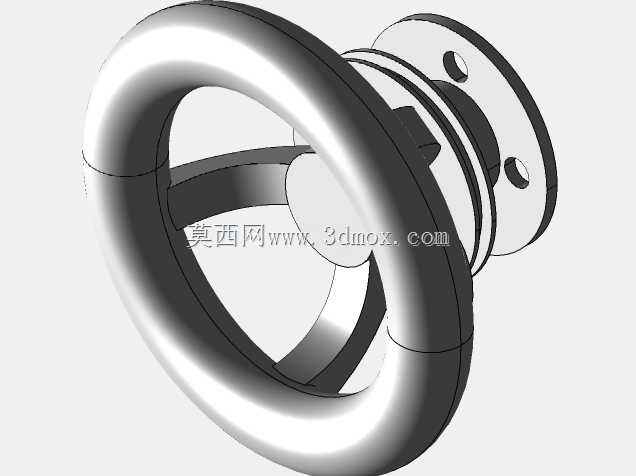

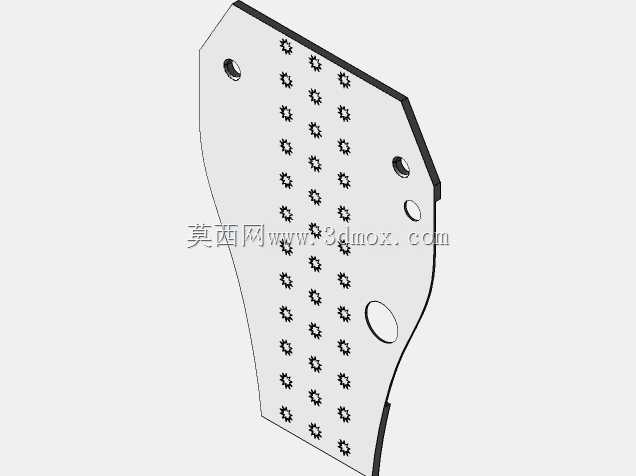

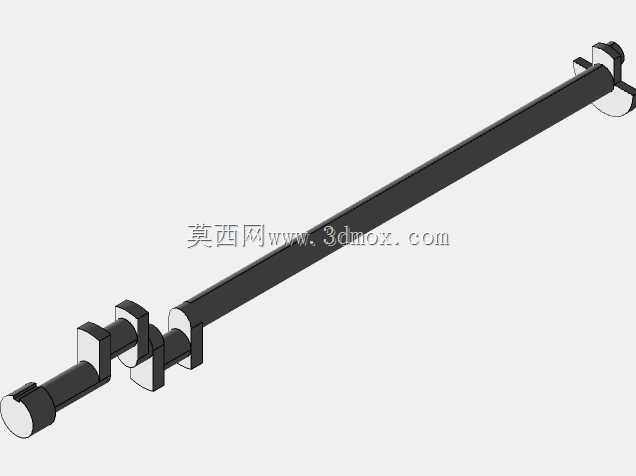

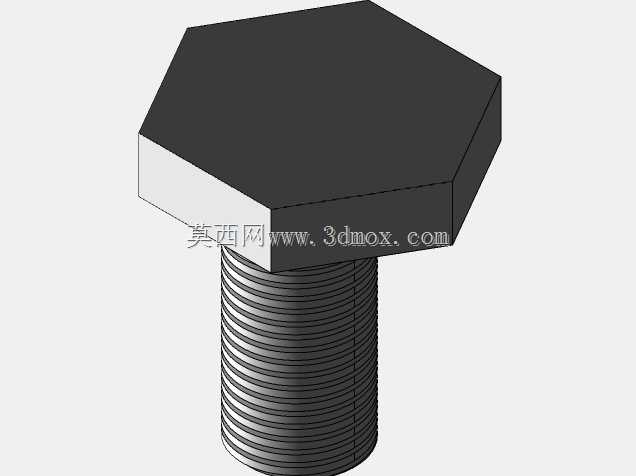

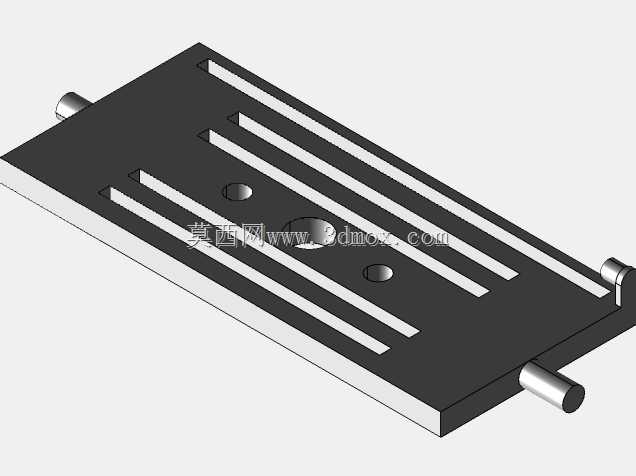

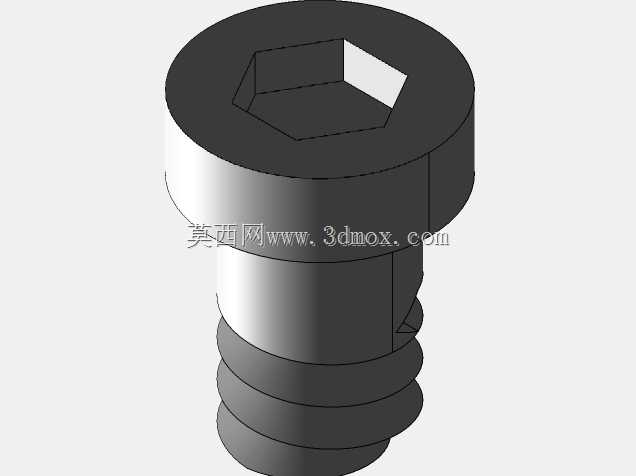

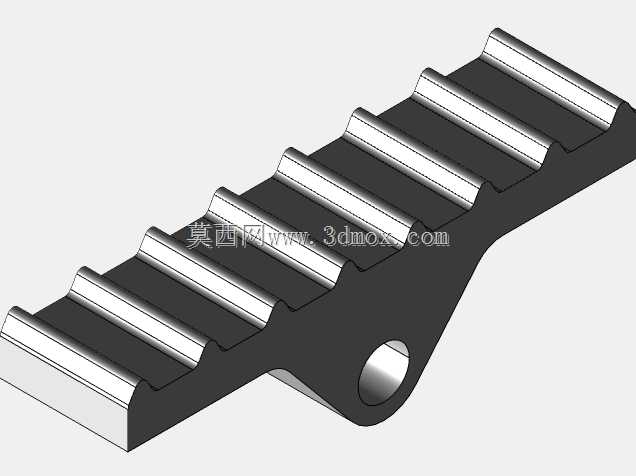

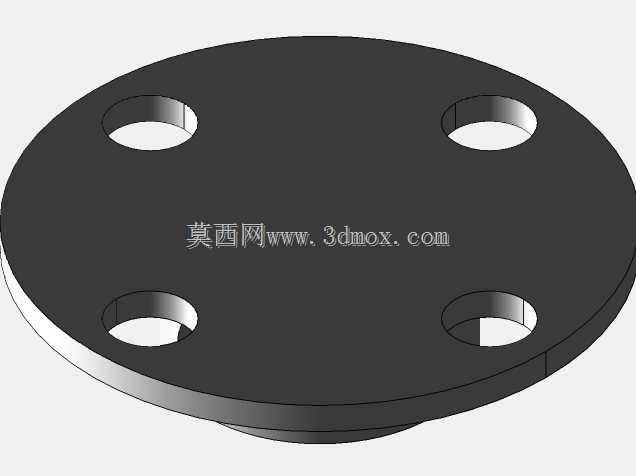

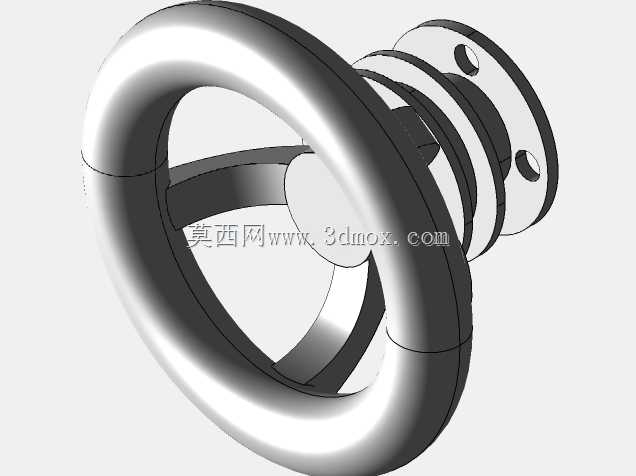

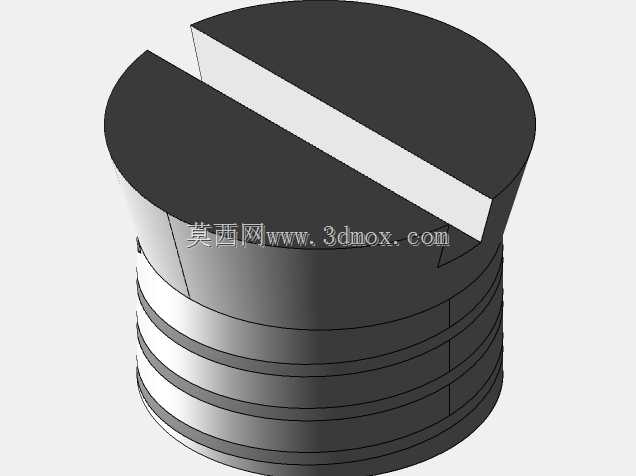

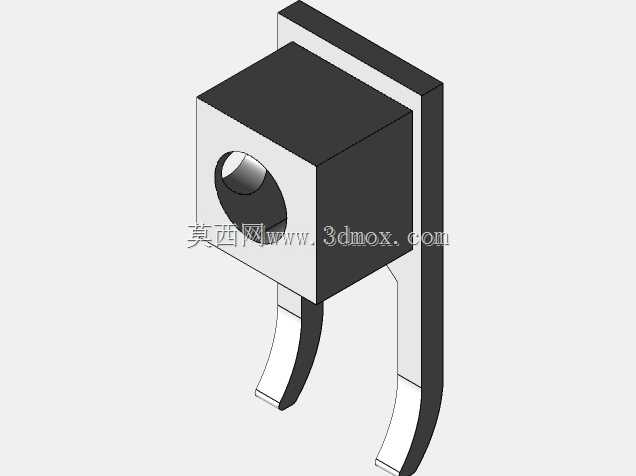

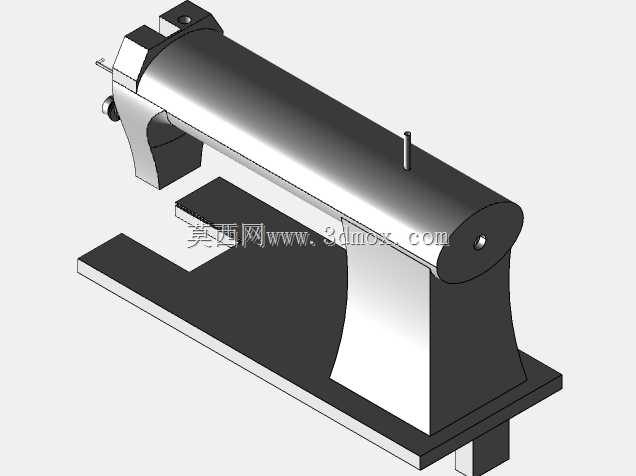

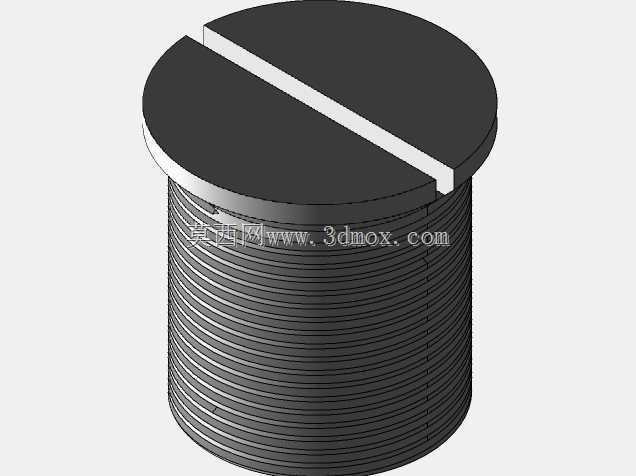

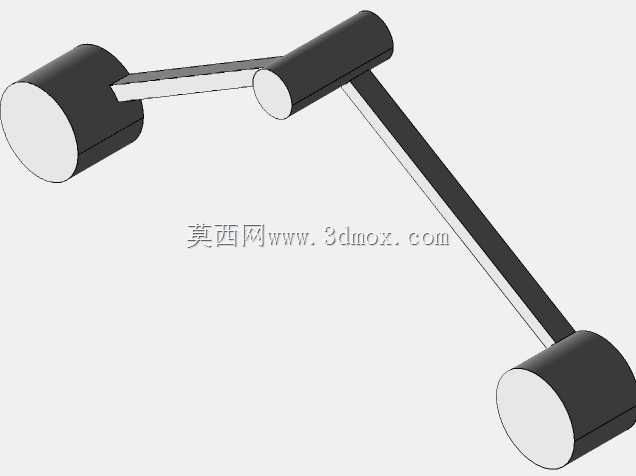

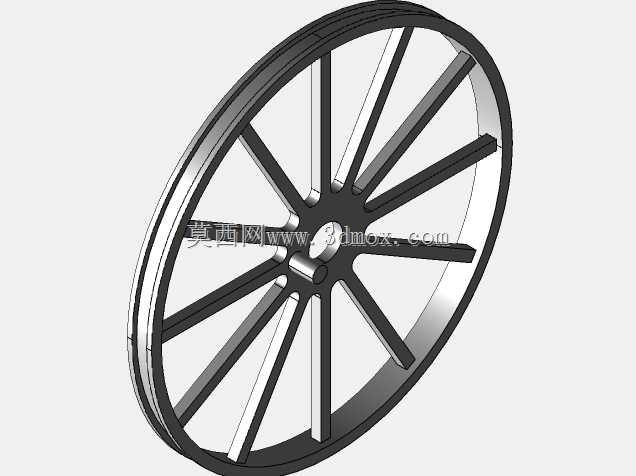

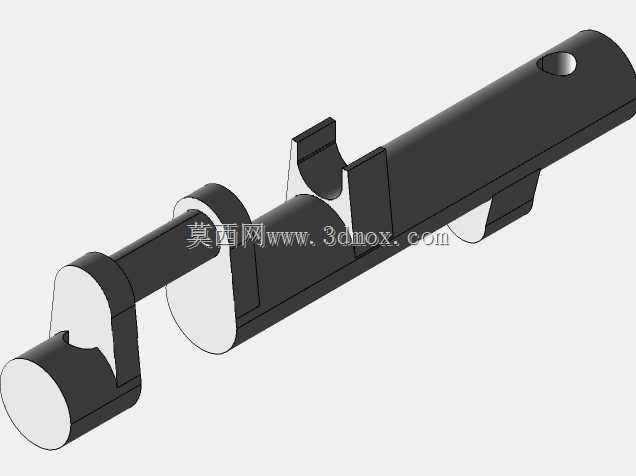

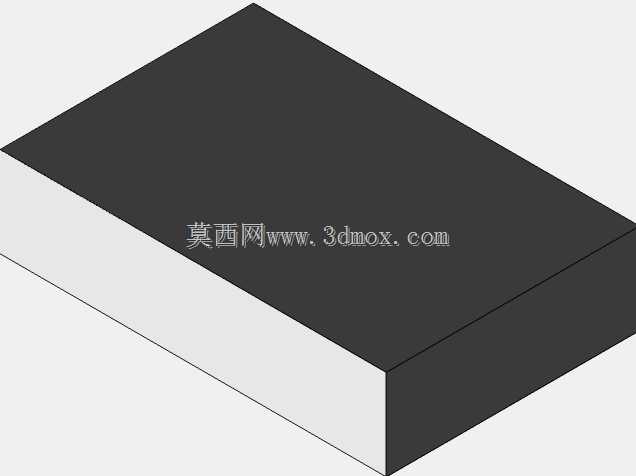

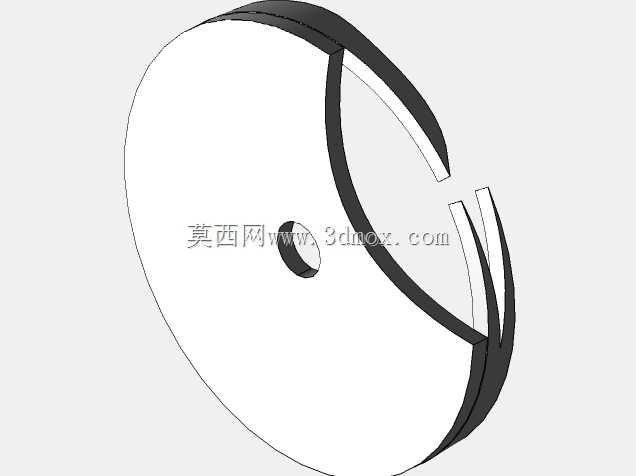

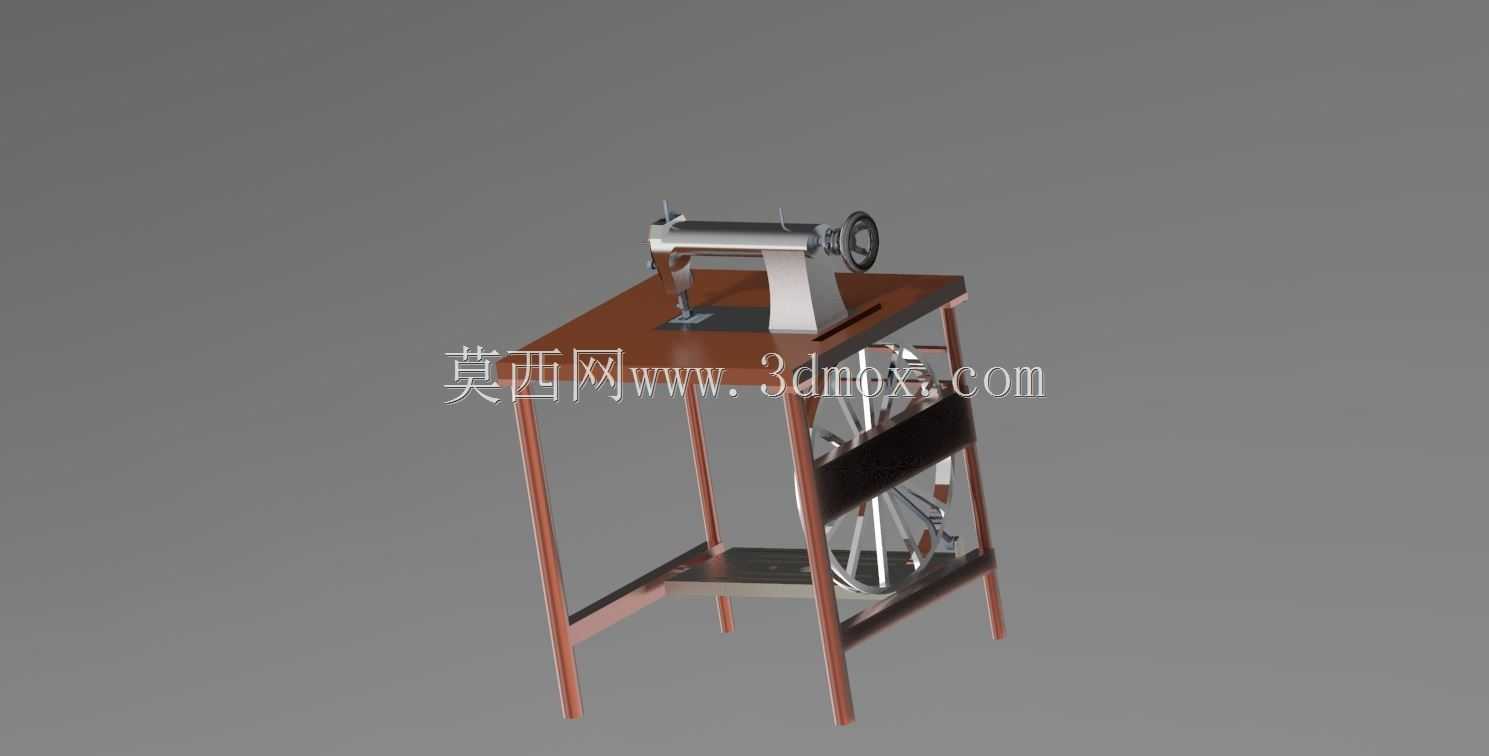

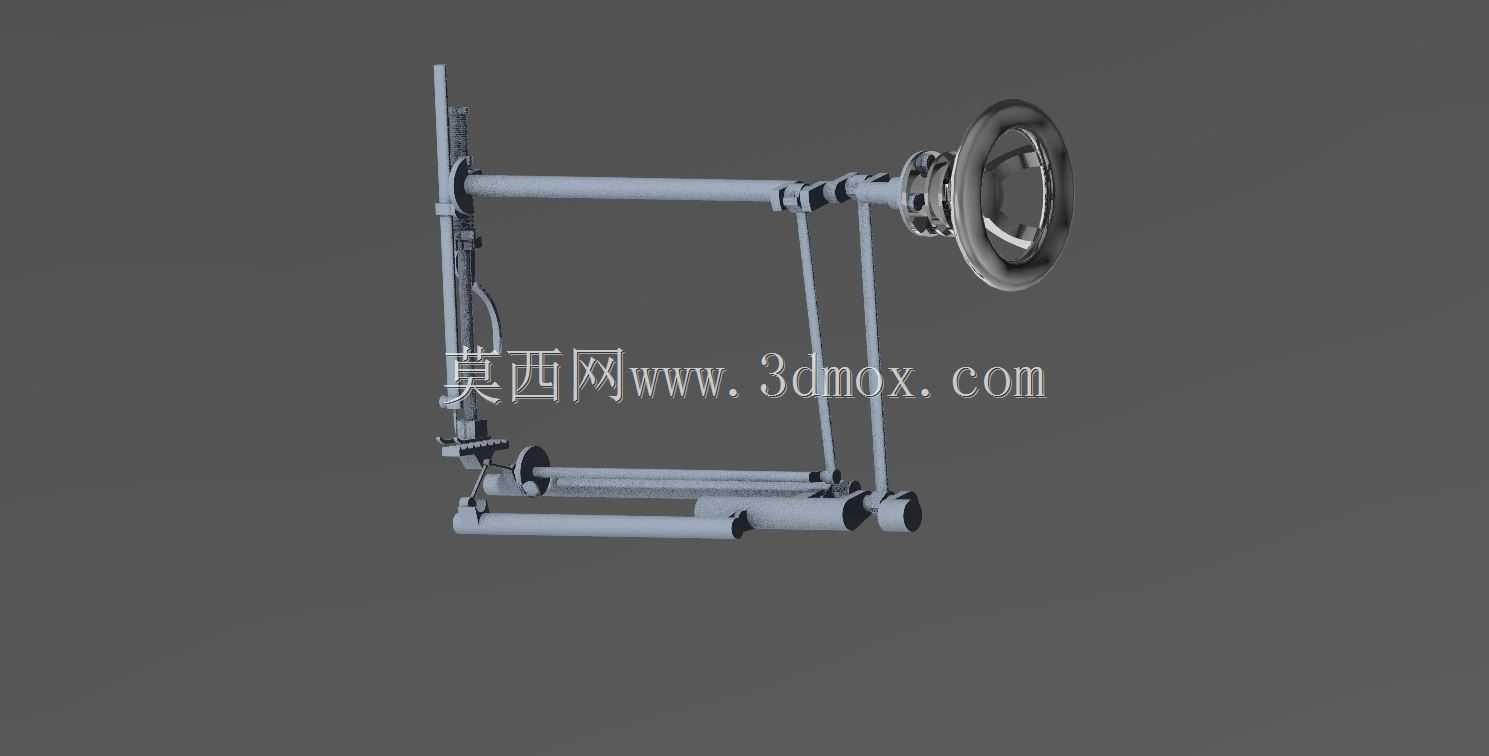

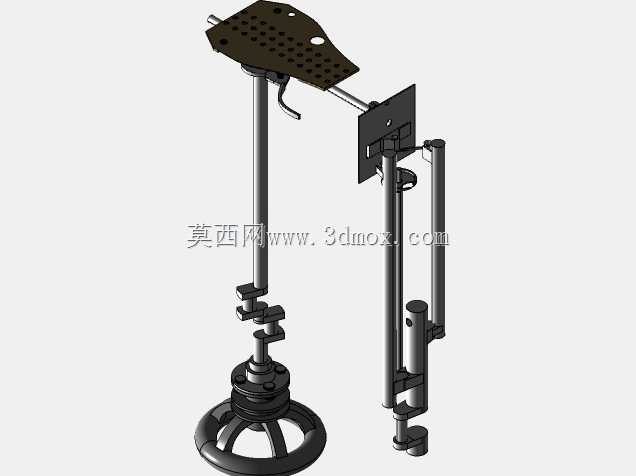

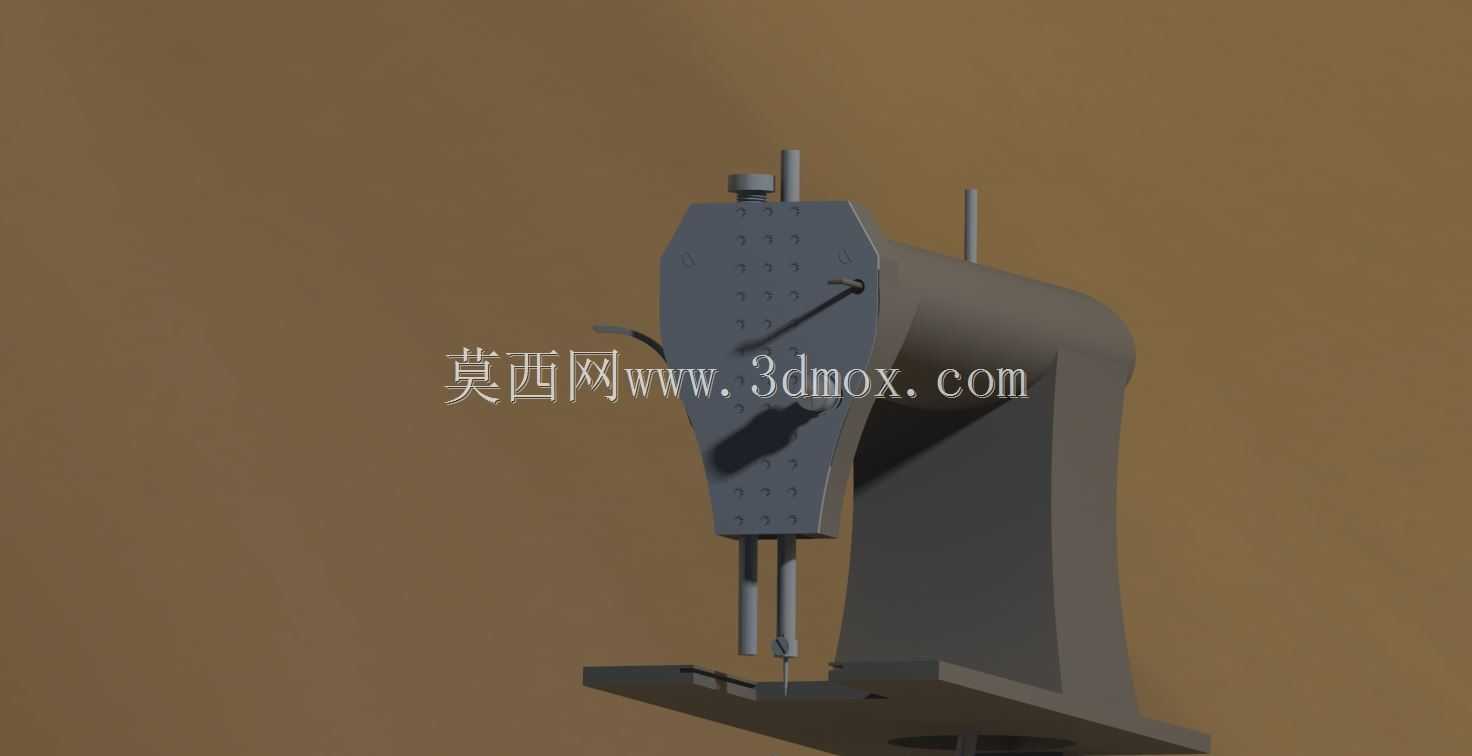

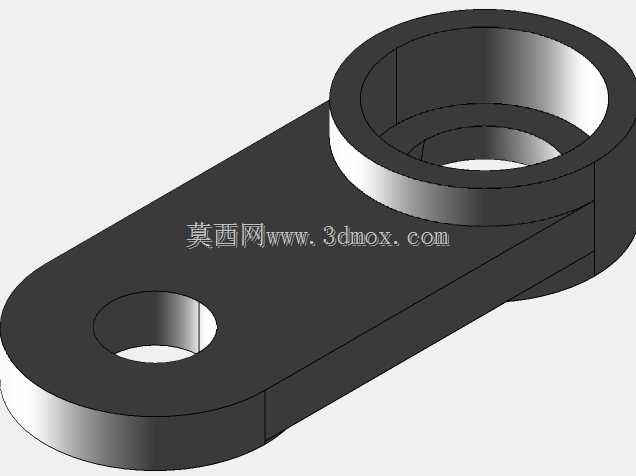

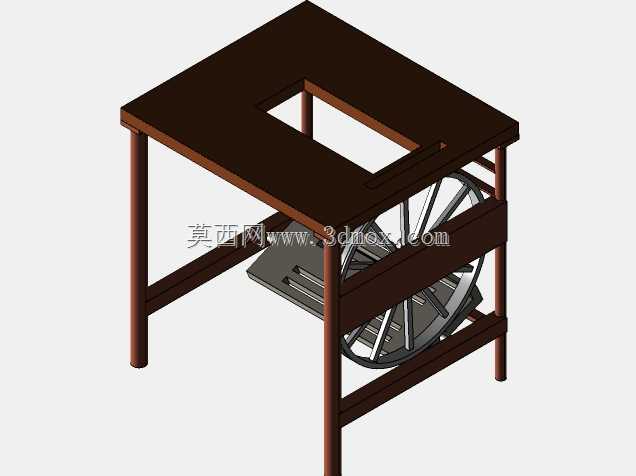

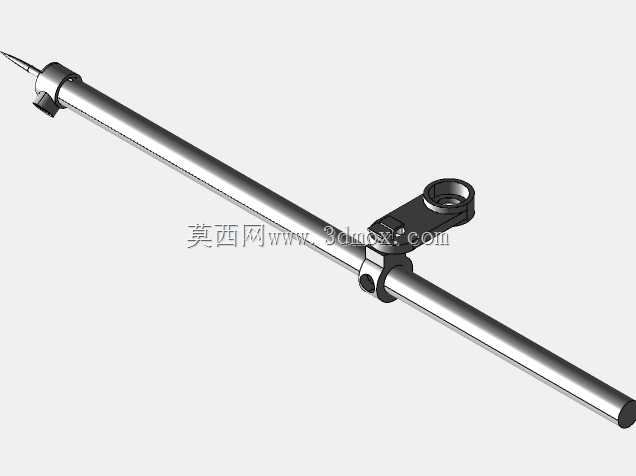

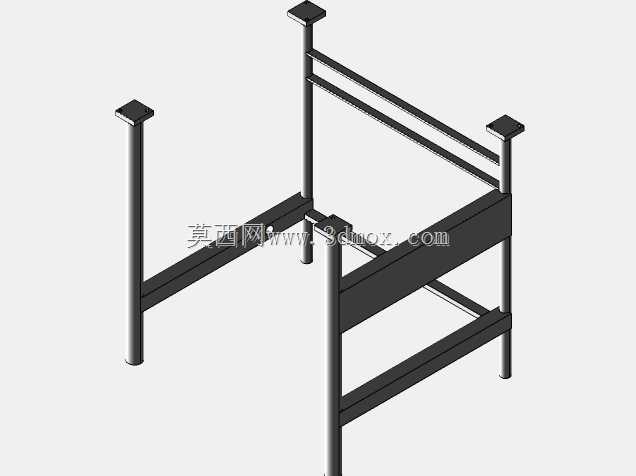

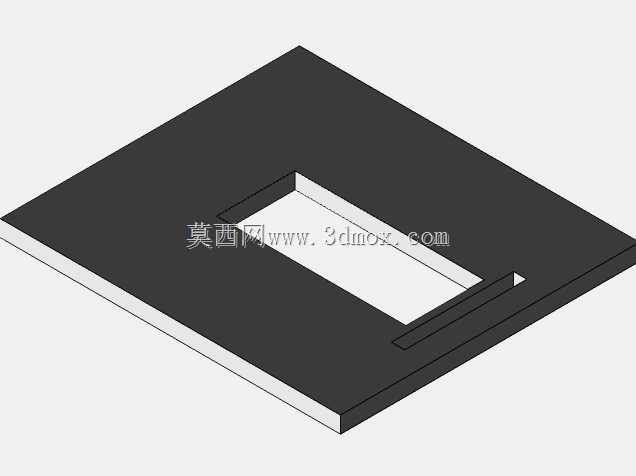

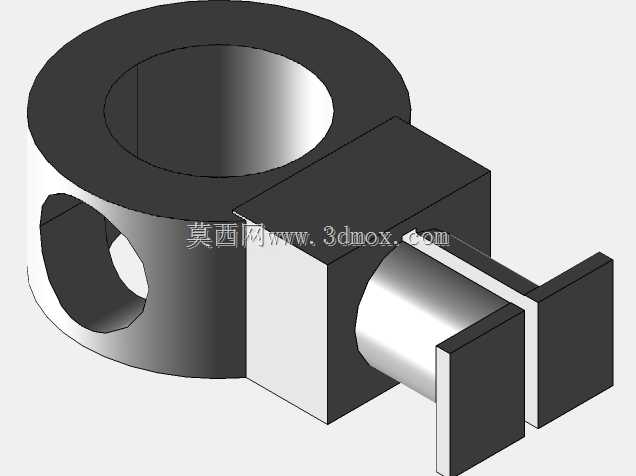

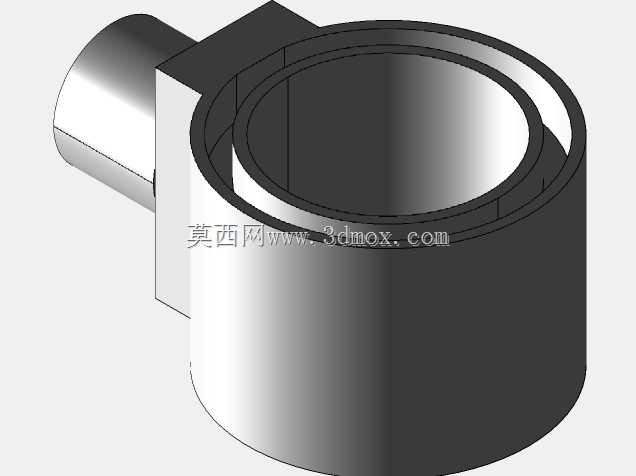

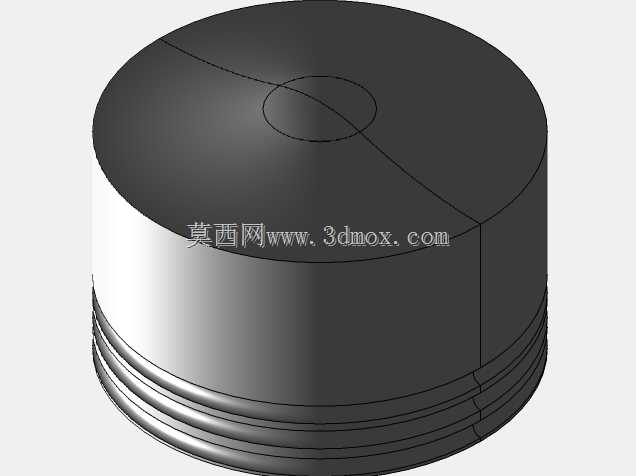

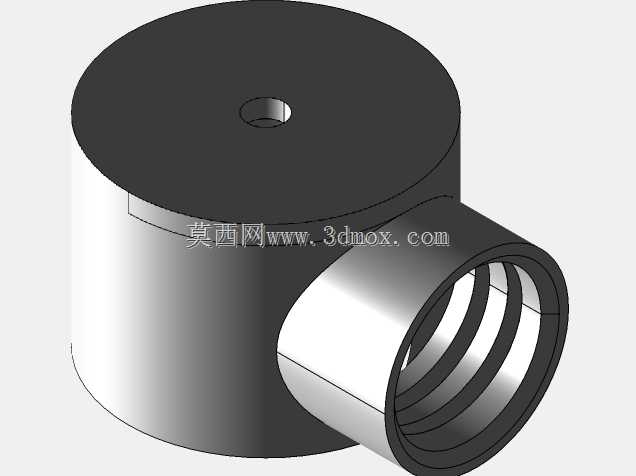

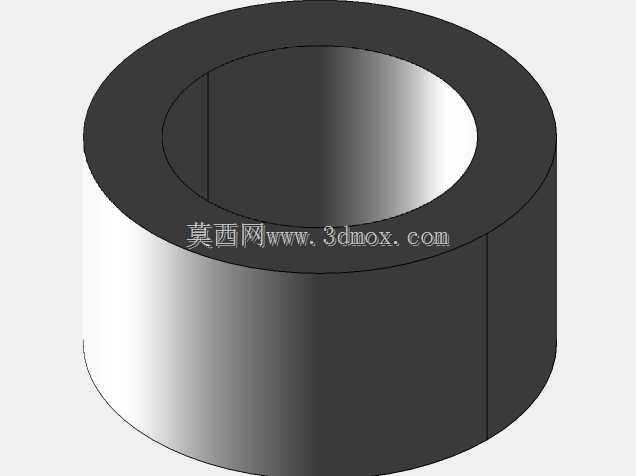

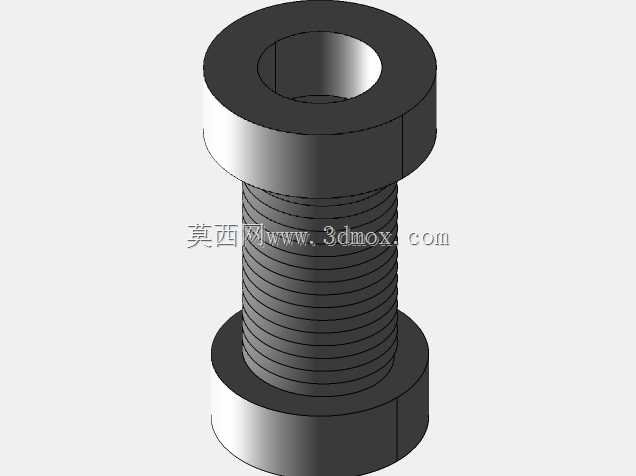

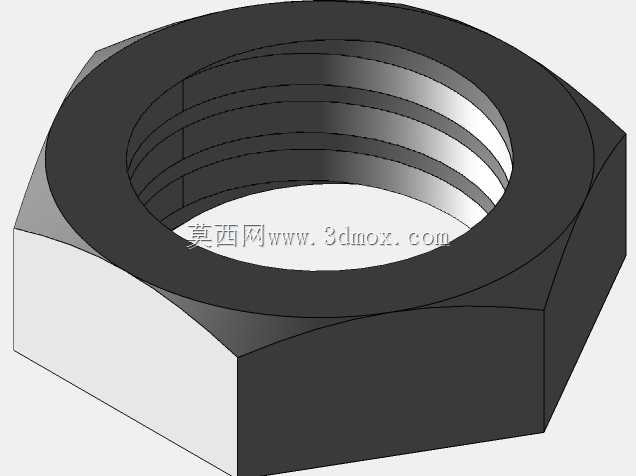

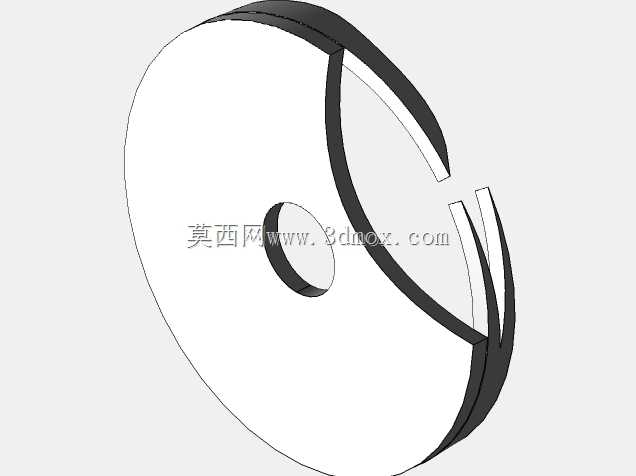

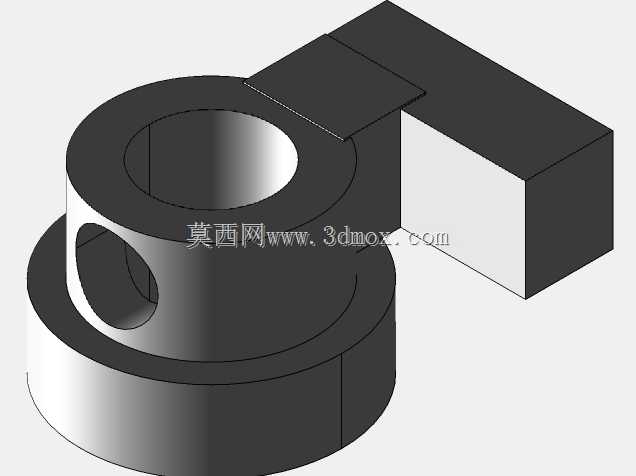

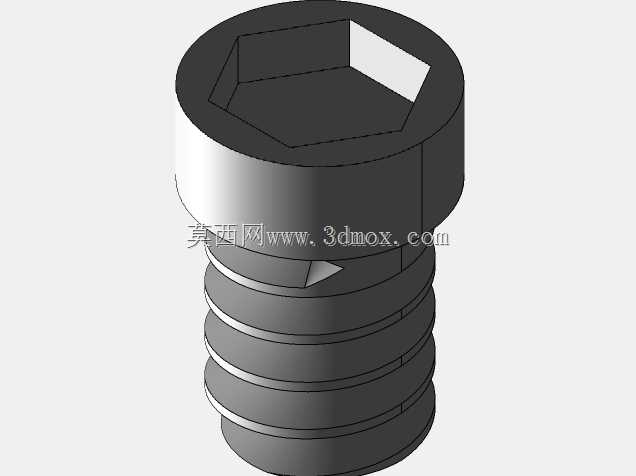

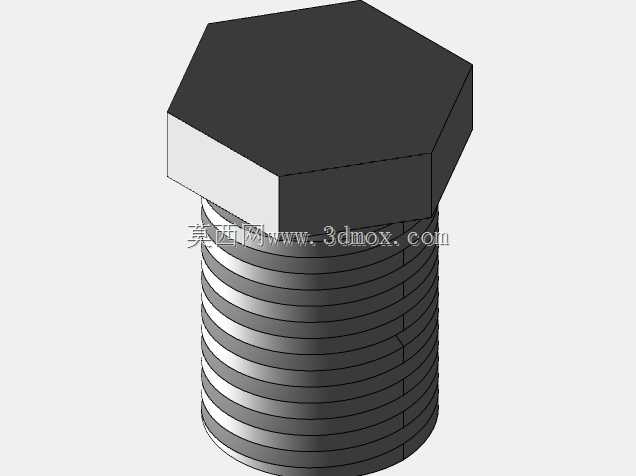

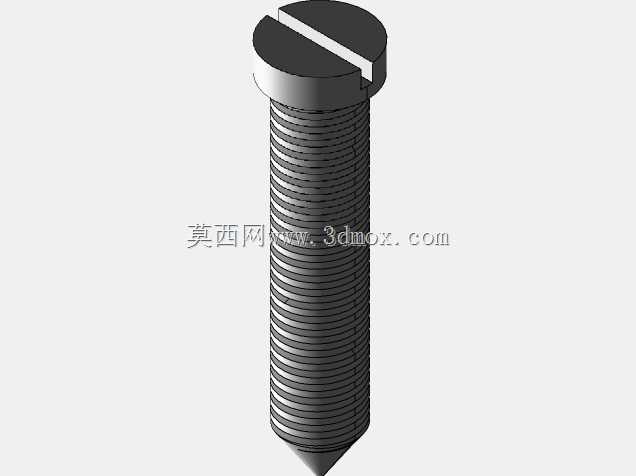

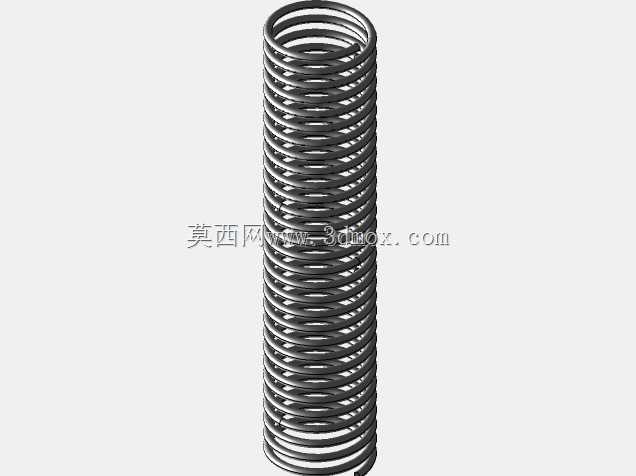

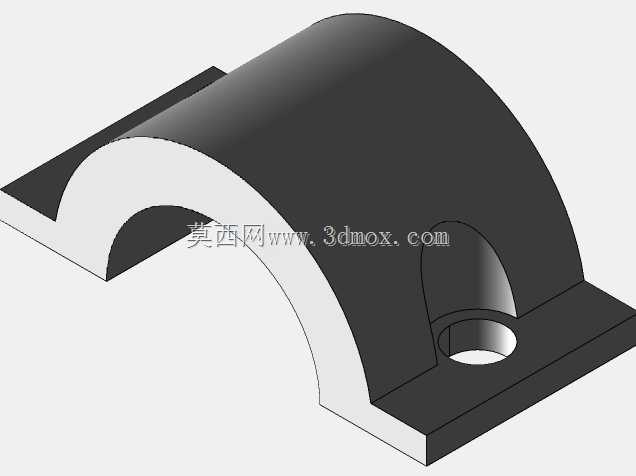

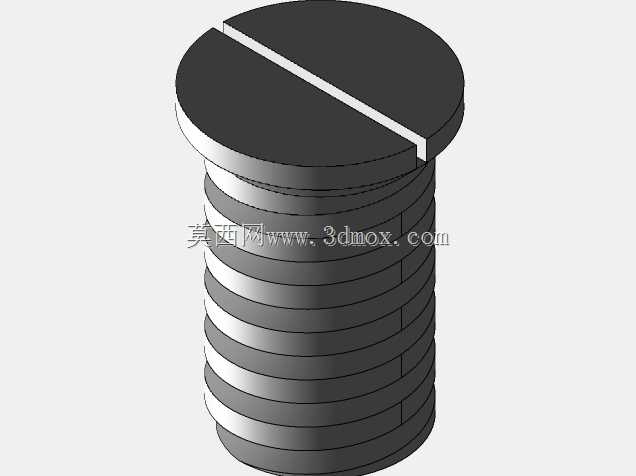

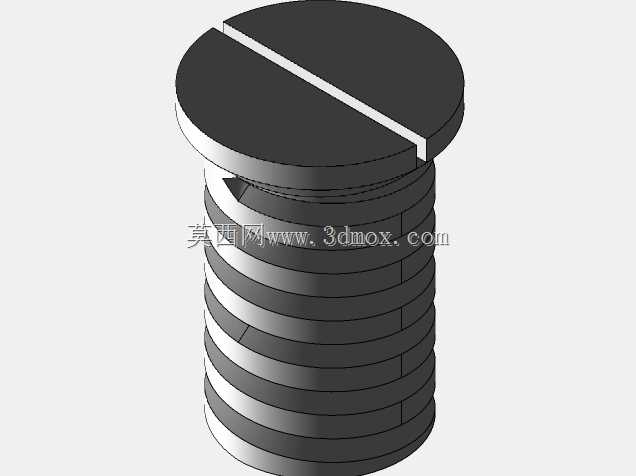

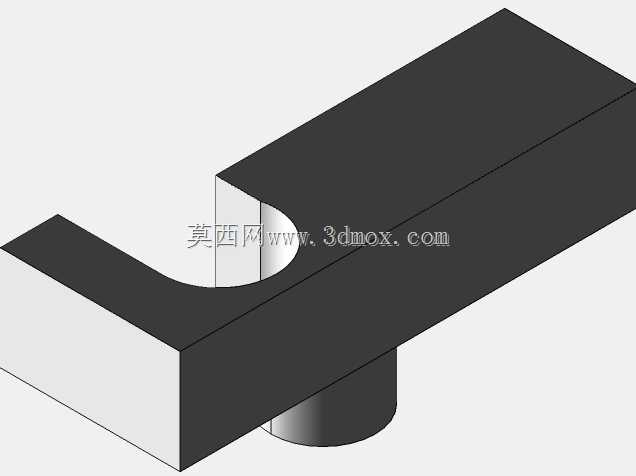

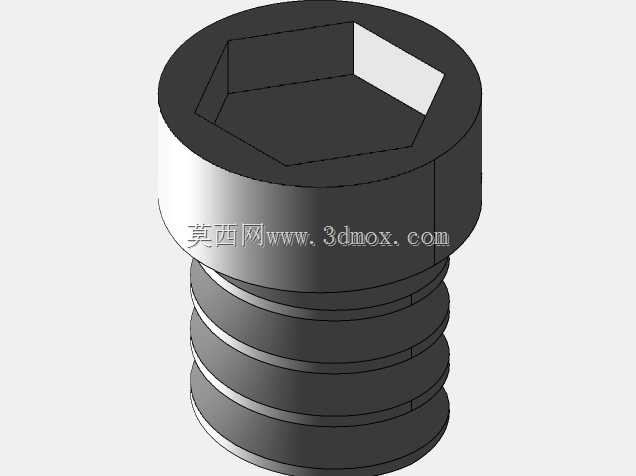

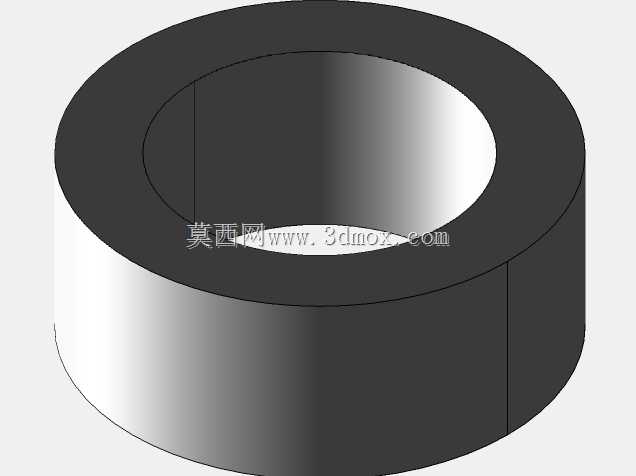

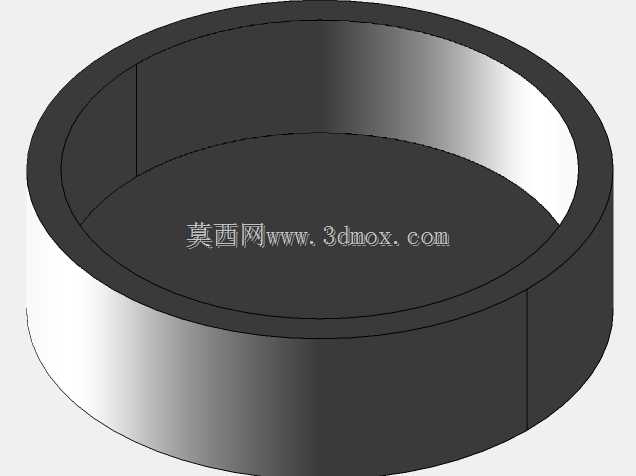

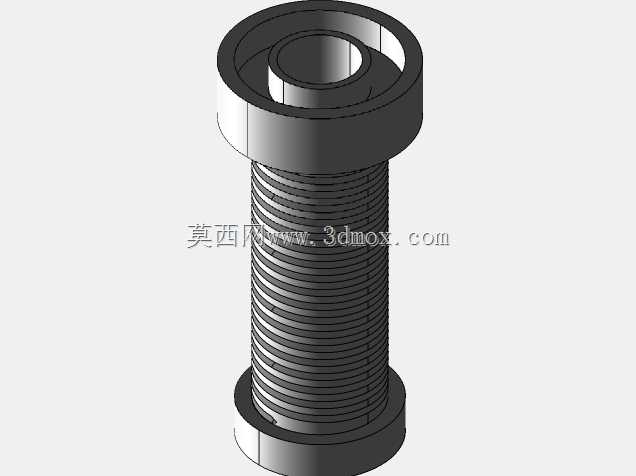

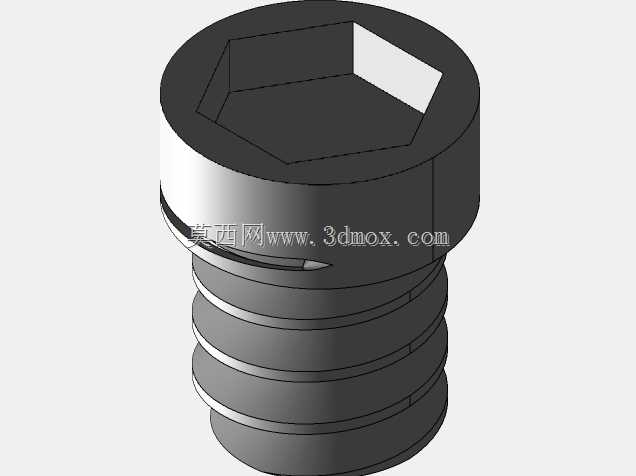

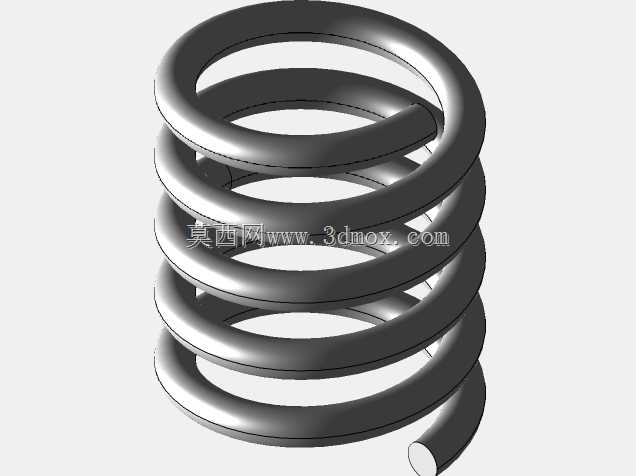

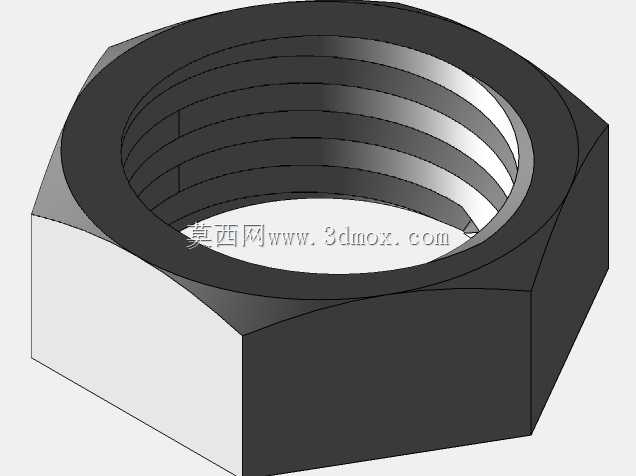

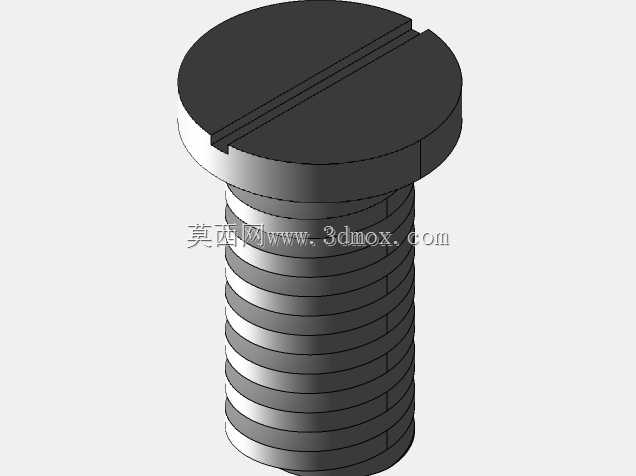

这套脚踏式家用缝纫设备的三维结构完整呈现了传统家用机型的核心组成，机头、台板、机架、脚踏传动与下轴连杆均按实际装配关系建模，可用于结构拆解、运动校核以及老式轻工设备的教学演示。机头部分布置在台板上方，针杆、压脚、挑线杆、上轴与手轮构成上部执行链，针板位于机头正下方，为缝料输送和机针穿刺提供基准面。台板不仅承托机头，也作为缝纫操作的工作面，其边缘需要预留机头嵌入、皮带穿越以及油壶、附件放置的空间，整体高度通常结合坐姿操作设定，保证肘部自然下垂时前臂可平稳控制缝料。机架采用四腿支撑结构，前腿与后腿通过横撑连接，中部设置下层置物板，可放置缝纫附件或备用线圈；脚踏板铰接在机架下部，通过连杆与下带轮相连，操作者用脚交替踩动踏板，即可把往复摆动转换为带轮的连续旋转，再经皮带带动机头上轴运转。这种传动方式不需要外接动力，适合无稳定供电的家用场景，也能通过踩踏节奏直接控制针速，对薄料拼接、缝份倒向和转角缝制有较好的可控性。从安装边界看，设备占地主要由台板长宽和机架腿外廓决定，腿部空间需避开踏板连杆运动轨迹，皮带张紧方向要与机头带轮、下带轮保持在同一平面，否则运转中容易掉带或异常磨损。建模时需要重点控制几个配合关系：针杆与针杆套的同轴度，决定机针上下运动是否顺畅；送布牙与针板的相对高度，影响缝料输送的稳定性；摆梭与机针的运动相位，直接关系线环能否可靠勾取；脚踏连杆与曲柄的铰接间隙，则会影响整机空行程和脚感。机头内部的上轴、凸轮、挑线连杆和摆梭传动需要按相位装配，不能只做外观堆叠；台板下方的皮带通道应与机架带轮位置对齐，避免皮带与木板边缘摩擦。该设备主要用于家庭衣物缝补、布料拼接、卷边和简单装饰线缝制，在小型裁缝铺、服装教学以及传统设备维修培训中也有使用价值。结构设计上优先保证操作可达性和维护便利性：手轮位于机头右侧，便于手动调整机针位置；压脚扳手和针距调节机构布置在操作者易触及区域；踏板位置靠前，使脚跟可作为支点，脚掌轻压即可驱动。整机没有复杂电控元件，故障点集中在传动带、铰接销、梭床和针杆部位，日常维护以清洁线头、加注轻质润滑油和检查连杆间隙为主。三维模型对这些运动件和固定件均做了区分，能够直观展示动力从脚踏板到机针、送布牙和挑线器的传递路径，也可用于检查台板下方连杆摆动是否与机架、置物板发生干涉。
