带碟托一体成型陶瓷咖啡杯结构设计

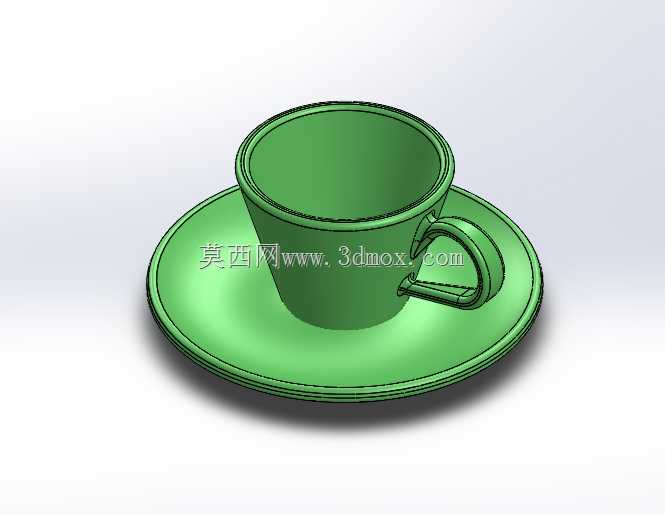

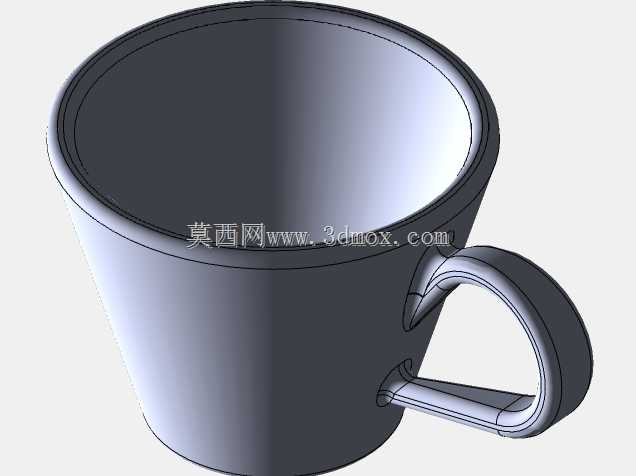

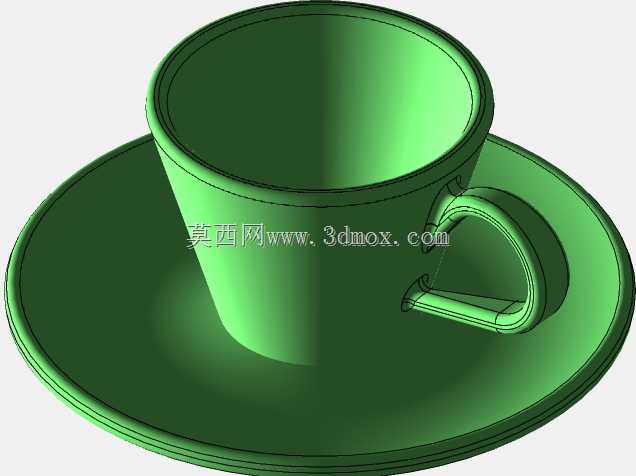

该咖啡杯模型采用杯体与配套碟托分体设计，整体为回转体加单侧把手的经典构型，建模阶段优先还原陶瓷注浆成型的工艺特征，所有转角均做R角过渡，避免尖锐棱边导致的烧制应力集中。杯体上口做加厚卷边处理，既提升口唇接触的饮用舒适度，也能在叠放收纳时形成限位台阶，减少杯口磕碰崩瓷的概率。杯身从口部向下平缓收窄，底部预留圈足结构，圈足高度控制在3-5mm区间，既可以在碟托中心定位凹面内稳定放置，也能在洗碗机栅格上卡接固定，避免清洗过程中滑移倾倒。

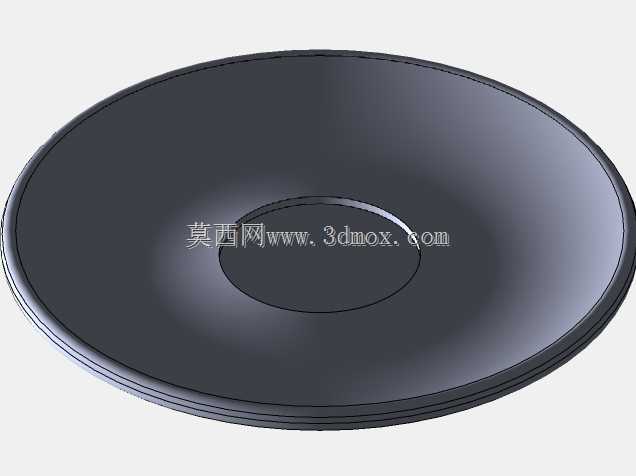

单侧把手采用C型镂空结构，与杯身侧壁通过两处平滑过渡的连接筋融合，连接位置避开杯身最大应力截面，把手内孔预留成人四指穿握的空间，截面做椭圆化处理，握持时不会出现硌手的棱角。配套碟托为浅盘式回转结构，中心设置下沉定位凹面，凹面直径略大于杯底圈足外径，周边盘面做1.5度左右的微倾坡度，洒落的咖啡液会向中心凹面汇聚，不会沿碟托外沿流到桌面。碟托外沿同样做卷边加厚，提升整体抗冲击性能，底部设置三个均布的微小垫脚，垫脚高度0.8mm，既可以让碟托与桌面之间留存空气层，避免热饮烫坏漆面桌面，也能抵消陶瓷烧制过程中底面微小变形带来的放置不稳问题。

从应用场景来看，该构型适配家庭早餐台、商务会客茶歇区、连锁咖啡店堂食等多个场景，杯体容量控制在常规单份意式浓缩加奶泡的区间，既可以单独作为黑咖啡饮用容器，也可搭配碟托放置糖包、搅拌勺。建模过程中所有曲面均保持G2连续，无碎面、尖角、重叠几何，可直接导入模具设计模块拆分注浆模型腔，也可用于3D打印制作手板验证握持手感与放置稳定性。尺寸边界方面，杯体总高、杯口直径、碟托外径均按照日用陶瓷通用堆叠标准设定，多个同款杯体可竖向叠放，碟托也可同向摞叠，适配商用消毒柜、储物橱柜的层板间距，不需要额外定制收纳空间。杯壁厚度从口部到底部均匀递增，底部厚度大于口部，降低重心提升放置稳定性，同时避免薄壁陶瓷在盛装热饮时出现烫手问题，把手与杯身的连接位置做加宽处理，反复握持清洗也不会出现应力断裂。
