立体心形钣金折弯成型金属构件

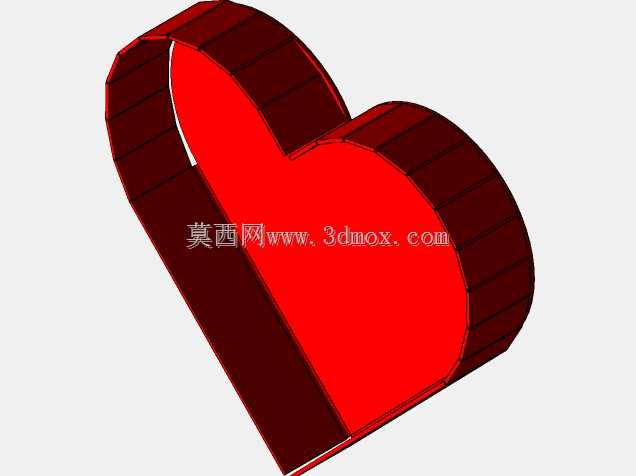

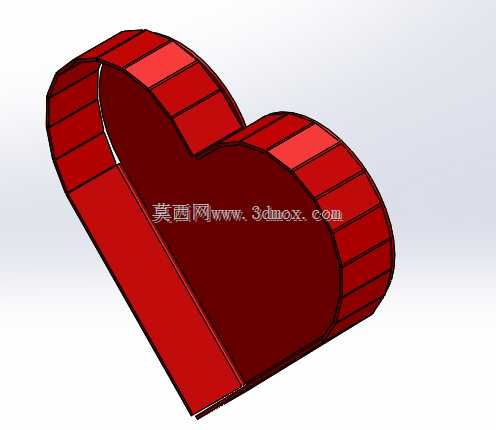

　　做了快十年结构设计，这类异形钣金构件最考验折弯工序的排布逻辑，尤其是这种非对称曲面轮廓的心形造型，常规直角折弯的工艺经验没法直接套用，得从展开料计算阶段就把每道折弯的回弹量、折弯线偏移量算准，不然最后合边的时候轮廓错位，整个件就废了。这个构件整体是等厚度金属板弯折围合而成的空心立体心形结构，壁厚均匀，所有折弯棱边都做了等半径圆角过渡，没有尖锐的冲裁毛边，既避免了安装使用过程中划伤操作人员，也能减少应力集中，提升构件整体的结构强度，不会在弯折位置出现应力开裂的问题。从应用场景来看，这类构件不属于常规工业设备的受力承载件，更多用在文创展示装置、主题美陈道具、节庆装饰结构的配套金属框架上，也可以作为创意礼品的金属外壳基底，表面做喷塑、

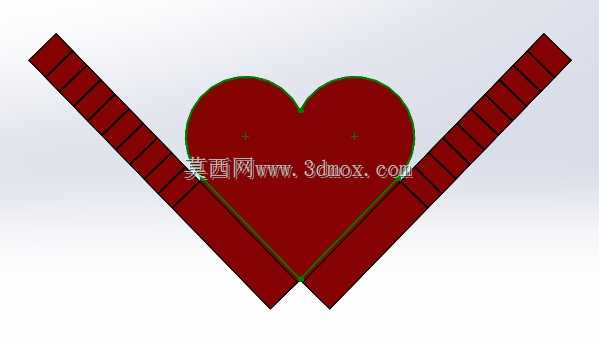

　　电镀或者烤漆处理之后，搭配内部的发光组件就能做成装饰灯的外框，也能直接作为金属工艺摆件的主体结构。设计的时候最先要确定的是心形轮廓的基准曲线，不能直接用平面心形轮廓直接拉伸壁厚，那样弯折之后的棱边会出现折线拐点，破坏整体的流畅感，我做这类造型的时候一般会先把心形的内外轮廓线做曲率梳检查，保证轮廓曲线G1连续，再根据选用的板材厚度，计算每一段折弯边的展开长度，要注意不同折弯角度对应的K因子取值不是固定值，尤其是这种大圆弧过渡的弯折段，K因子要比直角折弯稍大一点，不然展开料的尺寸算出来会有偏差，弯折之后整体高度达不到设计要求。安装边界方面，这个构件底部是平直的切面，可以直接通过焊接或者结构胶粘接固定在平面基座上，

　　也可以在围合的侧壁上预留沉头螺丝孔，通过螺丝锁紧在配套的安装支架上，整体外轮廓没有向外突出的安装耳，安装之后不会破坏心形造型的整体完整性，适配多种安装场景。功能特性上，空心围合的结构内部预留了充足的空间，可以容纳小型的电子元件、配重块或者填充材料，侧壁的等厚结构保证了各个位置的结构强度一致，不会因为局部壁厚过薄出现受力变形的问题，所有弯折位置的内侧圆角和板材厚度匹配，不会出现折弯处外侧拉裂、内侧起皱的工艺缺陷，适合用常规数控折弯机加工，不需要开专用的冲压模具，小批量生产的时候成本可控，打样阶段甚至可以用激光切割下料之后手工折弯配合工装夹具成型，缩短打样周期。做这类创意钣金构件的时候最容易踩的坑就是只关注外观造型，

　　忽略折弯工艺的可行性，比如如果把弯折圆角设计得小于板材厚度的0.5倍，折弯的时候外侧材料拉伸率超过极限就会出现开裂，要是圆角设计得过大，又会出现折弯之后轮廓回弹变形，没法保证心形轮廓的规整度，这个构件的折弯圆角取值刚好卡在常规冷轧钢板、铝板折弯的合理区间内，不管是用1mm厚的冷轧板还是1.5mm厚的铝板加工，都能稳定成型，不需要反复调整折弯机的参数。另外这个构件的上下端面都是齐平的切口，不需要额外做封边处理，如果有密封需求的话，也可以直接搭配切割好的平面心形端板，通过焊接或者卡扣结构固定在两端，做成封闭的空心壳体，拓展使用场景，比如做成密封的储物小盒，或者作为浮体结构的金属外壳。从结构刚度来看，围合式的闭合结构比开放式的钣金件刚度高很多，侧壁不需要额外增加压筋就能承受常规的磕碰和按压，不会出现明显的变形，日常作为装饰构件使用的时候，不需要额外做加强结构，就能满足使用强度要求。
