台式手动金属薄板折弯工装结构

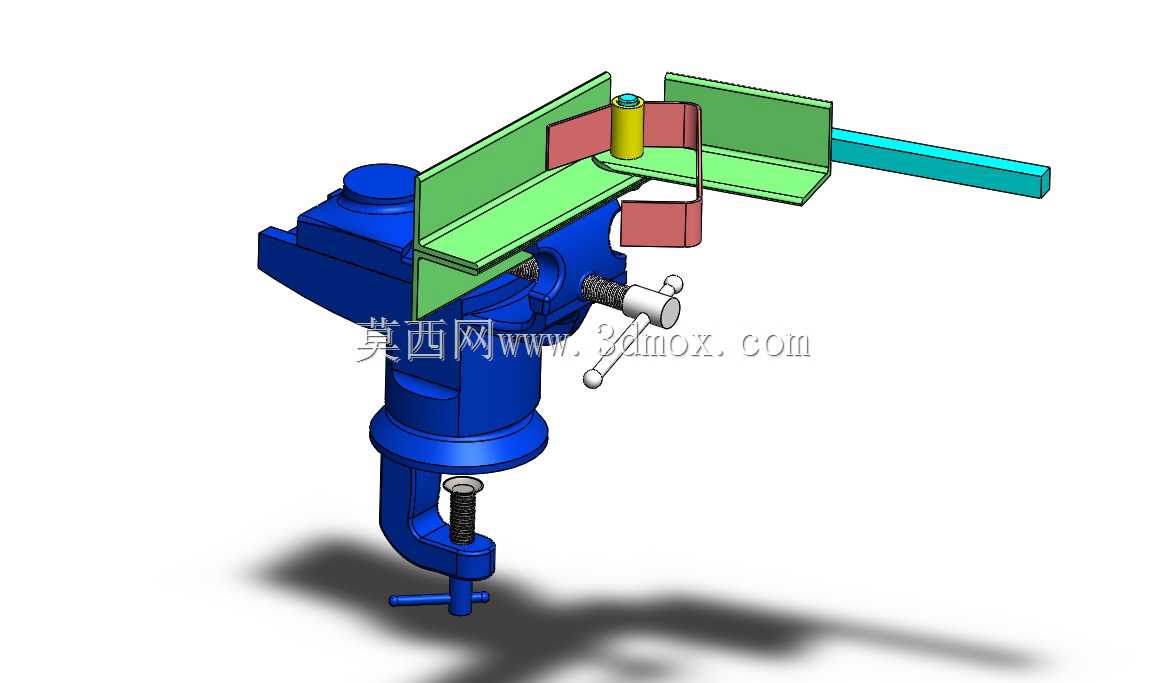

　　这款手动折弯工装主要面向小型钣金加工场景，适配五金维修、非标零件打样、教学实训等场景下的薄板弯折作业，无需外接动力源，依靠人力即可完成薄金属板、薄铝片、薄铜片等塑性材料的定角度弯折，解决了小型加工场景下大型折弯设备占地大、调试成本高、小批量加工不划算的痛点。工装底部采用台钳式夹持结构，夹持螺杆带T型转动手柄，可快速锁紧在厚度适配的工作台边缘，安装时无需额外打孔固定，夹持面做了加宽处理，锁紧后整体刚性充足，弯折作业时不会出现偏移晃动，安装边界可适配常规钳工台、焊接工作台的边缘厚度，无需定制专用安装基座。主体承力结构采用铸铁材质的基座，整体做了加强筋设计，抵消弯折过程中产生的侧向力矩，避免长期使用后出现基座变形。

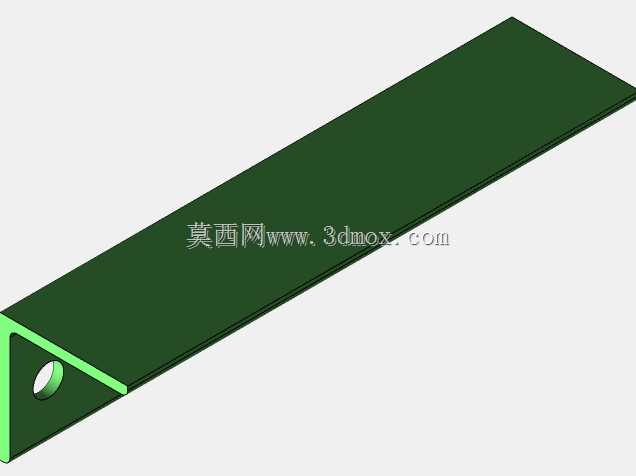

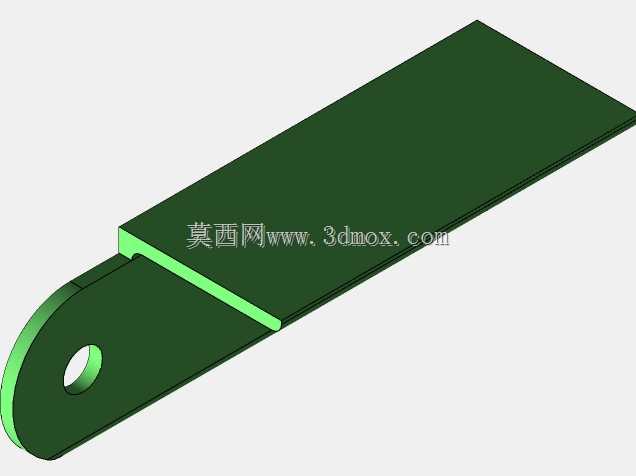

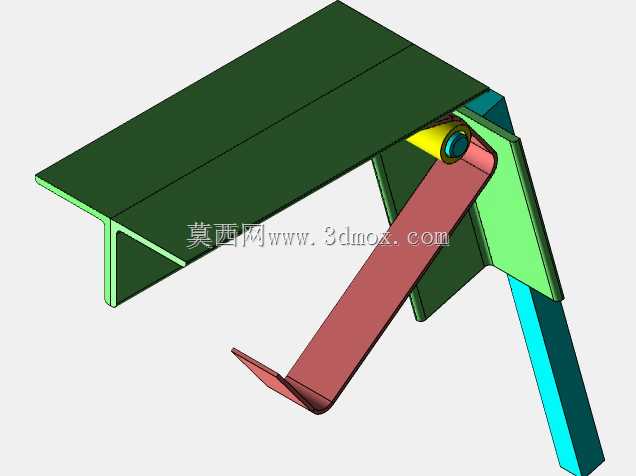

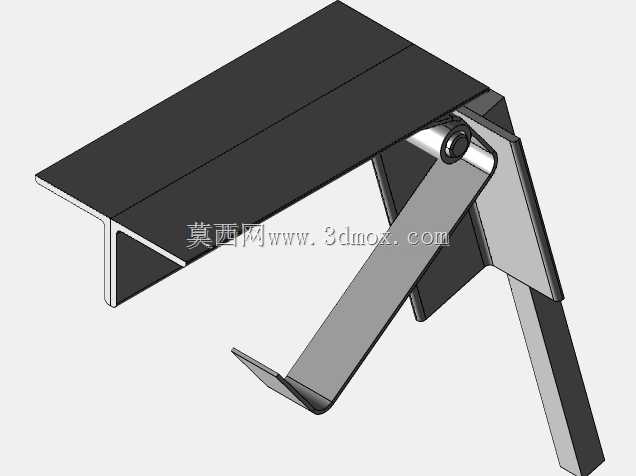

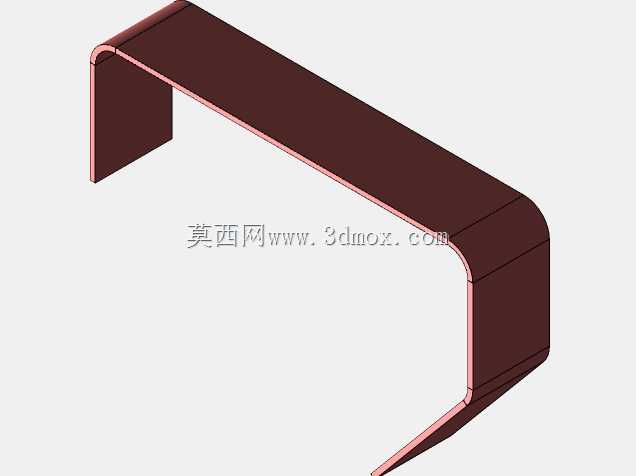

　　弯折执行部分包含定位挡板、弯折翻板、角度定位组件，定位挡板可沿导向槽前后滑动，通过侧面的锁紧旋钮固定位置，可快速定位待弯折板材的伸出长度，保证同批次零件的弯折边尺寸一致性；弯折翻板与基座转轴采用间隙配合的销轴连接，转动阻尼适中，手动扳动时无卡滞，翻板工作面做了平面度处理，弯折时不会在板材表面留下压痕。角度定位组件带刻度标识与可调节限位块，可根据加工需求设定弯折角度，从0到90度区间内可任意调整，限位块锁紧后可保证同批次零件弯折角度一致，无需每次弯折前反复测量角度。操作时先将工装夹持固定在工作台边缘，根据待加工零件的弯折边尺寸调整定位挡板位置并锁紧，再根据需要的弯折角度调整角度限位块，将待弯折板材插入定位挡板与弯折翻板之间的间隙，

　　贴合定位基准面后，手动扳动弯折翻板的加长手柄，直到翻板触碰角度限位块即可完成单次弯折，全程单人即可操作，无需辅助工具。加长手柄的力臂设计经过优化，弯折1mm以内厚度的冷轧钢板时无需过大的操作力，普通操作人员即可轻松完成作业。工装的所有活动连接部位都做了润滑储油槽设计，长期使用时可定期加注润滑脂，避免销轴磨损出现旷量，影响弯折精度。定位挡板与弯折翻板的工作面都做了倒角处理，避免板材插入时被毛刺刮伤，也能减少弯折处的应力集中，防止板材弯折处出现开裂。这款工装尤其适合电子设备外壳小零件、五金支架、工艺钣金件的小批量加工，在没有大型折弯设备的维修车间、学校实训教室、个人DIY工作室都能适用，相比纯手工敲击弯折的方式，

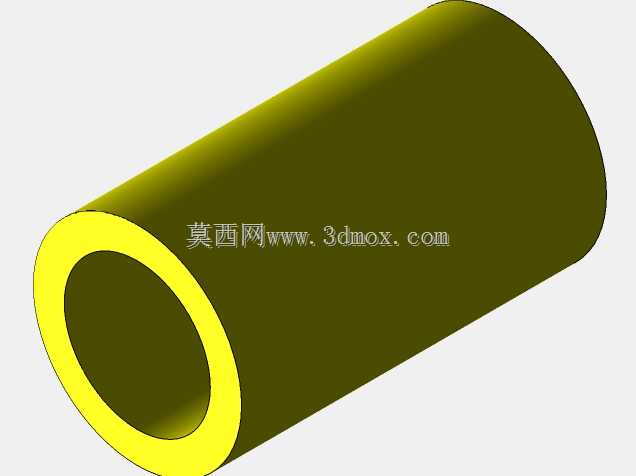

　　加工出的零件弯折边直线度好、角度精度高，表面无锤痕，加工效率能提升数倍，且零件的一致性远高于手工弯折。设计过程中优先考虑了操作的便捷性与结构的耐用性，没有多余的复杂结构，所有易损件都采用标准件，后期维护更换成本极低，整体结构紧凑，闲置时可从工作台上拆下存放，不占用过多车间空间。转轴部位采用耐磨的销轴配合铜套，长期反复弯折作业也不会出现转轴磨损导致的翻板晃动，保证弯折精度的长期稳定性。弯折翻板的长度可适配一定宽度范围内的板材，超出翻板长度的板材可通过分段移位的方式完成弯折，适配不同尺寸的小型钣金零件加工需求。
