方程式赛车前悬架转向节轻量化结构

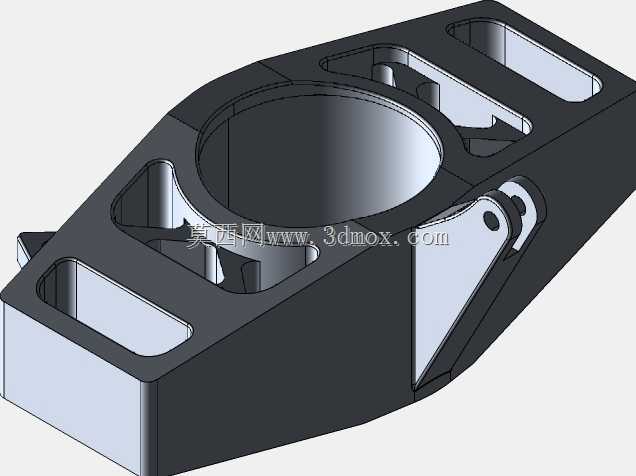

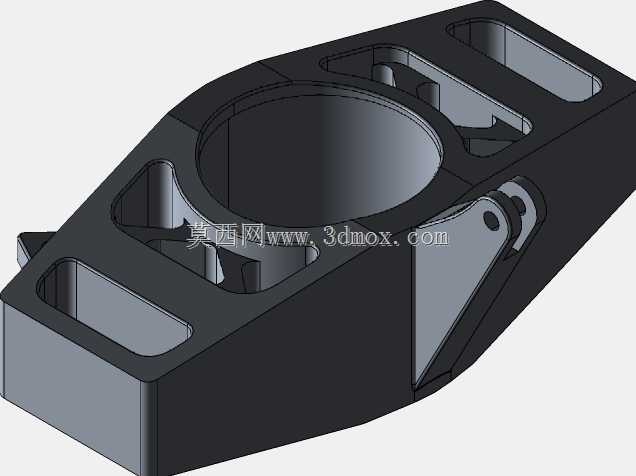

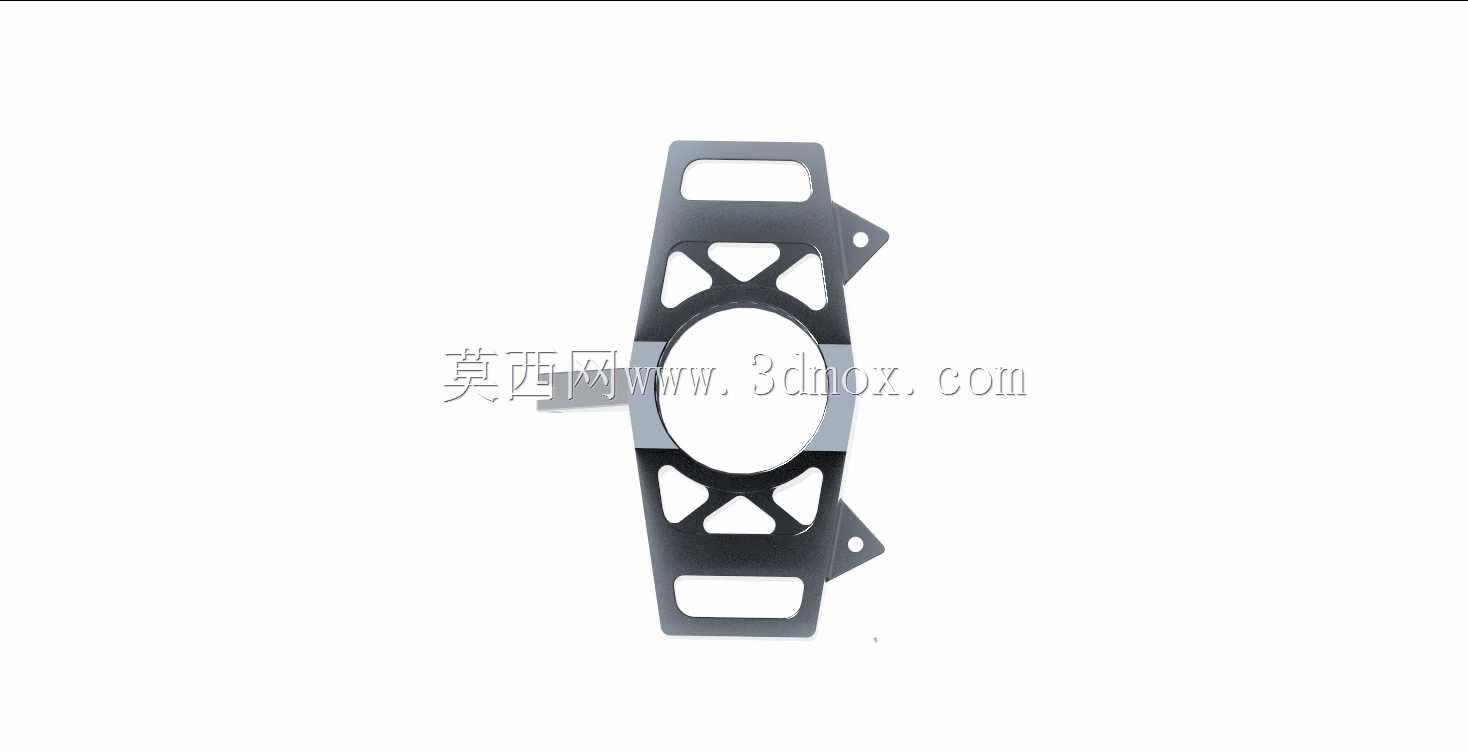

　　这套转向节结构主要面向方程式赛车前轴区域，承担车轮转向、悬架载荷传递以及制动安装边界整合等任务。实际装车时，它位于轮毂内侧、悬架上下控制臂之间，周边需要同时避让减振器推杆、转向拉杆、制动卡钳、轮毂轴承和轮辐空间，因此不能按普通乘用车铸造转向节的思路处理。模型中最醒目的是中央大直径圆柱孔，该区域用于容纳轮毂轴承或转向主销相关配合面，孔壁保留连续环形材料，以保证旋转配合处的圆度、刚度和疲劳寿命。周围块状本体向两侧延伸，形成近似翼形的安装平台，平台上开设多处异形镂空槽，这些槽并不是单纯装饰，而是在拓扑优化后去除低应力区材料，使载荷沿孔壁、支耳和加强筋重新分布。

　　从受力路径看，转向节在过弯、制动和颠簸工况下会同时承受径向力、轴向力和弯矩。中央轴承座将车轮冲击传入本体，两侧较宽的平台用于布置悬架连接点或与 upright 周边结构形成配合；下方伸出的叉形支耳带有两个平行小孔，适合作为转向拉杆或摇臂的铰接接口，孔间距和支耳厚度直接影响销轴剪切、螺栓预紧以及连杆运动干涉。设计时需要先锁定轮距、主销内倾、后倾、前束控制点和悬架硬点，再反推转向节外形。若硬点位置变动，支耳角度、孔位高度和本体开口都要同步调整，否则会造成拉杆行程不顺、转向回正异常或极限工况下碰撞制动盘。

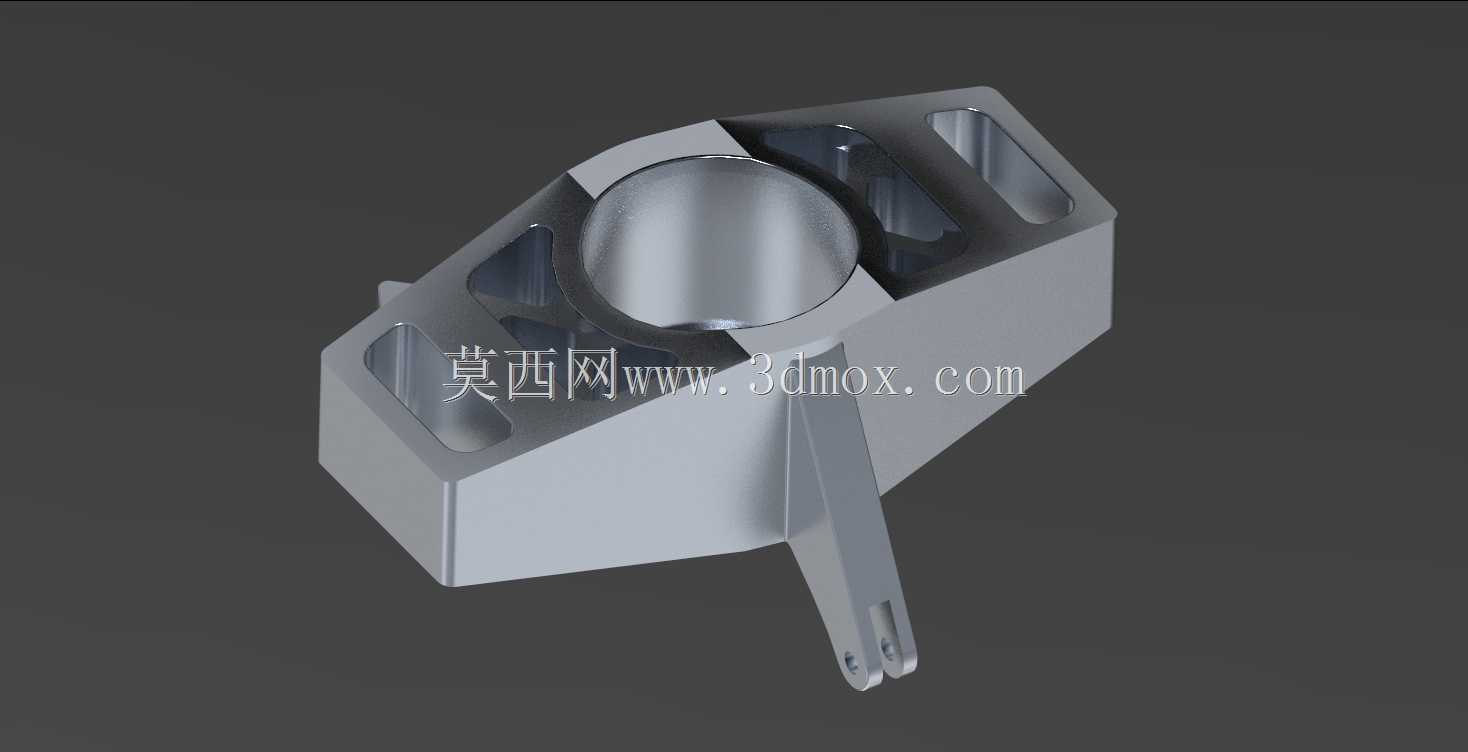

　　外形上，该件采用一体式金属切削件思路，整体轮廓低矮而宽，中央高、两侧薄，底部支耳细长。宽体平台可以增大连接点跨距，降低单位面积接触压力；中央筒状区域加高，是为了提高轴承座抗弯截面；侧面斜向加强筋从圆筒外壁过渡到下支耳，把转向力和纵向制动力引导至主承载区。多个镂空窗口集中在两耳之间和腹板中部，这些位置在典型载荷下应力贡献较小，去除后可显著降低非簧载质量。对于赛车底盘而言，簧下质量减小会直接影响轮胎贴地性、减振器响应和转向灵敏度，因此轻量化收益比一般固定式设备更明显。

　　安装边界方面，建模时需要重点控制中央孔与轴承外径的配合公差、端面垂直度以及各铰接孔的同轴度。中央孔若采用轴承压装，应保留足够壁厚，避免锁紧后孔口变形；两侧平台面需要为螺栓头、垫片或锁紧螺母留出扳手空间，不能只在三维里追求镂空面积。下支耳两小孔应与拉杆球头或鱼眼轴承宽度匹配，支耳开口方向还要保证悬架跳动时连杆不与本体边缘擦碰。制动卡钳若集成在该件上，还需核对卡钳安装面、制动盘偏心距和车轮内圈包络；模型中的大块平面和槽口也可作为后续增加卡钳支架、传感器支架或线束固定点的基础。

　　加工视角下，这类零件通常从铝坯或钢坯五轴铣削成型，毛坯余量要覆盖中央圆筒、下支耳和两侧薄壁。镂空槽虽然减重，但尖角会形成应力集中，实际结构应在窗口转角处设置圆角，刀具路径也要允许最小铣刀进入。腹板厚度不能无限削薄，需结合材料牌号、热处理状态和屈曲稳定性复核；支耳根部则应保留渐变过渡，避免销轴载荷在根部形成疲劳裂纹。装配时还要关注维修可达性，中央轴承压入、拉杆螺栓锁紧和制动系统排气都需要操作空间。

　　在三维建模过程中，先以硬点坐标建立骨架，再生成中央轴承座、两侧安装平台和下支耳，随后用加强筋连接主要载荷路径，最后在低应力区切除材料。每增加一个镂空特征，都应重新检查孔边距、壁厚连续性和运动包络，而不是只看静态外观。该结构适合用于赛车底盘设计学习、悬架硬点验证、机加工工艺讨论以及轻量化转向节方案参考，尤其适合需要在有限轮内空间中兼顾刚度、质量和装配关系的开发场景。
