可弯曲波纹柔性金属管路结构设计

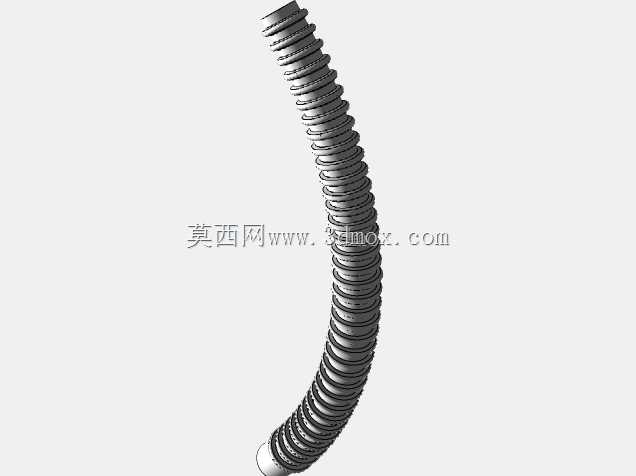

在设备管路布局中，刚性直管很难完全适配现场复杂的安装空间，尤其在存在振动、相对位移或需要频繁调整走向的工位，柔性马管这类可弯曲波纹管路能够有效吸收装配偏差与运行扰动。该模型采用连续环状波纹结构，管壁沿轴向形成均匀的褶皱段，每一圈波纹都可在一定角度内发生偏转，累积后使整段管路获得较大的弯曲半径范围，同时保持内部流道连续，不会因弯折出现截面骤缩或死折。从功能上看，这类构件常用于需要柔性导通的气路、液路或线缆防护场景，例如运动机构与固定基座之间的介质输送、设备检修时需要临时让位的连接段，以及邻近振动源的管路隔振。波纹结构不仅提供形变能力，也提升了管路的抗疲劳性能，相比光壁软管，其在反复弯曲后更不容易出现局部应力集中。建模时需要重点控制波纹的节距、波高与壁厚。节距过小会限制单节偏转角度，使整管刚度过大；节距过大则容易在弯曲时造成波峰相互挤压，影响外观与使用寿命。波高决定柔性程度，波高越大可弯曲性越好，但承压能力会相应下降，因此需要结合实际工作压力平衡取值。壁厚同样影响柔韧性与强度，薄壁更容易弯曲，但抗外压和耐磨性能较弱。该模型在两端保留了相对平直的连接边界，便于后续对接接头、卡套或法兰结构。端部直段长度需满足安装密封要求，不能过短导致夹持不足；波纹起始位置与端部直段之间应做平滑过渡，避免应力突变。实际选型时，还要确认最小弯曲半径，安装过程中不能强行弯折到极限值以下，否则会造成波纹永久变形或内壁损伤。对于存在轴向伸缩的场合，该结构也可补偿少量长度变化，降低对接管路的同轴度要求。三维建模过程中，先绘制中心走向曲线，再沿路径扫描波纹截面，能够较真实地还原弯曲状态下的几何形态；若用于装配校核，还需检查弯曲后外轮廓是否与周边钣金、机架或电气元件发生干涉。
