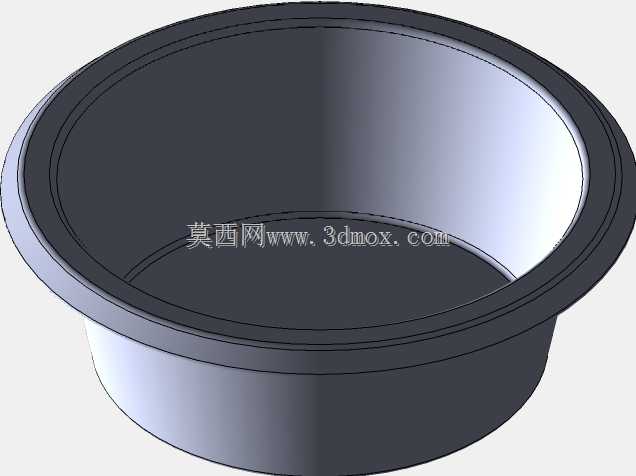

家用盛水敞口宽边塑料盆结构设计

　　日常场景里随处可见的塑料盛水盆，看似结构简单，实则在建模阶段需要兼顾使用手感、堆叠收纳效率、注塑成型工艺性多重需求，很多新手建模时容易忽略细节，导致最终做出来的成品要么脱模困难，要么堆叠时卡滞，要么盛水承重后侧壁变形外鼓。先从实际使用场景拆解需求，这类盆主要用于家庭场景下的清水盛装、果蔬清洗、小件衣物搓洗，部分工况下还会临时盛放温度稍高的温水，因此盆体的壁厚设计不能均匀取整，需要结合受力路径做渐变处理。盆口位置做了向外翻折的宽边结构，这个结构不是单纯为了造型好看，一方面是给使用者提供握持施力的位置，端举满盆水时手指可以扣住翻边下沿，避免打滑脱手；另一方面翻边相当于在盆口位置做了一圈加强筋，能够抵消盆体盛水后侧壁向外的张力，

　　避免盆口受拉扯出现椭圆变形，同时翻边的厚度要略大于侧壁主体厚度，注塑时熔体可以顺着翻边快速填充整个型腔，减少缺胶、熔接痕的出现概率。盆体的侧壁不是垂直直壁，而是带有微小的脱模斜度，这个斜度的取值需要结合塑料材质的收缩率确定，日常用的PP材质塑料盆，斜度控制在1°到1.5°区间最为合适，斜度过小会导致脱模时侧壁被模具划伤，斜度过大则会让同规格的盆堆叠时间隙过大，占用过多仓储和运输空间。盆底位置做了内凹的环形支撑脚，这个结构的作用是让盆底和放置台面之间留出微小间隙，避免盆底直接贴实台面，端盆时因为负压吸附难以抬起，同时环形支撑脚也能提升盆底的结构刚度，盛水时不会因为水压导致盆底向下鼓凸，放置在平整台面上不会出现晃动摇摆的情况。

　　建模时需要注意盆体内壁的圆角过渡，所有转角位置都不能做直角处理，直角位置不仅会在注塑时产生应力集中，导致成品受撞击时容易开裂，还会在清洗时残留污渍，难以擦拭干净，内壁圆角半径取值一般不小于3mm，外壁圆角可以适当缩小，保证壁厚均匀即可。很多人建模时会忽略盆口翻边下沿的止口结构，这个小结构是为了堆叠时让上层盆的盆底卡在下层盆的翻边位置，不会直接滑落到盆底导致两个盆卡紧难以分离，止口的高度不需要太高，2mm左右即可，配合侧壁的脱模斜度，堆叠时既可以保证多个盆紧密叠放减少空间占用，又不会出现卡滞抱死的情况。从受力角度分析，盆体盛满水时，最大应力出现在侧壁和盆底的连接位置，因此这个位置的壁厚要做局部加厚，同时做圆弧过渡分散应力，

　　避免长期盛水后该位置出现蠕变开裂。另外盆体的外表面不需要做过多的加强筋，外露的加强筋不仅影响外观，还会在清洗时积攒污垢，需要提升刚度的位置可以通过壁厚渐变、圆弧过渡来实现，保证外壁光滑平整，便于日常清洁。设计时还要考虑注塑成型的浇口位置，一般这类盆类零件的浇口会设置在盆底中心位置，建模时就要预留好浇口痕迹的处理空间，避免浇口位置影响盆底的放置平稳性，同时熔体从盆底中心向盆口填充的路径最短，能够减少填充压力，降低注塑时的内应力，减少成品的变形概率。实际使用中，这类盆还会经常被挪动、磕碰，因此材质选择上一般用韧性较好的PP或者PE材质，建模时不需要做过高的表面精度要求，但是要保证所有壁厚的差值不超过30%，避免注塑时出现缩痕、气泡等缺陷。宽边翻边的宽度也要结合人机工程学确定，太窄的话握持时压强过大，端重物时勒手，太宽则会浪费材料，同时增加盆体整体的占用空间，一般成年人手指宽度在15mm到20mm之间，翻边的有效握持宽度控制在18mm左右最为合适，既能够保证握持舒适，又不会过多增加材料用量。盆底的环形支撑脚宽度不需要太宽，5mm左右即可，支撑脚的边角也要做圆角处理，避免划损台面，同时支撑脚的高度控制在1.5mm，既能够留出足够的间隙避免负压吸附，又不会让盆体重心过高导致放置不稳。
