八工位多出口免提洗手装置结构设计

　　这款多出口免提洗手装置，核心定位是服务高密度人流场景下的无接触手部清洁需求，在工地集中生活区、校园公共盥洗区、大型厂区员工通道、户外临时作业营地这类场景中，传统单龙头洗手台往往存在排队等待时间长、接触式把手易造成交叉污染、供水压力不均导致出水不稳定的痛点，这款设备从结构设计阶段就针对性解决这些实际使用问题。

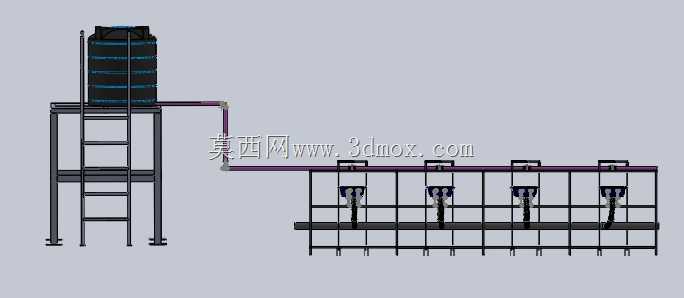

　　从整体布局来看，设备采用高位储水+低位多工位排布的结构逻辑，顶部设置立式储水罐体，通过金属方管焊接的梯式支撑框架架高安装，支撑框架的主立柱采用40*40mm规格的标准方管，横撑间距设置为350mm，既可以作为储水罐的承重结构，也能兼顾日常攀爬检修罐体的梯具功能，不需要额外配置检修梯，减少现场安装的附属配件需求。储水罐底部距离地面的安装高度设置为2.2米，这个高度既可以依靠自然重力形成稳定的出水压力，不需要额外配置增压水泵就能满足所有工位的出水流量要求，同时也避免低位安装时罐体被过往人员、搬运物料磕碰损坏的风险。

　　管路布局采用主路供水+支路分流的设计，从储水罐底部引出的主供水管采用DN25规格的硬质管材，沿支撑框架侧面横向延伸至洗手工位区域的上方，主水管的安装高度距离地面1.1米，刚好匹配成年人站立时手臂自然抬起的出水高度，不需要弯腰或者抬手过高就能完成洗手动作。主水管上均匀设置8个独立出水支路，每个支路配备免接触式出水阀，使用者不需要手动触碰阀门，通过感应或者脚踏触发即可出水，从根源上避免接触式操作带来的交叉污染问题。每个出水工位的间距设置为650mm，这个宽度可以保证相邻两个工位的使用者同时操作时不会发生肢体碰撞，满足8人同时使用的需求，相比传统单排4工位的洗手台，单位时间内的通行效率提升一倍，非常适合高峰时段集中人流的快速清洁需求。

　　洗手工位下方设置通长的接水托盘，托盘采用1.2mm厚的不锈钢板材折弯成型，整体向排水端做3‰的倾斜坡度，使用过程中溅落的水可以顺着坡度快速汇集到排水口排出，不会在地面积水造成湿滑风险。接水托盘通过可调节的支脚固定在地面，支脚的调节行程为±30mm，可以适配现场地面不平整的安装条件，不需要额外做地面找平就能保证托盘的水平度，降低现场安装的施工难度。

　　设计过程中充分考虑了设备的安装边界条件，整套设备的整体占地长度为5.2米，宽度为0.8米，安装时只需要预留0.6米的后侧检修通道、1.2米的前侧操作空间即可，整体占用空间紧凑，不需要大面积的盥洗室空间，甚至可以直接在户外空地完成安装固定。储水罐的顶部设置进水口和溢流口，进水口可以直接对接现场的自来水管网，也可以搭配外置储水设备在无固定供水的临时场景使用，溢流口的设置可以避免加水过满溢出打湿周边地面。支撑框架的底部设置膨胀螺栓安装孔，安装时通过4颗M12的膨胀螺栓即可将整套设备固定在硬化地面上，抗风等级可以满足六级大风下不倾覆的要求，适配户外露天使用的场景需求。

　　从结构可靠性角度来看，所有管路的连接位置都采用卡套式接头，相比传统的丝扣连接，安装拆卸更加便捷，后期维护更换阀门时不需要整体拆卸管路，单个工位的阀门故障不会影响其他工位的正常使用。支撑框架的所有焊接位置都做了满焊处理，表面做喷塑防锈处理，可以适应户外高湿度、多粉尘的使用环境，长期使用不会出现框架锈蚀、结构松动的问题。出水阀的选型适配重力供水的压力范围，在0.02MPa的低水压条件下依然可以稳定出水，不会出现高位储水压力不足导致的出水断续、流量过小的问题。

　　在实际使用场景中，这款设备可以很好地解决集中区域的手部清洁需求，比如在建筑工地的工人出入口，工人完成作业后可以快速完成手部清洁，不需要排队等待；在校园的操场周边，学生体育活动后可以就近洗手，不需要折返教学楼；在临时核酸采样点、户外施工营地这类临时场景，整套设备可以快速拆解转运，到场后只需要简单拼接就能投入使用，不需要复杂的管线施工。相比传统的砖砌洗手台，这款装配式的洗手装置可以重复周转使用，项目结束后可以拆解转运到下一个场地继续使用，长期使用的综合成本更低。

　　设计阶段也充分考虑了使用过程中的节水需求，每个出水阀的出水流量设置为每分钟6升，相比普通水龙头每分钟12升的流量，在满足洗手清洁需求的前提下可以减少一半的用水量，同时免接触的设计可以避免使用者忘记关阀导致的长流水问题，在供水紧张的临时作业场景下，这种节水设计可以大幅降低储水的补给频率。
