带液压阻尼缓冲结构的重型铰链三维设计

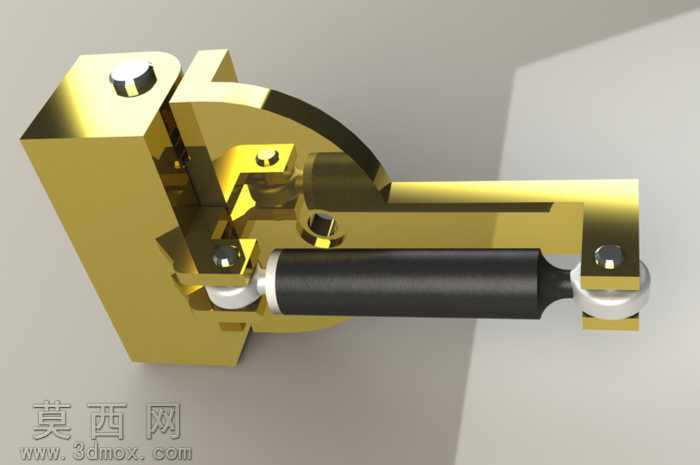

本作品为带阻尼功能的重型铰链三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，对每一处装配结构都做了干涉检查，确保各部件运动无卡滞、无结构冲突。模型渲染阶段采用金属质感材质与哑光工程材质搭配呈现，主体铰接支架部分采用抛光黄铜金属材质，还原了五金件表面的金属光泽与倒角处的高光反射效果，阻尼器缸体部分采用哑光黑色硬质氧化金属材质，铰接销轴、紧固螺丝等标准件采用亮面镀铬金属材质，不同材质的质感区分清晰，渲染光影柔和自然，能够直观展现产品的外观细节与装配层次。结构设计上，该铰链在传统平面铰接结构的基础上集成了独立的液压阻尼缓冲模块，铰接主体采用加厚的折弯金属支架结构，通过多组销轴实现转动连接，阻尼器两端分别通过球头铰接结构与固定侧、活动侧支架相连，在铰链转动过程中，阻尼器内部的液压油通过阻尼孔产生缓冲阻力，让门扇或舱门在关闭末端实现平缓减速，避免刚性碰撞产生的噪音与结构损伤。设计思路围绕重型场景的使用需求展开，针对游艇舱门、重型设备柜门这类需要频繁开合、且对关闭缓冲有要求的使用场景，在保证铰链承重能力的前提下，将阻尼结构与铰接主体做了集成化设计，没有额外增加过多的安装体积，整体结构紧凑，传动路径清晰，所有铰接位置都预留了润滑与装配间隙，阻尼器的安装角度经过运动仿真校核，在铰链全程转动范围内阻尼器都不会出现行程超限或者受力死点，能够稳定输出缓冲力矩，兼顾了结构强度与使用体验，可直接用于产品结构验证、安装模拟以及渲染展示使用。
