可拆卸式合页门铰链结构设计

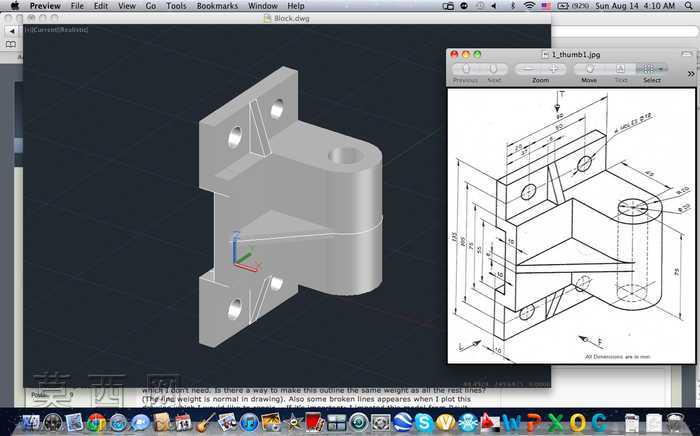

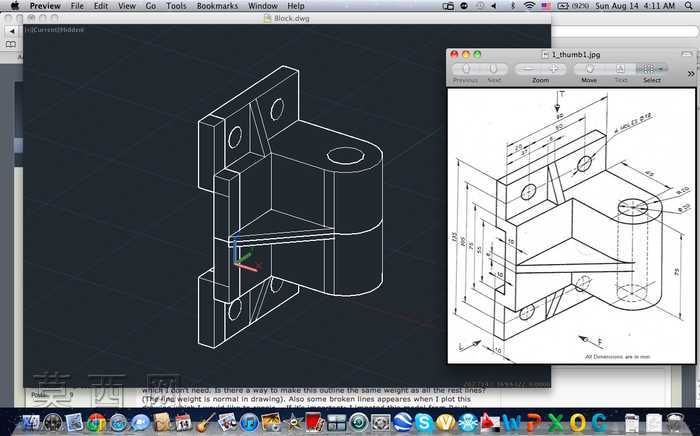

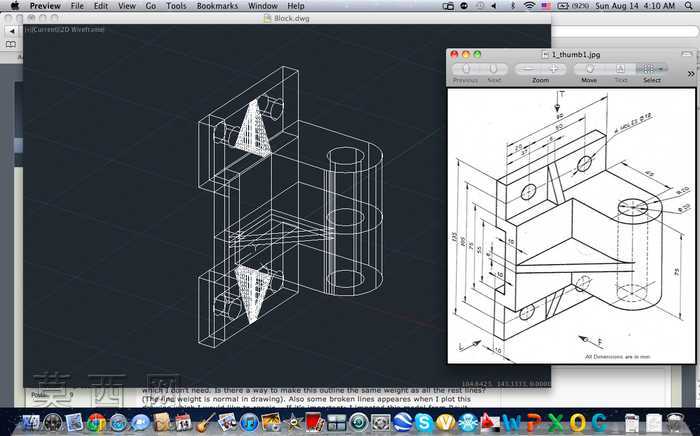

本次设计的门铰链采用三维建模方式完成整体结构搭建，建模过程中严格遵循机械加工的公差配合要求，先从基准安装板开始绘制草图，通过拉伸、切除等基础特征命令完成两块带安装孔的固定板主体结构，两块固定板分别对应门框与门扇的安装位，板体上预留的沉头安装孔位置经过尺寸校核，可适配常规规格的自攻螺丝安装，孔位间距符合民用门窗的通用安装标准，避免安装时出现孔位错位的问题。在固定板与转动筒体的衔接位置，设计了三角形加强筋结构，通过筋特征命令生成的加强筋与板体、筒体完全融合，可有效提升铰链承重时的结构强度，避免长期开关门后固定板与转动部位出现断裂变形的问题。中间的铰接转动筒体采用同轴心设计，建模时严格保证上下筒体的同轴度公差，筒体内部预留销轴安装空间，转动配合面设置了合理的间隙值，既保证转动过程顺滑无卡顿，又不会出现径向晃动的间隙过大问题。建模完成后对整体结构进行了干涉检查，确认所有部件在转动全程无干涉碰撞，同时对模型赋予了哑光金属材质，模拟锌合金压铸成型的真实表面质感，渲染时调整了环境光参数，清晰呈现出铰链各部位的结构细节与棱角过渡。整个设计围绕民用门窗的实际使用需求展开，兼顾了结构强度、安装便捷性与转动顺滑度，所有结构尺寸均参考现有门窗铰链的通用规格进行优化，既保留了传统合页的铰接功能，又通过加强筋结构提升了承重性能，可直接用于门窗五金配件的生产参考或安装演示。
