科尼赛克车门铰链优化结构设计

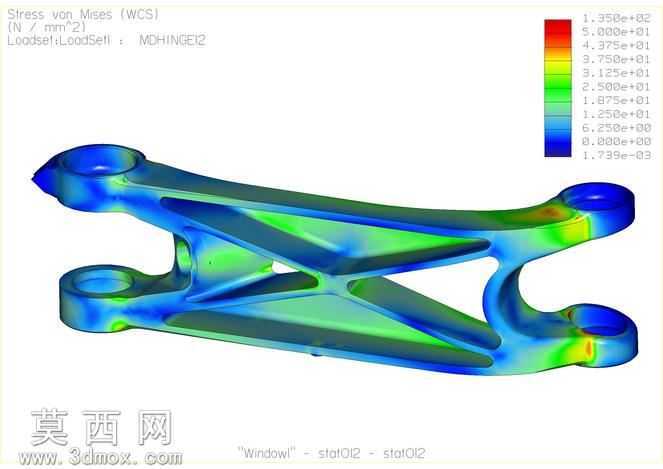

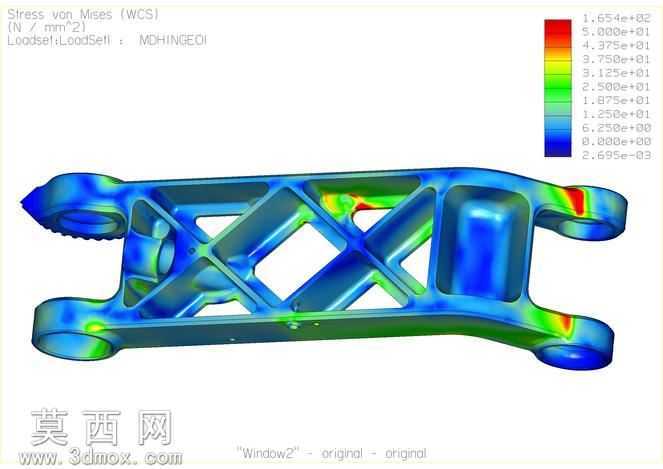

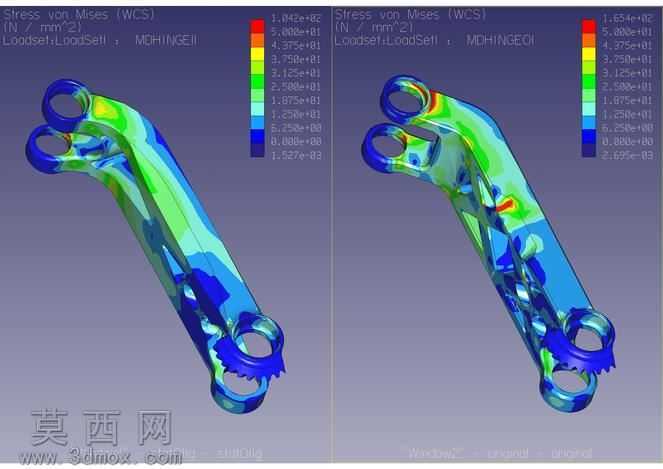

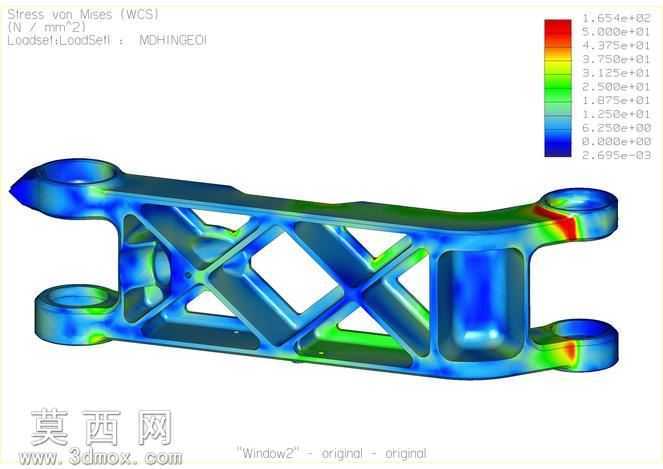

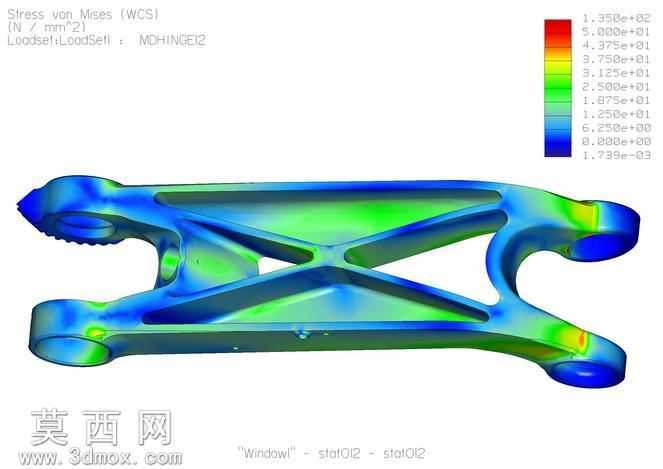

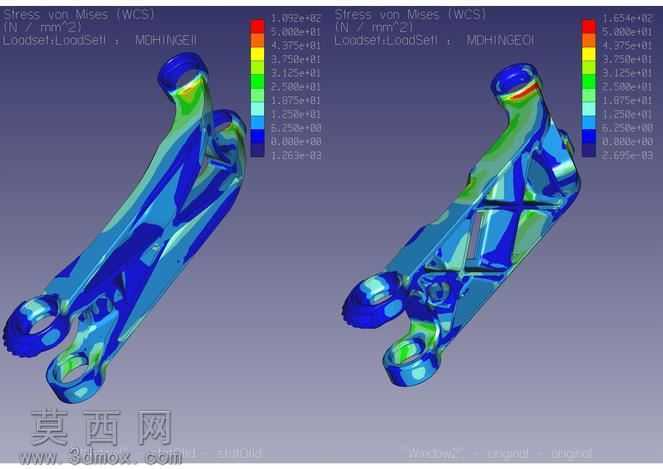

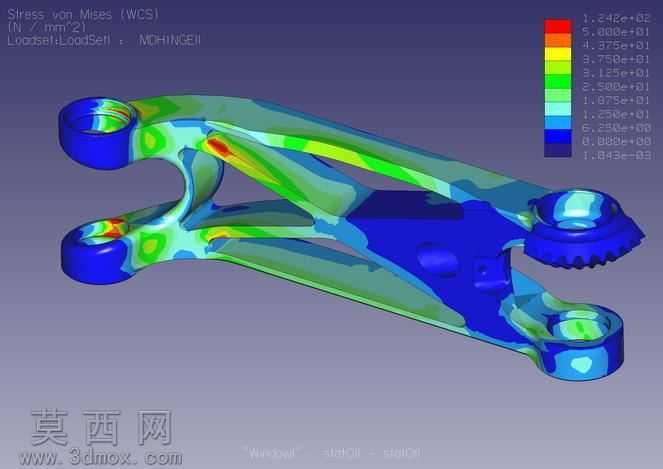

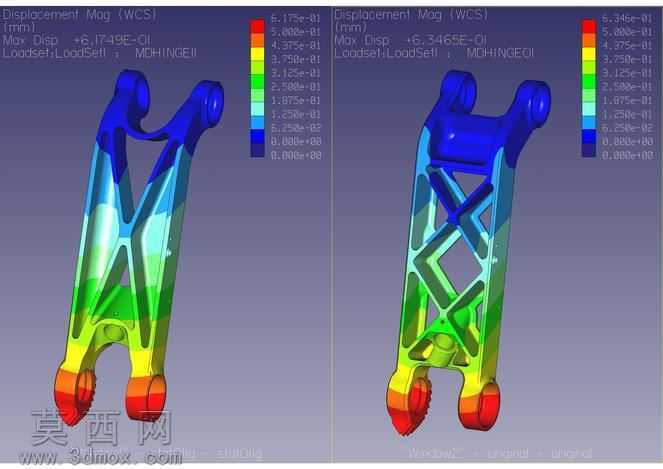

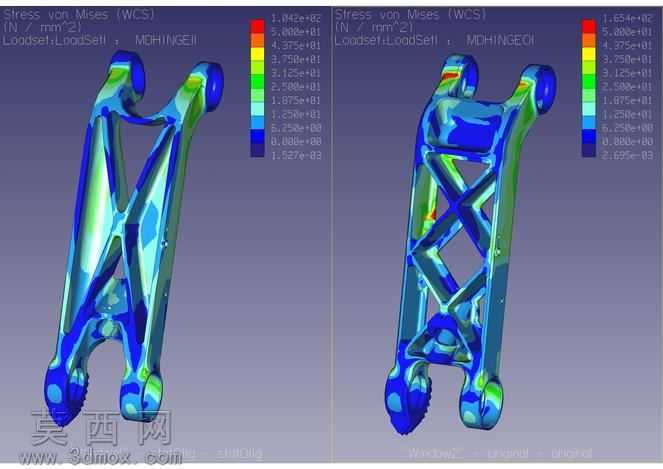

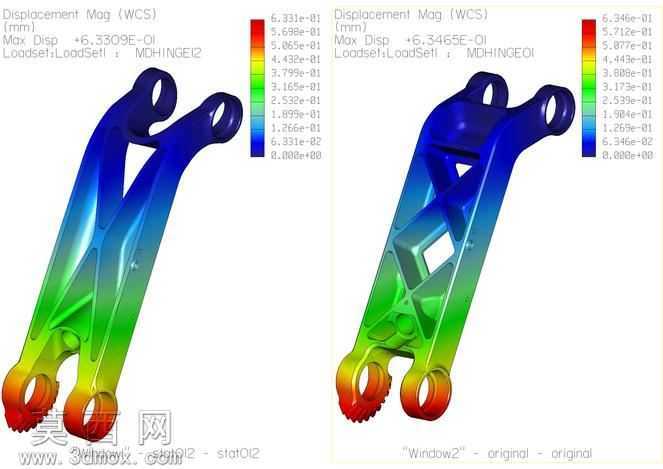

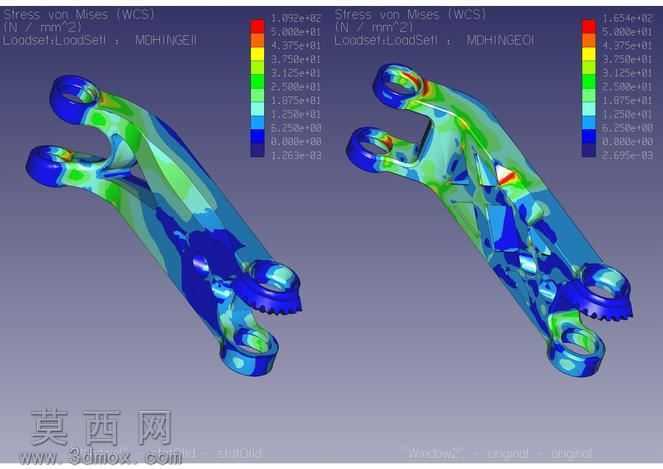

本作品为超跑车门铰链的迭代优化版本，采用三维参数化建模完成整体结构搭建，建模过程中首先基于初代铰链的安装边界、载荷工况完成基准定位，对两端的安装铰接位做精准的尺寸约束，保证与车门、车身侧安装点位的完全适配。建模阶段重点对中部承力结构做拓扑优化设计，初代采用的单斜向承力筋结构调整为交叉X型镂空桁架结构，在保证整体安装尺寸、铰接点位完全不变的前提下，去除非承力区域的冗余材料，实现重量与初代产品完全一致的设计目标。完成基础建模后，对模型赋予均质金属材质参数，模拟高强度锻造铝合金的材料属性，绑定两端铰接位的约束条件，在车门开启、闭合的典型载荷工况下开展有限元应力分析，通过米塞斯应力云图直观呈现结构各区域的应力分布状态。从分析结果可以看到，优化后的交叉桁架结构可以更顺畅地传递加载路径上的载荷，避免初代结构中局部应力集中的问题，在重量、整体刚度与初代铰链保持相同水平的前提下，结构的峰值应力相较初代版本有明显降低，有效提升了铰链的疲劳寿命与承载安全系数。模型的铰接转动部位做了同轴度约束设计，保证转动过程无卡滞，各承力筋的过渡位置均做圆角处理，减少应力集中点，整体结构兼顾轻量化要求与力学性能要求，适配超跑车门的高可靠性、低自重的使用需求，可直接用于后续的工程验证与样件试制环节。
