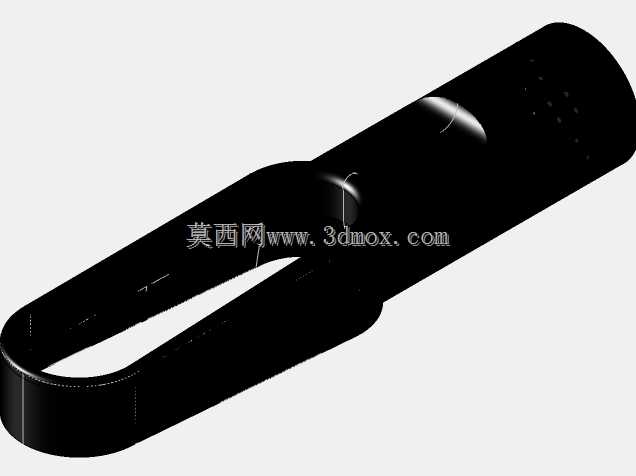

家用立式无叶送风设备结构设计方案

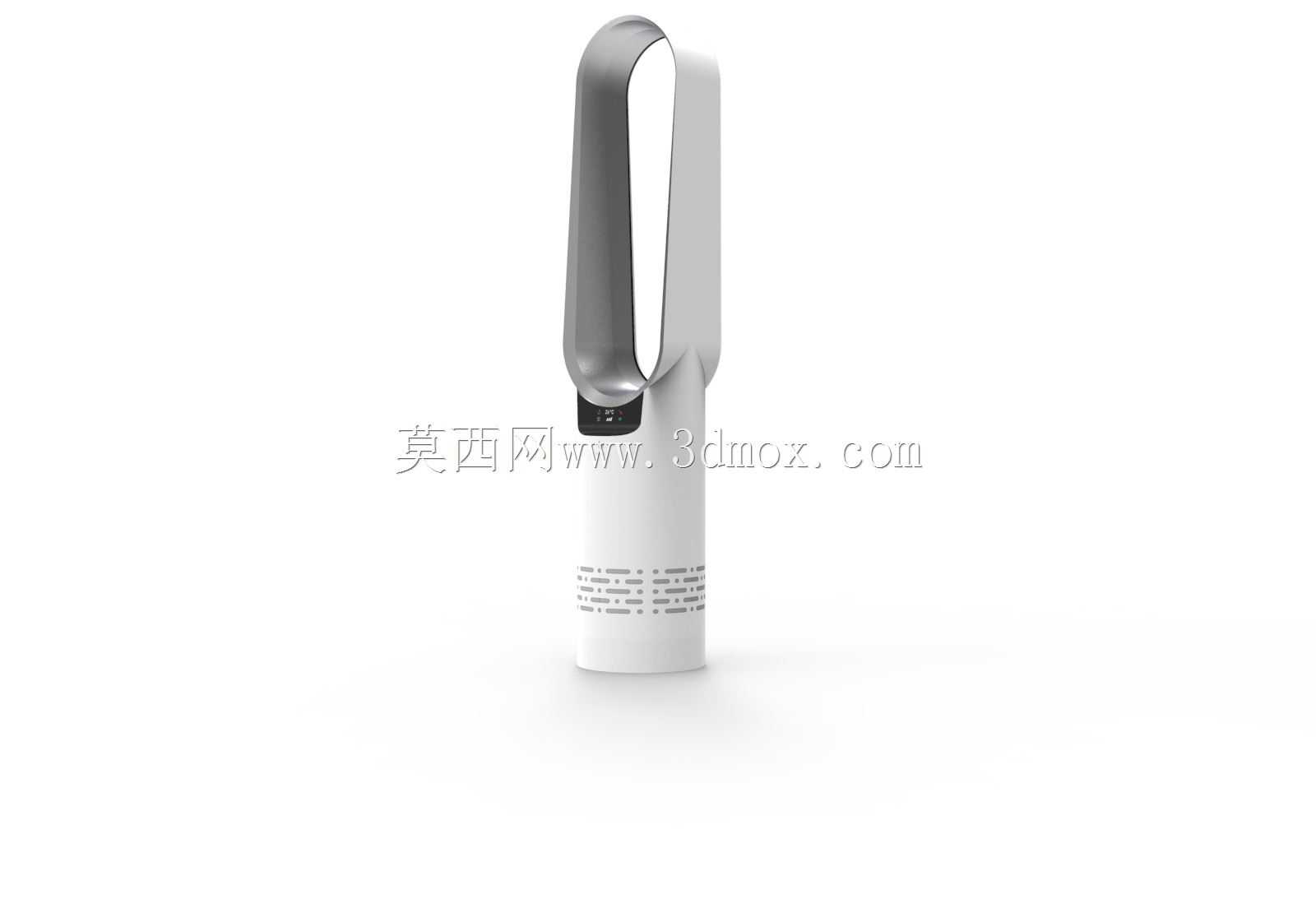

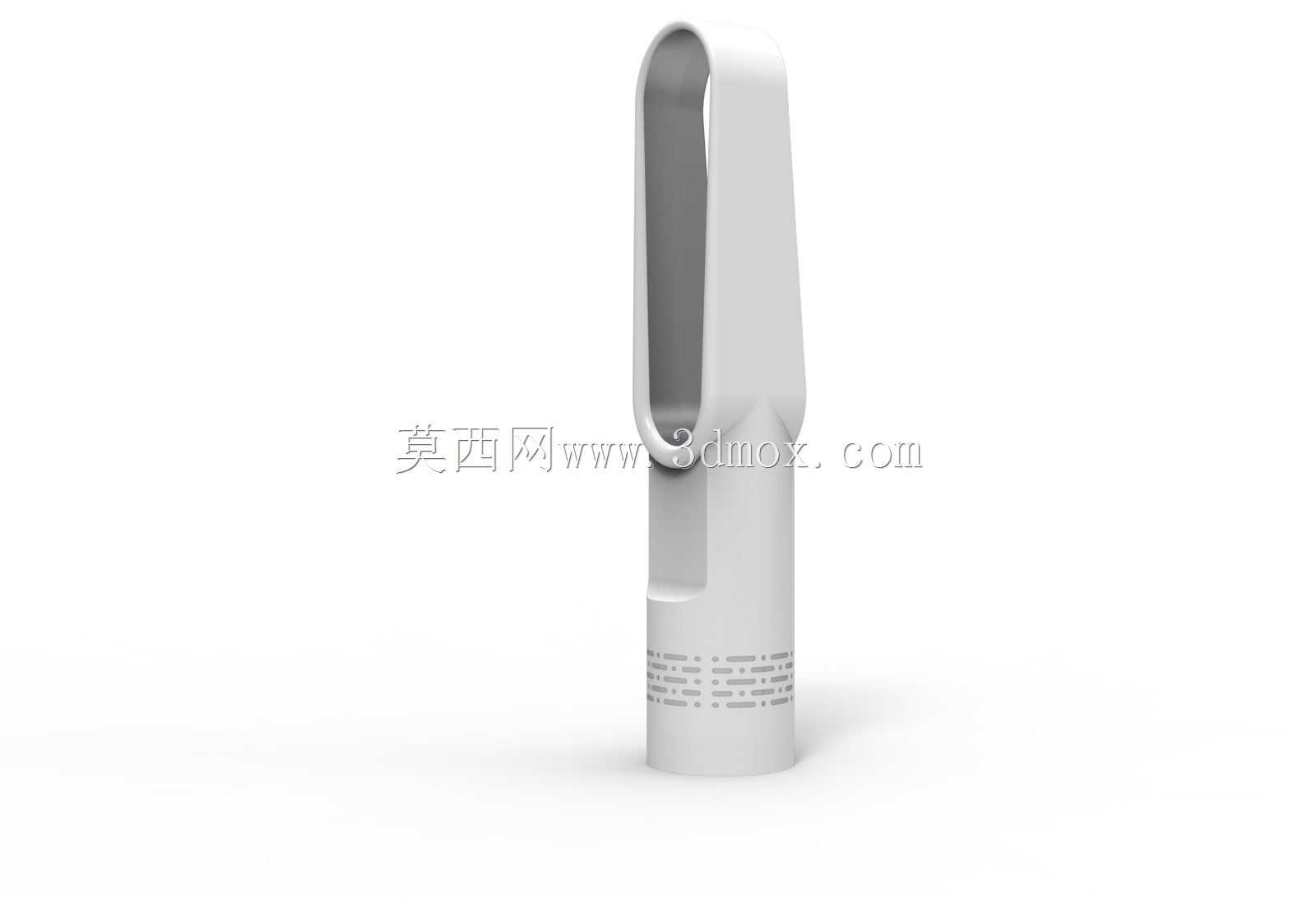

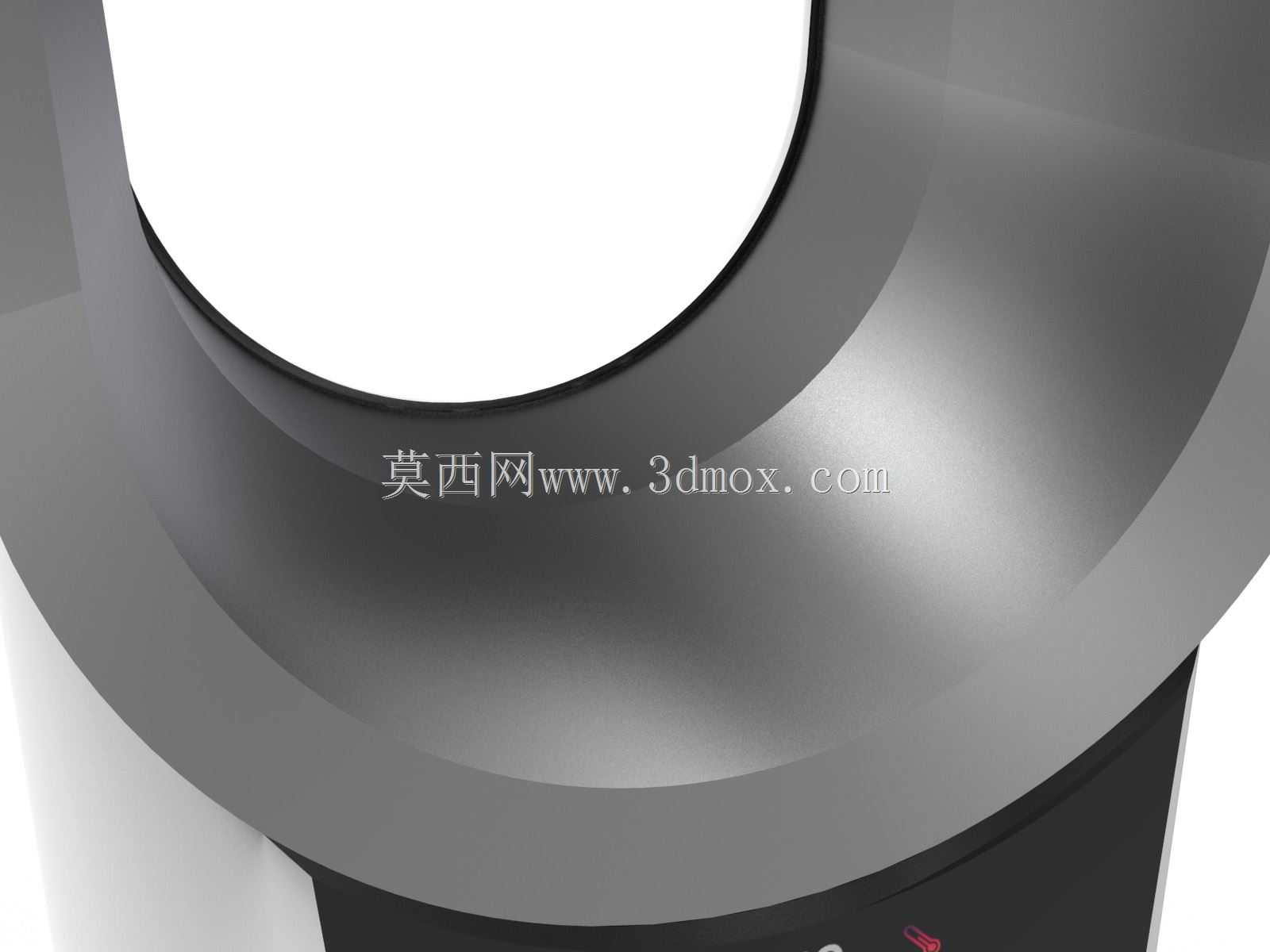

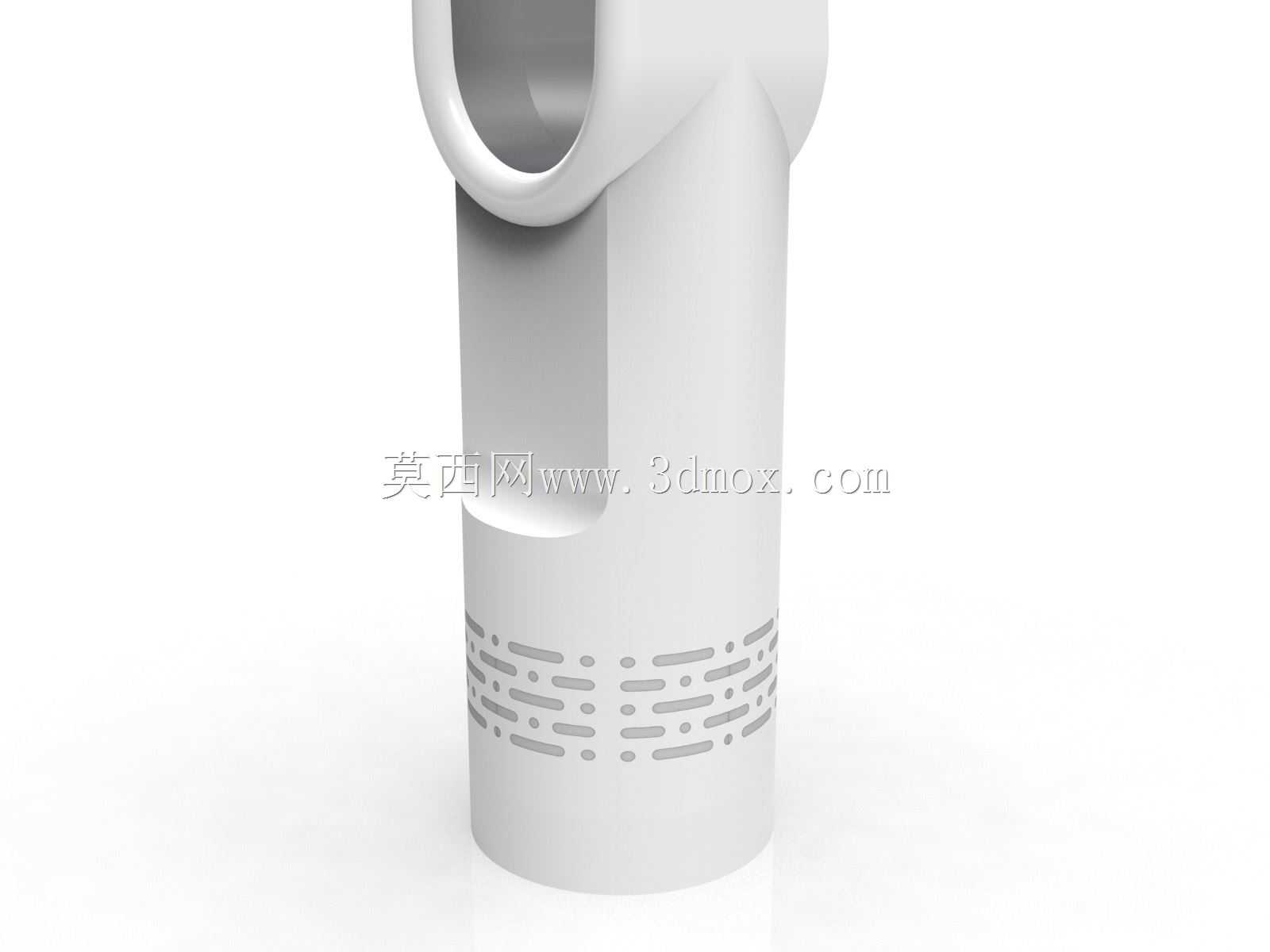

日常居家、办公桌面、小型商业接待区的送风场景中，传统带叶片风扇存在清洁死角多、儿童触碰易引发安全隐患、出风生硬直吹体感差的问题，这款无叶送风设备的结构设计，正是针对上述痛点展开优化。从实际使用需求出发，设备采用立式柱状基座搭配环形出风圈的整体布局，基座底部预留了足够的配重安装空间，可将整机重心控制在下部1/3区间，放置在平整桌面或地面时，倾斜15度范围内不会发生侧翻，适配常规家居、办公场景的摆放边界，基座直径控制在120mm左右，占用桌面面积不超过普通A5笔记本大小，不会过多挤占工位或茶几的使用空间。设计过程中，将涡轮送风组件全部集成在柱状基座内部，进风区域设置在基座下部周圈，采用矩阵式长条进风格栅，格栅间隙控制在5mm以内，既可以保证进风流量满足每小时300立方米的送风要求，又能避免较大体积的杂物、儿童手指误入进风腔，提升使用安全性。基座内部的风道采用渐扩式流道设计，气流从涡轮组件增压后，沿着基座内部的导流通道向上输送至环形出风圈，出风圈的出风口采用1.3mm宽度的环形窄缝设计，利用康达效应让气流沿着出风圈的壁面流动，同时带动周边的空气一同向前输送，相比传统风扇的直吹气流，出风更柔和，覆盖范围更广，在距离设备1米的位置，送风覆盖直径可达800mm，能满足2-3人同时纳凉的使用需求。外观造型上采用一体化流线型曲面设计，基座与出风圈的衔接位置做了大圆角过渡处理，没有突兀的棱角，整机外壳采用卡扣式装配结构，没有外露的螺丝孔，日常清洁时可以直接用湿抹布擦拭表面，不存在传统风扇叶片缝隙难以清理的问题。出风圈的环形内径设置为180mm，整体出风高度距离放置面约420mm，刚好适配人体坐姿状态下的头肩送风高度，不需要额外垫高就能获得舒适的送风体验。结构设计阶段还预留了功能拓展空间，基座内部的涡轮组件旁预留了加热模块的安装位，可根据产品定位选配PTC加热组件，实现冷暖两用的功能，进风位置也预留了过滤棉的安装槽，可加装初级空气过滤棉，在送风的同时对进入设备的空气进行初步过滤，适配北方多尘、春秋季浮尘天气的使用场景。整机的装配逻辑采用上下分段式结构，基座分为上下两部分，内部的涡轮、电机、控制板组件都可以从基座下部的开口进行安装，后期维护拆卸时不需要破坏外观面，降低售后维修的操作难度。
