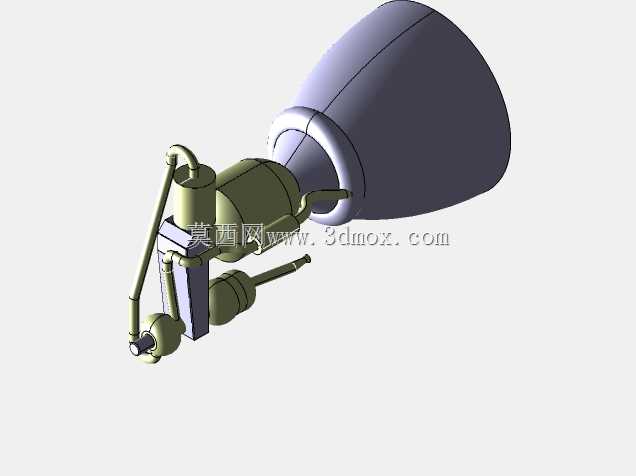

梅林火箭发动机低保真结构三维建模

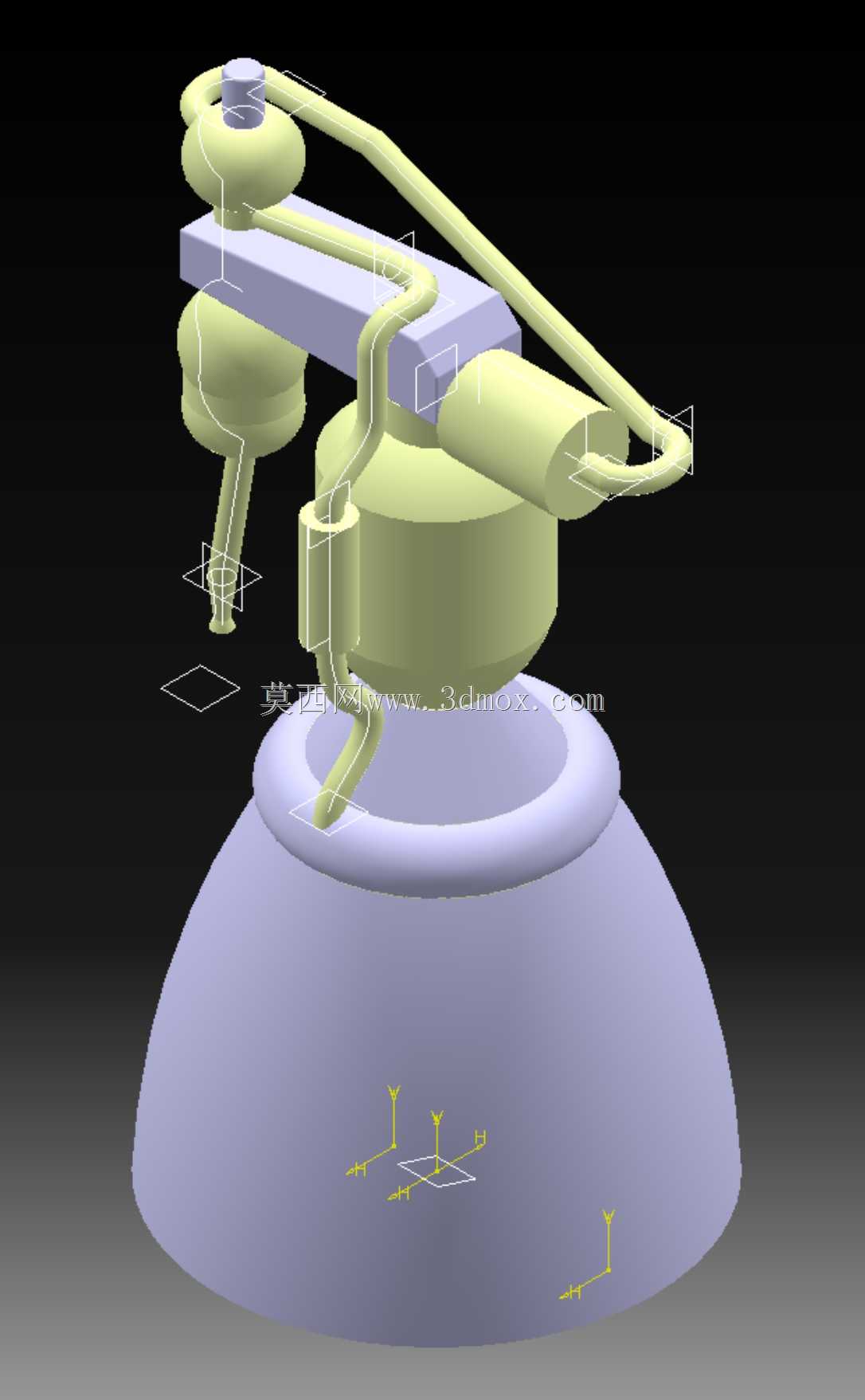

　　本次建模的梅林火箭发动机为低保真度结构模型，未完全复刻真实产品的全部细节，核心作用是为航天动力系统入门教学、结构原理演示、整体布局推演提供可视化参考，避免高精度建模带来的冗余数据量，适配原理展示、方案初期布局沟通等轻量化使用场景。从实际工程应用来看，这类低保真度动力模型常出现在运载火箭总体方案初期论证环节，结构设计人员可依托该模型快速完成箭体尾部动力舱的布局占位，协调推力室、管路、喷管延伸段与周边箭体结构、伺服机构、燃料输送管路的安装间隙，无需在方案初期就投入大量精力处理零件级的细节特征，大幅提升方案迭代的效率。模型整体保留了梅林发动机的核心结构特征，下部为大扩张比的钟形喷管，是发动机推力输出的核心部件，

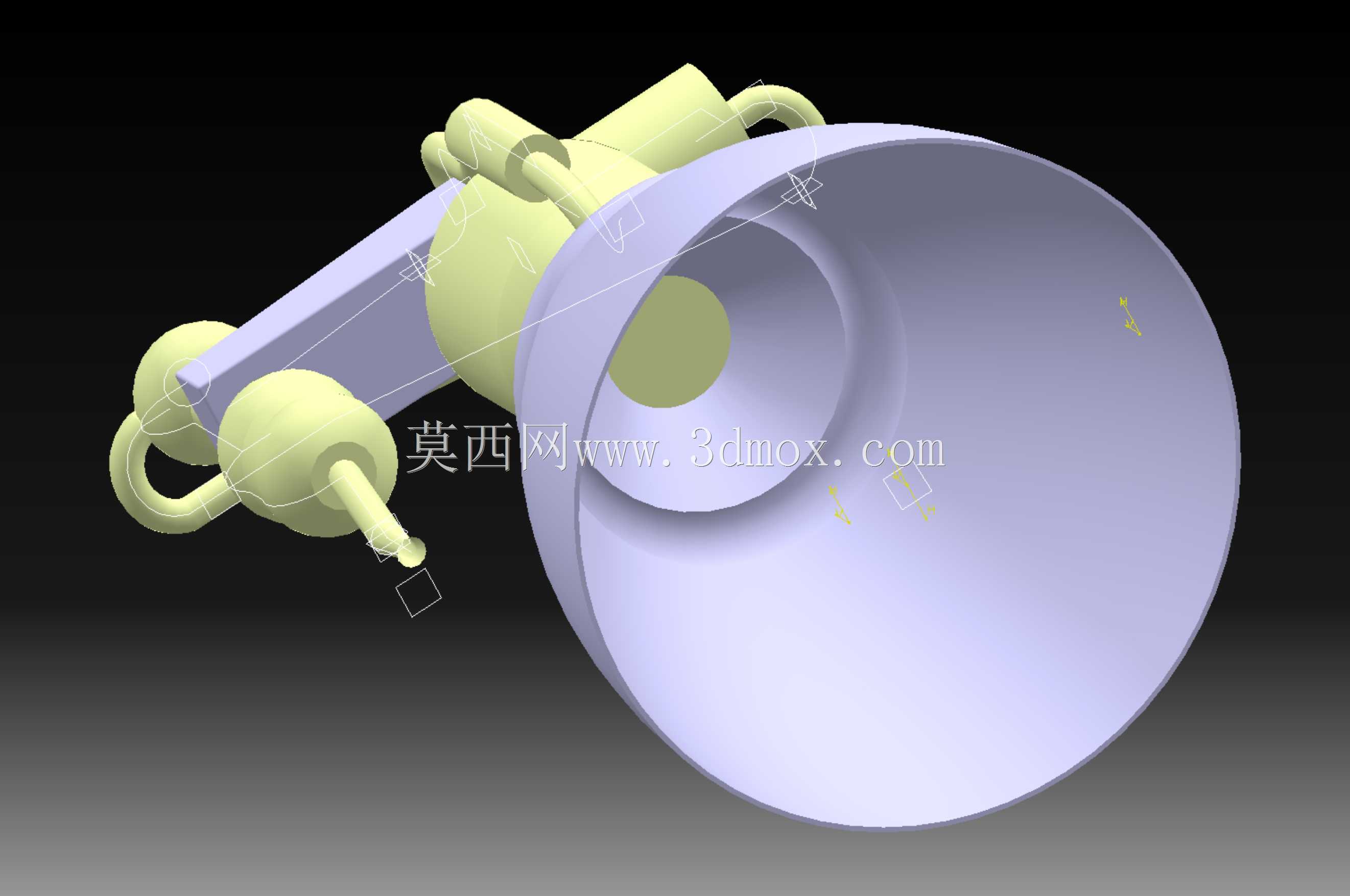

　　喷管型面按照真实梅林发动机的近似扩张比做了简化处理，未设置再生冷却通道的细节刻划，仅保留了喷管的外轮廓与安装法兰边界，可直接用于匹配箭体尾部的安装接口尺寸，确认喷管延伸段与箭体底盖的安全距离，避免发射过程中喷管热辐射对箭体结构的影响。喷管上方为推力室主体结构，建模时简化了外壁的管束冷却结构、焊接加强筋等细节，仅保留了圆柱形推力室的主体外形，以及与上方涡轮泵组件连接的安装座位置，可用于演示推力室与涡轮泵的相对位置关系，匹配燃料、氧化剂管路的走向布局。推力室侧部连接的管路系统做了走向简化，保留了燃料输送管、涡轮废气排放管的核心走向，清晰展示了从涡轮泵出口到推力室喷注器的管路路径，以及涡轮泵驱动后的废气排放管路走向，

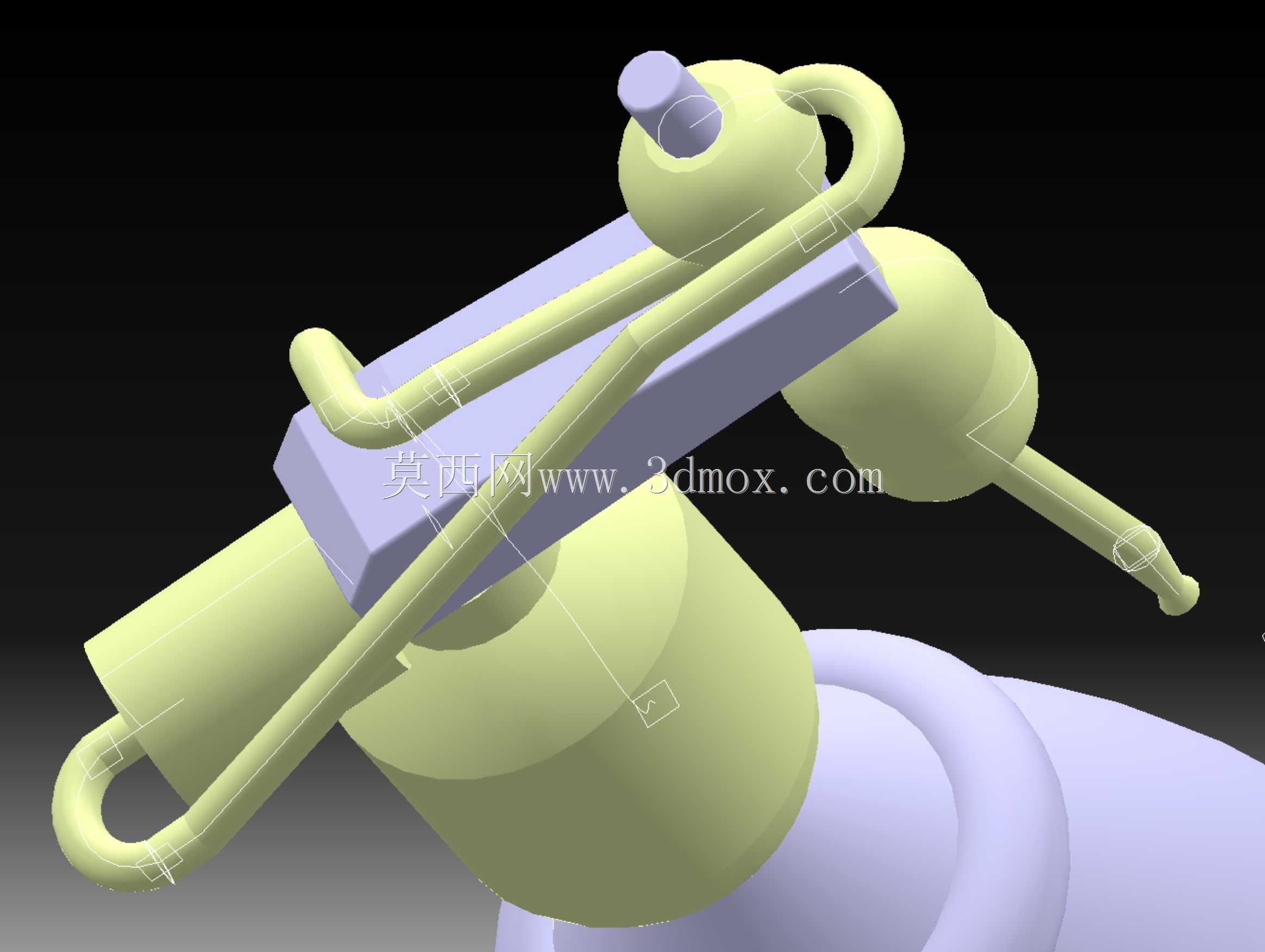

　　可用于讲解燃气发生器循环的基本工作流程，帮助入门学习者快速理解发动机各系统的连接逻辑。上部的涡轮泵组件同样做了低精度简化，保留了泵体的主体轮廓、与推力室的连接支架结构，未还原泵内部的叶轮、密封件、轴承等细节，仅明确了涡轮泵在整个发动机上的安装位置与外轮廓尺寸，可用于协调涡轮泵与周边伺服机构、管路支架的安装空间，避免总体布局时出现结构干涉。设计思路上，该模型刻意弱化了非核心的细节特征，所有倒角、小圆角、紧固件、密封结构等均做了省略处理，将建模重心放在各核心部件的相对位置、外轮廓尺寸、安装边界的还原上，既保证了整体结构辨识度，又将模型数据量控制在极低水平，可流畅运行在各类三维演示软件、教学课件中，不会出现高精度模型常见的卡顿、

　　加载缓慢问题。从安装边界来看，模型保留了发动机与箭体连接的顶部安装法兰位置，可直接对接箭体尾部的承力结构安装面，喷管出口的端面位置、最大外轮廓直径均按照真实产品的近似比例设置，可用于快速核算发动机尾部的热防护范围、喷管摆角空间，在方案初期快速验证动力系统布局的合理性，无需等待详细设计阶段的高精度模型输出。需要明确的是，该模型不具备工程加工指导价值，所有壁厚、连接结构、细节尺寸均未按照真实产品的工程公差设置，仅可用于原理演示、布局占位、教学科普类场景，若用于详细工程设计，仍需补充完整的零件级细节、材料属性、公差配合等工程参数。在航天科普教学场景中，这类低保真模型可帮助学习者快速建立发动机的整体结构认知，理清各核心部件的功能与连接关系，避免过多细节干扰对核心工作原理的理解；在总体方案论证环节，结构工程师可依托该模型快速完成多轮布局调整，快速验证不同管路走向、部件安装位置的可行性，缩短方案迭代周期。
