壁挂式摇头送风壁扇结构设计

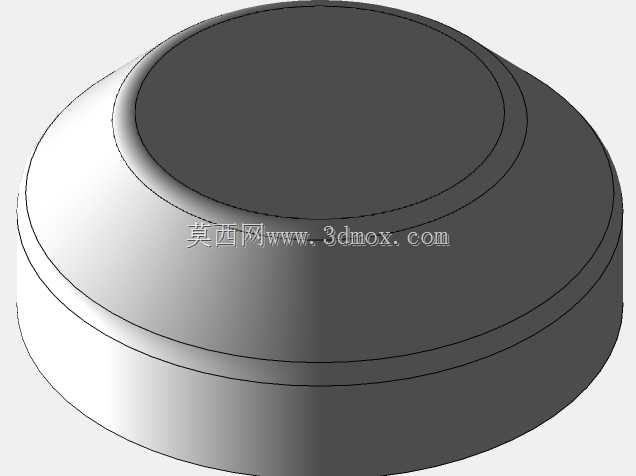

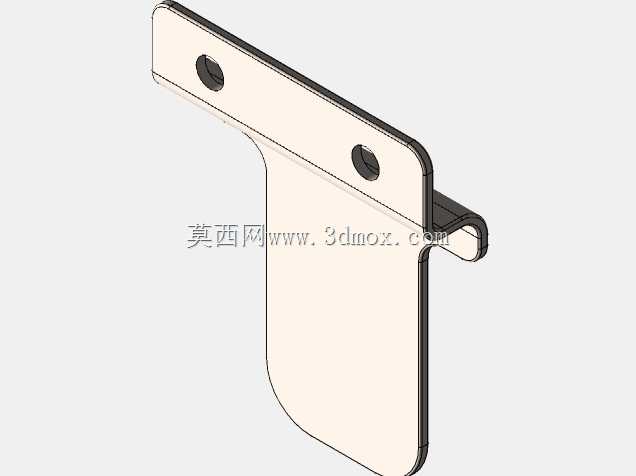

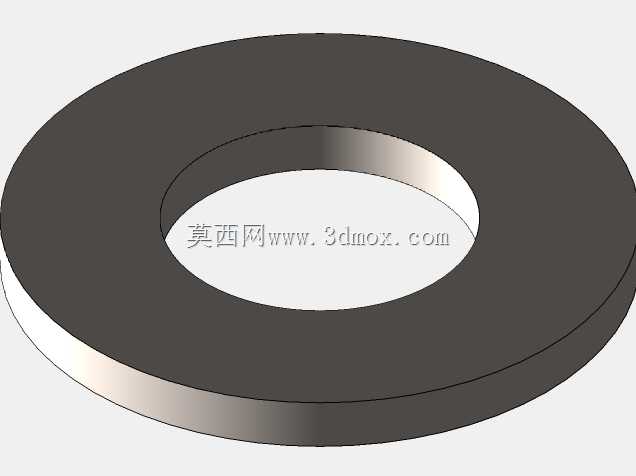

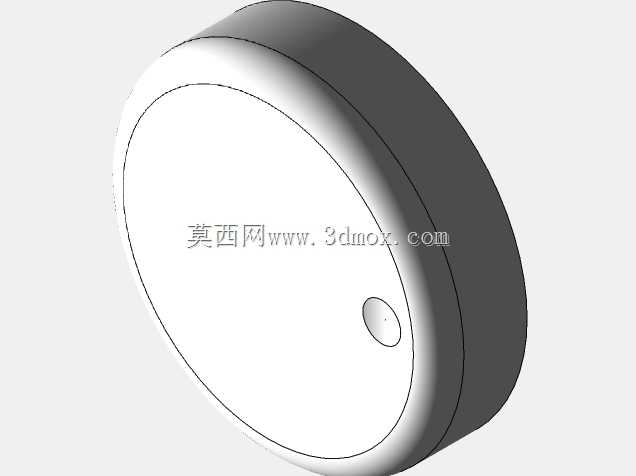

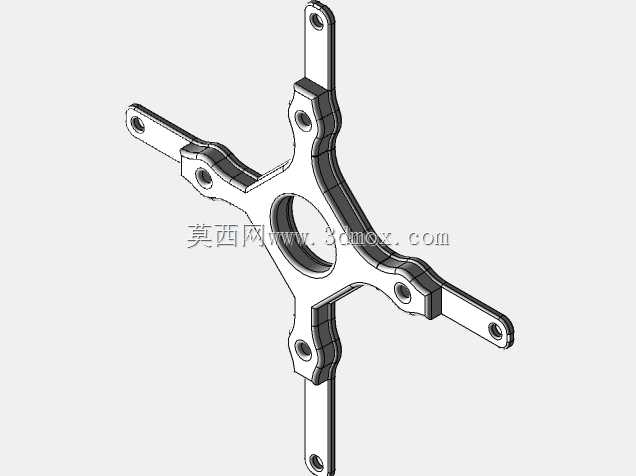

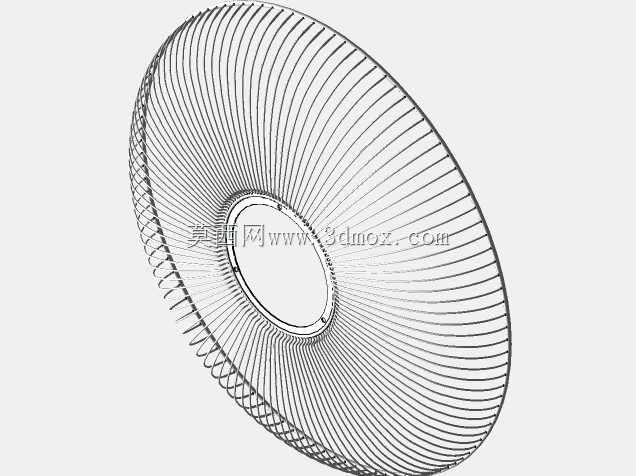

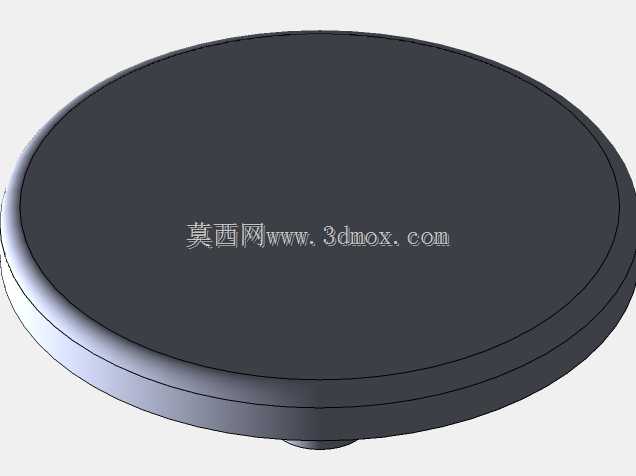

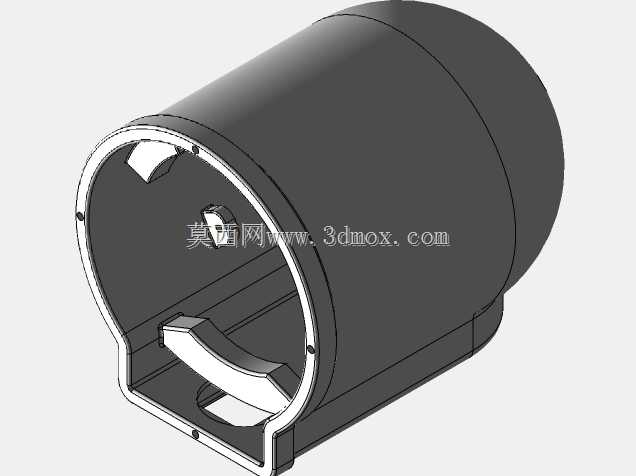

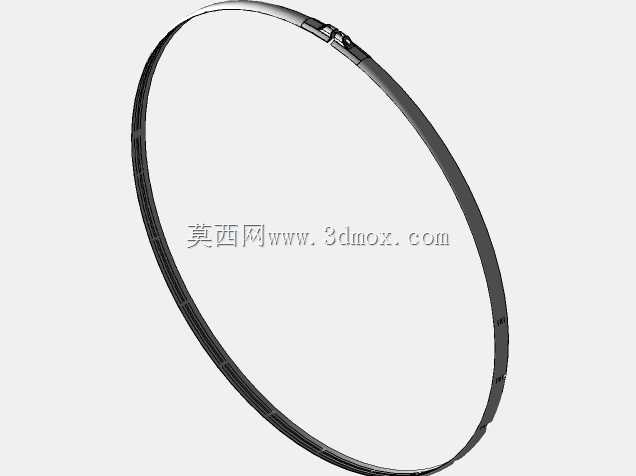

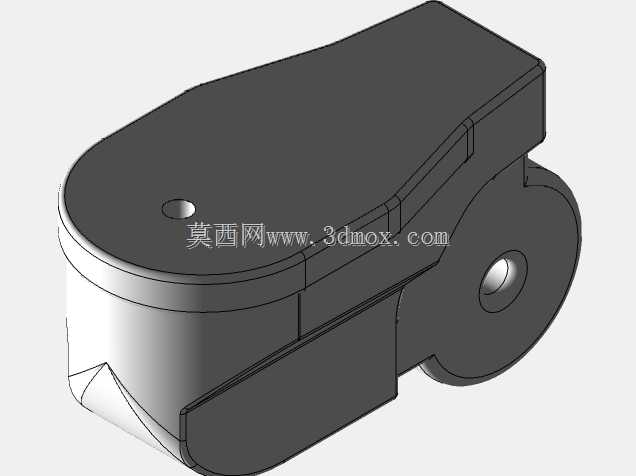

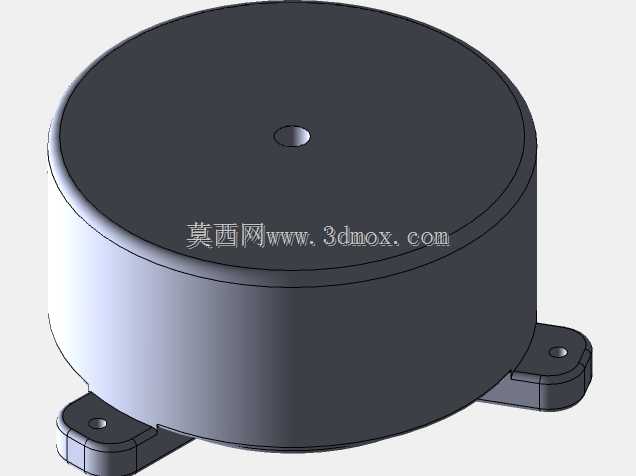

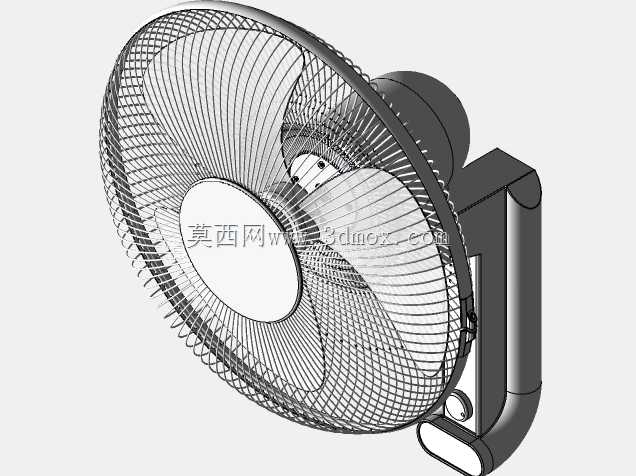

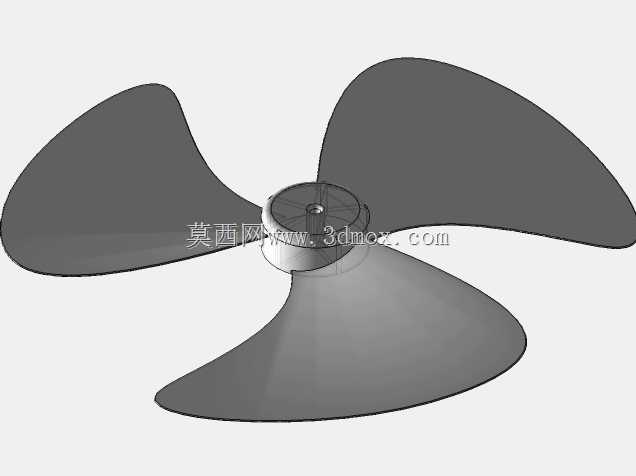

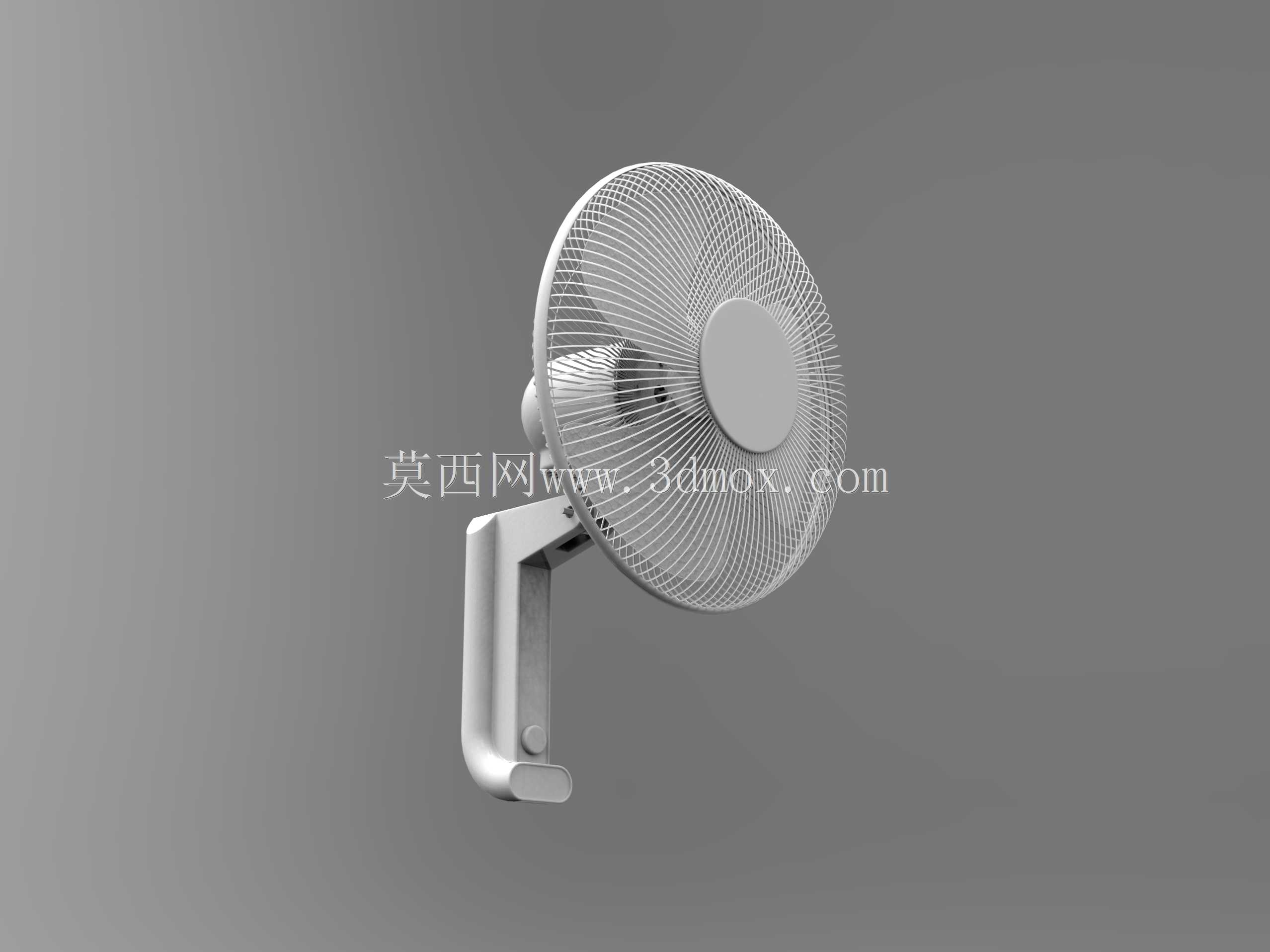

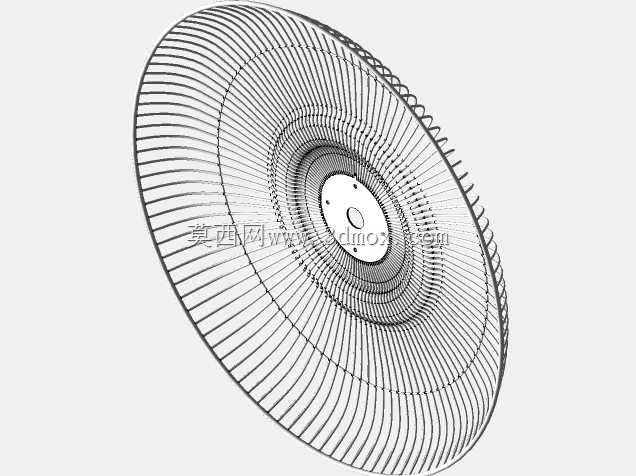

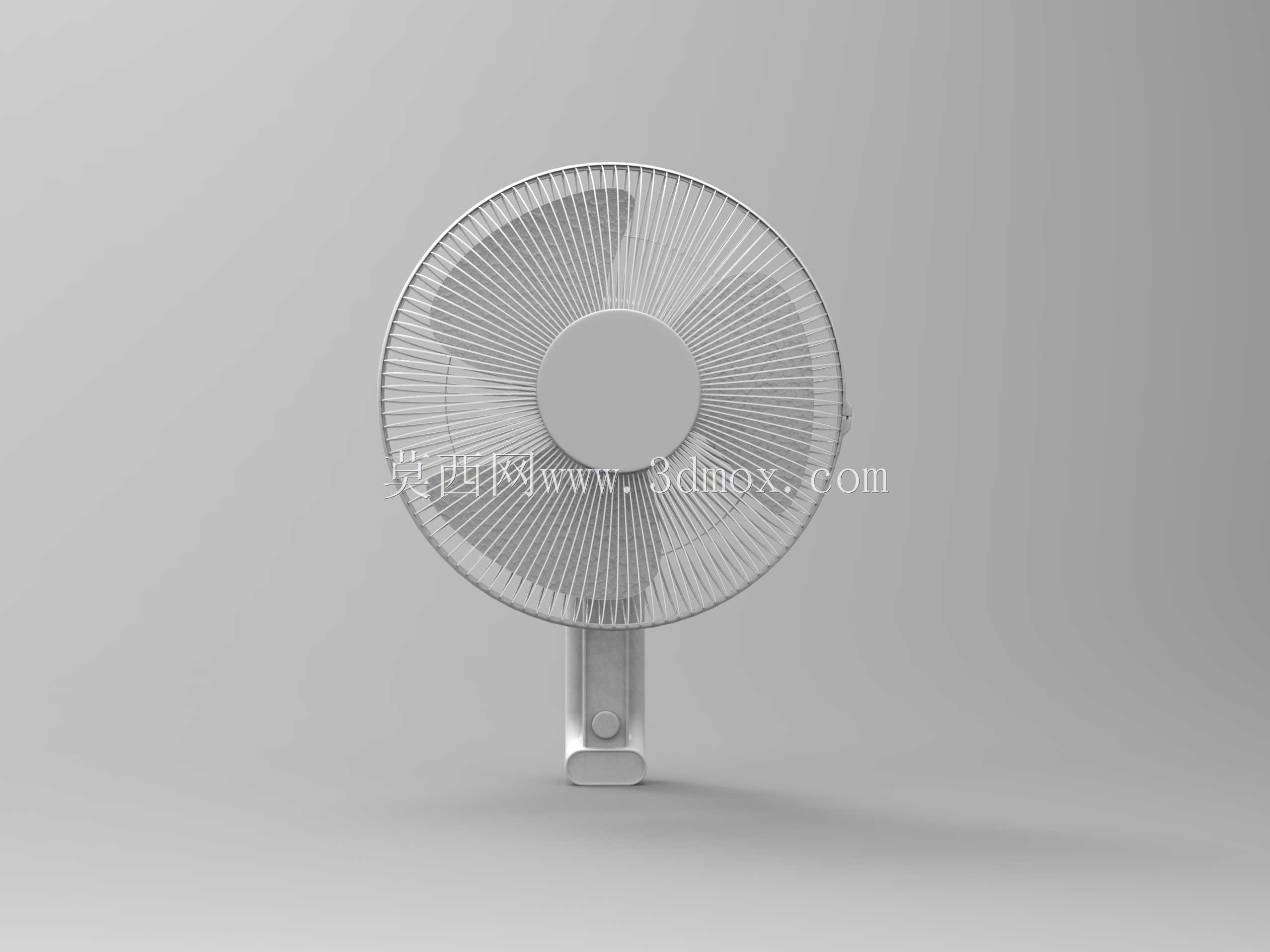

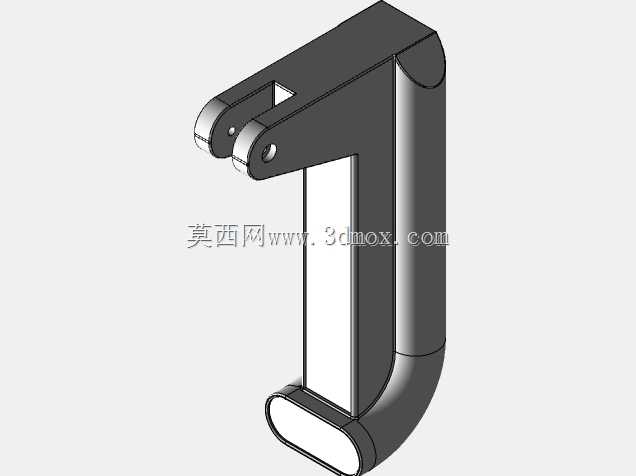

这款壁扇的三维结构设计，核心围绕壁挂安装场景的空间适配需求展开，区别于落地扇、台扇的放置逻辑，其安装基座直接贴合墙面固定，无需占用地面或桌面空间，在餐饮门店后厨、工厂车间操作工位、学校教室侧墙、医院走廊、小户型居家空间等场景中，能够避开人员活动动线、设备摆放区域，实现高位送风覆盖，避免地面放置带来的磕碰、线缆缠绕、占用通行空间等问题。从功能结构来看，整套组件包含壁挂固定支架、俯仰调节关节、摇头驱动机构、扇叶组件、前后防护网罩、电机安装腔体几个核心部分，壁挂支架采用L型承力结构，与墙面接触的安装面预留多个标准膨胀螺栓安装孔位，可适配混凝土墙面、轻质砖墙面、木质墙面等不同基层的固定需求，支架伸出段的长度经过反复校核，既保证扇体运行时与墙面留有足够安全间隙，避免网罩剐蹭墙面，又不会因伸出过长导致运行时出现抖动异响。俯仰调节关节设置在支架与电机腔体的连接位置，采用阻尼转轴搭配锁紧旋钮的结构，可根据实际送风高度需求，在0到45度范围内手动调整俯仰角度，调整到位后旋钮锁紧即可固定角度，不会因长期运行震动出现角度滑落。摇头机构内置在电机腔体尾部，可实现左右75度范围的自动往复送风，扩大单台设备的送风覆盖面积，适配多人同时使用的场景需求。扇叶采用多叶大弦角设计，运行时能够推动更大体量的空气流动，在较低转速下即可实现足够的送风量，降低运行噪音；前后网罩采用细密径向格栅结构，格栅间隙符合家用电气安全防护标准，既不会阻碍气流通过，又能防止手指误触内部运转的扇叶，网罩采用卡扣式快拆结构，无需额外工具即可拆卸，方便后期清洁扇叶与网罩积灰。整套模型的结构设计完全还原实际量产产品的装配逻辑，各部件之间的连接位、避让位、安装公差都按照实际生产要求做了预留，电机腔体的内部空间可适配常规家用交流风扇电机的安装尺寸，走线槽从支架内部延伸至墙面接线位，可实现隐藏式走线，避免明线外露带来的安全隐患与美观问题。在安装边界的设计上，整套扇体安装完成后，突出墙面的距离控制在合理范围内，不会对墙面附近的人员通行、物品摆放造成干扰，网罩的直径尺寸适配常规家用、商用场景的送风需求，高位安装时送风气流能够沿斜向下方向覆盖人员活动区域，避免直吹人体头部带来的不适，同时高位送风能够带动室内整体空气循环，提升闷热环境下的体感舒适度。
