带锯齿裂纹结构的布罗肯蛋造型设计

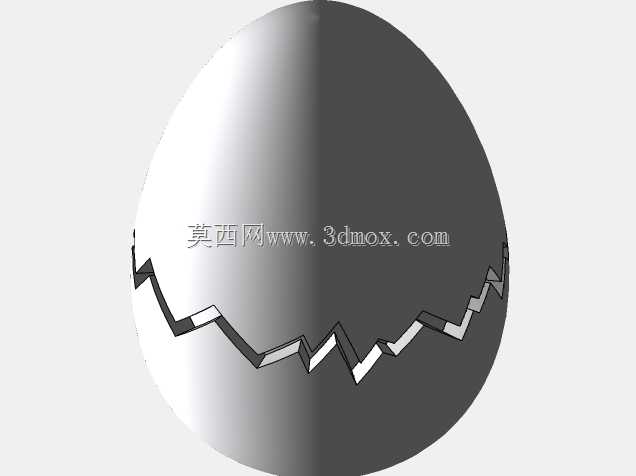

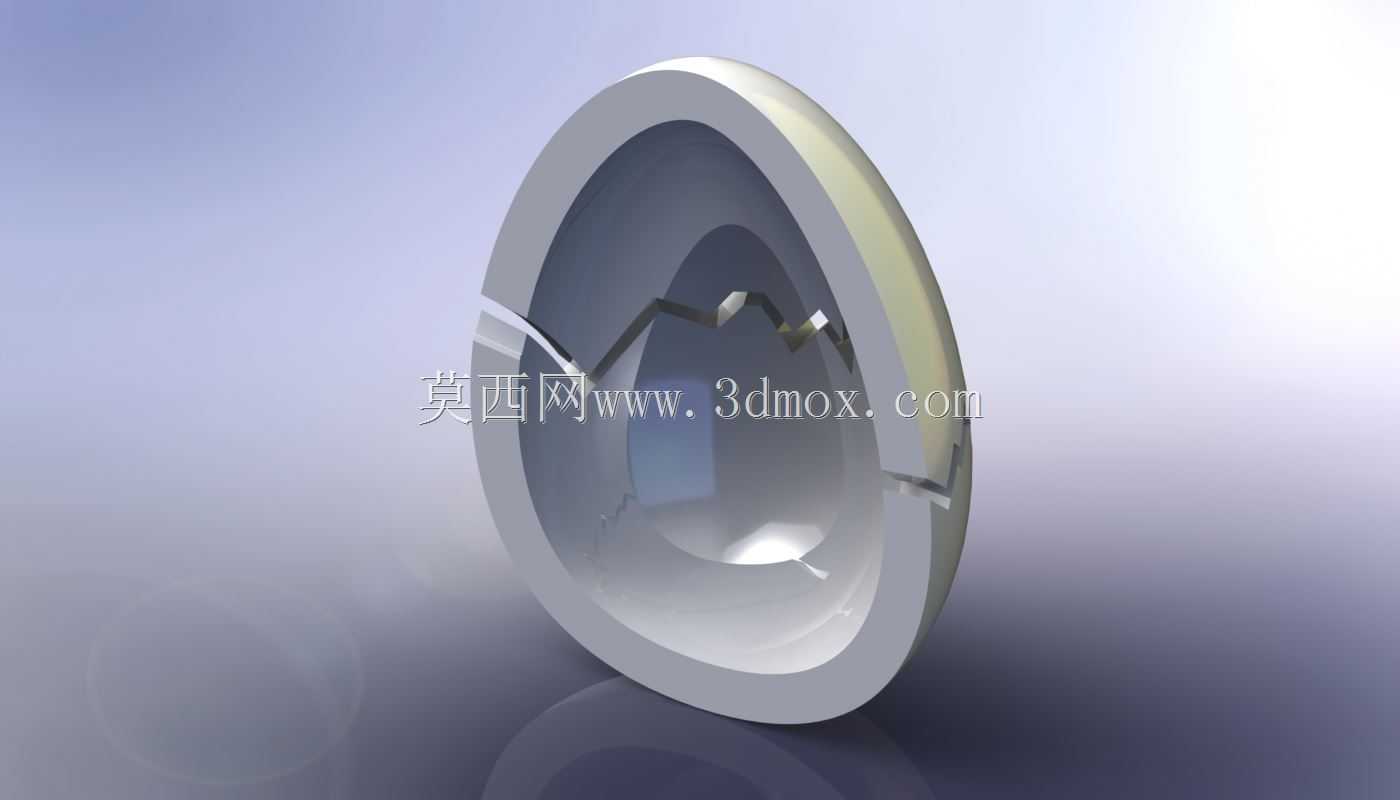

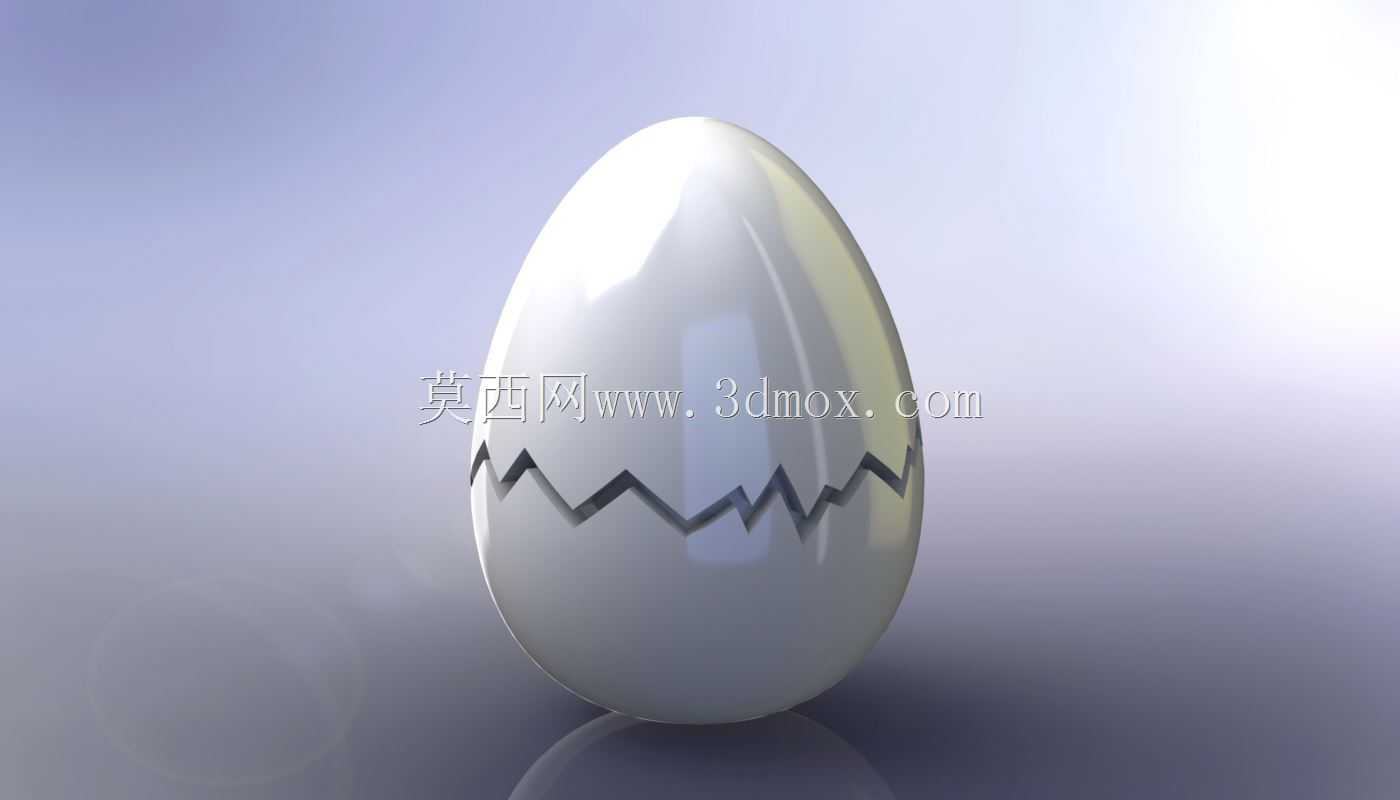

该仿生蛋壳造型在结构设计上采用回转类曲面构建基础轮廓，整体以标准椭球曲面为基底，沿长轴方向做曲率渐变调整，蛋壳下部的锯齿状裂纹采用折线扫描切除方式生成，每段裂纹的折角角度、切入深度都做了差异化处理，避免完全对称的生硬感，还原真实蛋壳受外力开裂时的不规则形变特征。曲面构建过程中优先保证G2连续，蛋壳外表面做高光质感的曲率匹配，无明显曲面拼接棱线，裂纹断面处做0.2mm的微小倒角处理，既还原蛋壳断面的薄脆质感，也避免3D打印或机加工过程中出现锐边崩损的问题。从实际应用场景来看，该造型可作为文创摆件的基础结构，也可作为创意包装的外壳原型，适配小型文创产品、香薰容器、装饰收纳件的开发需求，裂纹结构可作为开合分界，将蛋壳分为上下两个可分离的部分，上部蛋壳可作为端盖，下部可作为容纳腔体，腔体内部可根据实际装载需求做局部加厚或者安装位预留，比如在腔体底部预留3mm深度的平面安装位，可适配小型电子元件、香薰棉片或者装饰衬垫的固定。设计过程中充分考虑了不同加工工艺的适配性，若采用注塑工艺生产，整体拔模斜度控制在1.5度，沿长轴方向设置分型线，裂纹结构处的倒扣量控制在0.3mm以内，可通过强行脱模实现量产，无需额外做滑块结构，能有效降低模具开发成本；若采用3D打印工艺制作，整体壁厚均匀控制在1.8mm，无小于0.5mm的薄壁结构，打印过程中无需添加过多支撑，裂纹处的悬空结构角度大于45度，可实现自支撑打印，减少后处理工作量。安装边界方面，该造型整体最大外径为65mm，总高度为95mm，作为桌面摆件使用时，底部接触面做直径20mm的平面处理，保证放置时的稳定性，无需额外固定结构；若作为悬挂装饰使用，可在蛋壳顶部预留直径2mm的穿线孔位，不破坏整体外观的完整性。结构受力上，蛋壳曲面的拱形结构可有效分散外部压力，日常摆放过程中承受普通触碰、轻微挤压都不会出现结构变形，裂纹处的咬合结构做了微小的错位限位，上下部分扣合后不会出现随意转动、松脱的问题，开合时的阻尼感可通过调整裂纹接触面的配合公差实现，常规配合间隙控制在0.1mm即可保证扣合紧密同时便于拆分。
