行星齿轮传动组件三维结构设计

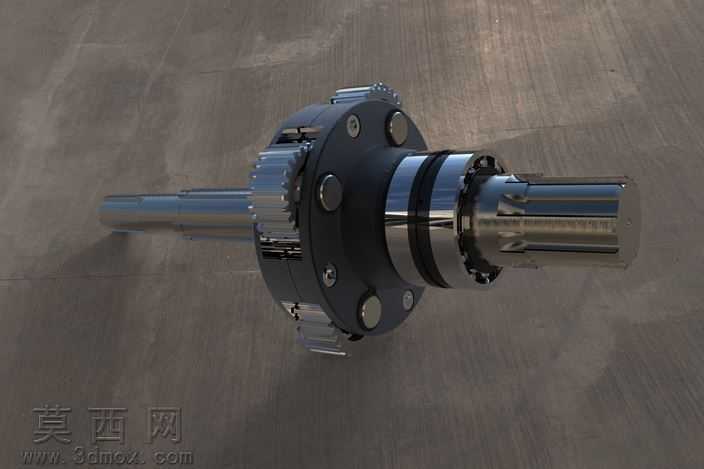

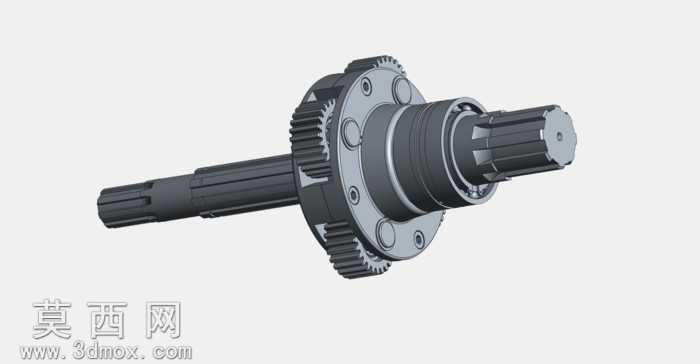

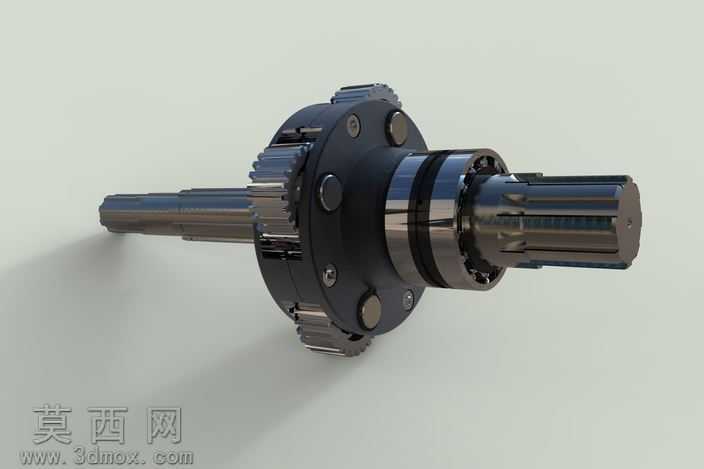

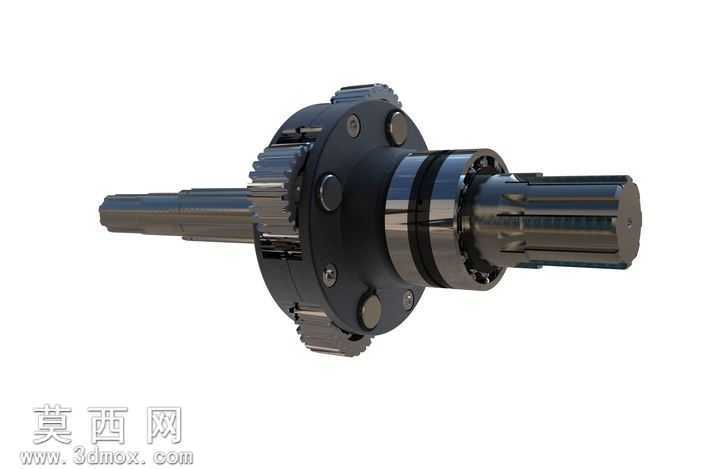

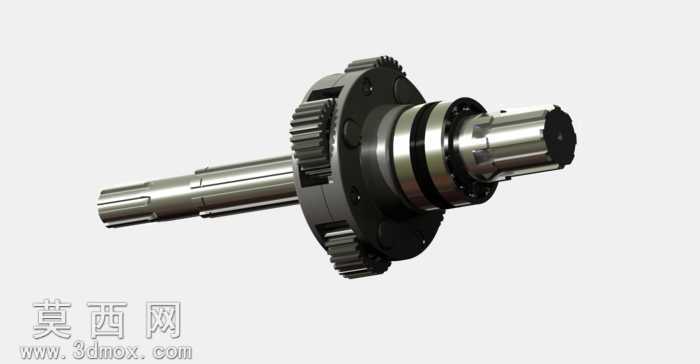

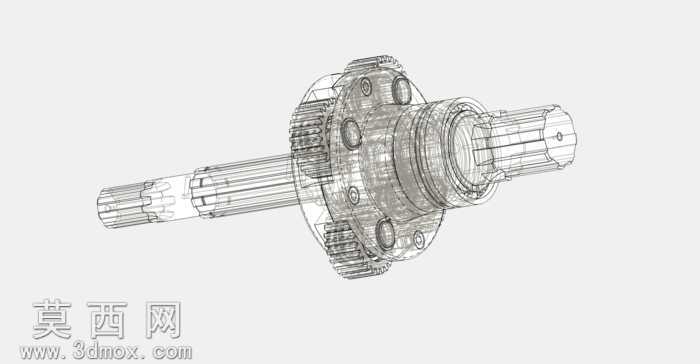

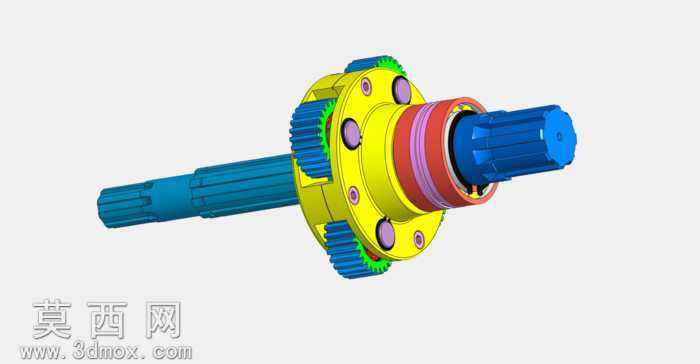

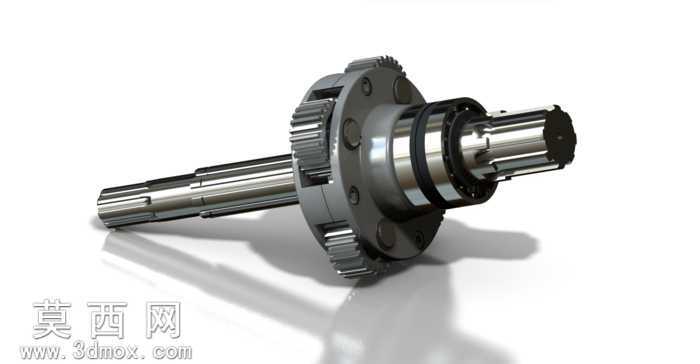

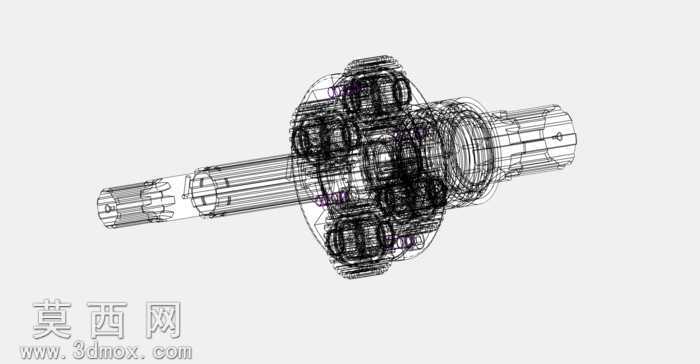

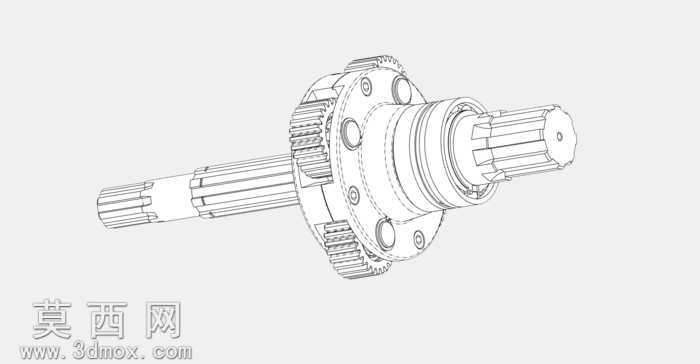

本作品为行星齿轮传动组件的三维参数化建模成果，建模过程严格遵循行星轮系的机械设计规范，先完成核心传动部件的尺寸参数定义，再通过特征建模逐步搭建整体装配结构。建模阶段首先构建两端带花键结构的传动轴，花键齿形采用渐开线轮廓参数化生成，保证花键的传动配合精度；随后搭建行星架基体，在行星架上均匀分布行星轮安装轴位，轴位的位置度公差通过三维软件的几何约束功能严格控制，确保多个行星轮能够均匀分担传动载荷。行星轮与中心太阳轮、内齿圈的齿形均按照标准模数、压力角参数生成，建模时对齿根过渡圆角、齿顶修缘等细节特征做了完整还原，避免后续仿真分析出现应力集中的失真问题。装配过程中采用同轴、面贴合、齿轮啮合等装配约束，完整还原行星轮系的实际运动关系，可直接用于后续的运动仿真验证。渲染阶段针对不同部件赋予差异化材质：传动轴与齿轮部件赋予金属钢材质，调整金属粗糙度参数模拟机加工后的金属质感；行星架基体做了色彩区分处理，采用亮黄色漆面材质，密封环、衬套等部件分别赋予红色、紫色工程塑料与铜合金材质，不同材质的色彩区分清晰，能够直观分辨各个零部件的装配层级与功能分区。设计思路上围绕行星轮系的紧凑传动特性，在保证传动强度的前提下优化轴向布局，缩短传动链的轴向尺寸，让整体结构更适配小空间大传动比的应用场景；建模过程中对各个配合面做了间隙预留设计，符合实际机械装配的公差要求，避免出现装配干涉问题，所有零部件的特征参数均可编辑调整，可根据实际传动需求修改模数、齿数、轴径等核心参数，快速适配不同工况的行星传动设计需求。
