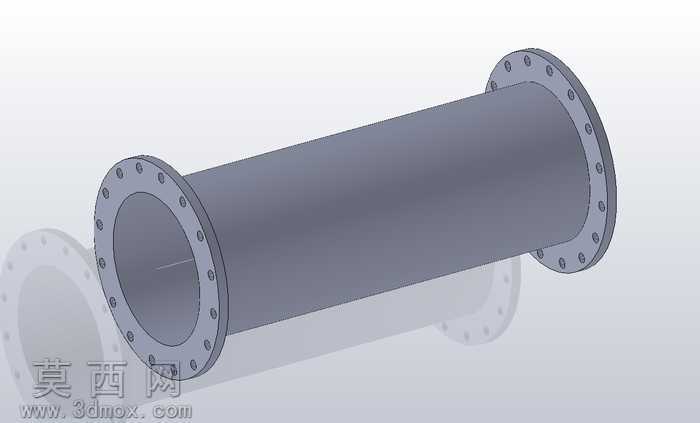

PN10公称压力350毫米口径双法兰连接管道

本模型为PN10压力等级、350毫米公称通径的双法兰连接管道，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钢制法兰管件的尺寸规范，对两端法兰的螺栓孔分布、密封面结构、管体壁厚等关键参数进行精准约束，确保各部分尺寸匹配对应压力等级的工程应用要求。模型搭建首先以基准轴为核心定位，先创建管体的回转基体，通过拉伸凸台生成两端法兰盘结构，随后对法兰盘上的螺栓孔进行圆周阵列，保证孔位均匀分布、孔距公差符合装配要求，同时对法兰与管体的衔接位置做过渡圆角处理，还原实际生产中的焊接坡口结构，避免应力集中的结构缺陷。材质设置上，管体与法兰均赋予碳钢材质属性，调整金属材质的粗糙度、反射率参数，渲染后呈现出钢制管件的哑光金属质感，法兰密封面位置单独设置更高的光洁度参数，区分密封面与非加工面的表面质感差异。结构设计上，该管道为等径直管段，两端采用板式平焊法兰结构，适配PN10压力级的管路系统，法兰盘厚度、螺栓孔数量与孔径均匹配350毫米通径的法兰标准，管体长度设置为2000毫米，可直接用于中低压流体输送管路的装配布局，模型各特征参数可编辑，能够根据实际工程需求调整管长、法兰规格等尺寸。建模过程中对非关键细节做合理简化，在保证结构准确性的前提下控制模型文件体量，既能够满足三维装配、管路干涉检查的使用需求，也可用于工程演示、方案展示场景，整体结构无多余特征，建模逻辑清晰，各部分结构的连接关系明确，还原了工业法兰管道的真实结构形态，可适配常规三维装配环境下的调用需求。
