机械加工用V型夹紧块三维设计作品

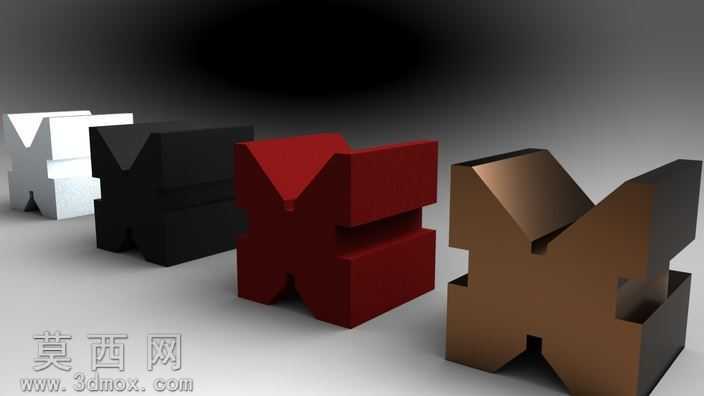

本作品为机械加工领域常用的Vee块即V型夹紧定位块三维模型，建模过程采用Autodesk Inventor软件完成全参数化构建，首先基于V型块的功能定位绘制二维截面草图，严格遵循机械工装的设计规范，确定V型槽的夹角角度、块体的长宽高比例、槽口深度等核心尺寸参数，保证后续装夹圆柱类、管材类工件时的定位精度与夹持稳定性。建模阶段通过拉伸、切除等基础特征命令生成块体主体结构，对V型槽的棱边做了符合工艺要求的倒角处理，既避免锐边造成的操作安全隐患，也能减少工件装夹时的接触面磕碰损伤，同时对块体的安装基准面做了平面度约束的特征定义，保证模型导入工程场景时可直接匹配工装安装的基准要求。渲染环节针对不同应用场景配置了四种差异化材质方案，分别为哑光白色工程塑料材质、哑光黑色铸铁材质、酒红色喷塑金属材质、古铜色金属拉丝材质，通过环境光遮蔽、全局光照等渲染参数调整，还原不同材质的表面质感：哑光塑料材质突出轻量化工装的非金属特性，铸铁材质还原传统工装的厚重耐磨质感，喷塑材质展现现代工装的表面处理工艺效果，金属拉丝材质则凸显精密工装的精致加工质感。模型结构上采用对称式设计，V型槽居中布置，块体整体为规整的立方体结构，底部为平整安装面，可直接适配机床工作台、夹具底座的安装需求，V型槽的开口尺寸覆盖常规直径的管材、轴类零件装夹范围，两侧的夹持面做了等宽设计，保证装夹时工件的受力均匀，不会出现偏斜、夹伤工件表面的问题。设计思路围绕机械加工中轴类、管材类零件的装夹定位需求展开，摒弃了多余的装饰性结构，完全以功能性为核心，所有尺寸参数均参考通用机械工装的设计标准设定，既可以作为机加工工装的设计参考素材，也可用于机械制图教学、工装结构认知的演示模型，模型同时导出了STEP/IGES通用交互格式，可兼容多数主流三维设计软件打开编辑，满足不同场景下的使用需求。
