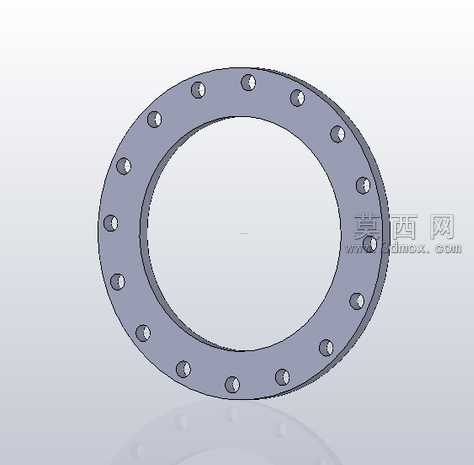

PN10公称通径400毫米平焊法兰三维设计

本作品为PN10压力等级、公称通径400毫米的法兰连接件三维模型，建模过程严格遵循管道法兰的标准尺寸规范，首先在三维建模环境中绘制法兰的基准截面草图，以中心轴线为旋转基准生成法兰的基体盘状结构，精准控制法兰的整体外径、内孔通径、盘体厚度等核心尺寸参数，确保内孔尺寸匹配400毫米通径的管道对接需求。随后在法兰盘的环形安装面上均匀排布16个直径28毫米的螺栓通孔，通过圆周阵列命令完成所有孔位的布局，严格控制孔位的中心圆直径、相邻孔的角度间距，保证安装时螺栓可顺利穿入实现对接紧固。建模过程中对法兰的密封面结构做了精细化处理，在密封面区域预留了标准的密封垫片贴合位，保证法兰对接时的密封性能，同时对螺栓孔的边缘做了微小的倒角处理，去除锐边结构，还原实际加工后的工艺特征。材质渲染阶段为模型赋予了碳钢材质的视觉效果，调整金属材质的粗糙度、反光度参数，还原钢制法兰的哑光金属质感，对密封面区域做了细微的光泽度区分，体现密封面的精加工表面特征。结构设计上充分考虑法兰的实际使用场景，盘体厚度匹配PN10压力等级的强度要求，螺栓孔的数量与孔径完全适配对应压力等级下的紧固载荷需求，可直接用于管道系统的装配模拟、安装干涉检查，也可作为工程教学、产品展示的数字化模型使用，模型的所有结构特征均可编辑，支持根据实际工程需求调整尺寸参数适配不同的管道对接场景。
