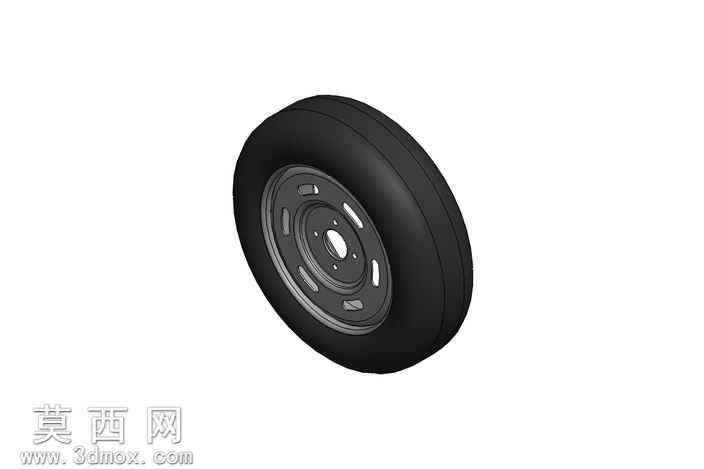

汽车配套橡胶滚轮三维结构设计

本模型采用三维参数化建模方式完成橡胶滚轮的全结构设计，建模过程中以回转类零件的对称特性为核心逻辑，先通过草图绘制轮体的纵向截面轮廓，依托旋转凸台特征快速生成轮体的基础实体，保证整体结构的同轴度与回转对称性，避免后续装配出现偏心晃动的问题。模型整体分为外层橡胶胎体、内层硬质轮毂、中心固定轴芯三个核心部分，各部分结构独立建模后通过同轴心配合完成装配，清晰还原了橡胶轮的实际层级结构。材质设置上，外层橡胶胎体采用哑光黑色高弹性橡胶材质，调整材质的粗糙度参数至0.85，还原橡胶表面的微磨砂质感，同时添加轻微的凹凸纹理模拟橡胶表面的细微防滑纹路，避免渲染效果过于光滑失真；内层轮毂采用深灰色硬质工程塑料材质，设置较低的粗糙度与轻微的反射属性，体现硬质塑料的光滑质感，轮毂表面的阶梯式加强结构通过拉伸切除与圆角特征完成，既还原了轮毂的加强筋结构，也通过圆角处理避免了尖锐棱角的应力集中问题；中心轴芯采用银灰色金属材质，添加微弱的金属反射效果，还原金属轴件的质感，轴芯与轮毂的配合位置设置了对应的卡位凸台，还原实际装配中的限位结构。结构设计上，轮毂采用多层阶梯式内凹结构，在保证整体支撑强度的前提下尽可能减少材料用量，降低轮体自重，轮毂中心的轴孔设置了对应的安装定位面，可直接适配对应尺寸的轮轴完成装配；外层橡胶胎体与轮毂的结合面设置了环形咬合槽，增大橡胶与硬质轮毂的接触面积，避免实际使用中橡胶胎体与轮毂发生滑脱。渲染阶段采用柔和的漫反射环境光，搭配主光源从斜上方45度照射，清晰呈现轮体的曲面弧度与各层级的结构分界，阴影设置为软阴影，避免生硬阴影遮挡轮体的细节结构，整体渲染效果真实还原橡胶轮的外观质感与结构特征。设计过程中充分考虑橡胶轮的实际使用场景，针对汽车类配套使用的需求，调整轮体的弧度与厚度比例，保证轮体具备足够的缓冲形变空间，同时轮毂的支撑结构可承受对应载重下的压力，不会出现结构变形问题，各部分的尺寸比例严格参照实际同类型橡胶轮的参数设置，保证模型具备实际参考价值，可直接用于行走机构的配套设计参考、轮组结构的方案验证等场景。
