桌面式结构光三维扫描检测设备设计

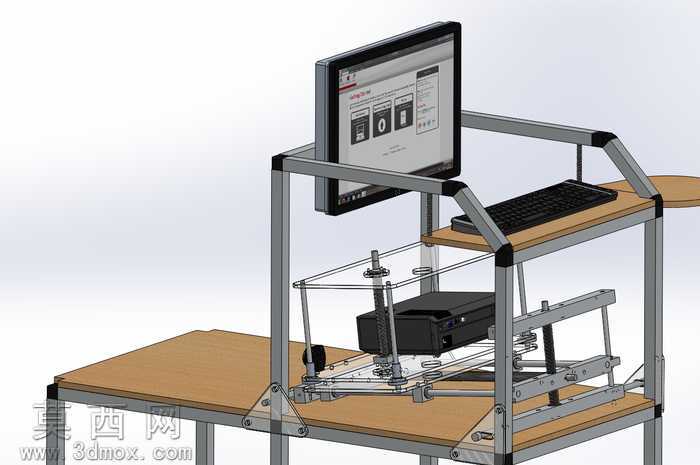

本作品为桌面式结构光三维扫描设备的完整三维建模设计，采用SolidWorks完成全参数化装配建模，整体结构依托双层木质工作台面搭建，搭配铝型材框架作为主体支撑结构，框架边角采用专用塑料连接件完成直角拼接固定，无需复杂焊接工艺即可保证整体结构的装配精度与结构稳定性。建模过程中对设备各功能模块进行了分层布局设计：上层台面预留显示器安装位与键盘放置区域，显示器通过可调节角度的支架固定在铝型材框架上，可根据操作人员的使用习惯调整俯仰角度，键盘直接放置于上层延伸台面上，方便操作人员实时调整扫描参数、查看扫描获取的点云数据。中层框架区域为核心扫描功能区，集成了工业相机、投影模组与多轴调节滑台，投影模组与工业相机按照固定夹角安装，建模时严格遵循结构光扫描的光学成像原理，将相机与投影模组的相对倾斜角度设置为15度左右，保证两者视场范围完全重合，避免出现扫描盲区；调节滑台采用丝杆传动结构，可实现X/Y/Z三个方向的精密位移调整，配合底部的角度微调机构，可针对不同尺寸、不同外形的待测物体调整扫描位置，保证获取完整的物体表面三维点云数据。下层台面用于放置设备主控机箱与供电模块，合理规划走线空间，避免线路干扰光学扫描路径。材质渲染方面，铝型材框架采用磨砂银金属材质，木质台面采用浅棕色木纹材质，塑料连接件采用哑光黑色工程塑料材质，显示器屏幕采用半亮面玻璃材质搭配黑色塑料边框，键盘采用黑色磨砂塑料材质，投影模组采用哑光黑色壳体材质，各部件材质贴合真实工业设备的材质表现，渲染效果真实还原设备实际外观。设计过程中充分考虑了设备的实用性与装配便捷性，针对亚克力防护板易出现应力碎裂的问题，选用专用ABS连接件完成方形铝型材的连接固定，提升结构耐用性；同时对选用的标准商用部件进行了简化建模处理，包括投影设备、显示器、工业镜头、超薄键盘等外购件均做了外形简化，在保证整体装配关系准确的前提下降低模型复杂度，预留了三脚架安装接口的拓展设计空间，可根据使用需求拓展为立式扫描结构。该设备可通过投影结构光图案，配合工业相机采集物体表面的结构光形变信息，快速重建物体的三维外形数据，可应用于逆向工程、工件尺寸检测、三维数字化存档等场景，整体结构紧凑，占用桌面空间小，适合小型工件的三维扫描作业使用。
