复古立式蒸汽动力机组结构三维设计

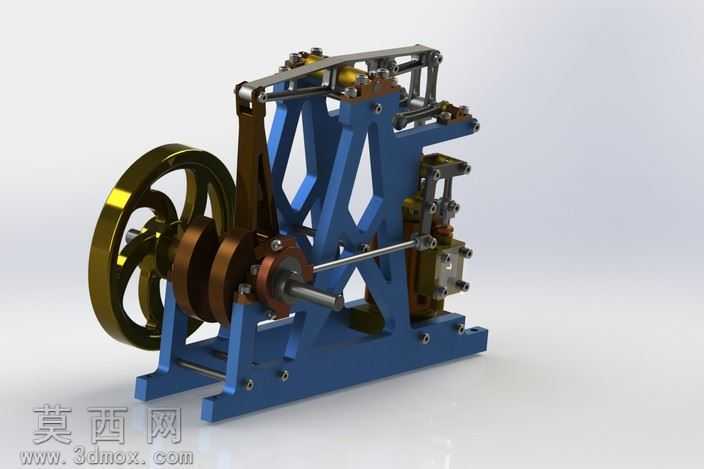

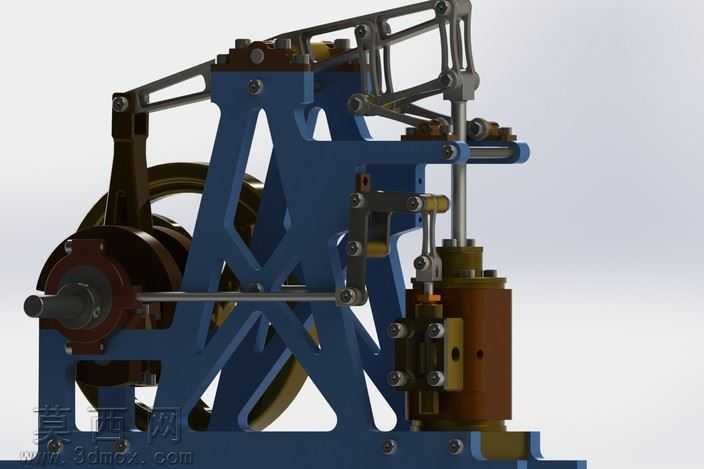

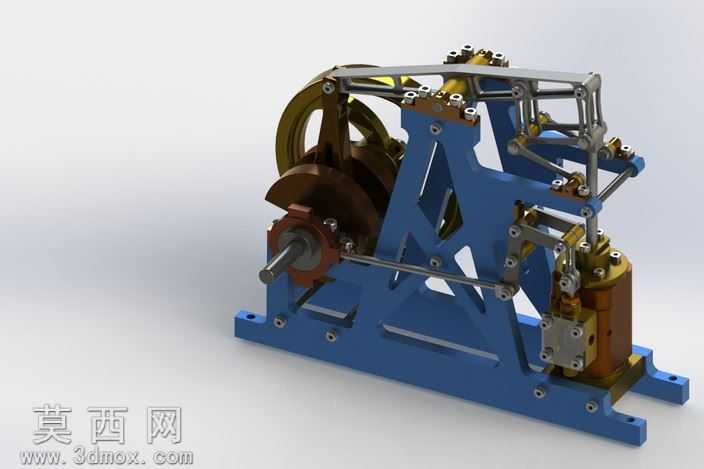

本作品为立式蒸汽动力装置的三维建模设计，整体采用SolidWorks完成全参数化零件建模与总装配合，建模过程严格遵循机械设计公差配合规范，对每一处连接结构、运动副都做了精准的约束定义，可直接用于运动仿真验证。模型主体机架采用蓝色铸铁质感材质渲染，通过调整材质的粗糙度、金属度参数还原铸铁机架厚重沉稳的工业质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料化。左侧大直径飞轮采用黄铜材质渲染，通过金属反射参数调整还原铜质零件温润的金属光泽，飞轮轮缘做了加厚处理，还原老式蒸汽机飞轮用于储存转动惯量、稳定输出转速的结构特征，飞轮与曲轴的连接部位采用红铜色轴套结构，清晰区分不同功能的零件材质。模型的传动核心为曲柄连杆机构，建模时精准还原了曲轴的偏心距、连杆的长度比例，可实现飞轮转动带动活塞做往复直线运动的完整运动逻辑。上部配气机构采用滑阀式配气结构，所有气路管道、阀门拨叉都做了精细化建模，管道接口处的法兰、固定螺栓都按照标准件参数绘制，还原真实蒸汽机的配气控制逻辑。机架部分采用桁架式斜撑结构，通过三角形稳定结构提升整体机架的刚性，每一处连接螺栓都做了沉头孔、螺纹细节的刻画，底座预留了安装固定的通孔结构，符合真实机械的安装需求。渲染阶段采用三点布光方案，主光源从左上方45度角打光，突出飞轮的金属反光与机架的结构轮廓，辅光源补亮右侧暗部结构，避免零件细节被阴影遮挡，底部添加柔和的接触阴影，提升模型的真实落地感。设计过程中参考了19世纪立式蒸汽机的经典结构，在还原复古机械结构美感的同时，优化了部分零件的装配逻辑，让整体模型的结构更紧凑，运动干涉检查全部通过，既可以作为机械原理教学的演示模型，也可用于复古机械主题的文创设计参考，完整展现了老式蒸汽动力装置的机械结构美感与工程设计逻辑。
