滚花防滑执手式门锁把手结构设计

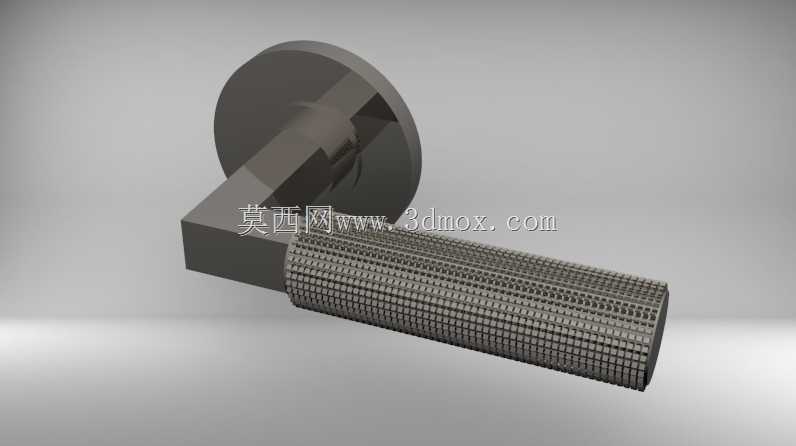

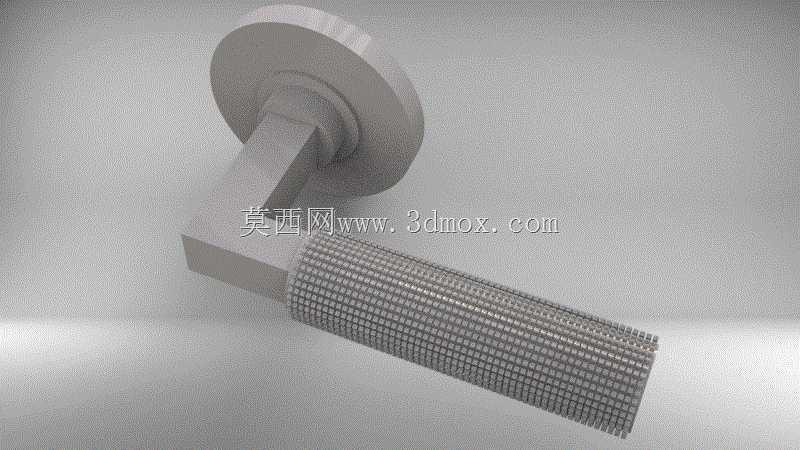

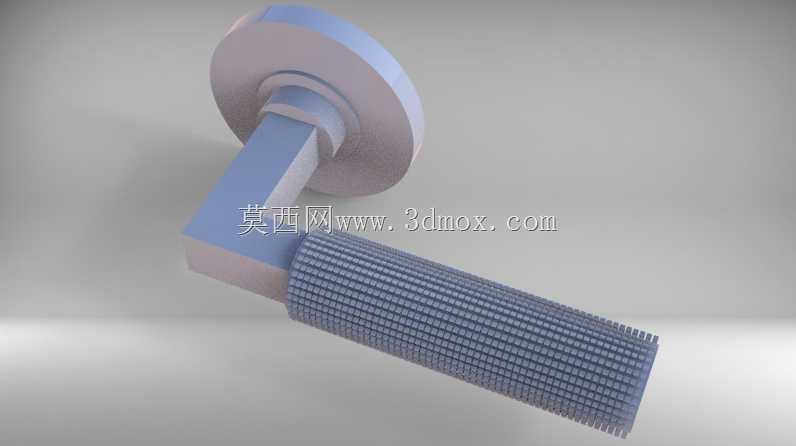

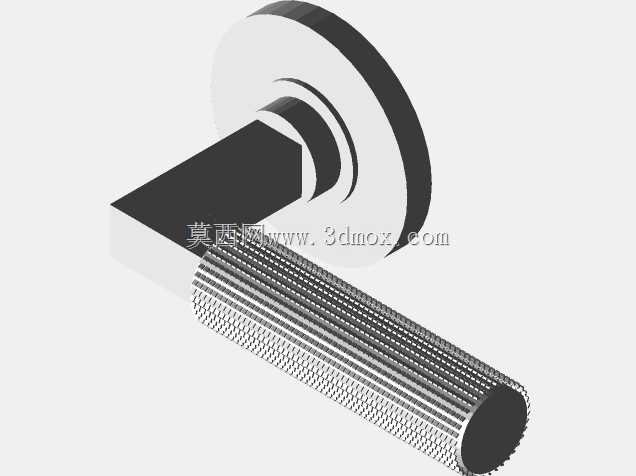

这款门把手主要应用于民用室内门、商用办公隔间门以及部分工业设备防护门的启闭操作场景，作为人手直接施力的操作部件，其核心作用是将人手施加的扭矩传递到锁体内部的传动机构，完成锁舌的伸缩动作，实现门的开启与锁闭。设计阶段首先考虑的是长期握持操作的可靠性，握持段采用全周滚花表面处理，滚花纹路的齿距与齿深经过反复校核，既不会因为齿形过于尖锐划伤使用者手掌，又能在手部沾有少量水渍、油污的情况下提供足够的静摩擦力，避免施力过程中出现打滑脱手的问题，尤其适合公共区域高频率使用的门体安装场景。从结构布局来看，产品分为安装基座与握持执手两个核心部分，安装基座为圆盘式结构，背面预留标准锁体的方轴连接孔位，适配市面上主流的50mm、58mm锁体安装尺寸，基座与门体贴合的端面做了0.2mm的内凹平面处理，安装后可与门体表面完全贴合，不会出现边缘翘缝、积灰的问题，基座的固定孔位采用沉头设计，安装螺丝完全沉入孔位内部，不会突出表面剐蹭衣物或划伤使用者。握持执手采用L型弯折结构，执手的回转中心距离门体安装面的伸出长度经过人体工程学校核，成年人握持时手掌不会与门体表面发生干涉，握持段的直径设置为22mm，适配绝大多数成年人的手掌握持尺寸，长时间操作也不会产生明显的硌手感。设计过程中对执手与基座的连接转轴做了间隙配合优化，转动阻尼控制在0.2N·m到0.3N·m之间，既不会因为阻尼过小导致执手自由下垂晃动，也不会因为阻尼过大造成启闭操作费力，转轴内部预留了复位弹簧的安装空间，可适配带弹簧复位功能的常规锁体，松开执手后可自动回到水平初始位置。滚花段的长度覆盖了整个握持区域，从执手弯折处一直延伸到执手末端，无论使用者采用正握、反握还是侧握的操作姿势，手部接触区域都能覆盖到滚花防滑结构，适配不同使用习惯的人群操作。基座的圆盘直径设置为65mm，足够覆盖门体上常规的开孔误差，即使门体开孔存在1-2mm的位置偏差，也能通过基座完全遮盖，降低现场安装的调整难度。整个零件的棱角位置都做了R0.5mm的圆角倒钝处理，没有尖锐的毛刺棱角，避免安装和使用过程中造成划伤，所有配合面的尺寸公差都按照五金件的通用精度要求设置，可直接用于压铸或者型材机加工的生产落地，不需要额外做二次结构调整。
