钣金立式设备内置安装机柜结构设计

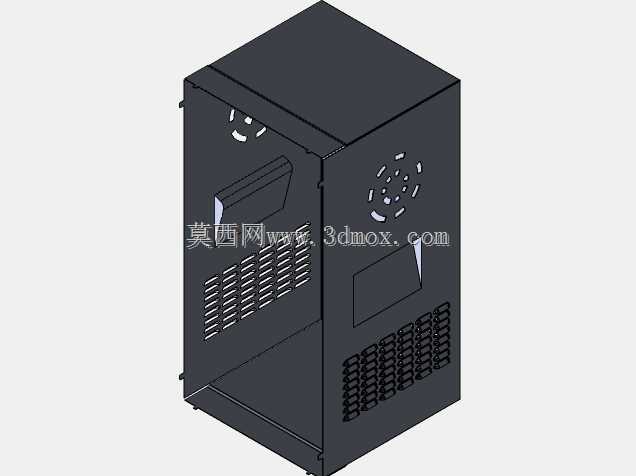

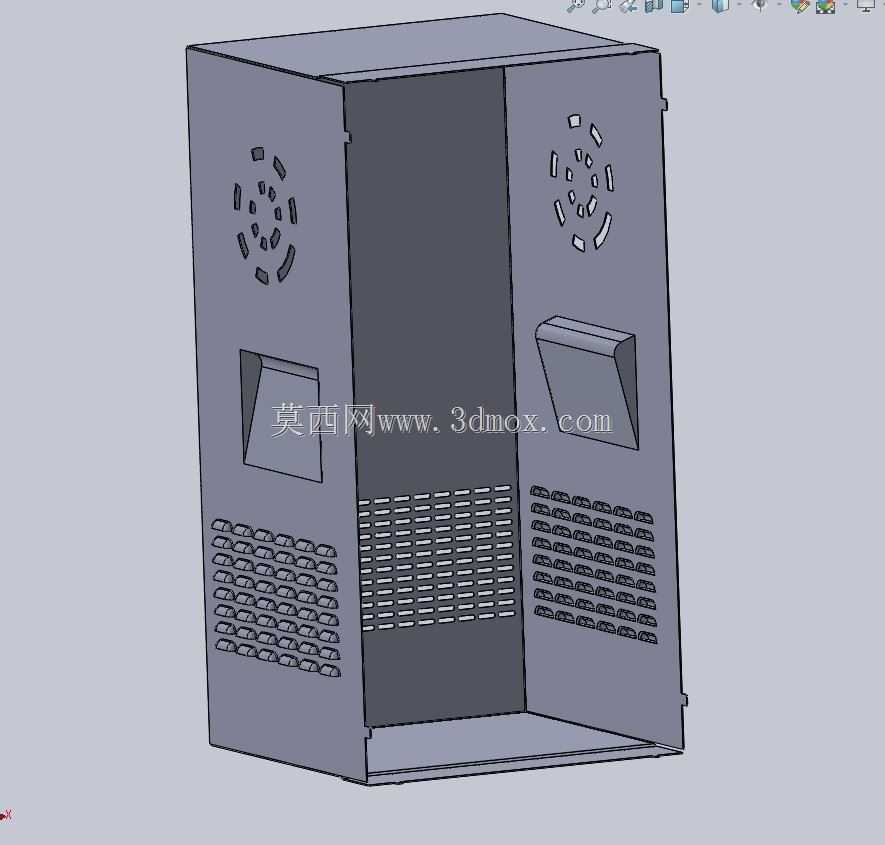

这款立式钣金内柜主要用于工业电控设备、小型工控主机的内置承载场景，多嵌入整套设备的外层机架内部，作为核心电气元件、控制板卡、小型功率模块的安装承载基体，区别于外置落地机柜，这类内柜不需要承担外层防护与抗外力冲击的职责，核心聚焦内部元件的固定、散热与走线规整需求。从结构设计来看，整体采用薄钢板折弯拼接工艺，无额外焊接外凸结构，所有拼接边预留卡扣式连接位，装配时无需额外焊接工序，可通过卡扣配合少量紧固件完成整体组装，能有效降低生产装配的工时成本。柜体两侧板预留了多组不同规格的散热开孔，上方的圆形阵列开孔对应轴流散热风机的安装位，可直接匹配常规尺寸的小型散热风机，下方的格栅式长条开孔为自然进风通道，形成下进上出的合理散热风道，避免内部功率元件工作时积热；侧板上预留的凸起式卡位结构，用于安装内置的元件安装板，安装板可顺着卡位滑入柜体内部，不需要在侧板上额外打过多安装孔，同时也方便后期维护时直接抽出安装板更换元件。柜体开口侧预留了与外层设备门板配合的连接位，边缘做了折弯翻边处理，既可以提升薄板整体的结构刚度，避免柜体受轻微挤压发生变形，也能在与外层结构装配时起到定位导向作用，减少装配对位的调整时间。从安装边界来看，柜体整体为立式长方体结构，内部净空尺寸预留了常规工控板卡、小型开关电源、接线端子排的安装空间，底部预留了走线开孔，可将内部线缆统一汇集后从底部引出连接外部设备接口，避免内部走线杂乱干扰元件散热。设计时充分考虑了钣金加工的工艺特性，所有开孔均采用冲压工艺一次成型，无复杂异形曲面结构，普通数控冲床即可完成所有板材的开孔加工，折弯工序也无过小折弯半径，不会出现板材开裂的加工问题，适合批量生产加工。这类内柜在实际应用中，多配套小型工业控制设备、台式检测仪器、内置式电控单元使用，不需要做表面喷塑的户外耐候处理，仅需做基础的防锈镀锌处理即可满足使用需求，相比通用外置机柜，结构更紧凑，空间利用率更高，能够充分利用设备内部的闲置空间完成核心电控部分的集成安装。
